第 2 部 功能详解篇 第 8 章 手动控制 8- 42 (1) 伺服状态 显示伺服 当前的状态。出现 错误的单元 显示为红色。 单元 Y 轴右 放大器 马达 界限传感器 正 / 负 Y 轴左 放大器 马达 界限传感器 正 / 负 X 轴 放大器 马达 界限传感器 正 / 负 θ1 ～ θ4 Z1 ～ Z8 、 ZA 位置板 CX 轴 放大器 马达 界限传感器 正 / 负 CY 轴 放大器 马达 CZ 、 CT 、 CT 放大器 CZ …
第 2 部 功能详解篇 第 8 章 手动控制
8-41

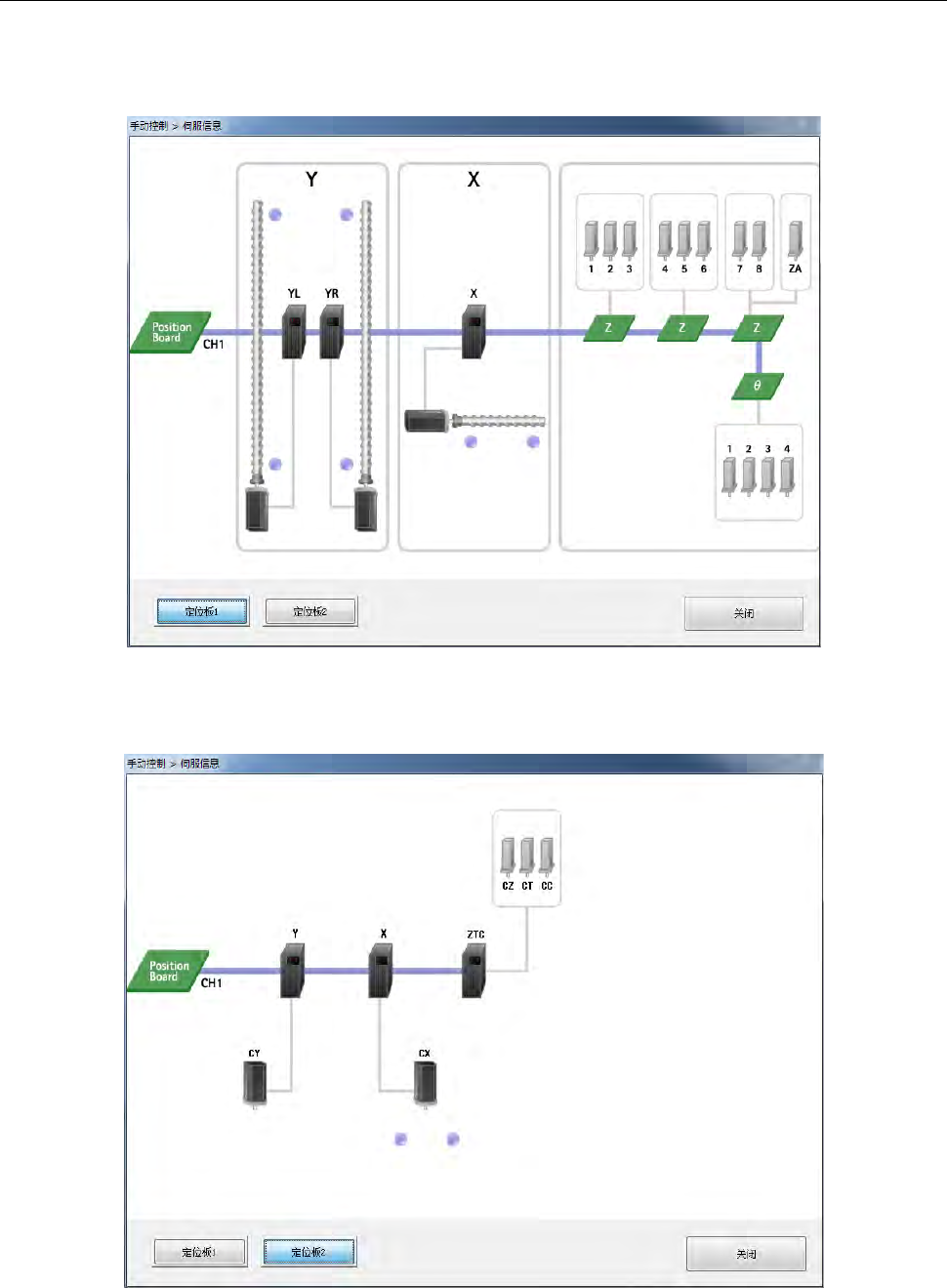

8-6-6 伺服状态
选择菜单的[其他]－[伺服状态]，即可显示伺服状态对话框。
※ 「定位板 1」、「定位板 2」按钮，仅在安装了弯脚固定单元安装时显示。
安装了弯脚固定单元时按下「定位板 2」按钮，可以切换显示弯脚固定单元的伺服信息与贴片头单元
的伺服信息。
第 2 部 功能详解篇 第 8 章 手动控制
8-42
(1) 伺服状态
显示伺服当前的状态。出现错误的单元显示为红色。
单元
Y 轴右
放大器
马达
界限传感器
正
/
负
Y 轴左
放大器
马达
界限传感器
正
/
负
X 轴
放大器
马达
界限传感器
正
/
负
θ1
～
θ4
Z1
～
Z8
、
ZA
位置板
CX 轴
放大器
马达
界限传感器
正
/
负
CY 轴
放大器
马达
CZ
、
CT
、
CT
放大器
CZ
轴
CT
轴
CC
轴
第 2 部 功能详解篇 第 8 章 手动控制
8-43

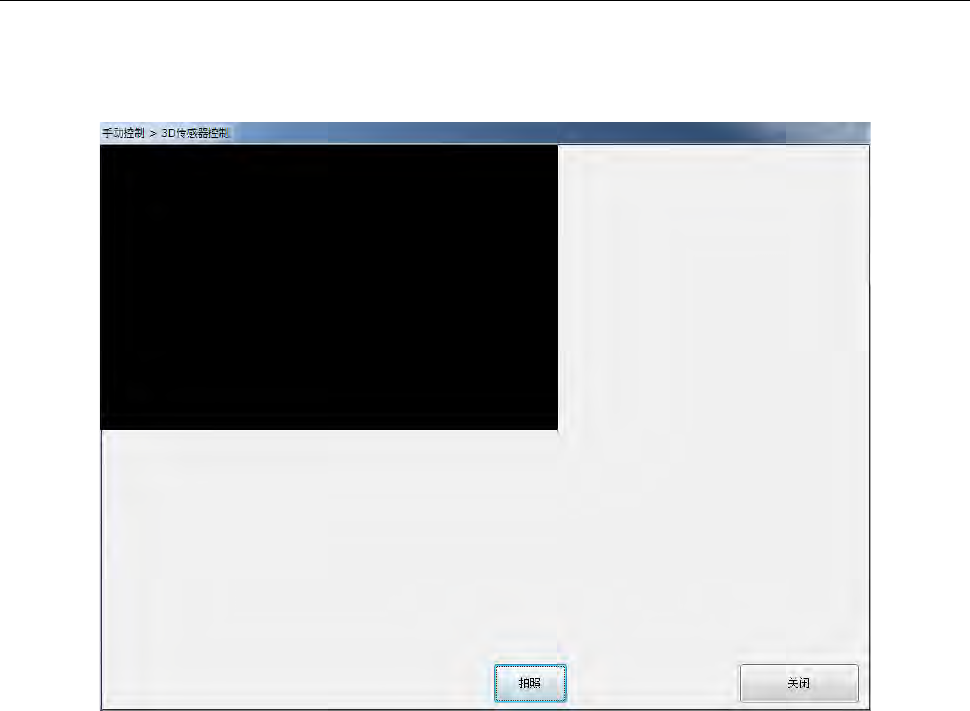

8-6-7 3D 传感器控制
按下 3D 传感器控制，将显示以下画面。
按下拍照按钮，可以通过 3D 传感器拍照，并阅览拍照所得的图像。
※ 未安装 3D 传感器时不能选择 3D 传感器控制。
