第 2 部 功能详解篇 第 11 章 选项组件 11 -8 11 - 2 JM100 用矩阵、托盘支架 注意 如在 XY 轴或 Head 正在动作时进 行更换， 托盘支架可能会接 触到动作 元件， 危及人身或损坏 装置。 XY 轴和 Head 正在动作时 ，请绝对不要更换托盘支 架。 请务必打开安全 护罩后再进行更换。 将生产中必要的供 料器安装到生 产程序所指定的位 置后，在剩余 的供料器 之间所有未安装 供料器的位置上，要安装 上不…
第 2 部 功能详解篇 第 11 章 选项组件
11-7
(2)
拆卸步骤
注意
气管在被拔下的瞬间，由于压力会猛烈跳动。请在抓牢的状态下拔出，
以防受伤。拔下时要按顺序操作，防止跳动。
注意
在主机运行过程中，请勿进行本装置的安装、拆卸。
1) 从主机拔下气管。
2) 从主机拔下电源线。
3) 单手抓住装置的手把，另一只手将紧固把向身边拉，在保持锁紧支架解除的状态下，将装置
向面前滑动拉出。
第 2 部 功能详解篇 第 11 章 选项组件
11-8
11-2 JM100 用矩阵、托盘支架
注意
如在 XY轴或 Head
正在动作时进行更换，托盘支架可能会接触到动作元件，
危及人身或损坏装置。
XY 轴和 Head 正在动作时，请绝对不要更换托盘支架。
请务必打开安全护罩后再进行更换。
将生产中必要的供料器安装到生产程序所指定的位置后，在剩余的供料器
之间所有未安装供料器的位置上，要安装上不使用的 8mm 带式供料器等，
以保证没有手或手指伸入的间隙，确保安全。

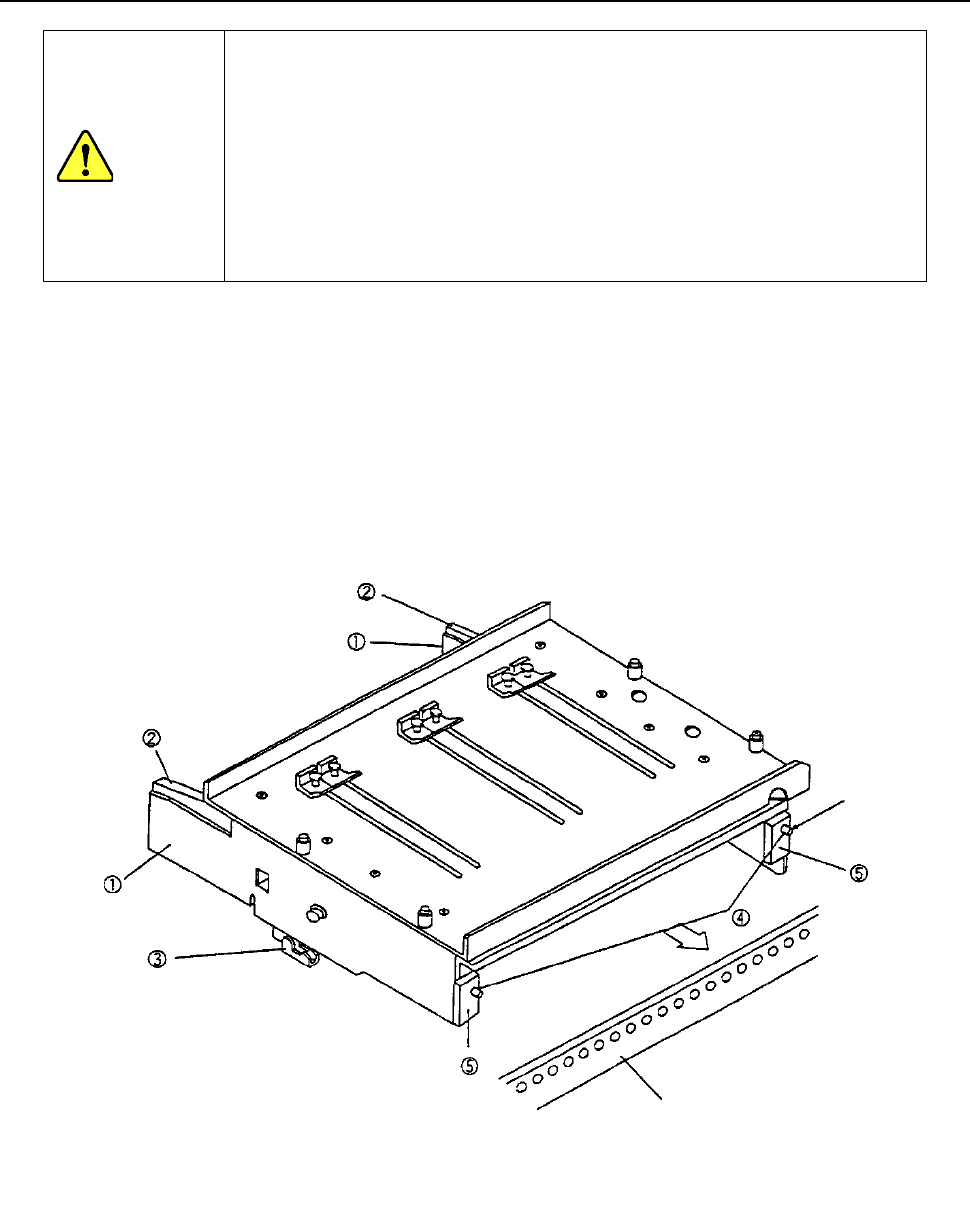

(1) JM100 用多托盘支架
※装卸作业，务必先在装置主机上把供料器安装妥（台架上升状态）后，再进行操作。
1) 握住边板①和托盘锁紧杆②，打开锁紧支架③。
2) 在后侧送料器台架的固定板上插入前面的销④。
3) 在销④插入且前板⑤顶住固定板的位置上，放开边板①和锁紧杆②，用锁紧支架③固定。
4) 拆卸时请按照相反的步骤进行。
①边板
②托盘锁紧杆
③锁紧支架
④销
⑤前板
基准销
固定板
第 2 部 功能详解篇 第 11 章 选项组件
11-9
11-3 矩阵、托盘服务器（MTS）的设置方法
有关使用方法、设置方法的详情，请参见 MTS 附带的『使用说明书』。
注意
为了防止意外启动引起事故，请切断电源后再进行操作。
11-3-1 设置方法
注意
・请切断电源，在确认完全停止之后再执行操作。
提升脚轮调节器①的 4 处，调整使主机的台架支撑基准面②与本装置的接块③处于相同高度。
用捆束线⑤使主机的构造阀④关闭，会使操作更为容易。
（请充分小心不要将手指夹在台架起重装置内）
调整高度后，请调节水平。
请在 Y 单元上放置水平器⑥进行调整。（±4 刻度以内）
（使用的水平器为 1Div＝0.05mm/M）
