第 2 部 功能详解篇 第 11 章 选项组件
11-26
11-6-2 引脚矫正工具
在工具单元设有 12 处工具安装位置(插槽)。从机器正面看，工具单元前侧为凹型工具，后侧为凸型
工具，在各工具编号处放置凹型工具和凸型工具后，安装到工具单元上。
由 MS 参数分配各插槽的工具编号。从前侧看，按照从左向右的顺序分配 1～6 的插槽编号。
11-6-3 机器设置
设置是否使用引脚矫正单元。有关详细，请参照「第 07 章_机器设置」的「7-3-1 使用单元」。
11-6-4 操作选项
设置是否执行引脚矫正动作。有关详细，请参照「第 06 章_操作选项」的「6-5-1 检查有效」。
11-6-5 程序编辑
设置各元件所使用的工具编号、压入量等。有关详细，请参照「第 04 章_制作生产程序」的「4-3-5 元
件数据」。
11-6-6 生产
根据设置的引脚矫正参数，实施引脚矫正动作。同时，在报错时暂停并显示识别结果。有关详细，请
参照「第 02 章_生产」。
11-6-7 引脚矫正的限制事项
・ 分配的矫正工具编号不得重复。
・ 使用非标准工具时，在打开工具数据一览前，需要在”D:¥JUKI¥Data¥CRCTJIG”，追加工具 INI
文件。
・ 使用引脚间距为 15mm 以上的工具时，相邻工具插槽也被占用。
后侧
前侧
凹工具
SLOT 1
凸工具
第 2 部 功能详解篇 第 11 章 选项组件
11-27
11-7 弯脚固定单元
11-7-1 概要
防止插入的引脚元件引脚部分弯曲，并防止元件从基板掉落的单元。
代替传送部的支撑台单元设置。
弯脚固定单元的主要规格，请参照下表。
项目
规格
备注
引脚间距
5
～
20mm
即使间距狭窄到小于
5mm
也有可能能制
作，请向我们咨询。
弯脚固定方法
①从朝外到朝内
②从朝内到朝外
③左旋转
④右旋转
管脚直径
0.45
～
1mm
基板背面空间
10mm
以下
弯脚固定可能的基板尺寸
80
×
100
～
410
×
360mm
2 次夹紧时的最大尺寸
800
×
360mm
※
有不能进行弯脚固定的区域。
有关详细，请参照「11-7-8-1 弯脚固定
可能区域」。
支撑销的代替
通过弯脚固定实施基板支撑
执行弯脚固定动作的贴片点不能实施。

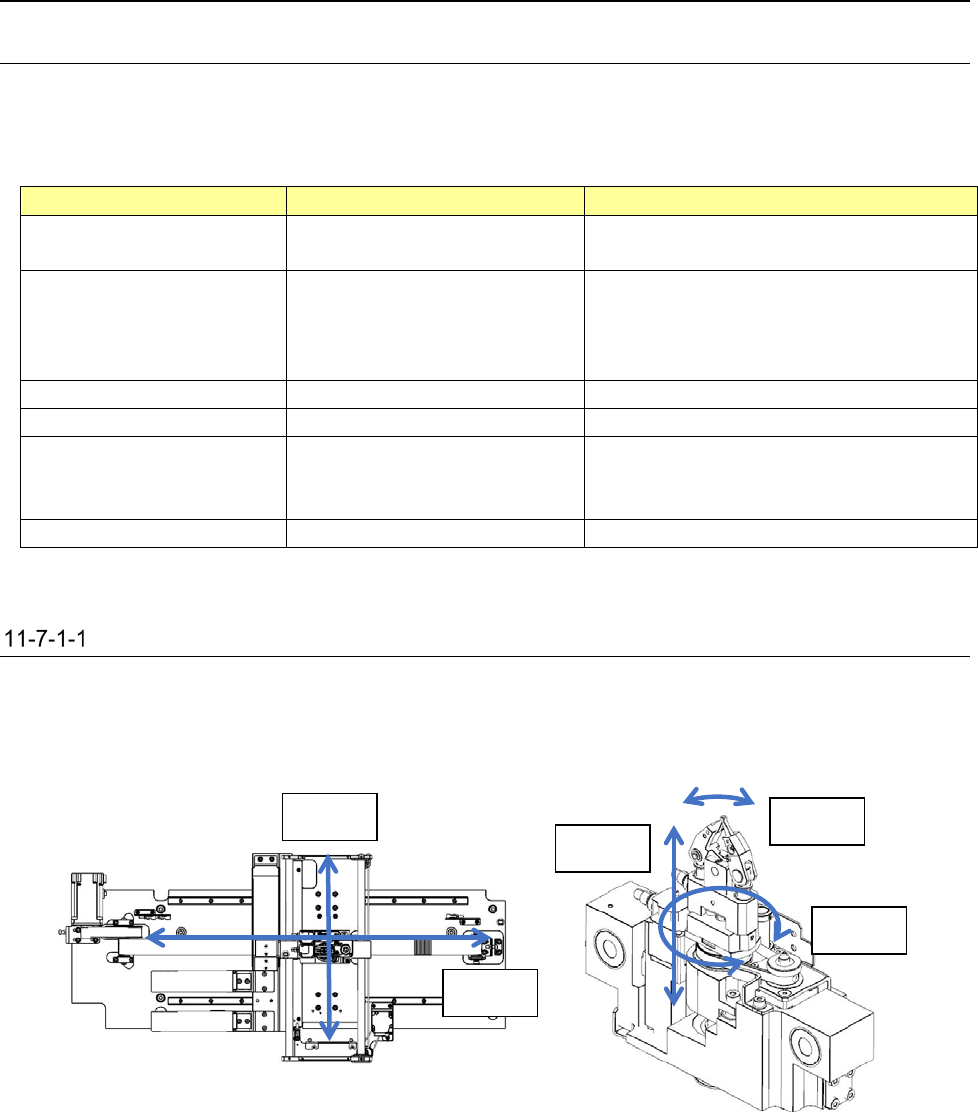

单元构成
由 5 轴构成，使弯脚固定头朝 X 方向移动的轴被称为 CX 轴，朝 Y 方向移动的轴被称为 CY 轴。
弯脚固定头有 3 轴，弯脚固定爪上下移动的轴被称为 CZ 轴，使爪尖端旋转的轴被称为 CT 轴，使爪
开关的轴被称为 CC 轴。
CX 轴
CY 轴
CZ 轴
CC 轴
CT 轴
第 2 部 功能详解篇 第 11 章 选项组件
11-28

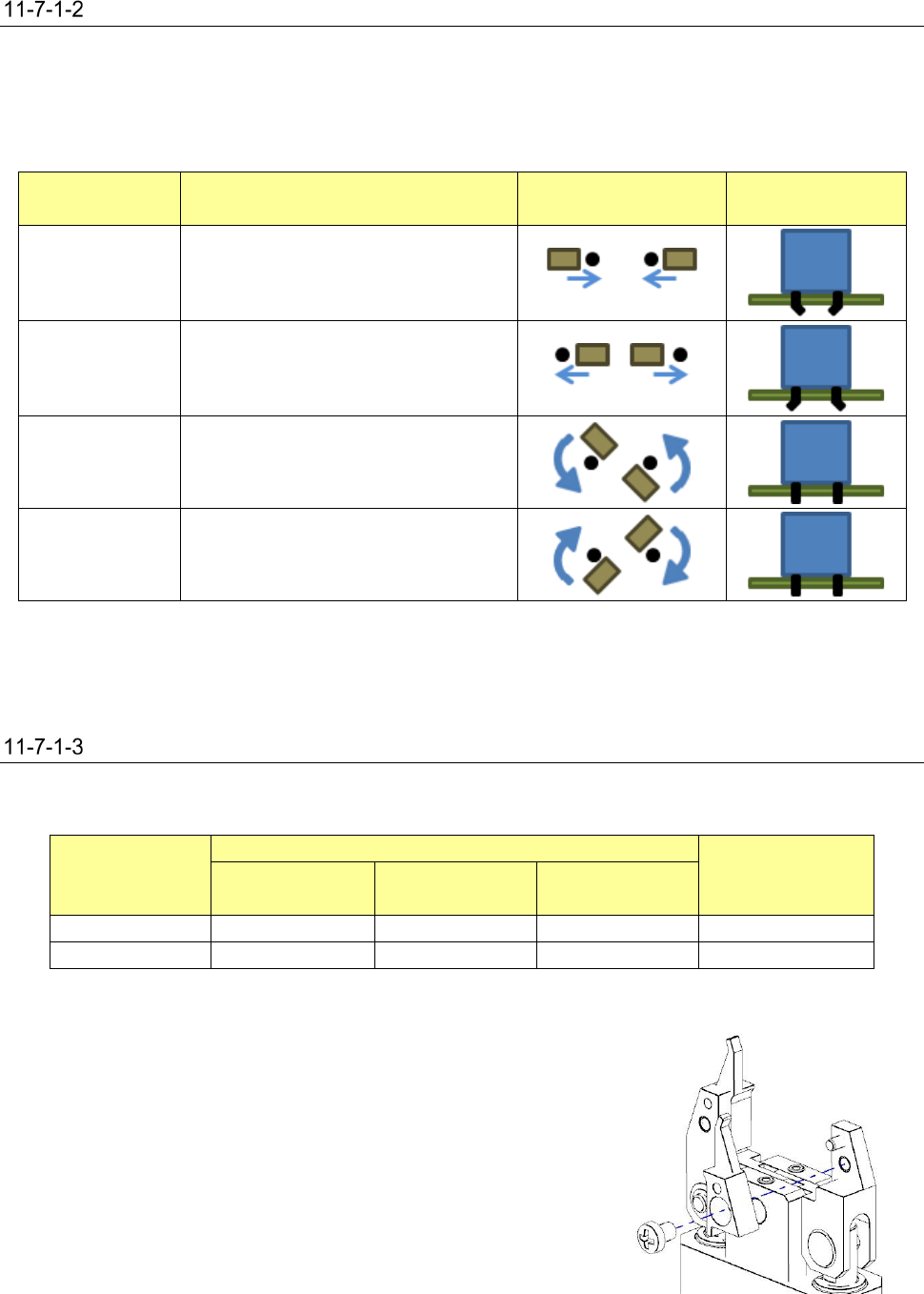

弯脚固定方法
引脚弯曲方式从「从朝外到朝内」、「 从朝内到朝外」、「 左 旋转」、「 右 旋转」4 种中选择。这 4 种弯脚
固定方法，有 时弯脚固定头上安装的弯脚固定爪无法实施。有关详细，请参照「11-7-1-3 弯脚固定爪」。
4 种弯脚固定方法如下表所示。
弯脚固定方法 概要
爪动作示意图
（俯视图）
侧视图
从朝外到朝内
（内弯曲）
将 1 对引脚朝内弯曲。
从朝内到朝外
（外弯曲）
将 1 对引脚朝外弯曲。
左旋转
（正旋转）
将 1对引脚以同心圆形状朝同一方向
正向旋转弯曲。
右旋转
（负旋转）
将 1对引脚以同心圆形状朝同一方向
负向旋转弯曲。
另外，在不局限于上述情况，希望以任意方向弯曲 1 对引脚时，需要 1 根 1 根地设置引脚弯曲。
有关设置方法，请参照「11-7-3 程序编辑」。
弯脚固定爪
应根据弯脚固定动作更换弯脚固定头的爪。有关爪的种类和可实施的弯脚固定方法，请参照下表。
爪种类
（爪 ID）
弯脚固定方法的可实施与否
备注
从朝外到朝内弯
曲
从朝内到朝外弯
曲
左旋转、右旋转
Claw001
○
○
×
标准
Claw002
○
×
○
可选项
11-7-1-3-1 弯脚固定爪的更换方法
先取下固定弯脚固定爪的螺丝(SM4030401SC 或 40240888)后，
取下弯脚固定爪。
更换安装弯脚固定爪，用螺丝(SM4030401SC 或 40240888)进行
固定。
