第 2 部 功能详解篇 第 11 章 选项组件 11 - 28 弯脚固定方法 引脚 弯曲方式 从「从 朝外到朝内 」、「 从朝内到朝外 」、「 左 旋转 」、「 右 旋转」 4 种中 选择 。 这 4 种 弯脚 固定 方法 ,有 时 弯脚固定头 上安装的 弯脚固定爪 无法实施。 有关详细 , 请参照 「 11 -7-1- 3 弯脚固定爪 」。 4 种 弯脚固定方法 如下表 所示。 弯脚固定 方法 概要 爪动作 示意图 (俯视图) 侧视图…

第 2 部 功能详解篇 第 11 章 选项组件
11-27
11-7 弯脚固定单元
11-7-1 概要
防止插入的引脚元件引脚部分弯曲,并防止元件从基板掉落的单元。
代替传送部的支撑台单元设置。
弯脚固定单元的主要规格,请参照下表。
项目
规格
备注
引脚间距
5
~
20mm
即使间距狭窄到小于
5mm
也有可能能制
作,请向我们咨询。
弯脚固定方法
①从朝外到朝内
②从朝内到朝外
③左旋转
④右旋转
管脚直径
0.45
~
1mm
基板背面空间
10mm
以下
弯脚固定可能的基板尺寸
80
×
100
~
410
×
360mm
2 次夹紧时的最大尺寸
800
×
360mm
※
有不能进行弯脚固定的区域。
有关详细,请参照「11-7-8-1 弯脚固定
可能区域」。
支撑销的代替
通过弯脚固定实施基板支撑
执行弯脚固定动作的贴片点不能实施。
单元构成
由 5 轴构成,使弯脚固定头朝 X 方向移动的轴被称为 CX 轴,朝 Y 方向移动的轴被称为 CY 轴。
弯脚固定头有 3 轴,弯脚固定爪上下移动的轴被称为 CZ 轴,使爪尖端旋转的轴被称为 CT 轴,使爪
开关的轴被称为 CC 轴。
CX 轴
CY 轴
CZ 轴
CC 轴
CT 轴

第 2 部 功能详解篇 第 11 章 选项组件
11-28
弯脚固定方法
引脚弯曲方式从「从朝外到朝内」、「 从朝内到朝外」、「 左 旋转」、「 右 旋转」4 种中选择。这 4 种弯脚
固定方法,有 时弯脚固定头上安装的弯脚固定爪无法实施。有关详细,请参照「11-7-1-3 弯脚固定爪」。
4 种弯脚固定方法如下表所示。
弯脚固定方法 概要
爪动作示意图
(俯视图)
侧视图
从朝外到朝内
(内弯曲)
将 1 对引脚朝内弯曲。
从朝内到朝外
(外弯曲)
将 1 对引脚朝外弯曲。
左旋转
(正旋转)
将 1对引脚以同心圆形状朝同一方向
正向旋转弯曲。
右旋转
(负旋转)
将 1对引脚以同心圆形状朝同一方向
负向旋转弯曲。
另外,在不局限于上述情况,希望以任意方向弯曲 1 对引脚时,需要 1 根 1 根地设置引脚弯曲。
有关设置方法,请参照「11-7-3 程序编辑」。
弯脚固定爪
应根据弯脚固定动作更换弯脚固定头的爪。有关爪的种类和可实施的弯脚固定方法,请参照下表。
爪种类
(爪 ID)
弯脚固定方法的可实施与否
备注
从朝外到朝内弯
曲
从朝内到朝外弯
曲
左旋转、右旋转
Claw001
○
○
×
标准
Claw002
○
×
○
可选项
11-7-1-3-1 弯脚固定爪的更换方法
先取下固定弯脚固定爪的螺丝(SM4030401SC 或 40240888)后,
取下弯脚固定爪。
更换安装弯脚固定爪,用螺丝(SM4030401SC 或 40240888)进行
固定。

第 2 部 功能详解篇 第 11 章 选项组件
11-29
11-7-2 机器设置
对是否使用弯脚固定单元,以及有无基板支撑功能、安装爪进行设置。
有关详细,请参照「第 07 章_机器设置」的「7-3-1-2 基本」、「 7-3-6-4 弯脚固定单元设置」。
11-7-3 程序编辑
对生产中的弯脚固定动作、基板支撑进行设置。有关参数的设置,请参照「第 04 章_制作生产程序」
的「4-3-4 制作贴片数据」、「 4-3-5 元件数据」。
关于单引脚,请参见附录「弯脚固定补充」。

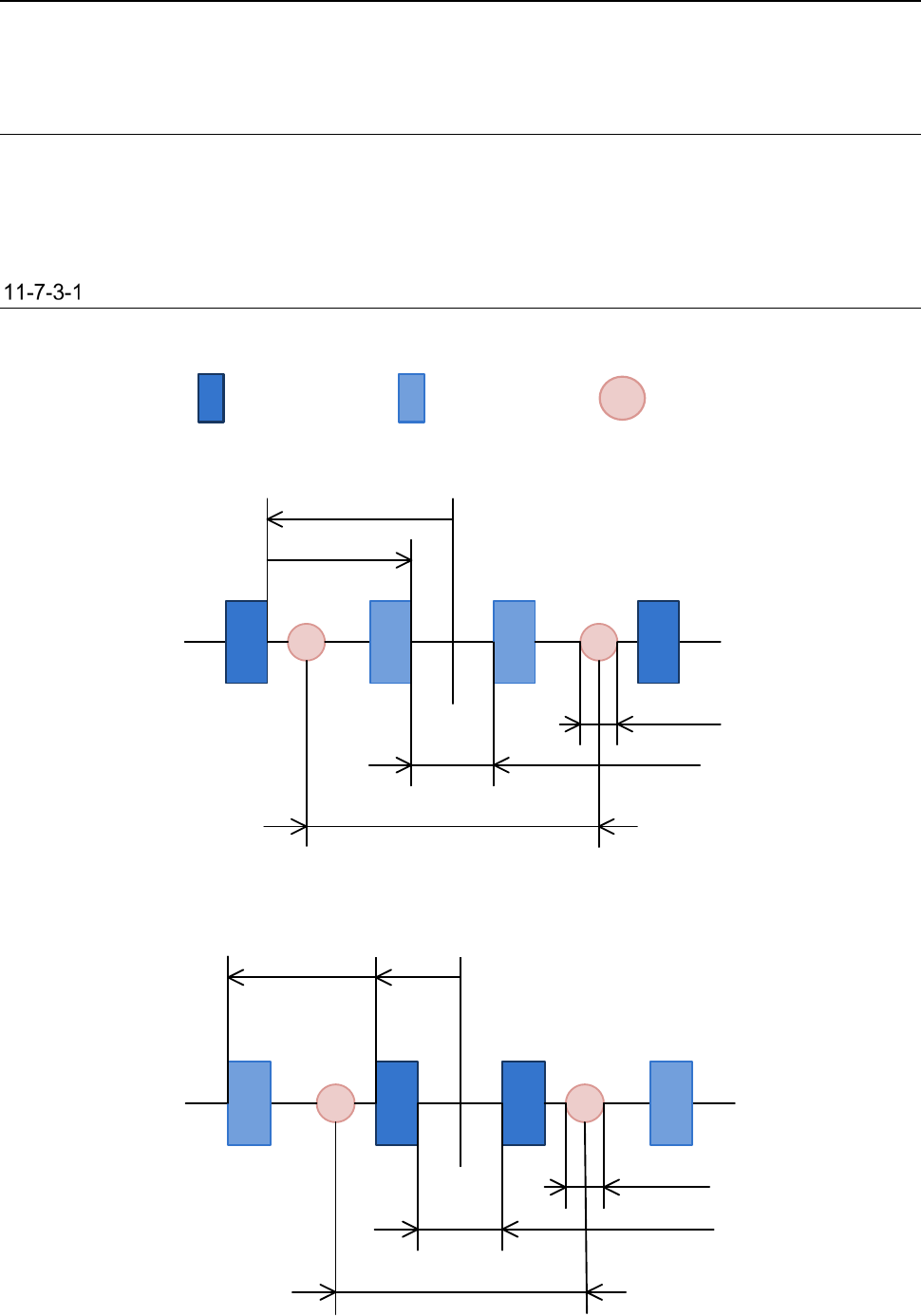

弯曲图示
弯曲动作图如下所示。
動作前の
クロー位置
動作後の
クロー位置
リード
○ 从朝外到朝内(内弯曲)
開始位置
移動量
リード径
リードピッチ
閉時幅
○ 从朝内到朝外(外弯曲)
開始位置
移動量
リード径
リードピッチ
閉時幅
动作前的
爪位置
动作后的
爪位置
引脚
开始位置
移动量
引脚间距
引脚直径
关闭时的宽度
开始位置
移动量
引脚间距
引脚直径
关闭时的宽度
