第 2 部 功能详解篇 第 11 章 选项组件 11 - 31 11 -7- 4 生产 根据 设置的 弯脚固定动作参数 ，实 施 弯脚 固定／基板 支撑动作。 有关详细， 请参 照 「第 02 章 _ 生产 」。 弯脚固定动作中紧急 停止 弯脚固定动作中 发生紧急 停止时，在 未完成弯脚固 定的状态下 生 产异常结 束 。 希望在该贴片点完成弯脚固定动作时，取下未完成弯脚固定的元件，选择实施贴片追踪的「未贴片」 后，开始生产。 有关详细…
第 2 部 功能详解篇 第 11 章 选项组件
11-30

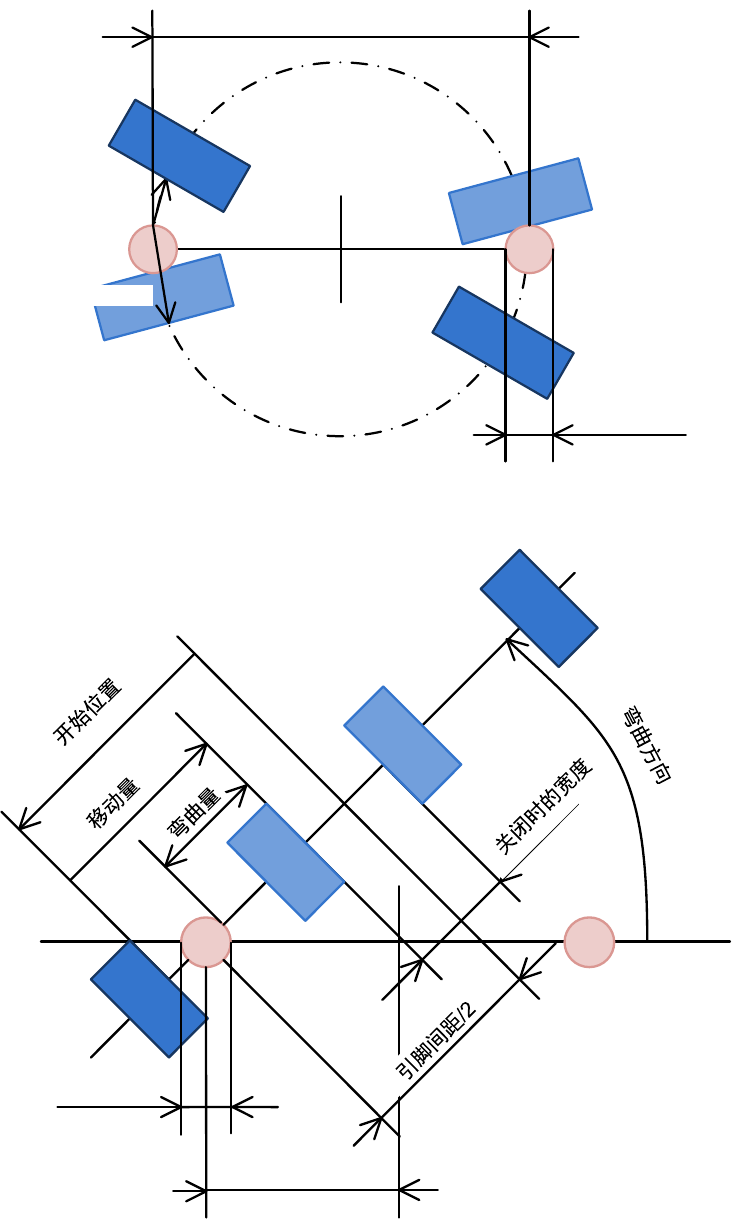

○ 旋转（左旋转）
開始位置
リード径
リードピッチ
移動量
○ 单引脚
開始位置
移動量
リード径
リードピッチ/2
閉時幅
リード位置X
曲げ方向
曲げ量
开始位置
引脚间距
引脚直径
移动量
引脚直径
引脚位置
X
第 2 部 功能详解篇 第 11 章 选项组件
11-31
11-7-4 生产
根据设置的弯脚固定动作参数，实 施 弯脚固定／基板支撑动作。有关详细，请参照「第 02 章_生产」。
弯脚固定动作中紧急停止
弯脚固定动作中发生紧急停止时，在未完成弯脚固定的状态下生产异常结束。
希望在该贴片点完成弯脚固定动作时，取下未完成弯脚固定的元件，选择实施贴片追踪的「未贴片」
后，开始生产。
有关详细，请参照「第 02 章_生产」的「2-11-2 确认贴片点」「 2-13-3 继续生产」。
11-7-5 手动控制
执行弯脚固定轴的个别动作及弯脚固定动作、基 板 支撑动作。有关详细，请参照「第 08 章_手动控制」
的「8-6-8 弯脚固定单元控制」。
11-7-6 装置运行信息
可以参照弯脚固定单元各马达的运行实绩。有关详细，请参照「第 09 章_设备运行信息」。
11-7-7 弯脚固定单元的限制事项

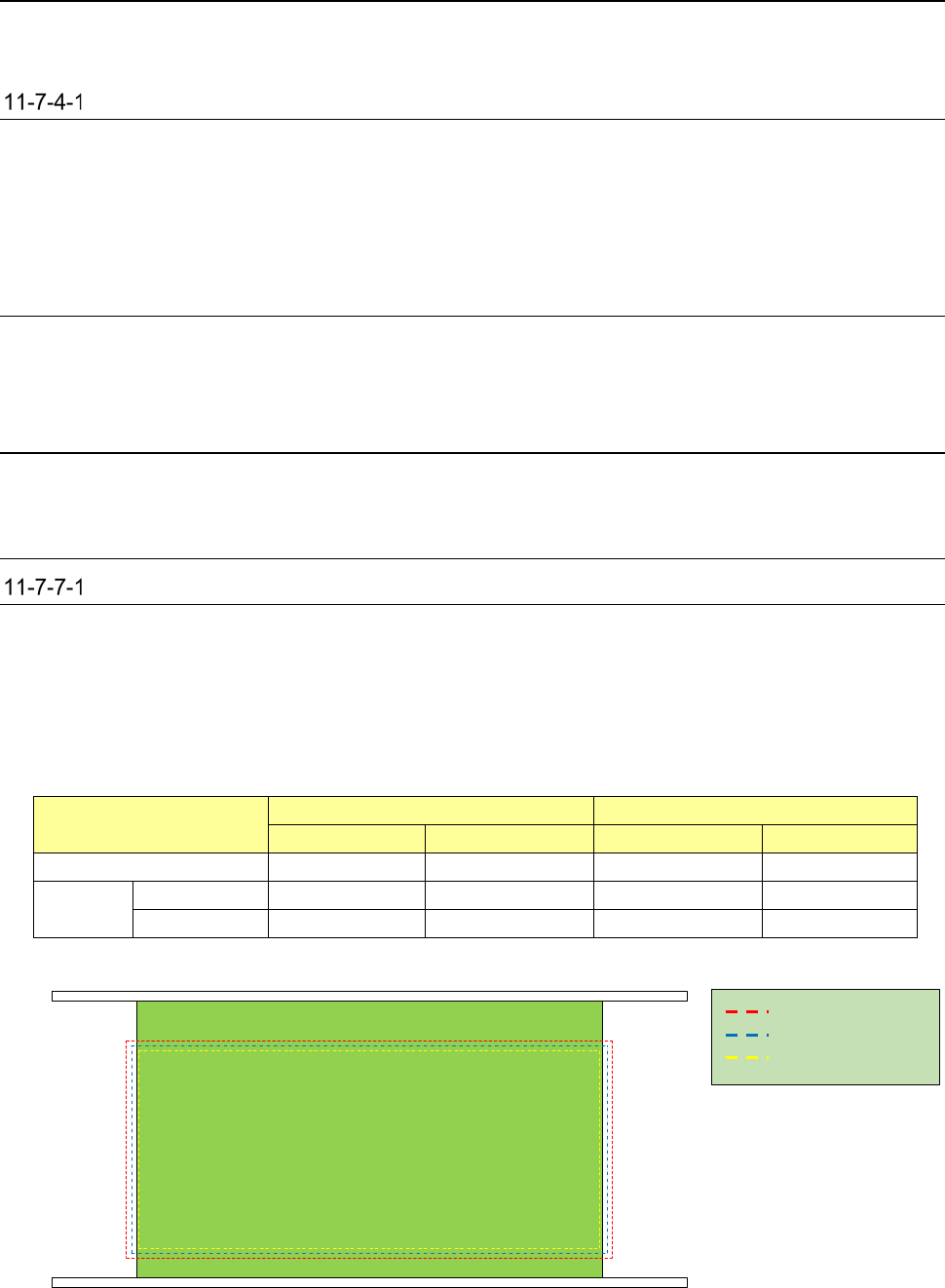

弯脚固定可能区域
弯脚固定动作、基板支撑动作需要设置在弯脚固定可能区域范围内。
根据基板的 Y 方向尺寸和有无 3D 传感器，弯脚固定可能区域会有所变化。
11-7-7-1-1 弯脚固定可能区域（最大基板尺寸时）
基板尺寸为 410×360mm 时如下表所示。
XY 方向
0
°／
180
°
0
°／
180
°以外
负向方向
正向方向
负向方向
正向方向
X
方向
1mm
以上
409mm
以下
1mm
以上
409mm
以下
Y 方向
无
3D
传感器
16mm
以上
341mm
以下
29.5mm
以上
331mm
以下
有
3D
传感器
16mm
以上
301mm
以下
29.5mm
以上
301mm
以下
※ 基板左下端为基准时
メカリミット
ソフトリミット
クリンチ可能範囲
机械极限
软极限
弯脚固定可能范围
第 2 部 功能详解篇 第 11 章 选项组件
11-32

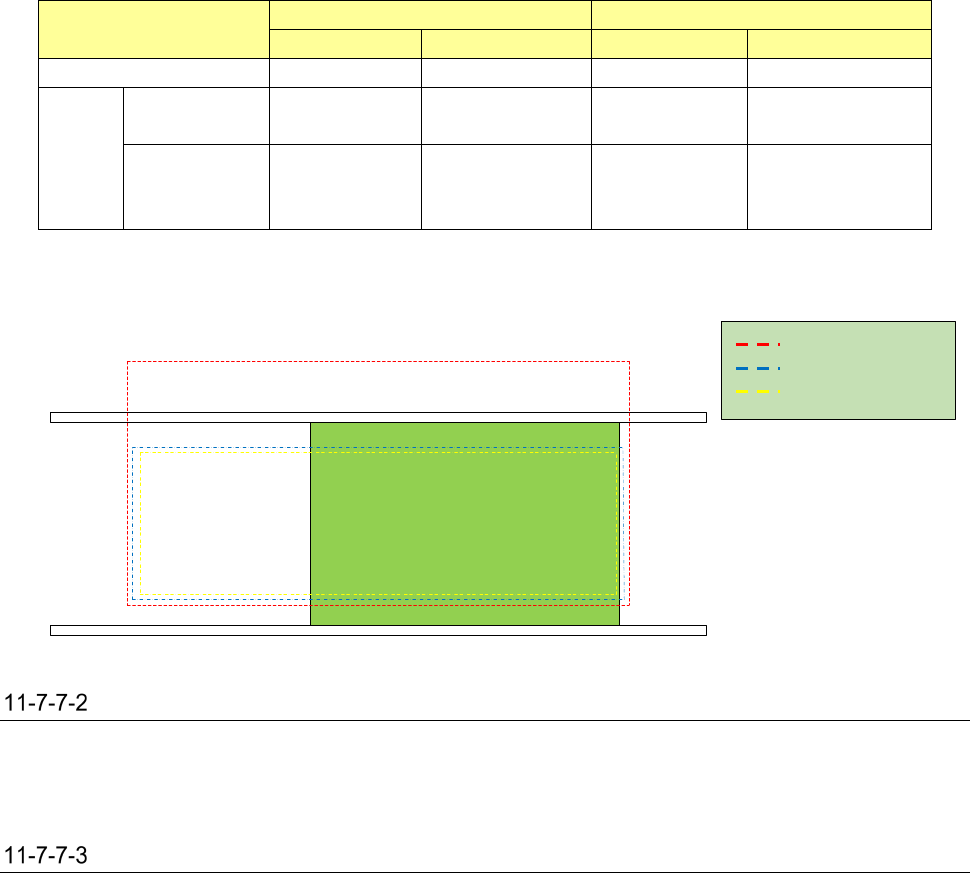

11-7-7-1-2 弯脚固定可能尺寸（基板 Y 方向尺寸较小时）
基板 Y 方向尺寸较小时如下表所示。
XY
方向
0°
／
180°
0°
／
180°
以外
负向方向
正向方向
负向方向
正向方向
X
方向
1mm
以上
409mm
以下
1mm
以上
409mm
以下
Y 方向
无 3D 传感器 16mm 以上
基板 Y 尺寸在
19mm
以下
29.5mm 以上
基板 Y 尺寸在
29mm
以下
有 3D 传感器 16mm 以上
基板
Y
尺寸在
19mm 以下
(301mm
以下
)
29.5mm 以上
基板
Y
尺寸在
29mm 以下
(301mm
以下
)
※ 基板左下端为基准时
※ 括号内为 Y 方向的最大坐标
メカリミット
ソフトリミット
クリンチ可能範囲
可传送的基板尺寸
安装了弯脚固定单元时，可传送的基板尺寸改变。
有关详细，请参照「第 01 章_装置概要」的「1-6 印刷基板规格」。
插入异常检测
因为弯脚固定元件不支撑基板，所以有时不能正确进行插入异常检测。
机械极限
软极限
弯脚固定可能范围
