第 2 部 功能详解篇 第 11 章 选项组件
11-44
Bottom View
1
3
2
4
5
列编号
1
2
3
4
5
6
线 (行)编号
① 「名称」
给要素组命名使用。在变更时指定、编辑该名称。
名称自动赋予序号。
用户可以在 32 个字母数字内重新命名。
・在示例中使用自动的连续编号。
②
「第 1 要素的配置」
要素组的配置，由要素组的位置（X,Y）和朝向（θ）进行指定。
要素组的位置，指定距离元件中心位置的距离（偏移量）。
通常，可以认为元件中心位置与外形中心位置相同。
・ 生产程序贴片数据的贴片坐标不以元件外形中心位置为基点时，可以将作为基点的元件中心
位置的坐标，设为与外形中心位置不同的坐标。

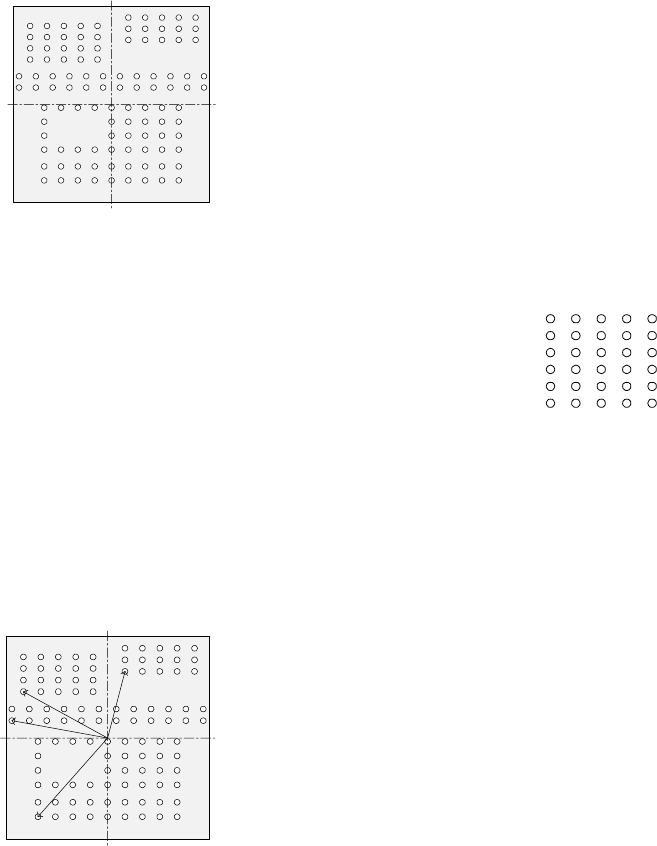

下图，是将元件外形中心位置作为元件中心位置的情况。
◆ 正确位置是从元件中心至第 1 要素的距离（偏移量）。
要素组的朝向 (角度)原则上为 0°。
显示右图的线 (行)和列的关系。
第 1(INS 销)要素为最左下角 (INS 销)的要素坐标。
◆ 下图为显示示例元件第 1(INS 销)要素的位置。
从元件中心位置看到的第 1INS 销的中心位置为第 1(INS 销) 要素的坐标。
Bottom View
元件中心位置
（外形中心位置）
Bottom View
元件中心位置
（外形中心位置）
第 2 部 功能详解篇 第 11 章 选项组件
11-45

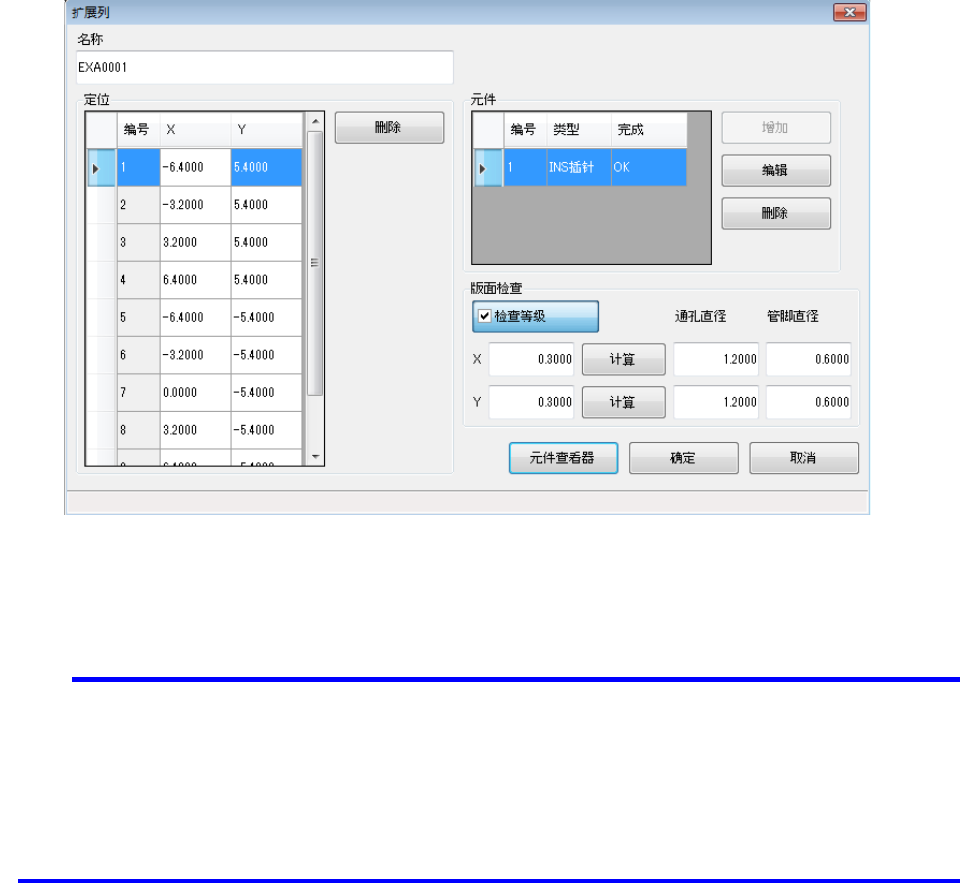

③
在「第一要素的配置」中，示例中第 1“球”前端位置为（－6.0mm、－5.0mm）时，按如下输
入：
X 偏移量： -6.0
Y 偏移量： -5.0
Z 偏移量： 0（未使用）
θ偏移量： 0
・允许值通常设置为 “0”。
④
「配置检查」
配置检查处初始值为勾选状态 (元件种类为插入元件时)。
这是检查销的引脚弯曲的功能。
输入基板的通孔直径和元件的管脚直径，按下计算按钮，则在检查等级中填入数值。
检查等级可以根据以下公式求得。
＊检查等级＝(通孔直径 － 管脚直径) / 2
将识别结果与定位的位置进行比较，差值超过检查等级时，认为引脚弯曲，发生报错。
发生该错误时，作为超出可插入元件判定范围，记入报错计数器中。
有关超出可插入元件判定范围，请参照第 2 章生产的 生产管理信息。
● 至此要素组的设置结束。
● 下面定义该要素组的识别要素（要素）。
１个要素组仅可以定义１个要素。即使定义多个也无效。
在「元件要素」中选择追加。
第 2 部 功能详解篇 第 11 章 选项组件
11-46
3.
「要素画面」
① 「种类」
球形元件类的要素，仅能指定 INS 销。
②
「基准位置」
固定为要素的中心。
③
「要素极性」
「要素极性」固定为「明亮」。
④
「偏移量」
通常不使用，设置为“0”。
⑤
「要素尺寸」
输入要素的尺寸。
原则上在横、纵尺寸输入相同尺寸。
插入元件的引脚尺寸纵横比不同时，输入仰视的元件引脚尺寸。在「横」中输入横尺寸，在「纵」
处输入纵尺寸。
通常不使用公差，所以设置为“0”。
⑥ INS
销
可以选择 圆／方。选择对应的形式。
⑦
增益
图像识别用参数。通常，初始值指定为 10。
简单而言，拍照画面产生晕光时，降低「增益」。
有关详细，请向 JUKI 咨询。
⑧
投影亮度
图像识别用参数。通常，初始值指定为 10。
简单而言，拍照画面产生晕光时，降低「投影亮度」。
有关详细，请向 JUKI 咨询。
⑨
投影使用数
图像识别用参数。通常，初始值指定为 15。
简单而言，希望变更使用的投影仪数量时，变更「投影仪使用数」。
有关详细，请向 JUKI 咨询。
⑩
图像处理方式
图像过滤处理的参数。通常，初始值指定为 0。
概要：
0： 初始值
1： 打开 对拍照图像执行打开处理。
对「图像处理点数」所设定的像素量，进行过滤处理。
2： 关闭 对拍照图像执行关闭处理。
对「图像处理点数」所设定的像素量，进行过滤处理。
