附录 用语集
A-9
程序 (生产程序)
在印刷电路基板上贴装电子元件的命令及贴片位置数据的集合。
贴片头 (Head) (单元)
将电子元件从元件供给部分取出，贴到印刷电路基板上的装置。
贴片机
进行表面贴装元件的机器。将电子元件贴装到印刷电路基板上的指定位置的贴片机器。
机器坐标原点
机器坐标原点是指：当执行返回原点运行后，OCC进行CAL块上的第一标记的识别。识别结束后，
OCC从机器前部观察向左前部移动，返回原点运行结束。此时的OCC位置是坐标上的原点，即
变为(X=0，Y=0)的位置，以此为基础进行各坐标的展开。
返回原点时，OCC进行CAL块第一标记的识别，从原点到第一标记的距离由软件决定，可以明白
相对于该距离第一标记偏离设计尺寸多少。此时，对XY标记与设计尺寸的偏差值进行补偿，修 正
后，返回原点坐标。该位置为正确的坐标原点。
焊盘(Land)
也叫PAD。为了安装引脚或电极，在PWB(印刷电路基板)上设置的焊接用基座。
引脚(Lead)
元件端部安装的导电材料。安装元件时，焊接该部分连接基板。
附录 弯脚固定补充
B-1
弯脚固定补充
本章对进行弯脚固定时的生产程序进行补充说明。
1. 制作弯脚固定程序的重点
① 不是对每一个贴片点，而是对每个元件进行设定。
② 以元件角度 0°方向为基准进行输入。(不以贴片角度作为基准进行输入。)
③ 以贴片点为基准，输入弯脚固定头的位置。
④ 引脚的弯曲方法有以下 2 种，对 1 对(2 个)引脚 1 次性实施弯脚固定动作的弯曲方法，和对任意引脚
1 个 1 个弯曲的方法。任何一个弯脚固定爪的开闭动作都是相同的，但在弯脚固定时的 XYθ位置存
在差异，所以输入的方法也有所不同。
・1 次弯脚固定动作弯曲 1 对引脚。
弯曲引脚的方向按「从朝外到朝内」「从朝内到朝外」「左旋转」「右旋转」进行确定。
・1 个 1 个弯曲任意引脚。
可以设定每一个引脚希望弯曲的方向。
第 1 次弯脚固定动作 第 2 次弯脚固定动作
附录 弯脚固定补充
B-2
可以「1 个 1 个弯曲任意引脚」，沿着基板的图形弯曲引脚。

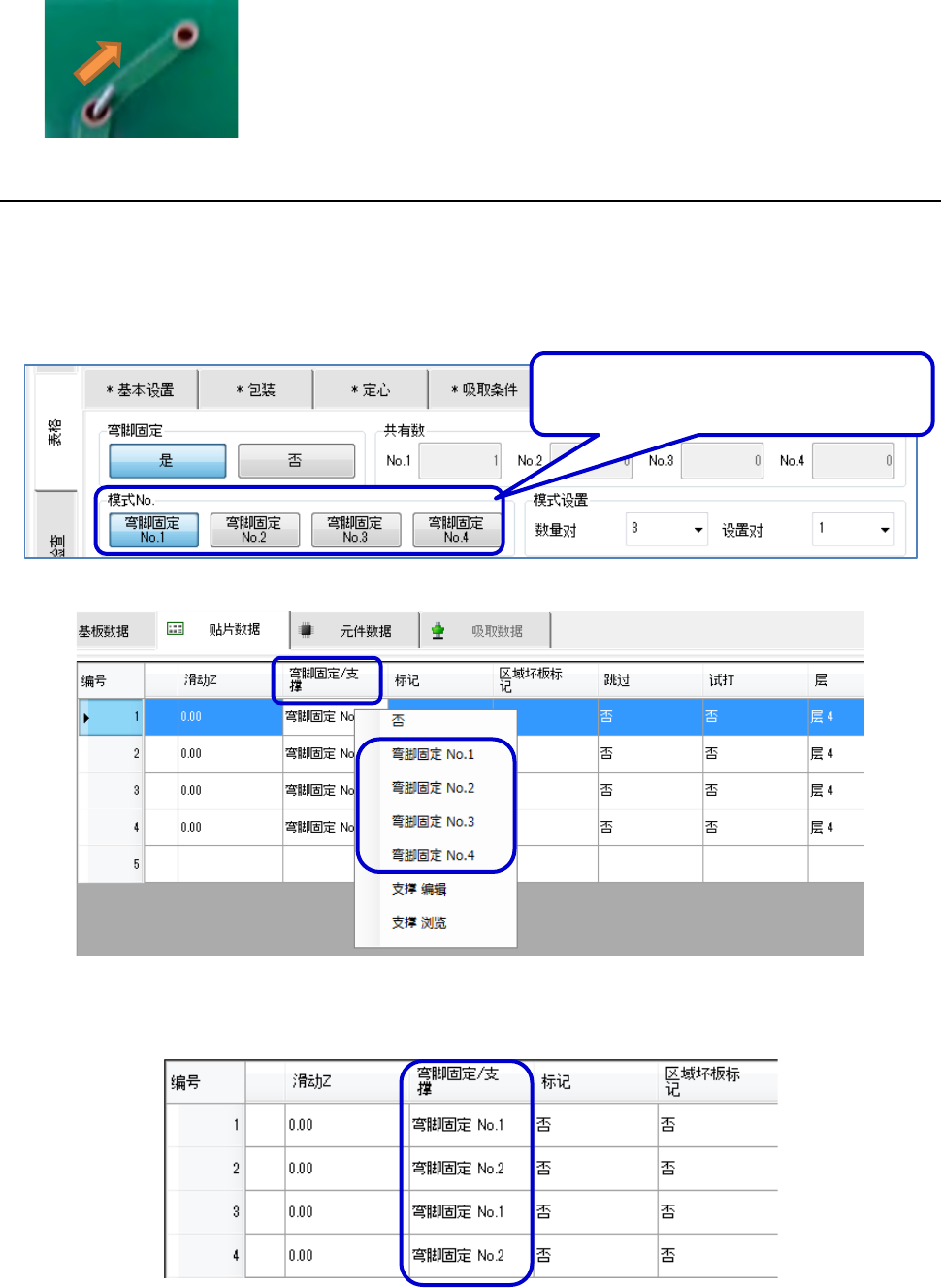

2. 关于模式设置
弯脚固定参数不是对每一个贴片点，而是对每个元件进行设定。
1 种元件最多可以设定 4 种模式的弯曲方向。
在输入数据时，切换位于元件数据的弯脚固定页内的「模式 No.」。
设定每一个贴片点采取哪种弯曲模式。通过「弯脚固定/支撑」的输入字段进行选择。
例如，弯脚固定 No.1 设定为「从朝外到朝内」，弯脚固定 No.2 设定为「从朝内到朝外」，
要在贴片点的第 1、3 点实施从朝外到朝内的弯脚固定时，选择「弯脚固定 No.1」，
要在贴片点的第 2、4 点实施从朝内到朝外的弯脚固定时，选择「弯脚固定 No.2」。
1 种元件可以设定多达 4 种弯曲方向的模式
