附录 弯脚固定补充
B-4
3. 关于弯脚固定方法
弯脚固定方法有「从朝外到朝内」、「从朝内到朝外」、「左旋转」、「右旋转」4 种。
标准设置是安装弯角固定爪「Claw001」，可以选择「从朝外到朝内」、「从朝内到朝外」。

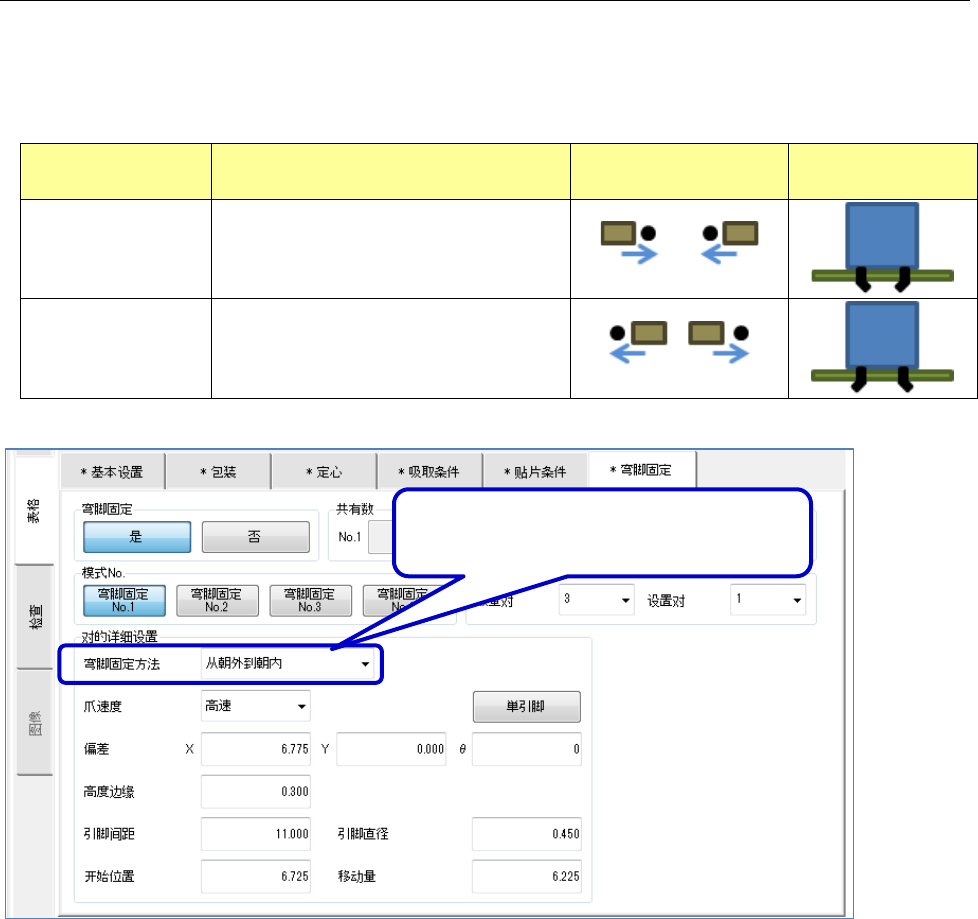

Claw001 可以设定的弯曲方法
弯脚固定方法
概要
爪动作示意图
（俯视图）
侧视图
从朝外到朝内
（内弯曲）
引脚向内弯曲。
从朝内到朝外
（外弯曲）
引脚向外弯曲。
① 1 次弯脚固定动作弯曲 1 对引脚时：决定引脚朝哪个方向弯曲。
② 1 个 1 个弯曲任意引脚时：
在这里并不决定引脚的弯曲方向。(引脚的弯曲方向另行输入。)
选择「从朝外到朝内」或者「从朝内到朝外」。
在「对的详细设置」中选择弯脚固定方法。
附录 弯脚固定补充
B-5
<选项>
选项的弯脚固定爪「Claw002」，可以选择「从朝外到朝内」、「右旋转」、「左旋转」。

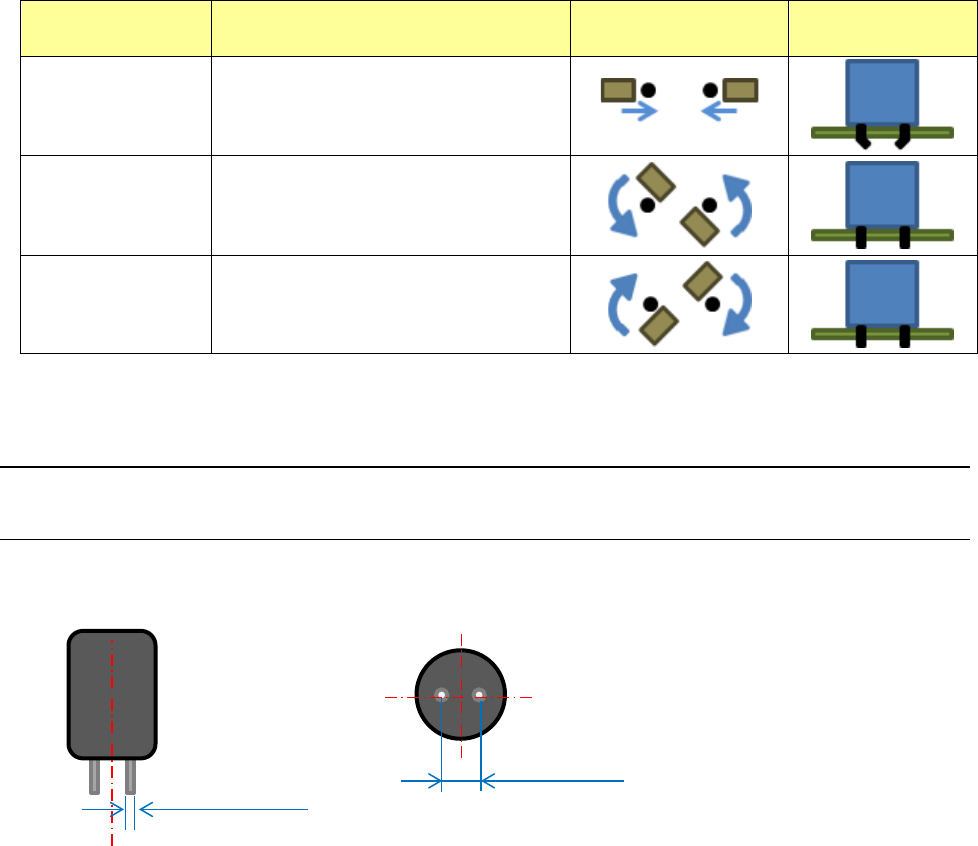

在 Claw002 可设定的弯曲方法
弯脚固定方法
概要
爪动作示意图
（俯视图）
侧视图
从朝外到朝内
（内弯曲）
引脚向内弯曲。
左旋转
（正旋转）
引脚按照同心圆状朝同一方向正旋转
弯曲。
右旋转
（负旋转）
引脚按照同心圆状朝同一方向负旋转
弯曲。
4. 1 次弯脚固定动作弯曲 1 对引脚
4.1 元件有 2 个引脚时
以下图所示的电解电容为例，说明输入方法。
电解电容尺寸
引脚间距：
5
引脚直径：
0.45
正面图
仰视图
附录 弯脚固定补充
B-6
・从朝外到朝内（内弯曲）时

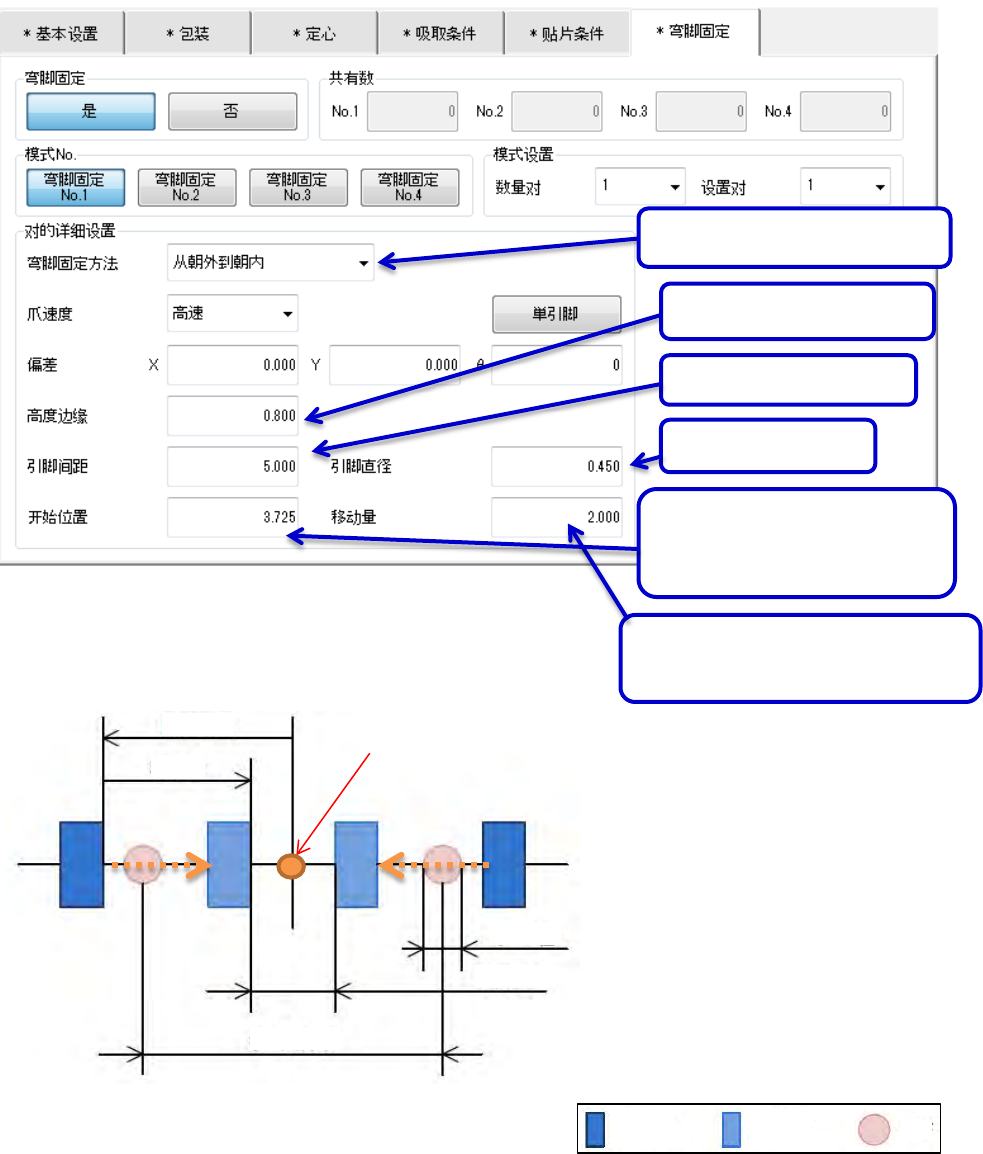

按照下图所示输入数据。
开始位置按照引脚间距和引脚直径的值自动计算得出。
移动量请在实际弯脚固定的
过程中，一边确认引脚弯曲量一边进行调整。
(希望弯曲的量小时，请将移动量调小，希望弯曲的量大时请将移动量调大。)
输入值详情
开始位置
贴片点＝弯脚固定头中心
移动量
引脚直径
闭宽度
引脚间距
移动量：在实际弯脚固定的过程中，
一边确认引脚弯曲量一边进行调整。
动作前
的爪位置
引脚
动作后
的爪位置
引脚间距：
5
引脚直径：
0.45
开始位置：
按照引脚间距和引脚直径的值
自动计算得出。
高度边缘：0.8 (默认值)
弯脚固定方法：从朝外到朝内
