附录 弯脚固定补充
B-8
4.2 有多个元件引脚时

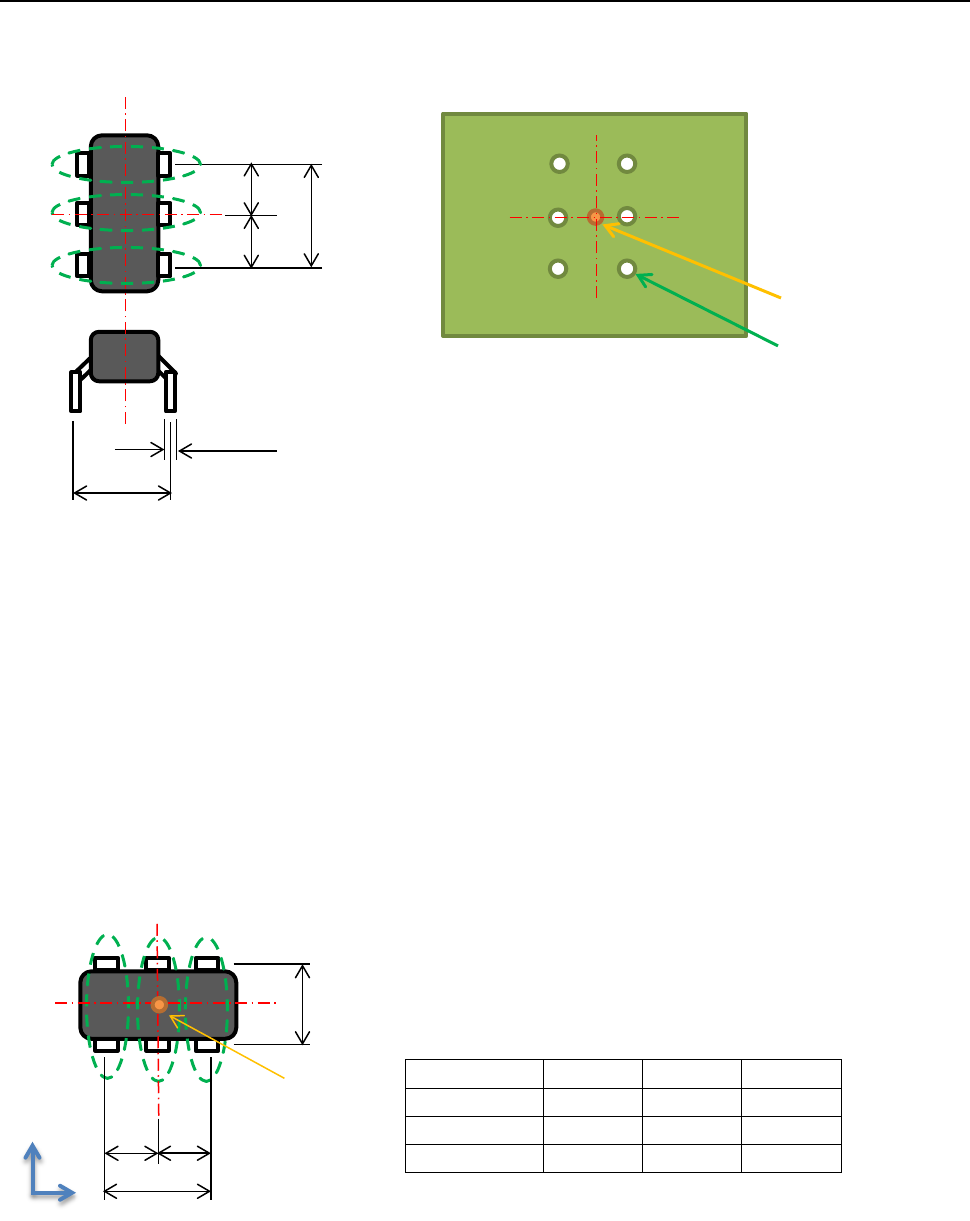

以下图 IC 为例，说明输入方法。
此时，成对的引脚组有 3 个。
分别作为
引脚 A 组、引脚 B 组、引脚 C 组输入数据。
首先要考虑各引脚组的位置。
贴片角度为 90°，但以元件角度 0°为基准制作数据。
各引脚组的 XY 位置以贴片点作为基准制作而成。
各引脚位置如下表所示。
X
Y
θ
引脚
A
组
8
0
90
引脚
B
组
0
0
90
引脚
C
组
-8
0
90
元件角度为
0
°时的
IC
尺寸
各引脚的位置
贴片点
插入孔
IC 尺寸
8
8
10
16
A
B
C
基板
A
B
C
贴片点
10
8
8
Y
X
16
0.5
附录 弯脚固定补充
B-9
将这个值输入「对的详细设置」的偏差栏。
作为示例，将
引脚 A 组、B 组、C 组按照从朝外到朝内弯曲的情况进行说明。
因为引脚 A 组、B 组、C 组共计 3 组弯曲，所以在模式设置的数量对中输入 3。
・ 因按照引脚 A 组、B 组 C 组的顺序进行弯曲，所以按照在设定对 1 处输入引脚 A 组的数据，在设定
对 2 处输入引脚 B 组的数据，在设定对 3 处输入引脚 C 组的数据的顺序进行输入。
A 组、B 组、C 组共计 3 组弯曲，
所以在模式设定的数量对中输入 3。
按照弯曲引脚组的顺序分别输入
各引脚的数据。
附录 弯脚固定补充
B-10
・为引脚 A 组时
・为引脚 B 组时
弯脚固定方法：从朝外到朝内
引脚间距：10
引脚直径：
0.5
开始位置：
按照引脚间距和引脚直径的值
自动计算得出。
移动量：在实际弯脚固定过程中，
一边确认引脚弯曲量一边进行调整。
偏差：
X:0
、
Y:0
、θ
90
设置对：切换为
2
数量对：3
弯脚固定方法：从朝外到朝内
引脚间距：10
引脚直径：0.5
开始位置：
按照引脚间距和引脚直径的值
自动计算得出。
移动量：在实际弯脚固定过程中，
一边确认引脚弯曲量一边进行调整。
偏差：
X:8
、
Y:0
、θ
90
设置对：
1
