附录 弯脚固定补充 B- 10 ・ 为引脚 A 组时 ・ 为引脚 B 组时 弯脚固定方法： 从朝外到 朝内 引脚间距： 10 引脚直径： 0.5 开始位置： 按照引脚间距和引脚直径的 值 自动计算得出。 移动量：在实际弯脚固 定 过程 中， 一边确认引脚弯曲量一 边进行调整。 偏差： X: 0 、 Y:0 、θ 90 设置对：切换 为 2 数量对： 3 弯脚固定方法： 从 朝外 到朝内 引脚间距： 10 引脚 直径 ： 0.5 开始位置…
附录 弯脚固定补充
B-9

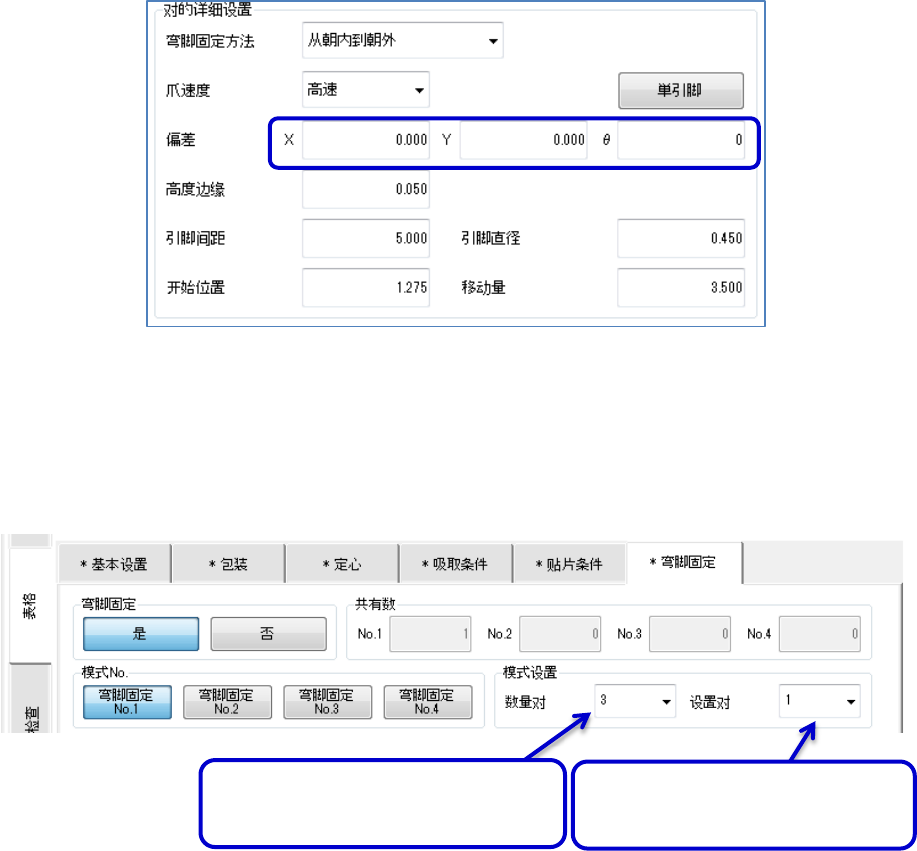

将这个值输入「对的详细设置」的偏差栏。
作为示例，将
引脚 A 组、B 组、C 组按照从朝外到朝内弯曲的情况进行说明。
因为引脚 A 组、B 组、C 组共计 3 组弯曲，所以在模式设置的数量对中输入 3。
・ 因按照引脚 A 组、B 组 C 组的顺序进行弯曲，所以按照在设定对 1 处输入引脚 A 组的数据，在设定
对 2 处输入引脚 B 组的数据，在设定对 3 处输入引脚 C 组的数据的顺序进行输入。
A 组、B 组、C 组共计 3 组弯曲，
所以在模式设定的数量对中输入 3。
按照弯曲引脚组的顺序分别输入
各引脚的数据。
附录 弯脚固定补充
B-10

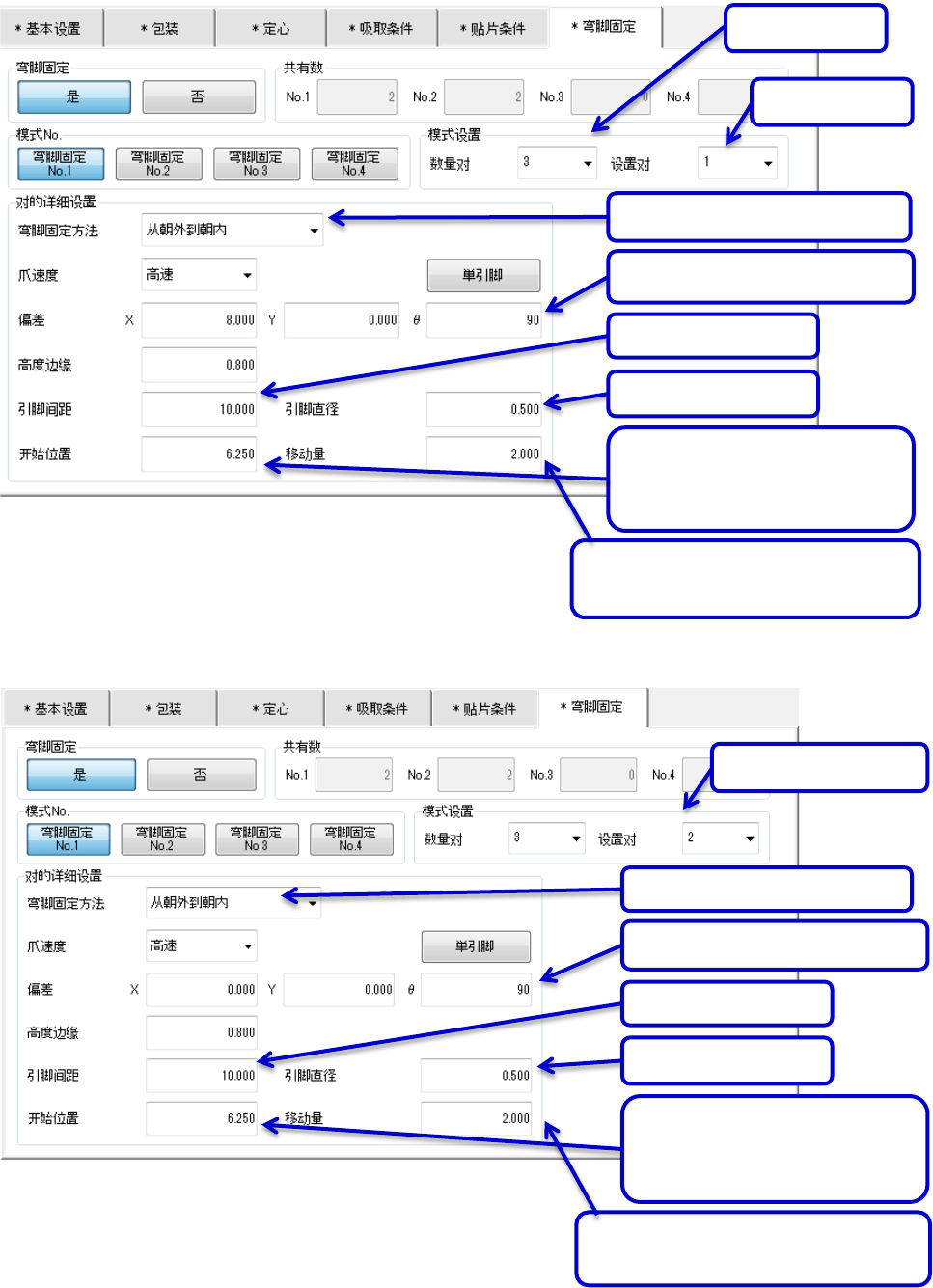

・为引脚 A 组时
・为引脚 B 组时
弯脚固定方法：从朝外到朝内
引脚间距：10
引脚直径：
0.5
开始位置：
按照引脚间距和引脚直径的值
自动计算得出。
移动量：在实际弯脚固定过程中，
一边确认引脚弯曲量一边进行调整。
偏差：
X:0
、
Y:0
、θ
90
设置对：切换为
2
数量对：3
弯脚固定方法：从朝外到朝内
引脚间距：10
引脚直径：0.5
开始位置：
按照引脚间距和引脚直径的值
自动计算得出。
移动量：在实际弯脚固定过程中，
一边确认引脚弯曲量一边进行调整。
偏差：
X:8
、
Y:0
、θ
90
设置对：
1
附录 弯脚固定补充
B-11

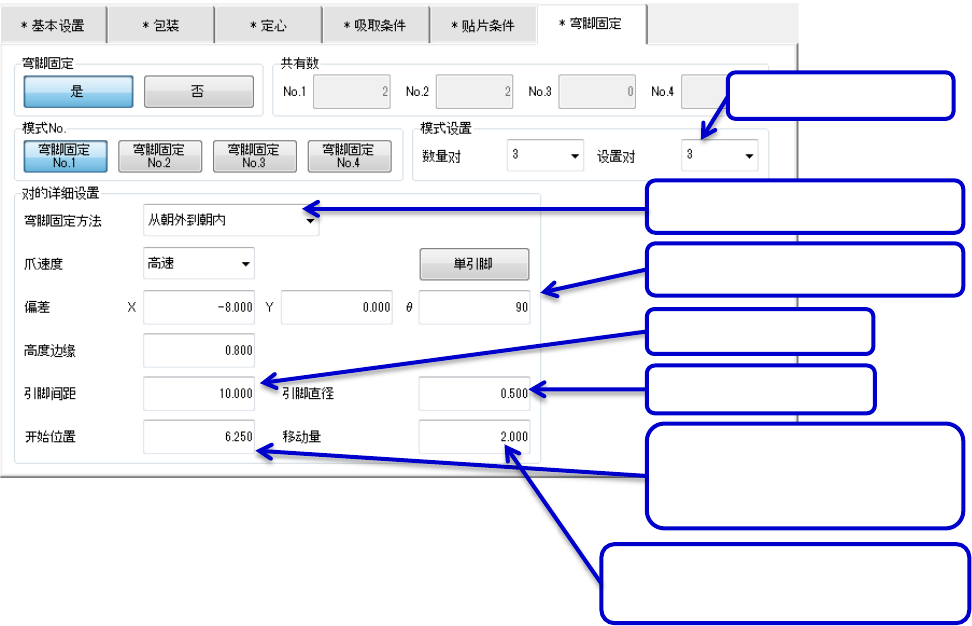

・为引脚 C 组时
弯脚固定方法：从朝外到朝内
引脚间距：10
引脚直径：0.5
开始位置：
按照引脚间距和引脚直径的值
自动计算得出。
移动量：在实际弯脚固定过程中，
一边确认引脚弯曲量一边进行调整。
偏差：
X:-8
、
Y:0
、θ
90
设置对：切换为 3
