附录 弯脚固定补充
B-15
5.2 关于单引脚设置

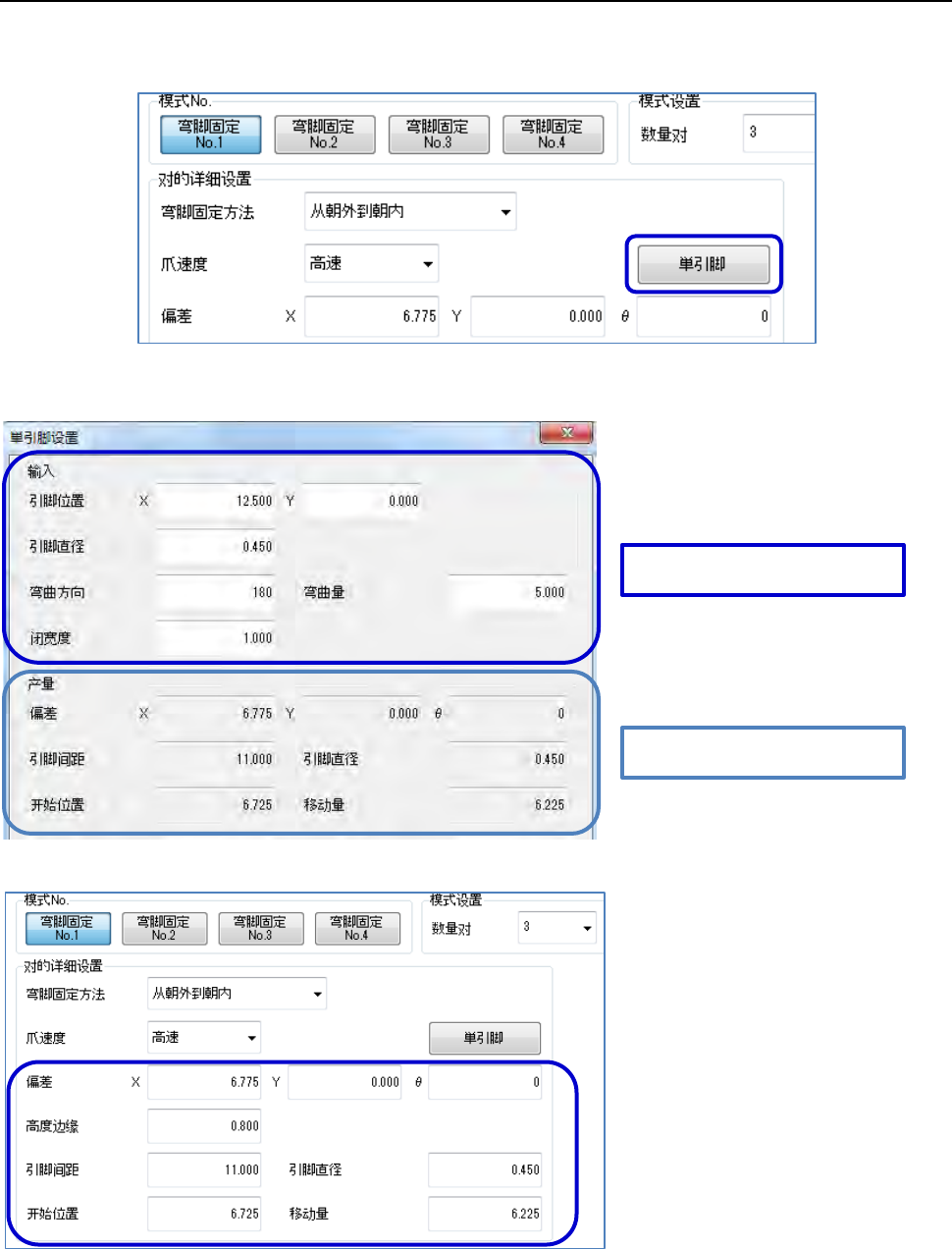

弯曲 1 个引脚时，在「单引脚设置」画面输入参数。
按下「单引脚」按钮，将显示「单引脚设置」画面。
在输入栏中输入希望弯曲引脚的信息。
按照输入的值，自动计算出弯曲指定引脚时弯脚固定头移动到的位置及爪的开闭量，并显示在输出栏中。
关闭「单引脚设置」画面，将输入在输出栏中所显示的偏差、引脚间距、引脚直径、开始位置、移动量。
输入栏→输入用户
输出栏→自动计算
附录 弯脚固定补充
B-16
5.3 1 个 1 个弯曲多个引脚时

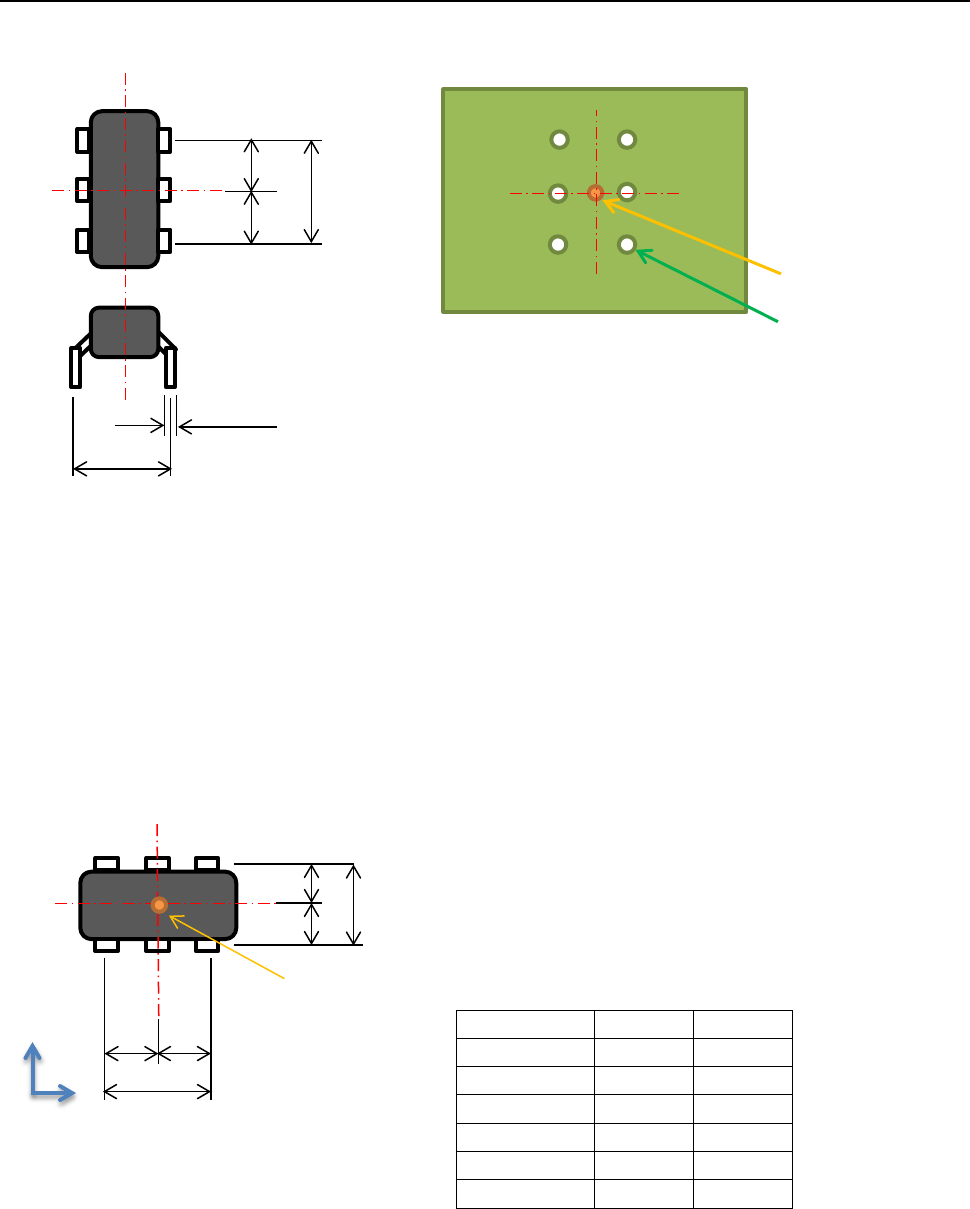

与 4.2 章相同，以下图 IC 为例说明输入方法。
此时有 6 个引脚，以其中 3 个引脚向任意方向弯曲为例输入数据。
首先考虑各引脚组的位置。
贴片角度为 90°，但以元件角度 0°为基准制作数据。
各引脚组的 XY 位置，以贴片点为基准制作而成。
各引脚位置如下表所示。
X
Y
引脚
A
8
5
引脚
B
0
5
引脚
C
-8
5
引脚
D
8
-5
引脚
E
0
-5
引脚
F
-8
-5
贴片点
8
8
Y
X
D
E
F
贴片点
插入孔
IC 尺寸
8
8
10
16
A
B
C
基板
A
B
C
元件角度
0
°时的
IC
尺寸
10
16
0.5
各引脚的位置
5
5
D
E
F
附录 弯脚固定补充
B-17
以

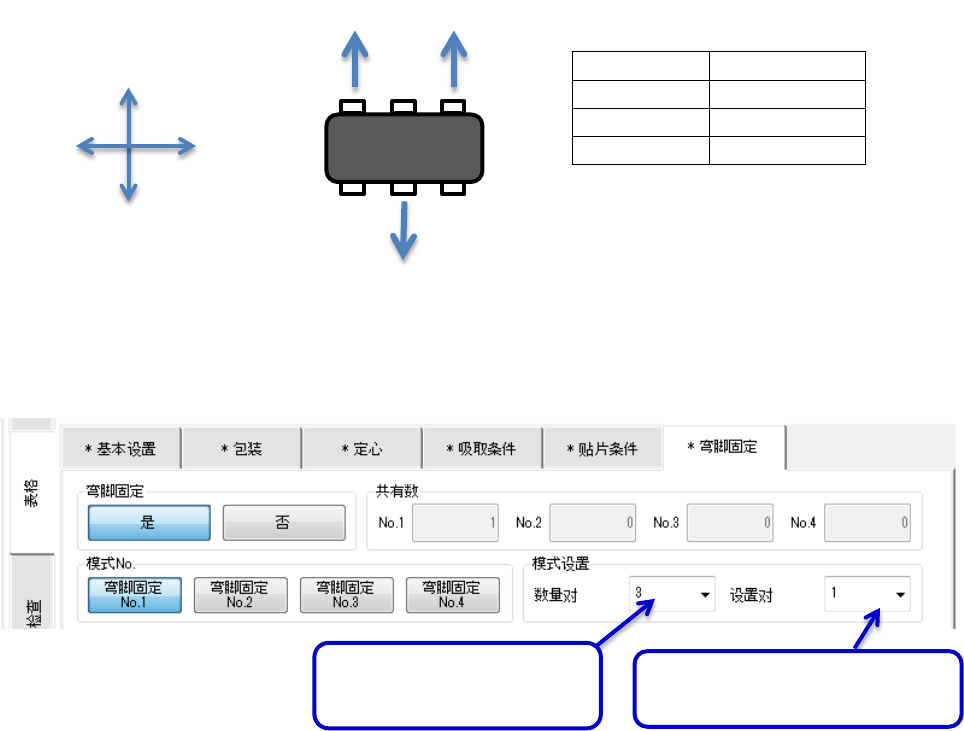

引脚 A、C、E 按下图箭头方向弯曲为例进行说明。
・ 因为要弯曲 A、C、E 共 3 个引脚，所以在模式设置的数量对中输入 3。
・ 按照引脚 A、C、E 的顺序实施弯曲，所以在设置对 1 中输入引脚 A 的数据，在设置对 2 中输入引脚
C 的数据，在设置对 3 中输入引脚 E 的数据。
弯曲方向
引脚
A
90
引脚
C
90
引脚
E
270
0°
90°
180°
270°
A
B
C
D
E
F
按照弯曲顺序输入各引脚数据。
此次弯曲引脚
A
、
C
、
E
共
3 个，所以数量对中输入 3
