7 WF 4 TX-Series V2 Instandhaltung Führungslager fetten, Y-Achsen-Linearführung und Y-Achsen-Maßstab reinigen 6 min 4 / 4 V O R S I C H T ! V o r d e r I n s t a n d h a l t u n g d i e S i c h e r h e i t s h i n w e …

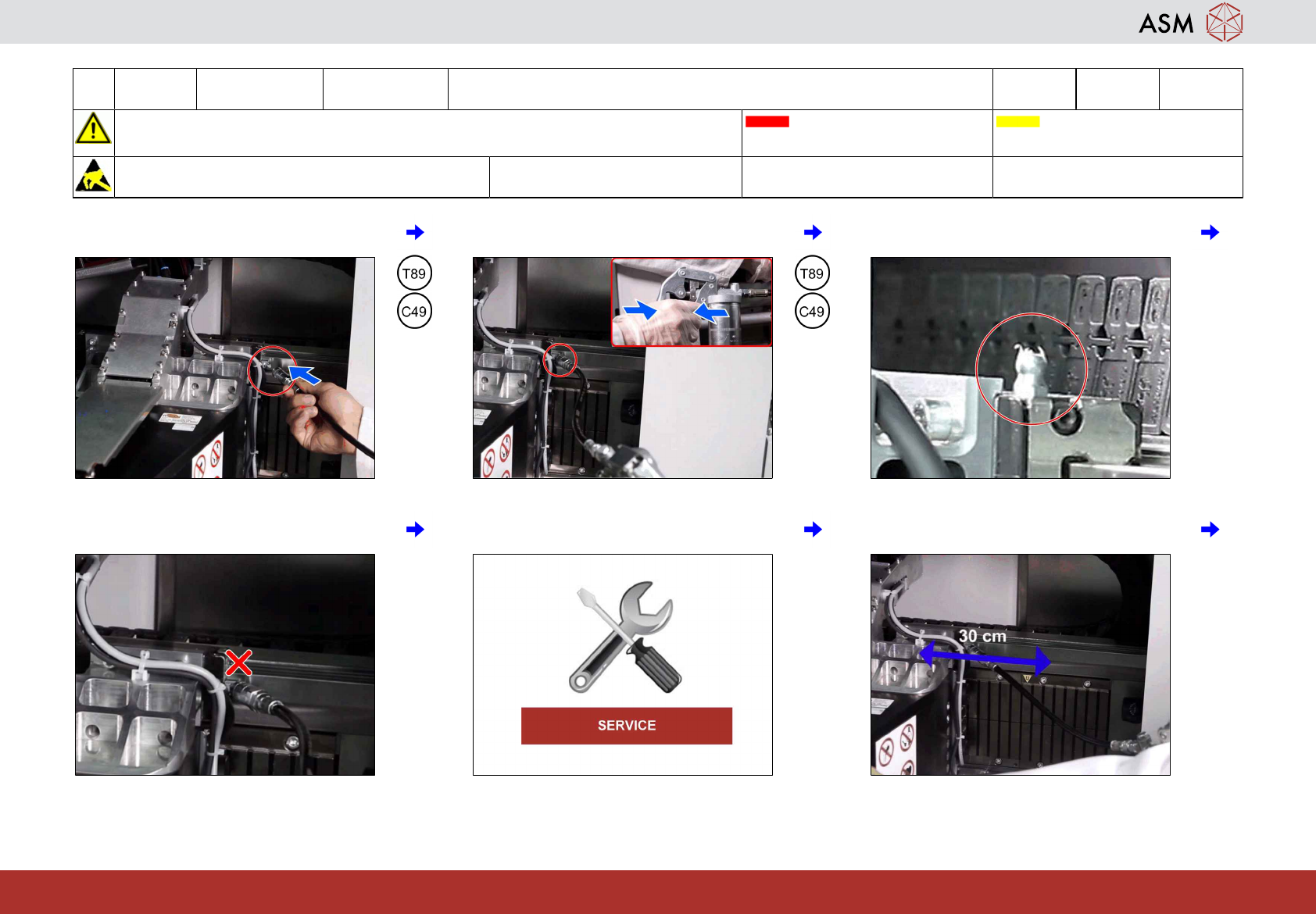

7 WF 4 TX-Series V2 Instandhaltung Führungslager fetten, Y-Achsen-Linearführung und Y-Achsen-Maßstab
reinigen
6 min 3 / 4
VORSICHT! Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung
beachten
Maschinenstatus AUS Transport leer
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T31, T89, T90
Verschleißteil: Verbrauchsstoffe:
C3, C5, C31, C49
www.asm-smt.com
13 Setzen Sie den Schlauch gerade auf
Schmiernippel auf.
14 Tragen Sie einen Fettpressen-Hub auf. 15 Fett tritt am Schmiernippel aus.
16 Wenn nicht, fahren Sie fort mit Schritt 18. 17 Wenn ja, kontaktieren Sie den Service. 18 Bewegen Sie die Y-Achse ca. 30cm vor
und zurück.
7 WF 4 TX-Series V2 Instandhaltung Führungslager fetten, Y-Achsen-Linearführung und Y-Achsen-Maßstab
reinigen
6 min 4 / 4
VORSICHT! Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung
beachten
Maschinenstatus AUS Transport leer
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T31, T89, T90
Verschleißteil: Verbrauchsstoffe:
C3, C5, C31, C49
www.asm-smt.com
19 Wiederholen Sie Schritt 13 bis 18 zwei-
mal.
20 Entfernen Sie überschüssiges Fett um den
Schmiernippel herum.
21 Wiederholen Sie Schritt 13 bis 20 an allen
anderen Schmiernippeln desselben Por-
tals.
22 Reinigen Sie die Linearführung der Y-
Achse.
23 Reinigen Sie den Maßstab der Y-Achse. 24 Wiederholen Sie Schritt 12 bis 23 an der
Y-Achse des anderen Portals.
8 WF 4 TX-Series V2 Instandhaltung Führungslager fetten, X-Achsen-Linearführung und X-Achsen-Maßstab
reinigen
6 min 1 / 3
VORSICHT! Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung
beachten
Maschinenstatus AUS Transport leer
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T89, T90
Verschleißteil: Verbrauchsstoffe:
C3, C5, C31, C49
www.asm-smt.com
1 Montieren Sie den Schmiernippeladapter
X-Achse.
2 Montieren Sie die Hubbegrenzung 0,15
gr. für die X-Achse an der Fettpresse.
3 Verschieben Sie das Portal in eine gute
Arbeitsposition.
4 Setzen Sie den Adapter gerade auf
Schmiernippel auf.
5 Tragen Sie einen Fettpressen-Hub auf. 6 Fett tritt am Schmiernippel aus.
