00198583-02_JC_PM_WF4_TX_V2_DE - 第36页
www.asm-smt.com

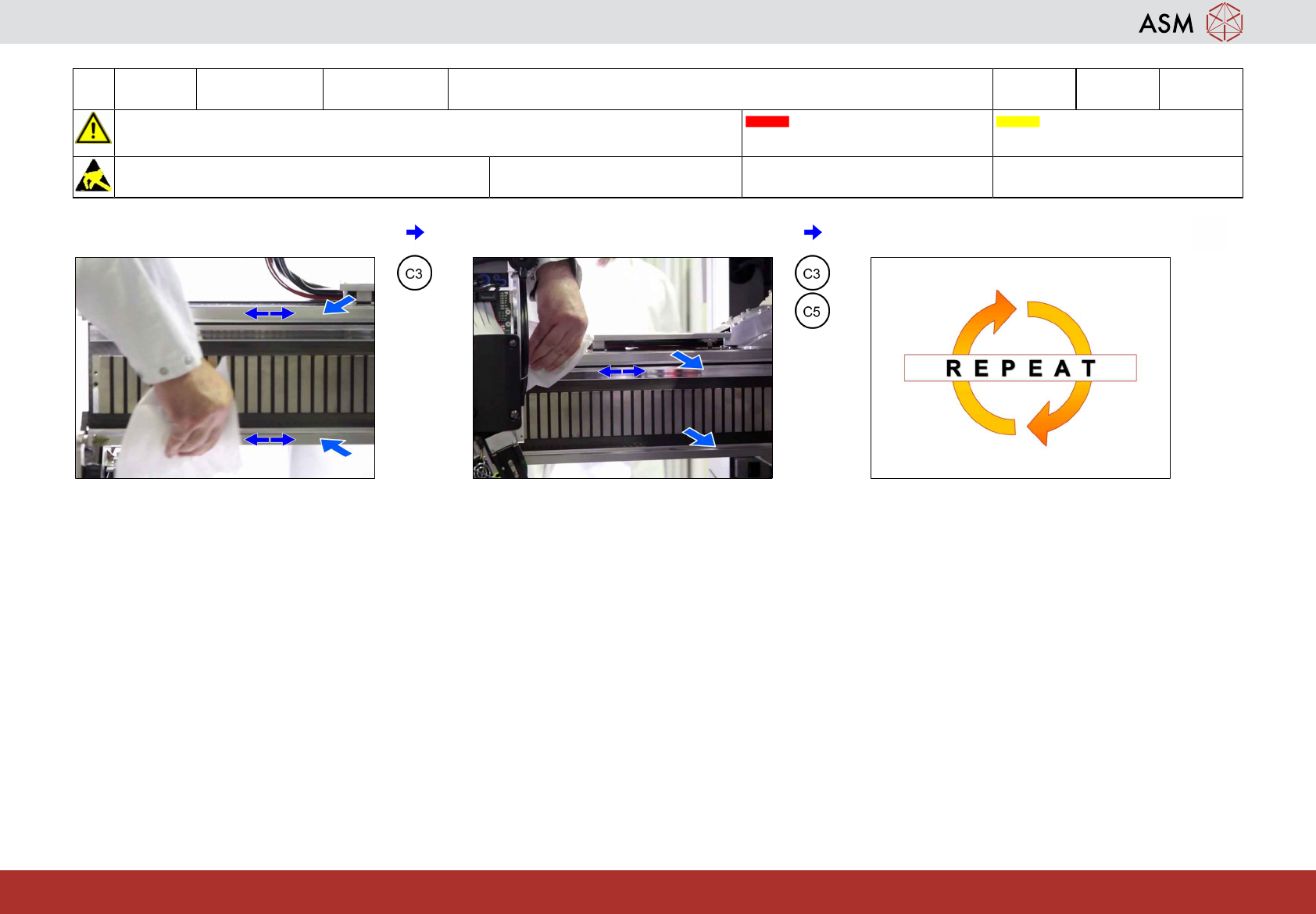

8 WF 4 TX-Series V2 Instandhaltung Führungslager fetten, X-Achsen-Linearführung und X-Achsen-Maßstab
reinigen
6 min 3 / 3
VORSICHT! Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung
beachten
Maschinenstatus AUS Transport leer
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T89, T90
Verschleißteil: Verbrauchsstoffe:
C3, C5, C31, C49
www.asm-smt.com
13 Reinigen Sie die Linearführung der X-
Achse.
14 Reinigen Sie den Maßstab der X-Achse. 15 Wiederholen Sie Schritt 4 bis 14 an der X-
Achse des anderen Portals.
www.asm-smt.com

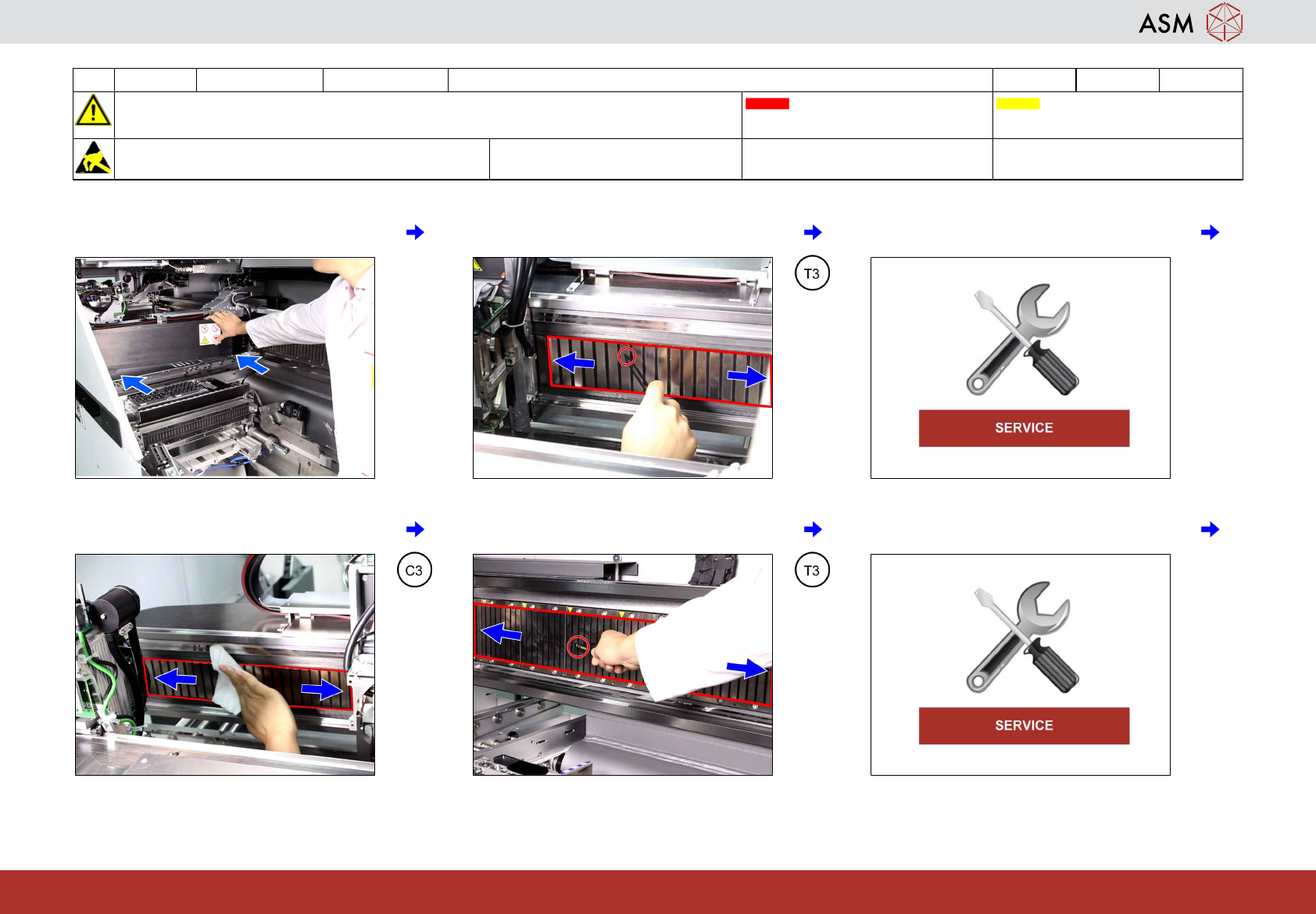

9 WF 4 TX-Series V2 Instandhaltung Magnetflächen an X- und Y-Achse prüfen und reinigen 1,5 min 1 / 2
VORSICHT! Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung
beachten
Maschinenstatus AUS Transport leer
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T3
Verschleißteil: Verbrauchsstoffe:
C3
www.asm-smt.com
1 Verschieben Sie an Stellplatz 1 alle Por-
tale bis zum Anschlag.
2 Prüfen Sie die X-Achsenmagnete auf Ver-
schmutzung und Beschädigung.
3 Wenn Sie eine Beschädigung entdecken,
kontaktieren Sie den Service.
4 Wenn das OK ist, reinigen Sie die X-Ach-
senmagnete.
5 Prüfen Sie die Y-Achsenmagnete auf Ver-
schmutzung und Beschädigung.
6 Wenn Sie eine Beschädigung entdecken,
kontaktieren Sie den Service.
