线速 (Line Speed)线速 (Line Speed)
点击点击 功能功能
用于设定针头在程序中插入此命令的位置上的行进速度（mm/s），它优先于系统默认的线段速度设置。
线段开始 (Line Start)线段开始 (Line Start)
点击点击 功能功能
将当前XYZ位置记录为一个用于线段点胶的线段起点。
注：注：对于一条线段来说，命令的正确序列如下：（1） 线段起点（2） 线段中间点（3） 线段结束点。
循环地址 (Loop Address)循环地址 (Loop Address)
点击点击 功能功能
双击地址并
从下拉菜单
中进行选择
程序循环回到一个特定地址（A）或标签，循环次数采用“计数”（Count）中设定的次数。
参数参数 描述描述
地址
(Address)
程序将跳转至的地址（A）或标签号。跳转地址（A）或标签必须在当前地址之前。
计数
(Count)
执行循环的次数
标记调整 (Mark Adjust)标记调整 (Mark Adjust)
点击点击 功能功能
双击地址并
从下拉菜单
中进行选择
当结合“查找标记”命令使用时，可让系统查找“查找标记”命令的No.（编号）字段中设定的基准标记。当系统找
到标记后，会检查工件的XY位置并对点胶路径作出相应调整。
多针头 (Multi Needle)多针头 (Multi Needle)
点击点击 功能功能
双击地址并
从下拉菜单
中进行选择
安装多台点胶设备时，确定点胶设备（即针头编号）根据此命令来执行命令。目前最多可安装5台点胶设备，所以针
头编号参数为1–5。
注：注：为了使这项功能正常运行，必须另外安装并设置点胶设备。请参见第120页“附录E-多针头设置和使用”。
附录A - 命令功能参考（续）附录A - 命令功能参考（续）
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
PROPlus / PRO PROPlus / PRO 系列自动点胶系统
103
输出 (Output)输出 (Output)
点击点击 功能功能
可让程序从指定的输出端口发出输出信号。
参数参数 描述描述
端口（1–8） 用于设定输出端口号
0 Off, 1 On 关闭或开启输出
停驻位置 (Park Position)停驻位置 (Park Position)
点击点击 功能功能
使针头移动到“系统设置”屏幕上“停驻位置”中设定的停驻位置。
PTP（点到点）速度 [Ptp (Point to Point) Speed]PTP（点到点）速度 [Ptp (Point to Point) Speed]
点击点击 功能功能
双击地址并
从下拉菜单
中进行选择
用于设定机械手在程序中插入此命令的位置上从一点到另一点的加速度（设为百分比），它优先于系统默认的点到
点速度设置。
QA获取 (QA Capture)QA获取 (QA Capture)
点击点击 功能功能
双击地址并
从下拉菜单
中进行选择

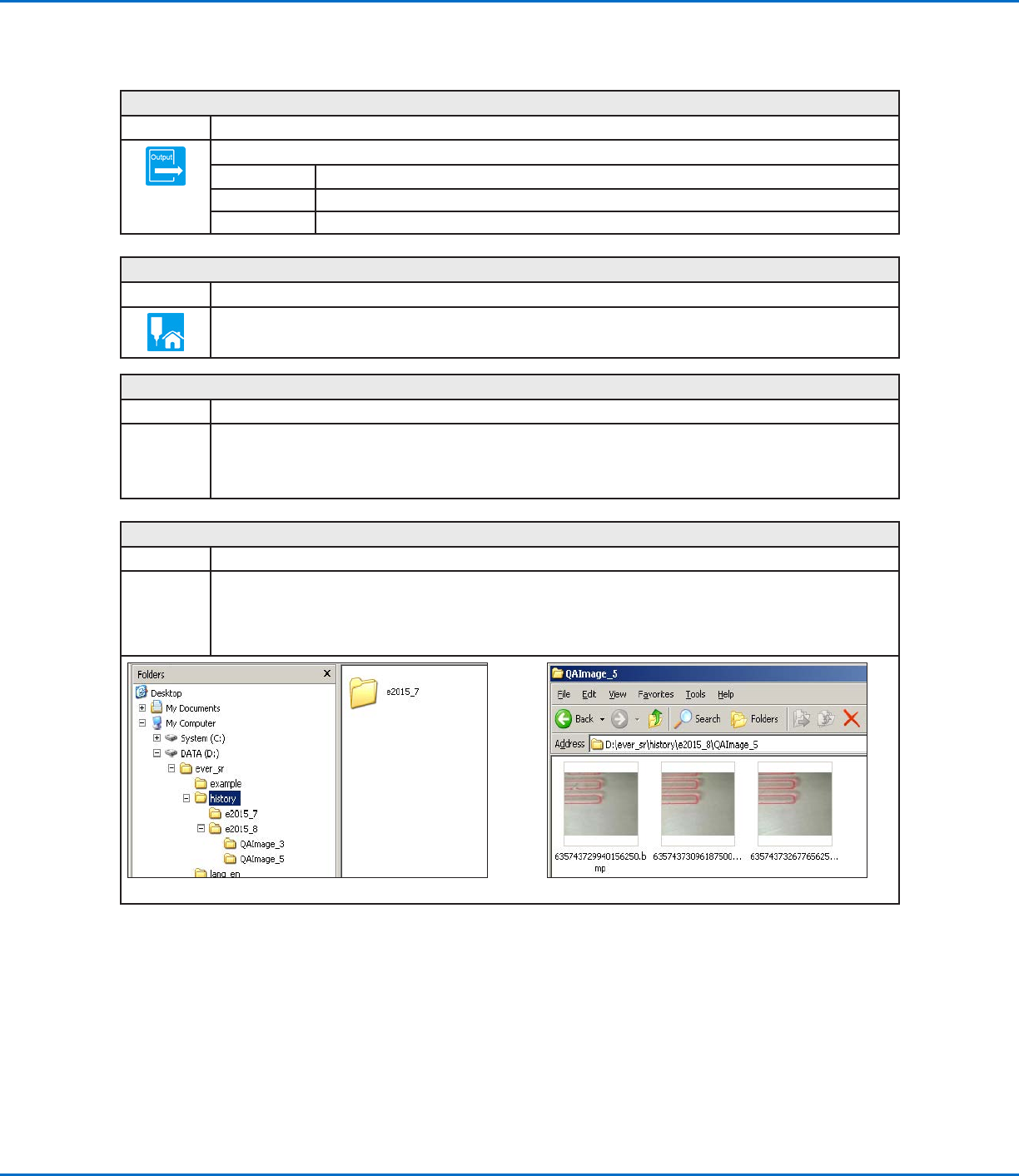

保存该项命令规定的XYZ坐标上的摄像头抓取的图片。图像存储在D:\ever_sr\history目录下.
每执行一个QA获取命令，系统会生成一个子目录（储存在D:\ever_sr\history目录下），并以命令执行的日期来命
名。QA图像的文件保存路径为：
D:\ever_sr\history \eXXXX_YY\QAImage_ZZ，XXXX 为年，YY 为月，ZZ为日。
QA获取命令生成的目录结构 存储的QA获取图像示例
附录A - 命令功能参考（续）附录A - 命令功能参考（续）
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
PROPlus / PRO PROPlus / PRO 系列自动点胶系统
104
矩阵调整 (Rectangle Adjust)矩阵调整 (Rectangle Adjust)
点击点击 功能功能
双击地址并
从下拉菜单
中进行选择
仅在“步骤&重复”程序中使用，与“摄像头触发器”和“触发标记”命令一起使用，以使系统针对工件摆放中的任
何XY方向变化来调整程序（从一个工件到另一个工件）。
注： 注：
· 仅在“步骤&重复”程序中使用“摄像头触发器”，“触发标记”和“矩阵调整”命令（用于矩阵点胶）。
· 关于使用此命令的详细步骤，请参见第68页“如何在步骤&重复程序中使用触发标记”。
· 当使用“ 摄像头触发器”，“ 触发标记”和“ 矩阵调整”时，必须将“路径的步骤&重复”参数设置为“ S路
径”。
设置点胶端口 (Setup Dispense Port)设置点胶端口 (Setup Dispense Port)
点击点击 功能功能
双击地址并
从下拉菜单
中进行选择
允许您同时开启多个输出端口。例如，要想开启端口1、2和3，应输入“1.2.3”（端口号之间是英文句号，无空
格）。默认设置为端口0。
