矩阵调整 (Rectangle Adjust)矩阵调整 (Rectangle Adjust)
点击点击 功能功能
双击地址并
从下拉菜单
中进行选择
仅在“步骤&重复”程序中使用，与“摄像头触发器”和“触发标记”命令一起使用，以使系统针对工件摆放中的任
何XY方向变化来调整程序（从一个工件到另一个工件）。
注： 注：
· 仅在“步骤&重复”程序中使用“摄像头触发器”，“触发标记”和“矩阵调整”命令（用于矩阵点胶）。
· 关于使用此命令的详细步骤，请参见第68页“如何在步骤&重复程序中使用触发标记”。
· 当使用“ 摄像头触发器”，“ 触发标记”和“ 矩阵调整”时，必须将“路径的步骤&重复”参数设置为“ S路
径”。
设置点胶端口 (Setup Dispense Port)设置点胶端口 (Setup Dispense Port)
点击点击 功能功能
双击地址并
从下拉菜单
中进行选择
允许您同时开启多个输出端口。例如，要想开启端口1、2和3，应输入“1.2.3”（端口号之间是英文句号，无空
格）。默认设置为端口0。
附录A - 命令功能参考（续）附录A - 命令功能参考（续）
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
PROPlus / PRO PROPlus / PRO 系列自动点胶系统
105
步骤&重复X (Step & Repeat X)步骤&重复X (Step & Repeat X)
点击点击 功能功能
在多个相同的工件上进行点胶图案的重复，工件被安装在一个治具上并在行与列方向上都作好对齐。
参数参数 描述（请参见下面图例）描述（请参见下面图例）
X偏移 各工件在X方向上的间距（mm）
Y偏移 各工件在Y方向上的间距（mm）
列（X） X方向上的列数
行（Y） Y方向上的行数
1.S路径或
2.N路径
图案行进路径。为S形图案选择“1.S路径”或为N形图案选择“2.N路径”
地址 “步骤&重复X”命令开始的地址
X偏移
(in mm)
Y偏移
(in mm)
行（Y）
列（X）

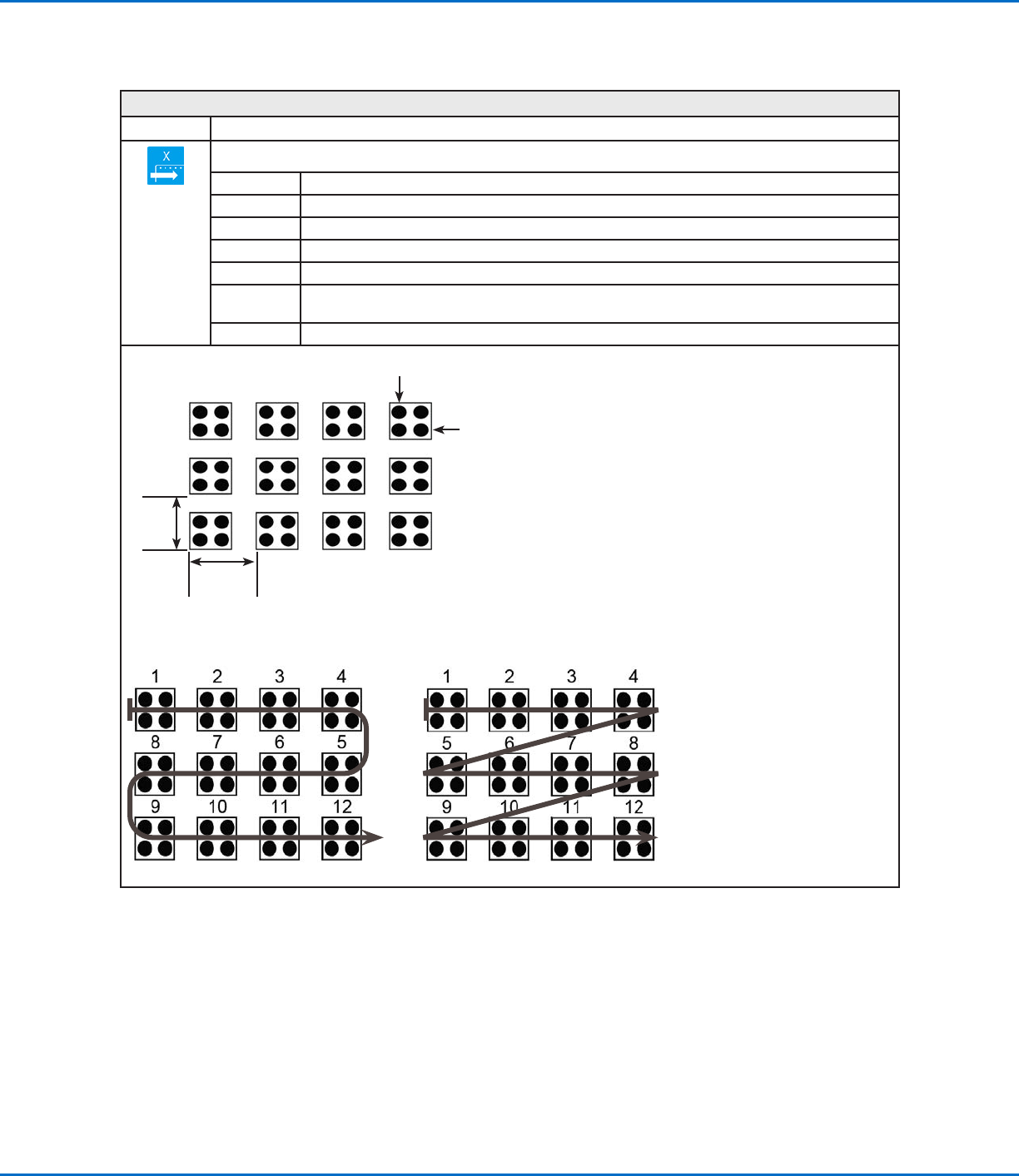

一个“步骤&重复”命令中的X和Y偏移实例
步骤&重复X，S路径 步骤&重复X，N路径
“1.S路径”和“2.N路径”选项的差别
附录A - 命令功能参考（续）附录A - 命令功能参考（续）
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
PROPlus / PRO PROPlus / PRO 系列自动点胶系统
106
步骤&重复Y (Step & Repeat Y)步骤&重复Y (Step & Repeat Y)
点击点击 功能功能
同“步骤&重复X”完全一样，唯一不同是Y轴（而非X轴）具有优先级（如下所示）。
步骤&重复X，S路径 步骤&重复Y、S路径

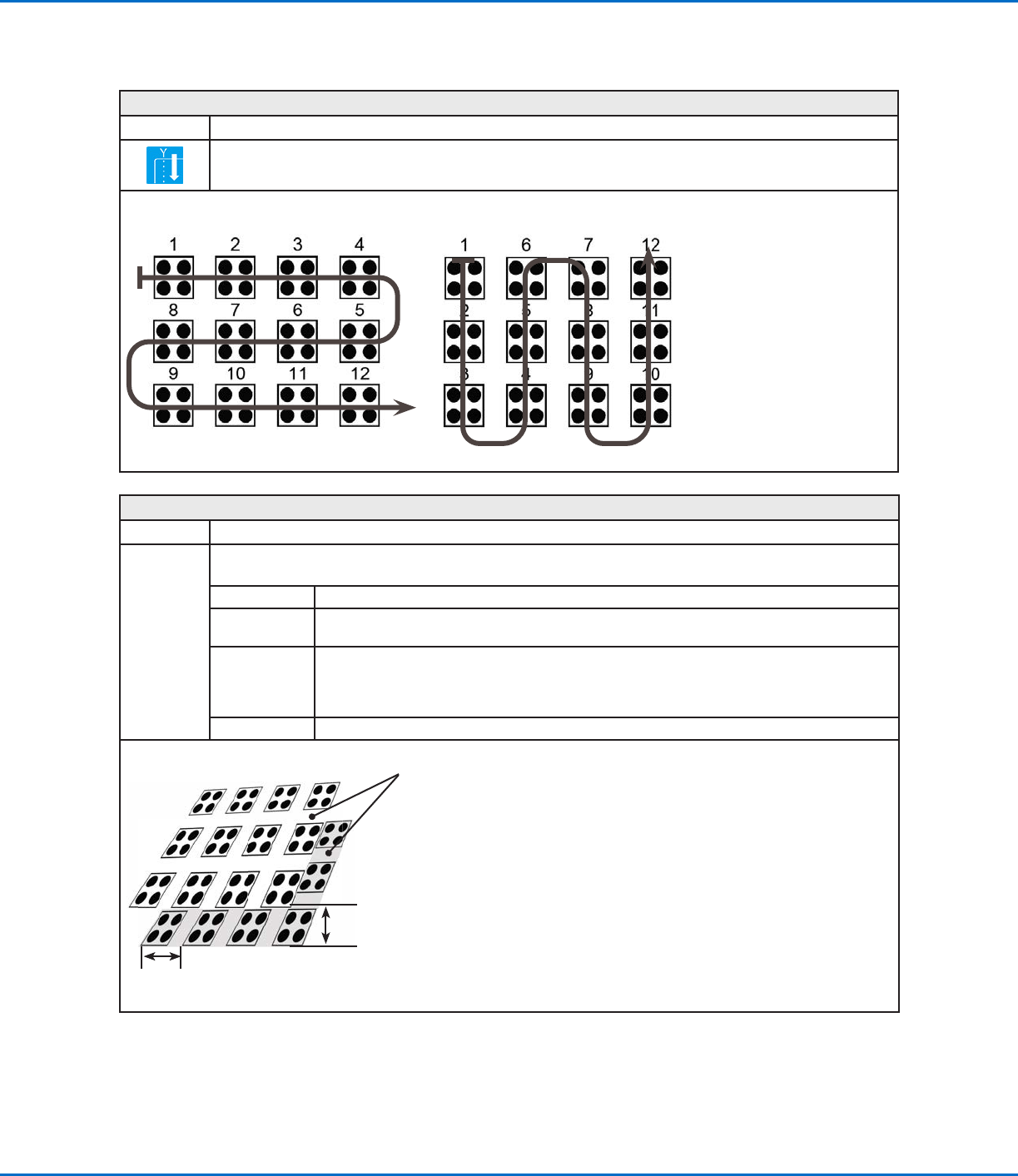

“步骤&重复X”与“步骤&重复Y”的差别
步进和重复 Z (Step & Repeat Z)步进和重复 Z (Step & Repeat Z)
点击点击 功能功能
双击地址并
从下拉菜单
中进行选择
可以将胶型重复点涂到安装在固定板上并成排成列对齐的许多相同工件上。
参数参数 描述描述
Z 偏移 (Z
Offset)
Z 方向每个工件层级之间的距离 (mm)。
范围： 0.1–100 (mm)
层级 (Tier) Z 方向的层级数：
· 正 Z 值向下朝工作台面移动针头。
· 负 Z 值向上朝远离工作台面的方向移动针头。
范围： 1–9999
标签 (Label) “步进和重复 Z”命令开始的地址。
Y 偏移 (in mm)
层级
Z 偏移
(in mm)
Z 偏移和层级参数示意图
附录A - 命令功能参考（续）附录A - 命令功能参考（续）
