www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
PROPlus / PRO PROPlus / PRO 系列自动点胶系统
109
附录B - 非向导设置程序附录B - 非向导设置程序
所有设置和校准程序都是在机械手初始设置向导的引导下完成的，在进行任何系统更改（包括针头更换）后，应使用该
向导完成设置和校准。不过，可以单独执行本附录中的程序，此处提供这些程序仅供您需要时参考。

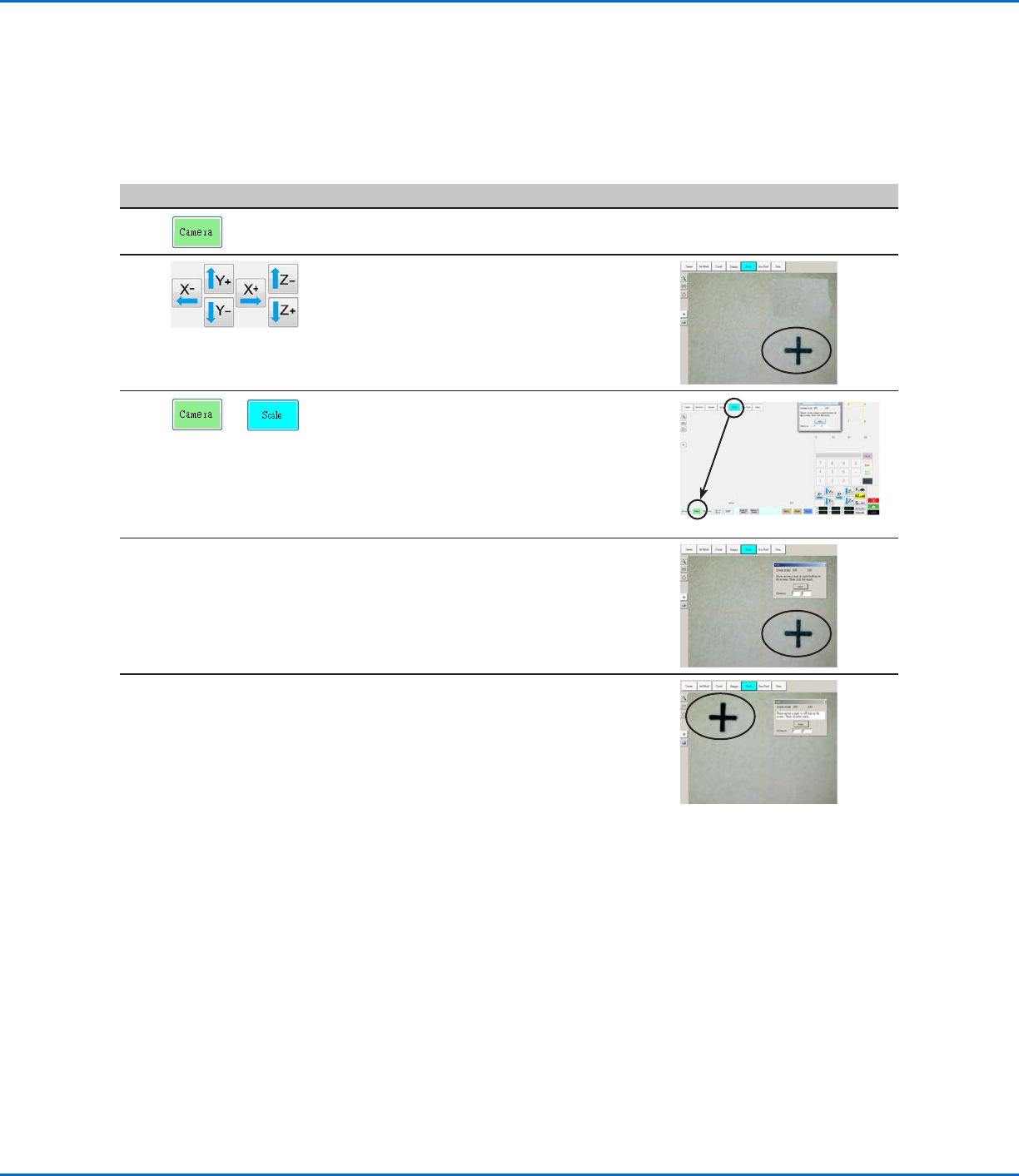

设置摄像头缩放设置摄像头缩放
## 点击点击 操作步骤操作步骤 基准图像基准图像
1
· 单击“摄像头”选项卡。
2
· 将摄像头微动到位于工件右下角的参考点。
· 对图像聚焦。有关摄像头聚焦的说明，请根
据需要参阅第17页的“摄像头”。
3
> >
· 点击“摄像头”标签，然后点击“缩放”。
这样会打开“缩放”窗口。
注：注：当摄像头查看一个对象时，会将像素转
换为一个真实测量值。为了让摄像头准确地
完成转换，您必须通过设置摄像头缩放标度
来“告诉”摄像头查看对象相对于像素/英尺
的大小。
4
· 在工件上选择一个基准点，并使摄像头移
动，从而让基准点位于摄像头屏幕右下角，
然后点击该点。
5
· 再次使摄像头移动，直到基准点位于摄像头
屏幕左上角，然后点击该点。
这样就完成了摄像头缩放设置。
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
PROPlus / PRO PROPlus / PRO 系列自动点胶系统
110

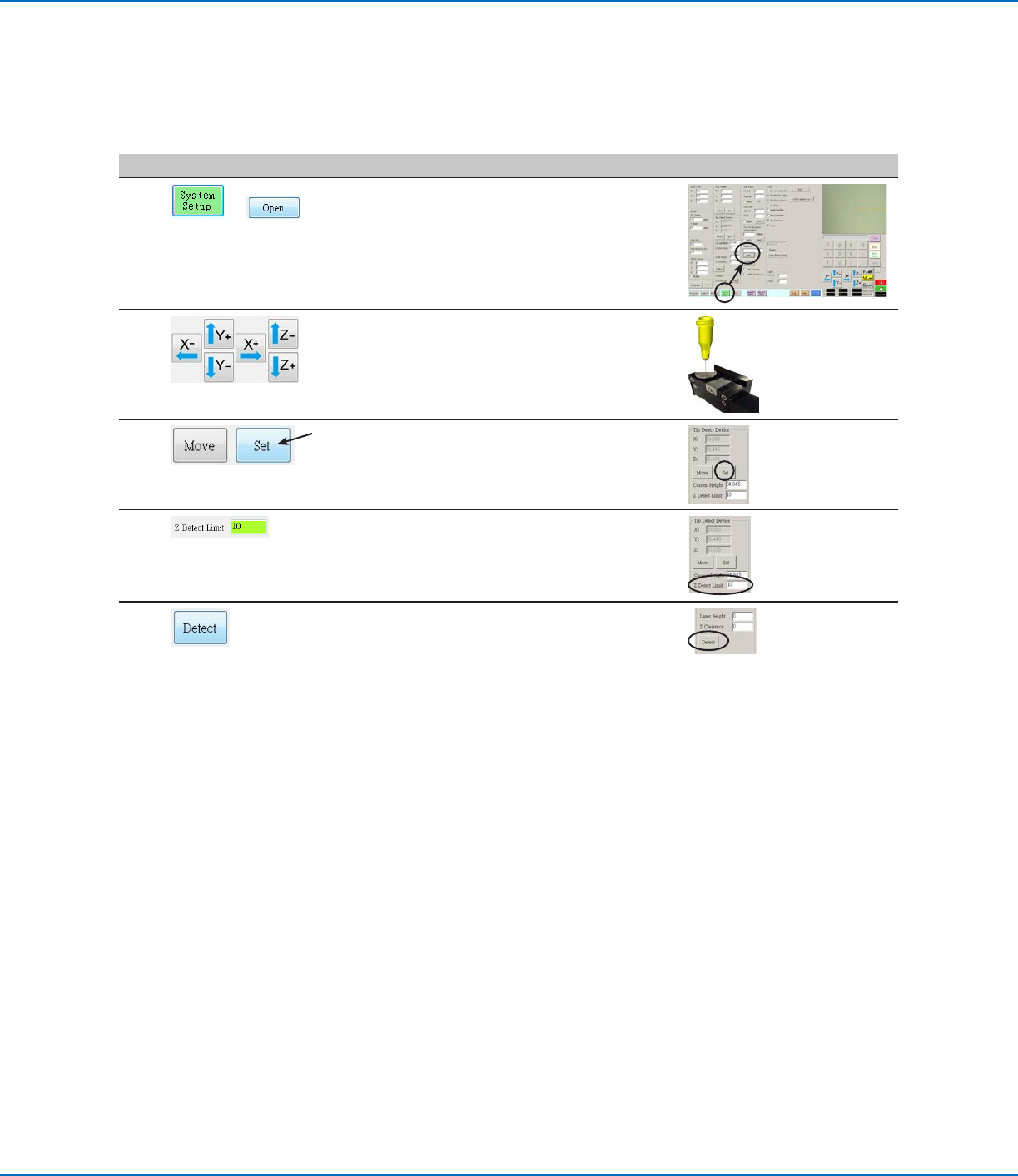

（仅适用于非镭射系统）设置针头探测器（仅适用于非镭射系统）设置针头探测器
## 点击点击 操作步骤操作步骤 基准图像基准图像
1
> >
· 点击“系统设置 > 打开”。
2
· 对针头进行移动，直到处于针头探测传感器
上方约2 mm处。
3
· 在“针头检测装置”项下点击“设定”
（SET）（位于“移动”旁边）。
· 在出现确认提示时点击“是”（YES）/“确
定”（OK）。
4
· 在“针头检测装置”项下， Z轴检测限制值
输入10（mm）。
· 在出现确认提示时点击“是”（YES）/“确
定”（OK）。
5
· 在“针头检测装置”项下点击“检测”
（DETECT）。
· 在出现确认提示时点击“是”（YES）/“确
定”（OK）。
机械手将针头抬升至Z=0，然后将针头降低至
传感器上，检测针头偏移。
附录B - 非向导设置程序（续）附录B - 非向导设置程序（续）
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
PROPlus / PRO PROPlus / PRO 系列自动点胶系统
111
附录B - 非向导设置程序（续）附录B - 非向导设置程序（续）

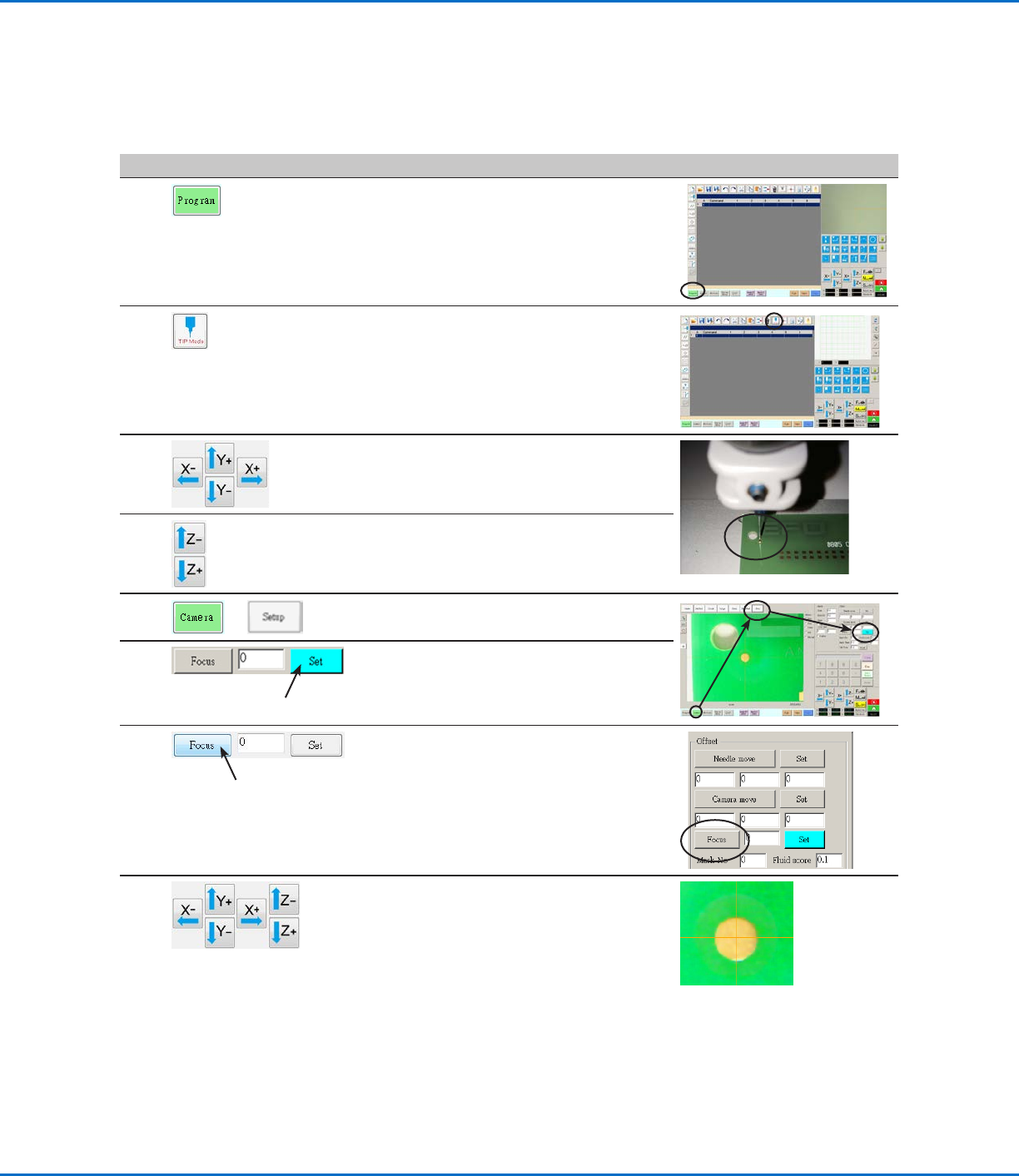

利用摄像头焦点设置针头-工件偏移值（Z轴工作高度）利用摄像头焦点设置针头-工件偏移值（Z轴工作高度）
## 点击点击 操作步骤操作步骤 基准图像基准图像
1
· 点击“程序”（PROGRAM）标签。
2
· 点击“CCD模式”图标，切换到针头模式
（Tip Mode）。
3
· 使针头移动至工件上一个理想的基准点。
4
· 向下移动针头，直到在不接触表面的前提下
尽可能靠近工件。
5
> >
· 点击“摄像头 > 设置”（CAMERA >
SETUP）可回到“偏移”字段。
6
· 点击位于“焦点”旁边的“设定”
（SET）。
注：“设定”钮应当显示为亮蓝色。
7
· 点击“设定”旁边的“焦点”（FOCUS）。
8
· 移动摄像头，直到摄像头十字准线与之前创
建的胶点居中对齐。
· 聚焦摄像头，直到胶点图像变得清晰。有关
摄像头聚焦的说明，请根据需要参阅第17页
的“摄像头”。
