www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
PROPlus / PRO PROPlus / PRO 系列自动点胶系统
112
图标名称图标名称 图标图标 功能功能
打开一个
文件
打开一个文件
显示所有层
显示打开的DXF文件的所
有层
隐藏所有层
隐藏打开的DXF文件的所
有层
查看全部
压缩或重新设定显示大
小，以便让打开的DXF文
件的所有点全都显示在屏
幕视图区中。
缩放
缩放至所选区域
选择全部 选择DXF文件中所有点
图标名称图标名称 图标图标 功能功能
选择范围 仅选择矩形区域内的点
直接选择 选择一个元素
取消选择 取消任何选择
单点点胶 为一张导入的DXF图像上
的所有选中点插入“单点
点胶”命令
线段点胶
为一张导入的DXF图像上
的所有选中的图形插入“
线段点胶”命令
选项
请参阅第86页“设置DXF
导入首选项”。
附录C - DXF文件的导入附录C - DXF文件的导入
本附录概述了DXF屏幕的组件，以及导入DXF文件的操作程序。

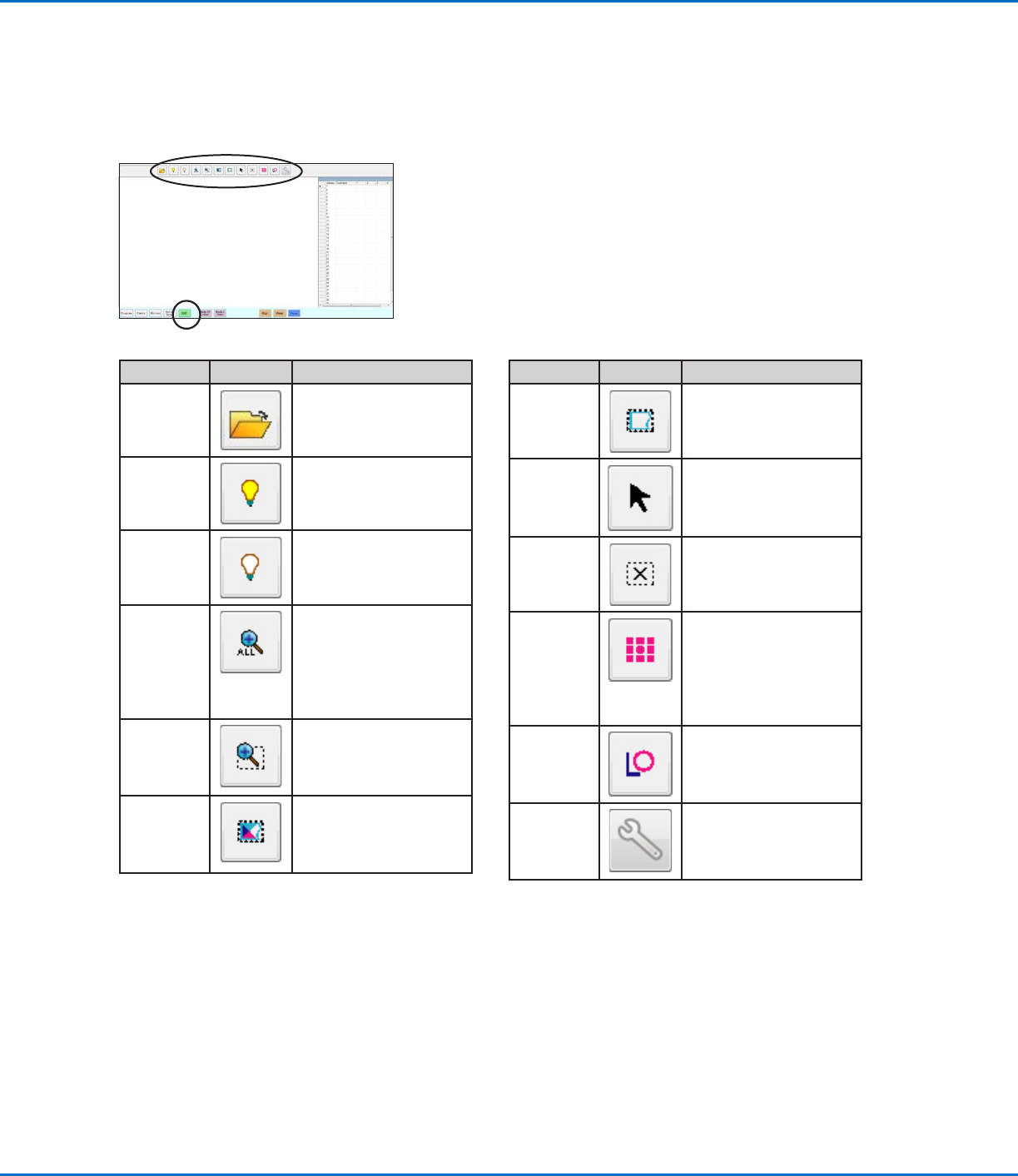

DXF屏幕概览DXF屏幕概览
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
PROPlus / PRO PROPlus / PRO 系列自动点胶系统
113

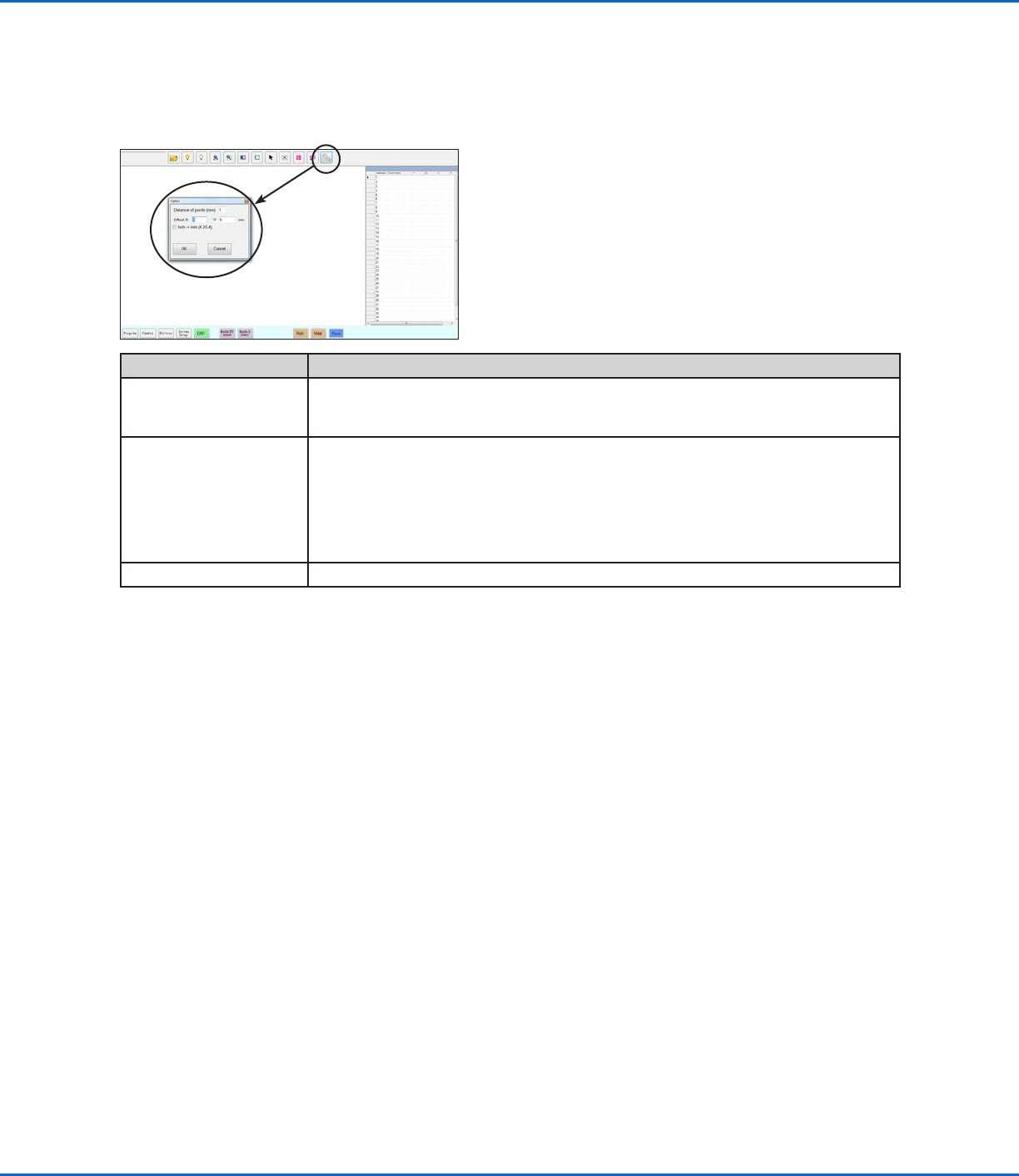

设置DXF导入首选项设置DXF导入首选项
点击DXF屏幕上的“选项”图标，设置DXF导入首选项。
项目项目 描述描述
点距（mm） 用于指定当一条曲线被转换为坐标时，曲线上任意两点间的距离。例如，当该值设为1并
且一条10mm长的曲线被转换为命令后，将带来一系列线段起点、线段中间点和线段结束
点命令，它们共同构成一条共含11个点的曲线。
偏移X和Y 在使用“单点点胶”或“线段点胶”创建程序命令后，所产生的XY值可能为负数值。这
样，在“辅助视图”屏幕上会发现无法在网格上看到导入点了。要想解决此问题，在“
选项”窗口的偏移项下输入X和/或Y值，使导入的XY值变为正值。例如，如果导入的XY值
为-150, -150, 0，那么偏移X设为200，偏移Y设为200，点击“确定”，然后再次点击“
单点点胶”或“线段点胶”进行刷新。新值将是50, 50, 0，在进入“程序”屏幕后将可
以在“辅助视图”屏幕网格上看到点的显示。
英寸 > 毫米 （X 25.4） 使显示单位在公制和英制之间进行切换。确认是否希望以mm作为显示单位。
附录C - DXF文件的导入（续）附录C - DXF文件的导入（续）
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
PROPlus / PRO PROPlus / PRO 系列自动点胶系统
114

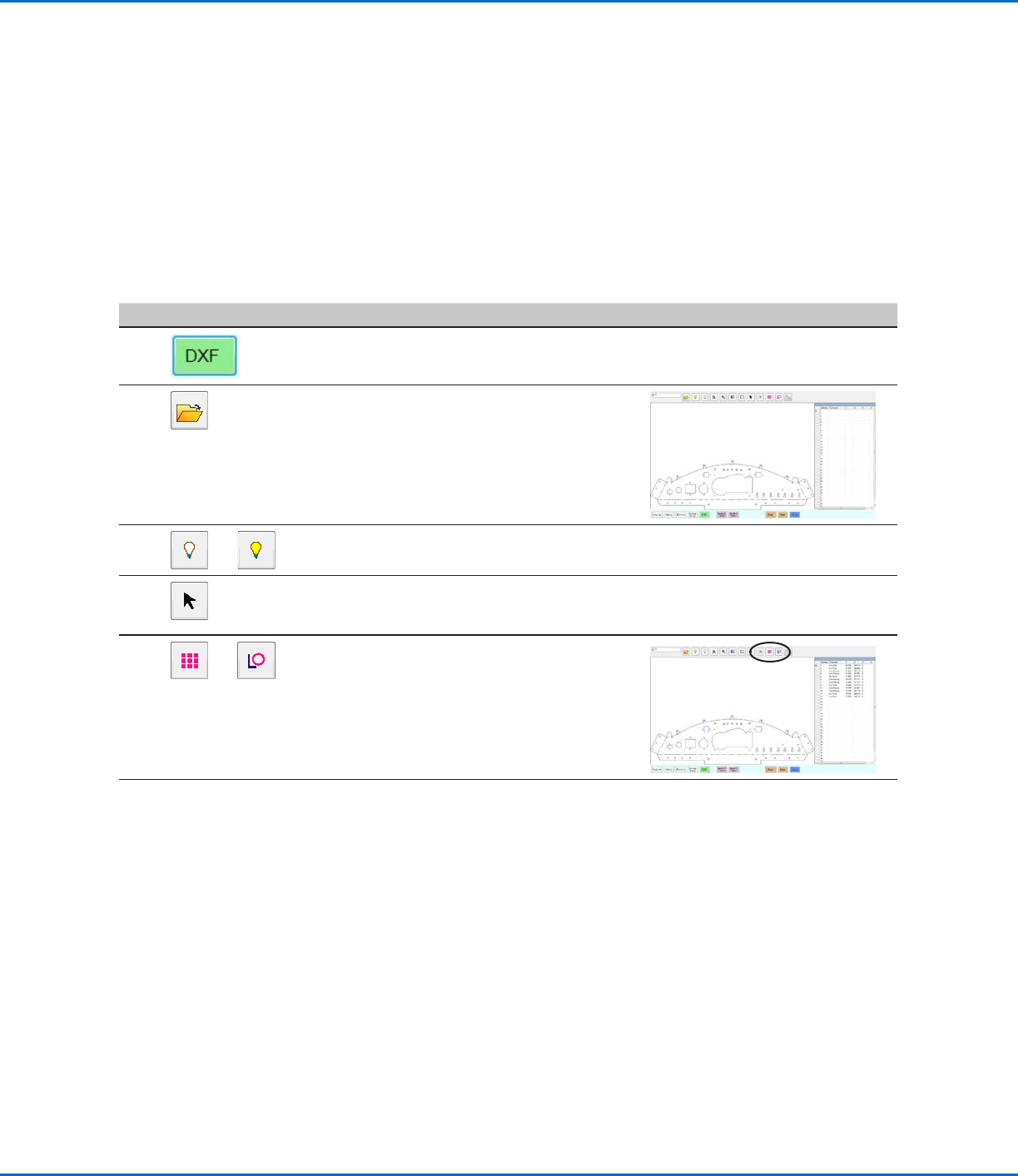

如何导入DXF文件如何导入DXF文件
前提条件:前提条件:
系统已完成正确设置。请参阅第43页上的“设置和校准系统（必需）”。
如果更换了针头或 Z 轴头的任何元件，请使用机械手初始设置向导重复系统设置和校准。请参阅第44页的“使用平
台初始设置向导设置系统”。
系统处于正确模式下（针头或CCD模式）。
工件的 DXF 文件位于 DispenseMotion 控制器上。
定位板上已正确安放实际工件。
## 点击点击 操作步骤操作步骤 基准图像基准图像
1
· 点击DXF。
“主视图”屏幕上会出现DXF屏幕。
2
· 打开您希望将其转换成一项程序的DXF
文件。
文件会显示在“主视图”屏幕上。
3
或 或
· 如要隐藏或显示层，可点击“隐藏所有
层”或“显示所有层”。
4
· 选择您希望在其上进行点胶的点和/或
线。有关所有选项图标的介绍，请参见
112页“DXF屏幕概览”。
5
或 或
· 点击POINT DISPENSE（用于单点点胶）
或LINE DISPENSE（用于线段、弧线和
圆）。
系统会生成用于创建所选图案的程序命
令。
续
