PROPlus / PRO PROPlus / PRO 系列自动点胶系统
21
检查摄像头、镭射系统(只限PROPlus/L、PRO/L)及点胶机的安装检查摄像头、镭射系统(只限PROPlus/L、PRO/L)及点胶机的安装
为防止摄像头或镭射系统的损坏（如有），请确保点胶针头的位置低于摄像头和镭射系统的底部。

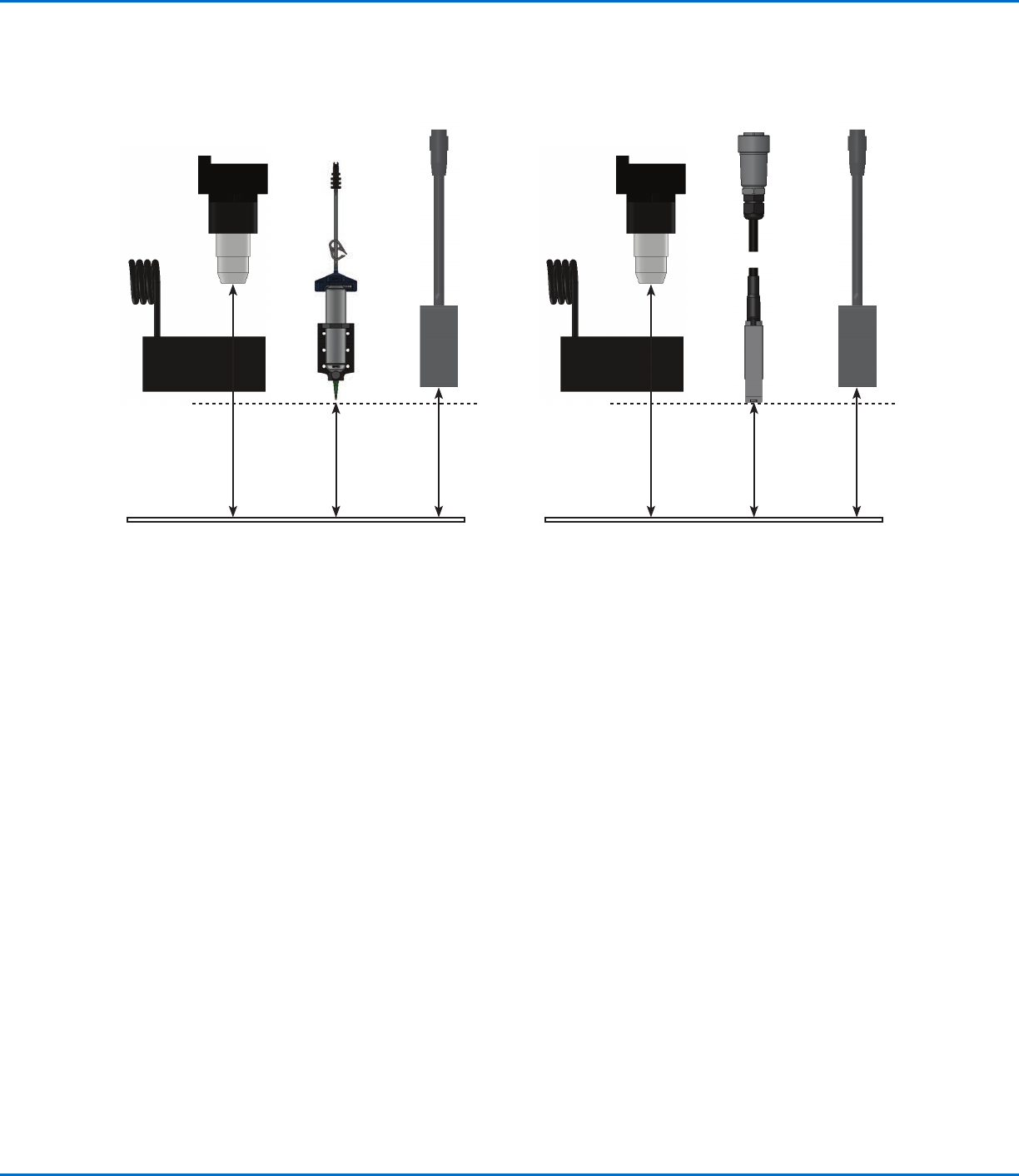

有关针筒装置的镭射系统正确定位（高于针头底部）图示。
有关PICO
®
胶阀装置的镭射系统正确定位（高于针头底部）图示。
摄像头焦距 激光范围针头与机械手
作业表面的距
离（低于摄像
头和镭射系
统）
针头底部
摄像头焦距 激光范围针头与机械手
作业表面的距
离（低于摄像
头和镭射系
统）
针头底部
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
PROPlus / PRO PROPlus / PRO 系列自动点胶系统
22
整理作业表面或治具整理作业表面或治具
准备好机械手工作台面或可选固定板，以便安全放置工件。下面提供了固定板安装孔模板。
11.81
300.00
11.81
300.00
7X 1.57
40.00
7X 1.57
40.00
64X M4X0.7 - 6H THRU AL
L

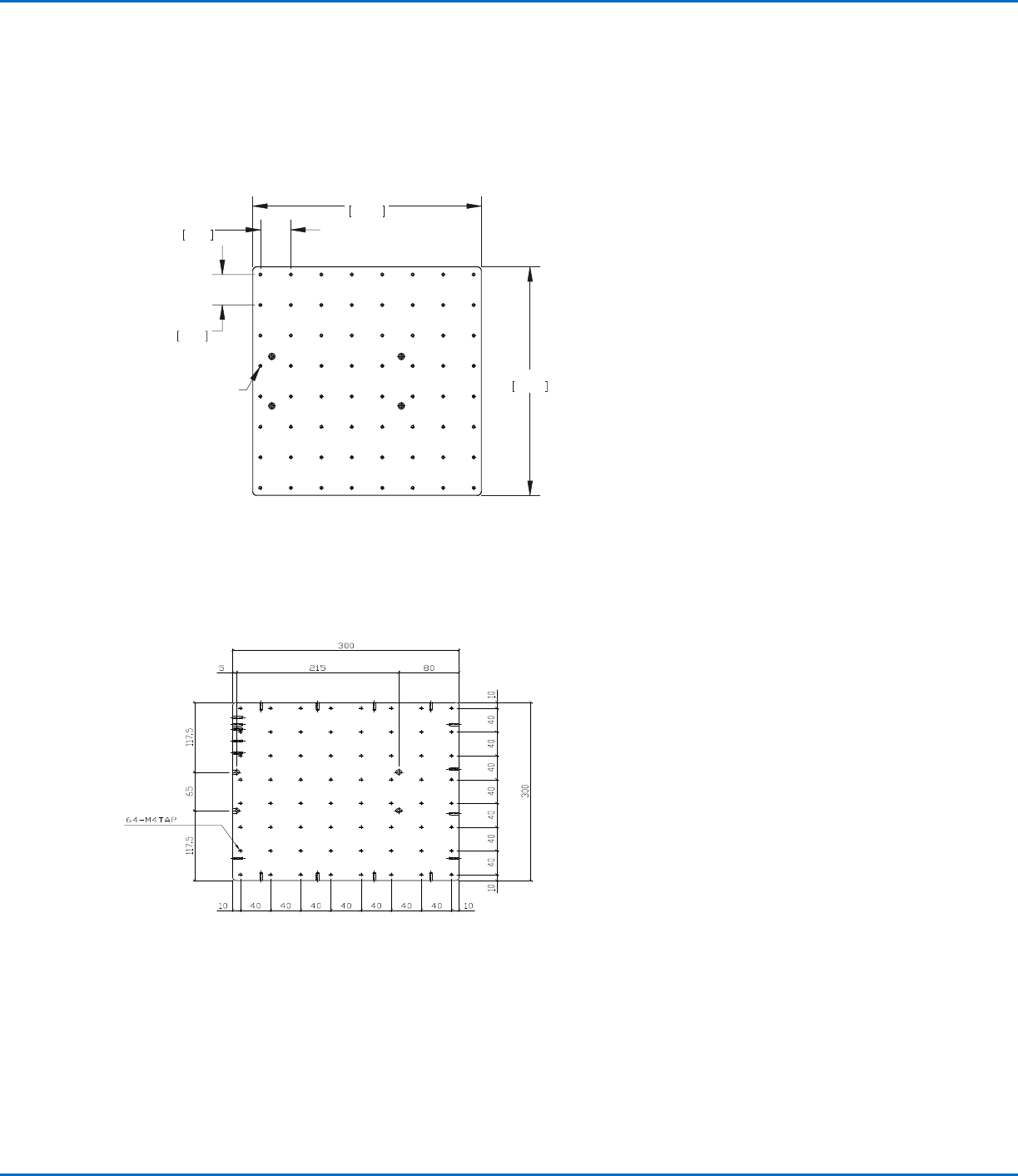

固定板安装孔模板，适用于PRO4固定板安装孔模板，适用于PRO4
注：注：尺寸单位为英寸 [毫米]。
固定板安装孔模板，适用于PROPlus4固定板安装孔模板，适用于PROPlus4
注：注：所有尺寸单位均为毫米。
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
PROPlus / PRO PROPlus / PRO 系列自动点胶系统
23
输入/输出连接（可选）输入/输出连接（可选）
所有自动点胶系统均提供8个标准输入及8个标准输出。将输入/输出线缆连接至机械手背面的I/O端口，请参见第87
页“I/O端口”了解详细接线图。有数个方式来使用系统输入/输出，请参见第54页“设置输入/输出”来了解关于输入/
输出的其他信息。

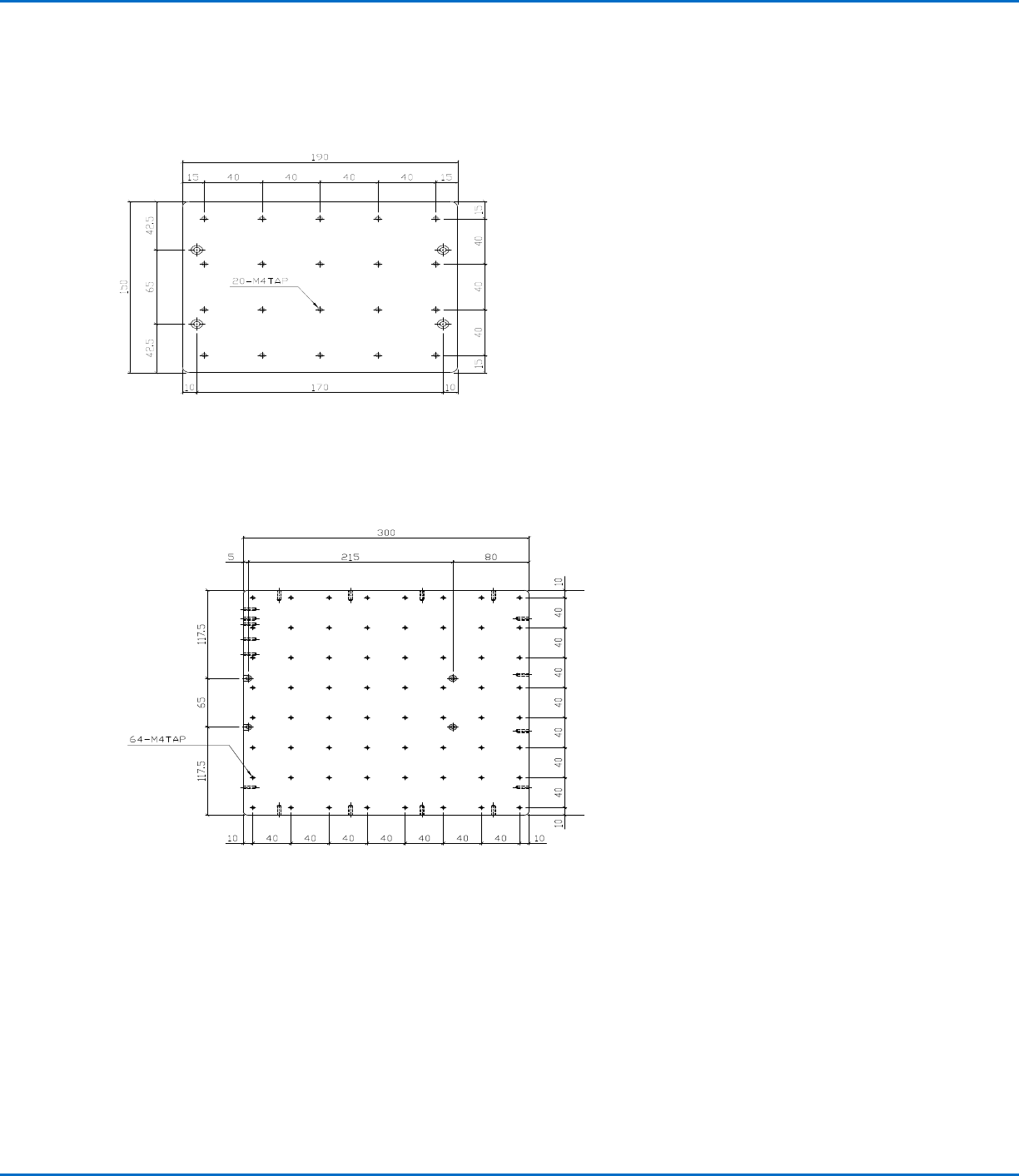

固定板安装孔模板，适用于PRO3固定板安装孔模板，适用于PRO3
注：注：所有尺寸单位均为毫米。
固定板安装孔模板，适用于PROPlus3固定板安装孔模板，适用于PROPlus3
注：注：所有尺寸单位均为毫米。
整理作业表面或治具（续）整理作业表面或治具（续）
