www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
PROPlus / PRO PROPlus / PRO 系列自动点胶系统
30

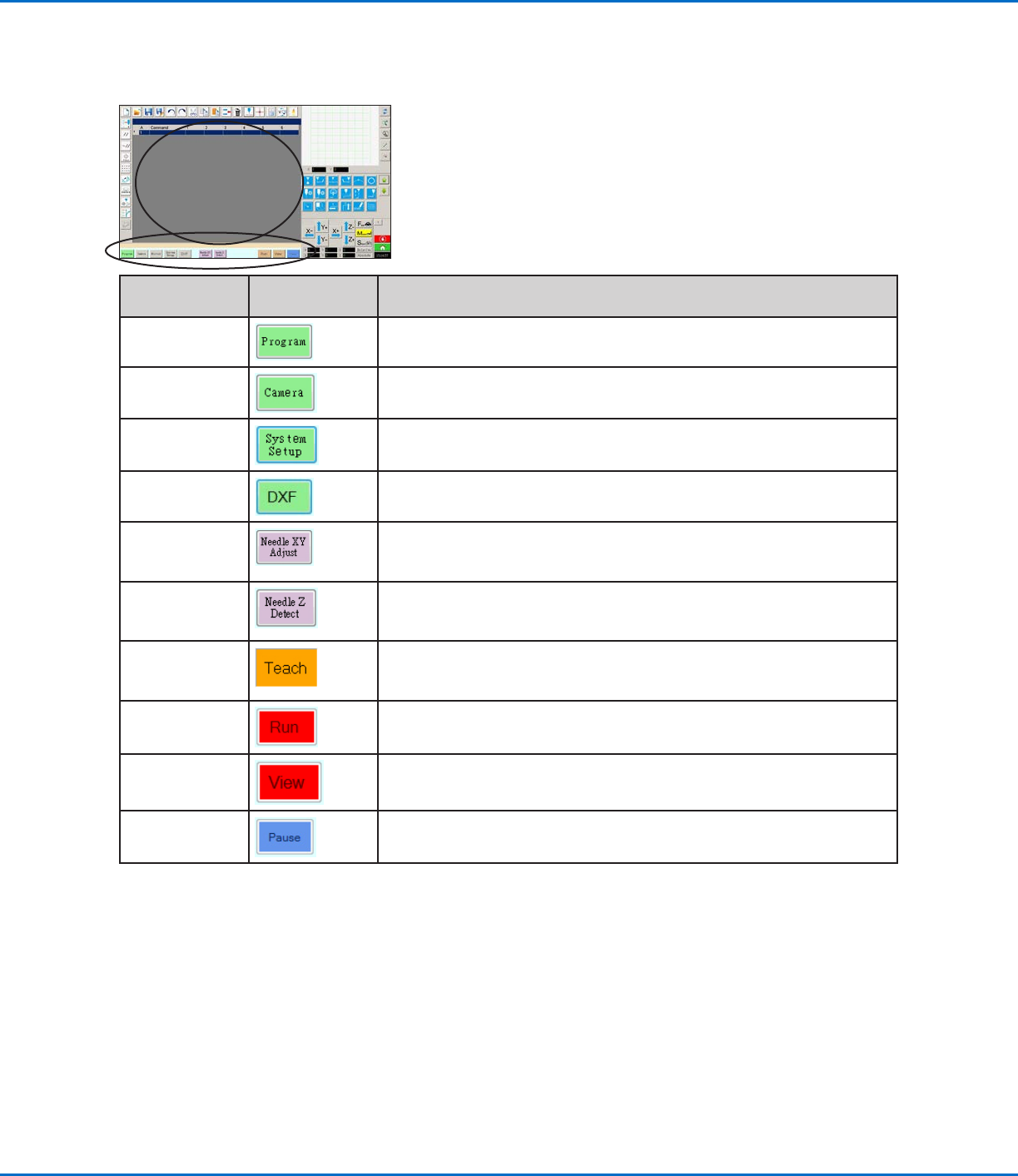

主视图屏幕和标签栏主视图屏幕和标签栏
“主视图屏幕”根据所选择的具体标签页而有所不同。所有标签页均始终可见。
标签页名称标签页名称
选中后的标签页选中后的标签页
颜色颜色
功能功能
程序 显示命令视图；用于创建程序
摄像头 显示实际摄像头视图；用于执行一切与摄像头相关的功能
系统设置
显示设置屏幕；用于查看或修改系统级设置或参数
DXF
允许您向DispenseMotion软件中载入DXF格式的图形文件。更多信息请参阅
112页“附录C - 导入DXF文件”。
针头XY轴调节
自动检查和调整 XY 偏移而不使针头触碰任何表面。仅当在“系统设置”屏
幕上启用了“撞针 XY 调整”时，才会显示此按钮。必须按照第43页的“设
置和校准系统（必需）”下面的说明正确设置系统。
针头Z轴检测
自动检查和调整针头工件偏移（Z 轴工作高度），然后执行撞针 XY 调整。
仅当在“系统设置”屏幕上启用了“针头检测设备”时，才会显示此按钮。
必须按照第43页的“设置和校准系统（必需）”下面的说明正确设置系统。
教导
若连接可选配的启动/停止控制器，该标志会出现在标签栏上，当机械手处于
安全旁路模式下，该标志会闪烁。如果教导标志出现，运行（RUN）按钮就会
被禁用。
运行
运行选定的程序
查看
在不点胶的情况下运行选定的程序，同时使摄像头处于点胶路径的中心
暂停
暂停当前正在运行的程序。在点击“暂停”后，按钮名称会变为“继续”。
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
PROPlus / PRO PROPlus / PRO 系列自动点胶系统
31

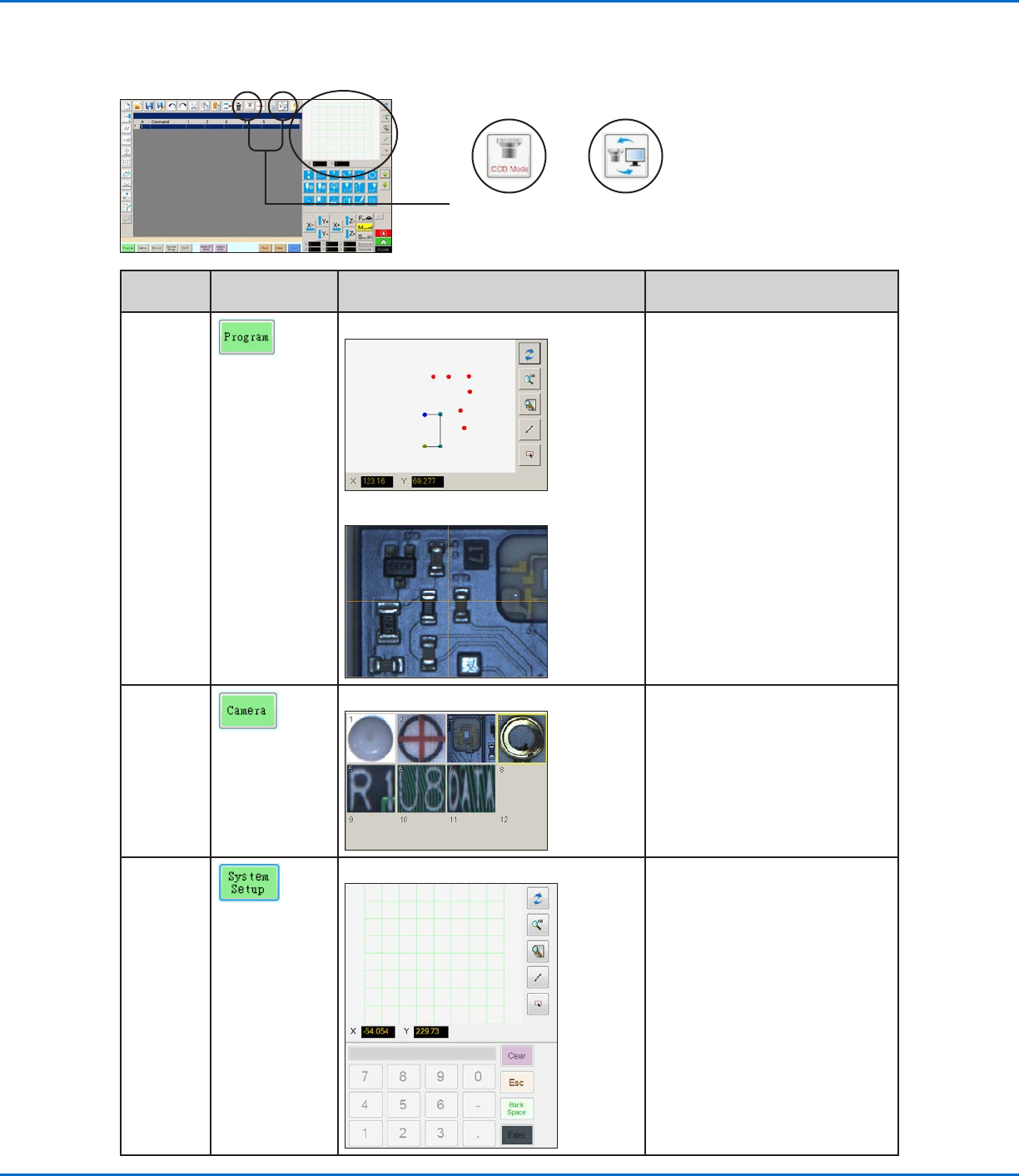

辅助视图屏幕辅助视图屏幕
辅助视图屏幕随着所选的选项卡和图标而变化。
路径图标模式图标（在针头模
式和 CCD 模式之间
切换）
选定的标选定的标
签页签页
选中后的标签页选中后的标签页
颜色颜色
辅助视图显示辅助视图显示 功能功能
程序 “路径”图标被开启后：
“路径”图标被关闭后：
当“路径”图标被开启时，会显示出
所编程图案的样子，以及路径模式图
标。有关这些图标的解释说明，请
参见32页上的“水平与垂直工具栏
图标”。
当“路径”图标被关闭时，会显示出
摄像头所实际看到的定位板或工件表
面的视图。
摄像头
标记库： 可存储最多240个标记文件。
系统设置
路径视图和键盘 键盘用于输入数值。请参见第38页上
的“键盘”。
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
PROPlus / PRO PROPlus / PRO 系列自动点胶系统
32

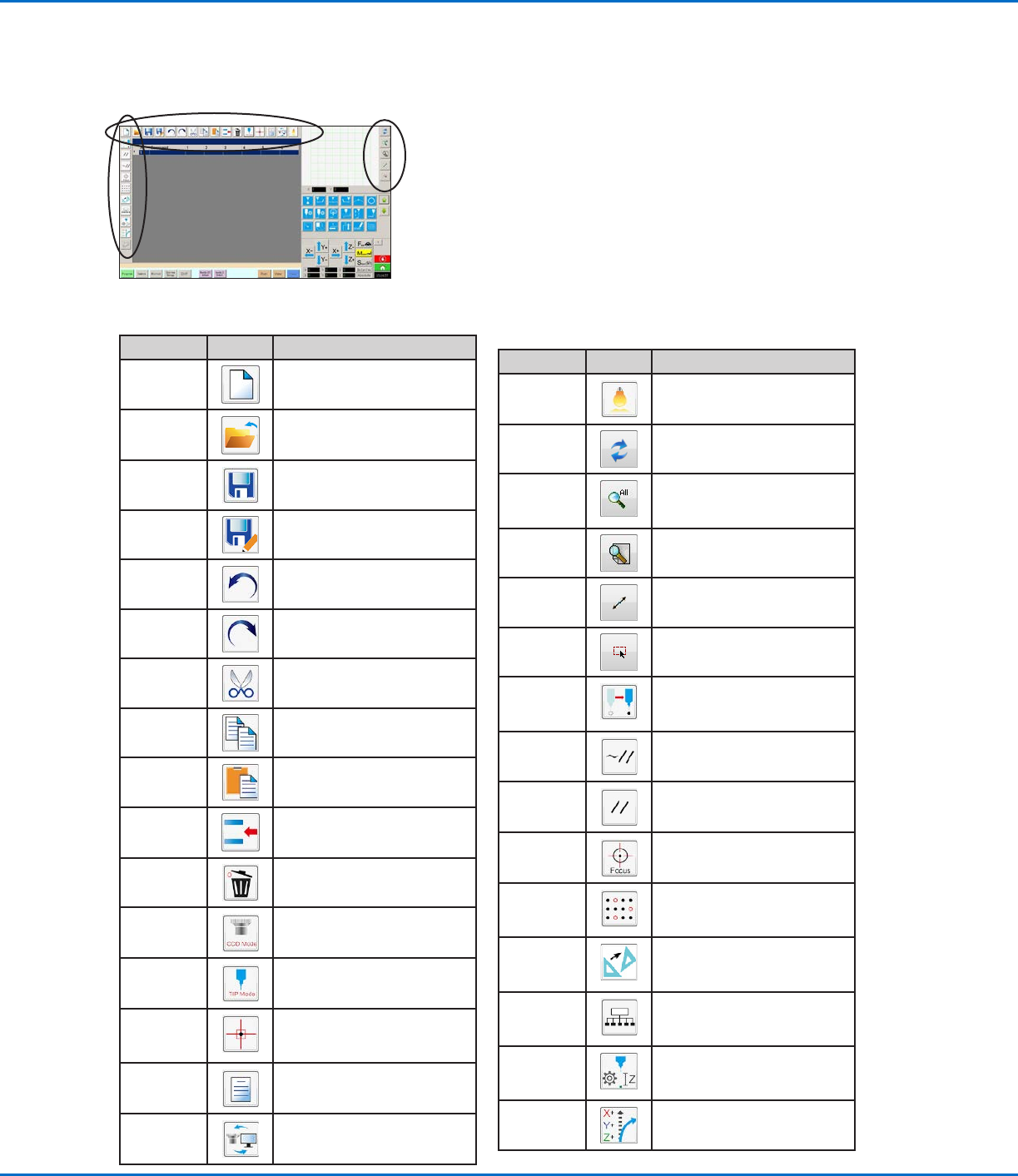

水平与垂直工具栏图标水平与垂直工具栏图标
通过水平与垂直工具栏上的图标，可以管理文件，插入某些命令，并执行其他如下所述功能。
图标名称图标名称 图标图标 功能功能
新建一个
文件
创建一个新文件
打开一个
文件
打开一个文件
保存
保存打开的文件
另存为 将打开的文件作为一个新文件
名保存
撤销
撤销最后一项命令
恢复
恢复最后一项撤销操作
剪切
剪切所选内容
复制
复制所选内容
粘贴
粘贴所选内容
插入 插入一条存储地址
删除
删除当前存储地址
CCD模式
使系统在摄像头模式与针头模式
之间进行切换
针头模式
使系统在摄像头模式与针头模式
之间进行切换
匹配
使摄像头同标记库中选定的一个
标记居中对齐（摄像头必须靠近
工件上的标记）
示例
提供包含可用于创建程序的命令
实例的样本程序。
路径
将辅助视图屏幕从摄像头视图切
换至网格视图（路径模式）
图标名称图标名称 图标图标 功能功能
光源 允许对光源设置进行临时超控
刷新 （仅“路径”模式）（仅“路径”模式）刷新辅助
视图屏幕
查看全部
（仅“路径”模式）（仅“路径”模式）在“辅助
视图屏幕”上显示出所有已编
程的点
放大
（仅“路径”模式）（仅“路径”模式）对辅助视图
屏幕的某个区域进行放大
反向
（仅“路径”模式）（仅“路径”模式）对已编程的
点进行反向
选择实体
（仅“路径”模式）（仅“路径”模式）选择一组点
移动
移动针头或摄像头至某个选定地
址的XYZ位置（如该地址具有一
个位置值）
启用地址
重新启用一个之前通过“禁用地
址”而被禁用的地址
禁用地址
禁用程序中的某个命令（点击“
启用地址”可重新启用该命令）
对焦
自动移动位置Z至焦点位置
（基于初始设置）
步进&重复
对于一项“步骤&重复”命令，
可禁用在某个阵列中选定位置处
对工件上进行的点胶
变换
使一个上传的DXF图的程序点同
它们在某一工件上的实际位置
对齐
扩展步骤&
重复
扩展一项“步骤&重复”命令中
的所有命令（只能使用“撤销”
图标进行撤销）
修改Z值
修改某项命令中或某一程序中所
选定命令列表中的Z值（主要用
于对点胶高度进行微调和调整）
点偏移 修改或移动所有程序点（如果一
个工件的位置发生改动）
