www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
PROPlus / PRO PROPlus / PRO 系列自动点胶系统
34
导航和位移操纵窗口导航和位移操纵窗口
通过导航和位移操纵窗口上的这些图标可移动点胶针头。使用导航和微动窗口上的图标可以移动点胶针头。单击按钮1
可将窗口更改为备用窗口，以便让您更改微动速度值。这些窗口还包括实际时间/循环时间显示、点胶驱动计数器和坐
标值显示。
导航和微动窗口的视图 1 导航和微动窗口的视图 2
图标名称图标名称 图标图标 功能功能
X+ 使X轴向右移动
X-
使X轴向左移动
Y+
使Y轴后移动（向前移动定位
板）
Y-
使Y轴前移动（向后移动定位
板）
Z+
使Z轴下移动
Z-
使Z轴上移动
快
最快移动速度
中 中等移动速度
慢 最慢移动速度
相对 设置相对于工件坐标的原点。
坐标显示在此按钮下方。
微动按钮
切换
在视图 1 和视图 2 之间切换
导航和微动窗口
视图 1视图 1 视图 2视图 2
两个视图两个视图
图标名称图标名称 图标图标 功能功能
停止 使机械手停止
首页 将机械手送至原始位置（0,0,0
）
时钟/秒表
显示在DispenseMotion控制器操
作系统内选择的时区时间，或程
序的循环时间（点击方框来切换
显示内容）
字段字段 屏幕区域屏幕区域 功能功能
微动速度 使您能够通过用键盘输
入值来更改微动速度
设置。
点胶计
数器
显示已经进行了多少次
点胶驱动。单击“清
除”可将计数器重置为
零 (0)。
输入/输出
触发器
允许您通过单击输入/
输出编号触发连接的输
入/输出。
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
PROPlus / PRO PROPlus / PRO 系列自动点胶系统
35
系统设置屏幕字段系统设置屏幕字段 功能功能
轴极限 请参阅第39页上的“设置系统参数”。
速度 请参阅第39页上的“设置系统参数”。
线加速度
点到点加速度
请参阅第39页上的“设置系统参数”。
偏移警报 请参阅第39页上的“设置系统参数”。
语言 请参阅第39页上的“设置系统参数”。
IO 请参阅第54页上的“输入/输出连接”。
停驻位置 请参阅第109页上的“设置系统参数”。
针头检测装置 仅在需要时用于手动校准针头工件偏移而
不使用机械手初始设置向导。请参阅第109
页的“附录 B：非向导设置程序”。
版本 显示软件当前版本。
自动排胶 请参见第78页“如何设置自动排胶、程序
循环次数或流体工作寿命极限”。
运行次数
流体工作寿命
密码 参见第42页“设置密码保护”。
锁定程序
启动文件切换
请参见第50页“如何锁定或解锁程序”。
循环前初始化 在点胶循环开始前，将机械手移动至原始
位置（0,0,0）。
系统设置屏幕字段系统设置屏幕字段 功能功能
针头XY轴调节
启用或禁用“撞针 XY 调整”功能。选
中“撞针 XY 检测”后，程序屏幕上将显
示“撞针 XY 调整”按钮。
针头检测装置 确认是否存在针头检测装置。选中“针头
检测装置”后，程序屏幕上将显示“撞针Z
轴检测”按钮。
二维码 启用或禁用二维码扫描功能。
多针头 启用或禁用多针头功能（用于使用多个点
胶设备的系统）。
高度传感器 确认可选配的高度传感器是否安装。此项
不适用PROPlus / PRO 系统。
将 Z 设置为焦点 指定系统如何在命令窗口中捕获 Z 值。
型号下拉菜单 指明机械手型号。
专家 仅供诺信EFD使用
镭射检测设置
（仅适用于镭射
系统）
仅根据需要用于校准镭射到针头的偏移
量。
请参见第52页“（仅适用于镭射系统）校
准镭射并设置针头到工件的偏移”。
退出 关闭软件
机械手初始设置 打开系统设置和校准向导。有关系统设置
程序，请参阅第43页的“设置和校准系统
（必需）”。
光源 请参阅第39页上的“设置系统参数”。
系统设置屏幕系统设置屏幕
点击“系统设置”标签页可进入“系统设置”屏幕。该屏幕包括系统设置字段，并提供对“平台初始设置”向导和“
镭射检测设置”向导的连接。有关这些字段的详细信息，请参见下文章节。
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
PROPlus / PRO PROPlus / PRO 系列自动点胶系统
36

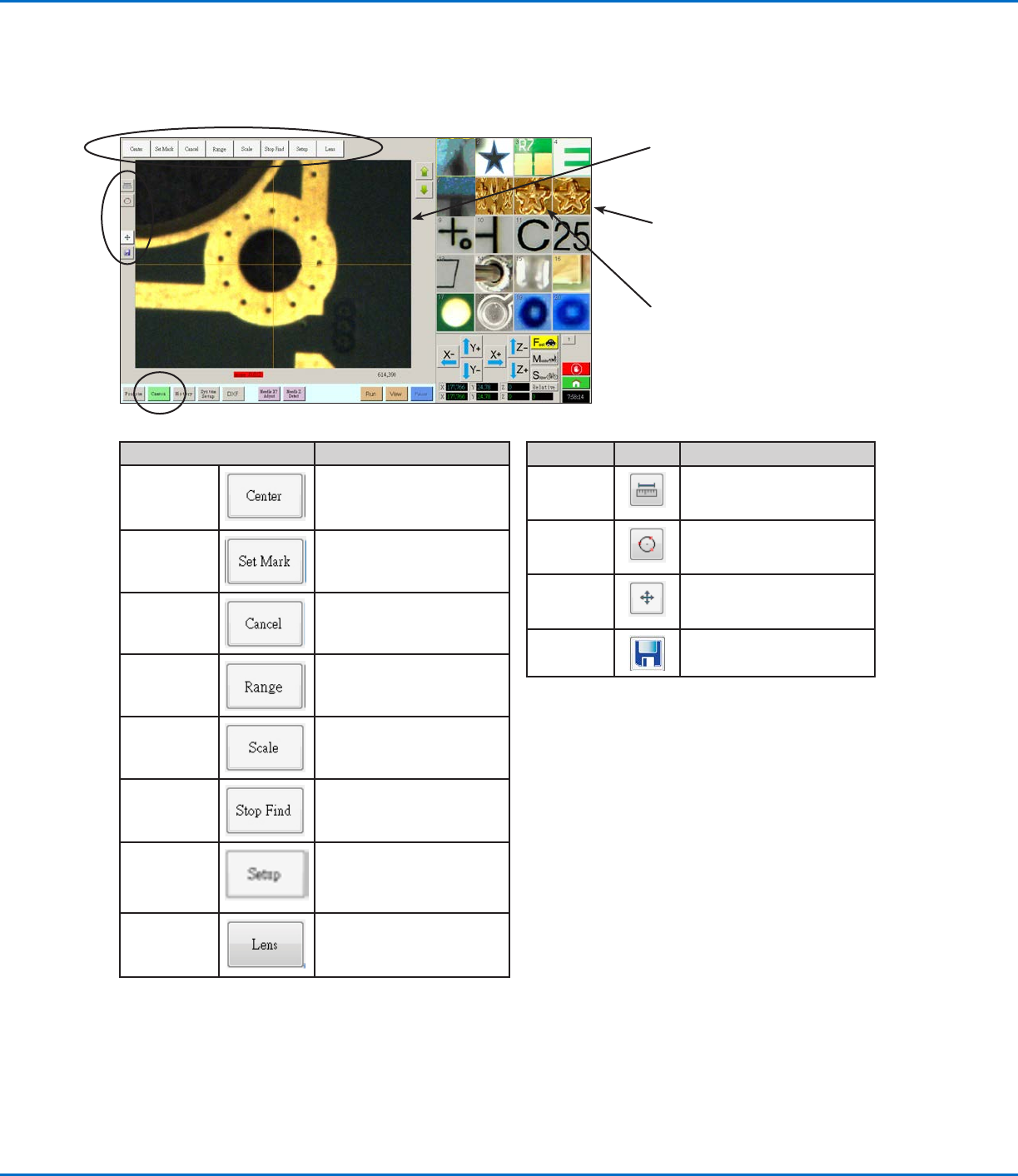

摄像头屏幕、工具栏及图标摄像头屏幕、工具栏及图标
点击“摄像头”标签页可进入“摄像头”屏幕。摄像头所看到的实际视图显示在主视图屏幕上，标记库显示在辅助视图
屏幕上。“摄像头”屏幕顶部的标签页用于摄像头设置以及创建标记。
摄像头屏幕标签页摄像头屏幕标签页 功能功能
居中 将摄像头焦点移动至一个对象
的中心
设置标记
设置一个标记。请参见第27
页“关于标记”以及55页“如
何创建一个标记”。
取消
取消最后一项摄像头相关的
操作
范围
设置搜寻标记的区域大小范围
缩放
缩放屏幕，使屏幕画面和摄像
头视图比例相匹配（设置过程
中使用）
停止查找
停止查找标记
设置 打开“摄像头设置”窗口，该
窗口包含摄像头的重要设置字
段。请参见第38页上的“摄像
头设置屏幕”。
镜头
调节摄像头图像质量，以获得
最清晰、最有用的图像。
图标名称图标名称
图标图标
功能功能
测量长度 测量两点之间的距离。请参考
第60页“如何在工件上测量一
条线段或圆”。
测量圆的
直径
测量一个圆的直径。请参考第
60页“如何在工件上测量一条
线段或圆”。
触碰式移动
切换后，可将摄像头移动至点
击的点上，将焦点移动至视图
屏幕的中心
保存
将显示的摄像头图像另存为位
图 (*.bmp) 文件。
当选择了“摄像头”标签页后，主视
图屏幕上会显示实际摄像头画面。
当选择了“摄像头”标签页后，辅助
视图屏幕上会显示标记库。
右键点击任一图像均可打开“模板匹
配”窗口。有关此窗口的信息，请
参阅第37页的“模板匹配和区域窗
口”。
