摄像头设置屏幕摄像头设置屏幕

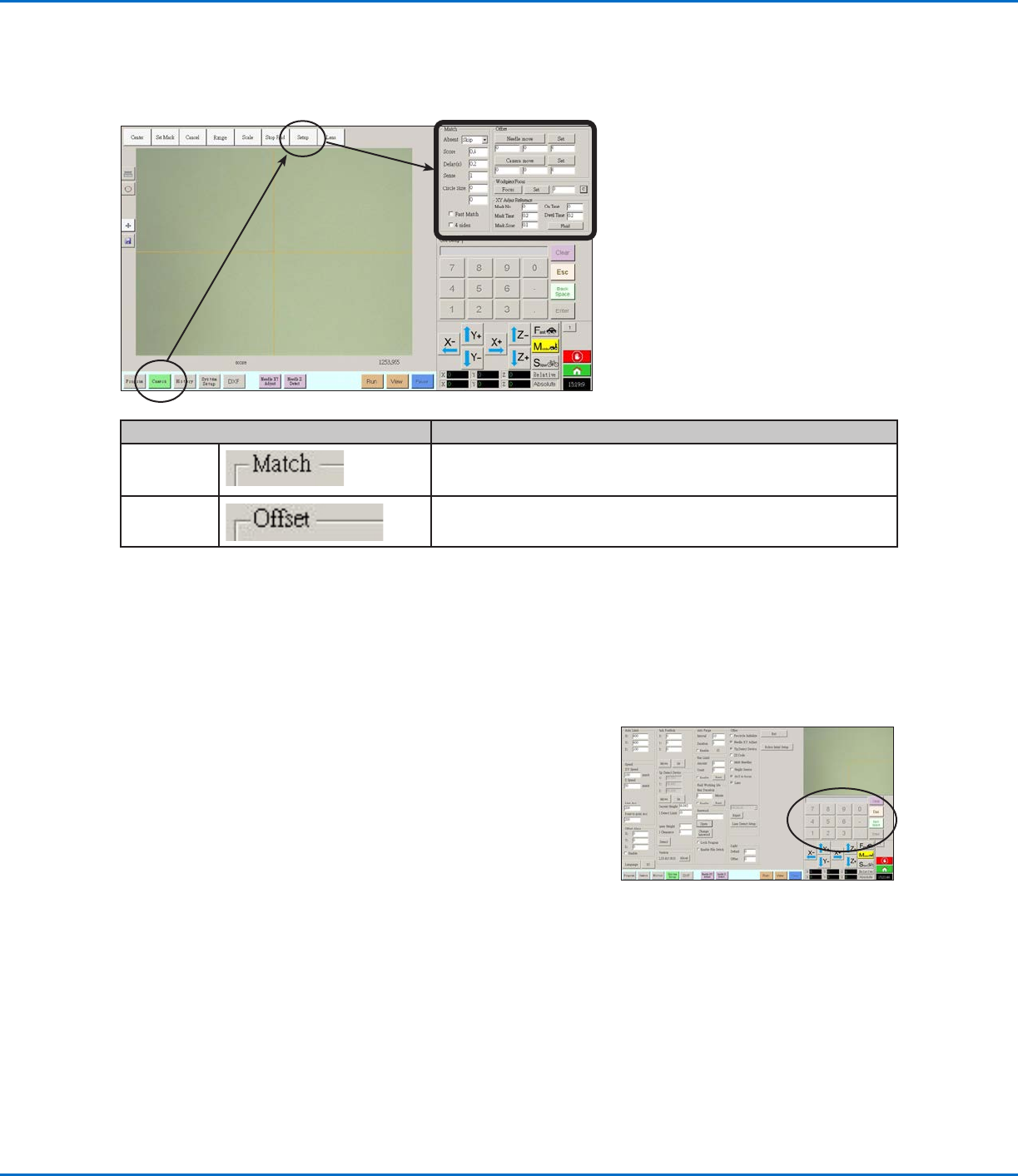

点击摄像头设置标签观看摄像头设置字段。实际通过摄像头看到的视图显示在主视图屏幕，摄像头设置字段显示在辅助
视图屏幕。
键盘键盘
当输入数据时，会出现一个数字键盘。对该键盘使用鼠标点击输入数字，
可以替代使用键盘上数字键。不论采取什么方式，都必须点击键盘上的回
车键，这样系统才能接受输入的数值。
摄像头屏幕设置窗口部分摄像头屏幕设置窗口部分 功能功能
匹配0 当无法找到一个标记时，设置系统如何响应。请参阅第55页的“设置
系统如何查找标记（可选）”。
偏移
仅在需要时用于手动校准针头摄像头偏移而不使用机械手初始设置向
导。请参阅第109页的“附录 B：非向导设置程序”。
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
PROPlus / PRO PROPlus / PRO 系列自动点胶系统
39
“系统设置”屏幕的字段“系统设置”屏幕的字段
项目项目 截屏图截屏图 描述描述
轴极限 设置机械手可以移动的范围限度。高于默认设置（如截屏图中所示）的值
是无法输入的。
速度
设置轴运动的速度（mm/s）。默认值如截屏图中所示。有关最大速度规
格，请参见12页“规格”。
注：注：也可以通过单击导航和微动窗口旁边的 2 来更改微动速度设置。有关
详细信息，请参阅第34页的“导航和微动窗口”。
注意注意
机械手会根据图案的复杂程度自动调节其速度。强制让机械手在过高速度下
运行，可能会影响精准度并中断系统运行。
续
设置系统参数设置系统参数

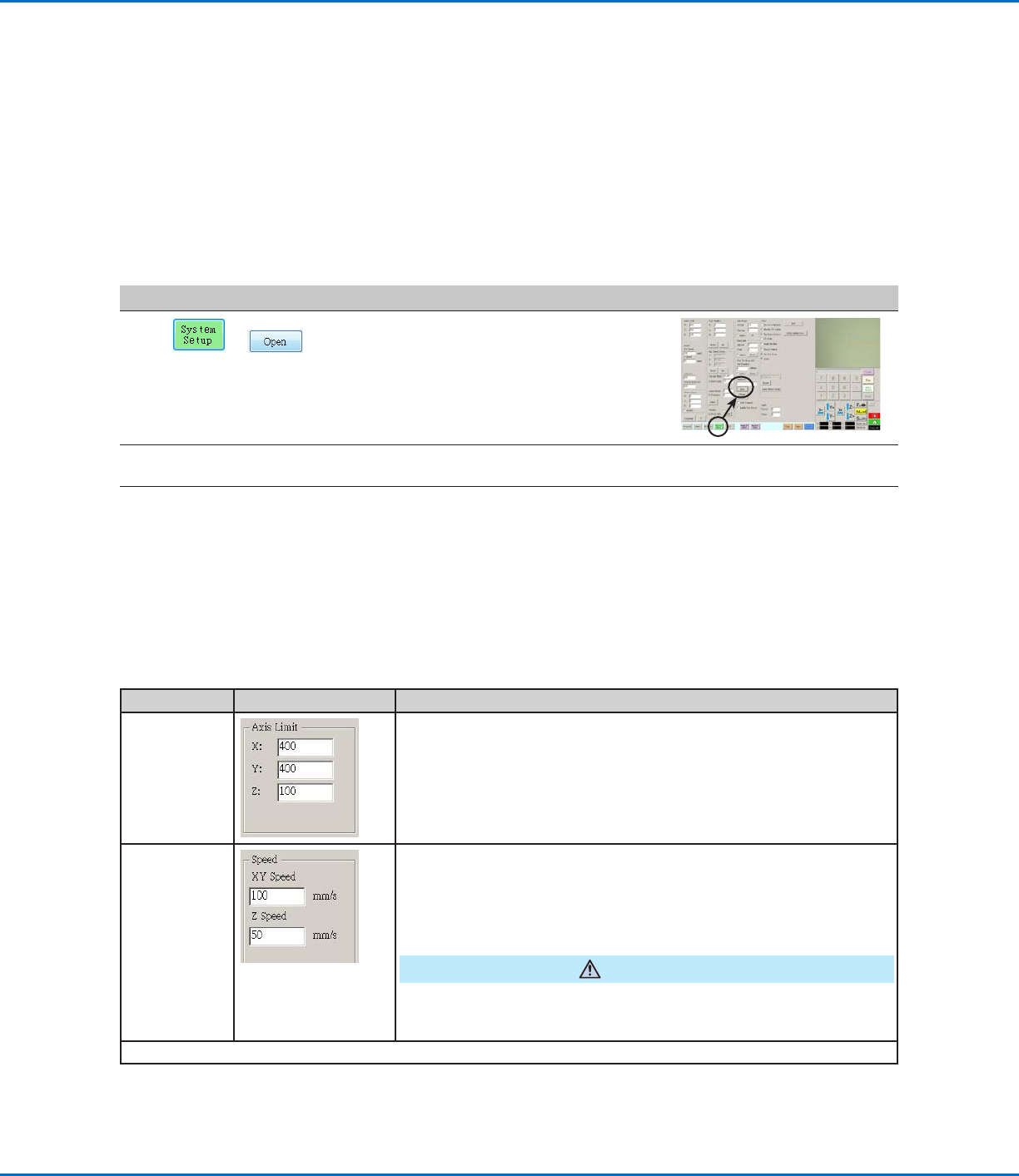

系统出厂设置适用于大多数应用。根据需要使用本步骤可以查看或更改系统设置。系统重要设置包括：
· 速度：速度：点胶针头移动的速度。
· 线加速：线加速：机械手从一点到另一点如何加速。
如要查看或修改系统参数：如要查看或修改系统参数：
##
点击点击 操作步骤操作步骤 基准图像基准图像
1
> >
· 点击“系统设置”标签，然后点击
“打开”。
2
· 查看或根据具体应用适当修改参数。有关系
统级参数的介绍，请参见下表。
3
· 点击另一个标签来关闭系统设置屏幕。
注：注：除了型号和语言选项，其他设置都
会自动保存。修改会在您退出并重启
DispenseMotion软件后生效。
设置设置
在完成安装后并且创建任何程序前，请执行这些必要的和可选的设置步骤，使你的自动点胶系统应用适用。
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
PROPlus / PRO PROPlus / PRO 系列自动点胶系统
40
项目项目 截屏图截屏图 描述描述
线加速度
点到点加速度
设置线段点胶（线加速）或点到点（点到点加速）的加速度（mm/s2）。
· 线加速是划线命令中，起始点与中点之间、起始点与结束点之间，以
及中点到中点或中点到结束点之间的点胶速度。
· 点到点加速是机械手在两个点胶点之间的移动速度。默认设置如截屏
图中所示。
默认：200
范围：20–500
注：注：加速度越大，程序就运行得越快。但是，加速度设置过高也可能会影
响到图案的质量。
注意注意
机械手会根据图案的复杂程度自动调节其速度。强制让机械手在过高速度下
运行，可能会影响准确度并中断系统运
偏移警报
设置系统允许偏移有多大偏差。默认设置如截屏图中所示。
例如：例如：如果偏移警报启用，并且通过点击“针头Z轴检测”或“针头XY轴调
节”而执行自动偏移的结果超出了为偏移警报规定的XYZ值范围，那么系统
会显示一条警报。
语言
设置用户界面语言。更改会在系统重启后生效。
IO 请参阅第54页上的“输入/输出连接”。
停驻位置 用于设置点胶针头 （1） 为排胶而移动到什么位置，或 （2） 当一项程
序中出现“停驻位置”命令时移动到什么位置。
单击“移动”可将针头移动到显示的坐标，这些坐标是为停驻位置设置
的。要更改设置，请将针头微动到新位置，然后单击“设置”以将该位置
设置为新的停驻位置。
针头检测设备
仅在需要时用于手动校准针头工件偏移而不使用机械手初始设置向导。请
参阅第109页的“附录 B：非向导设置程序”。
续
设置系统参数 （续）设置系统参数 （续）
“系统设置”屏幕的字段 （续）“系统设置”屏幕的字段 （续）
