PROPlus / PRO PROPlus / PRO 系列自动点胶系统
52

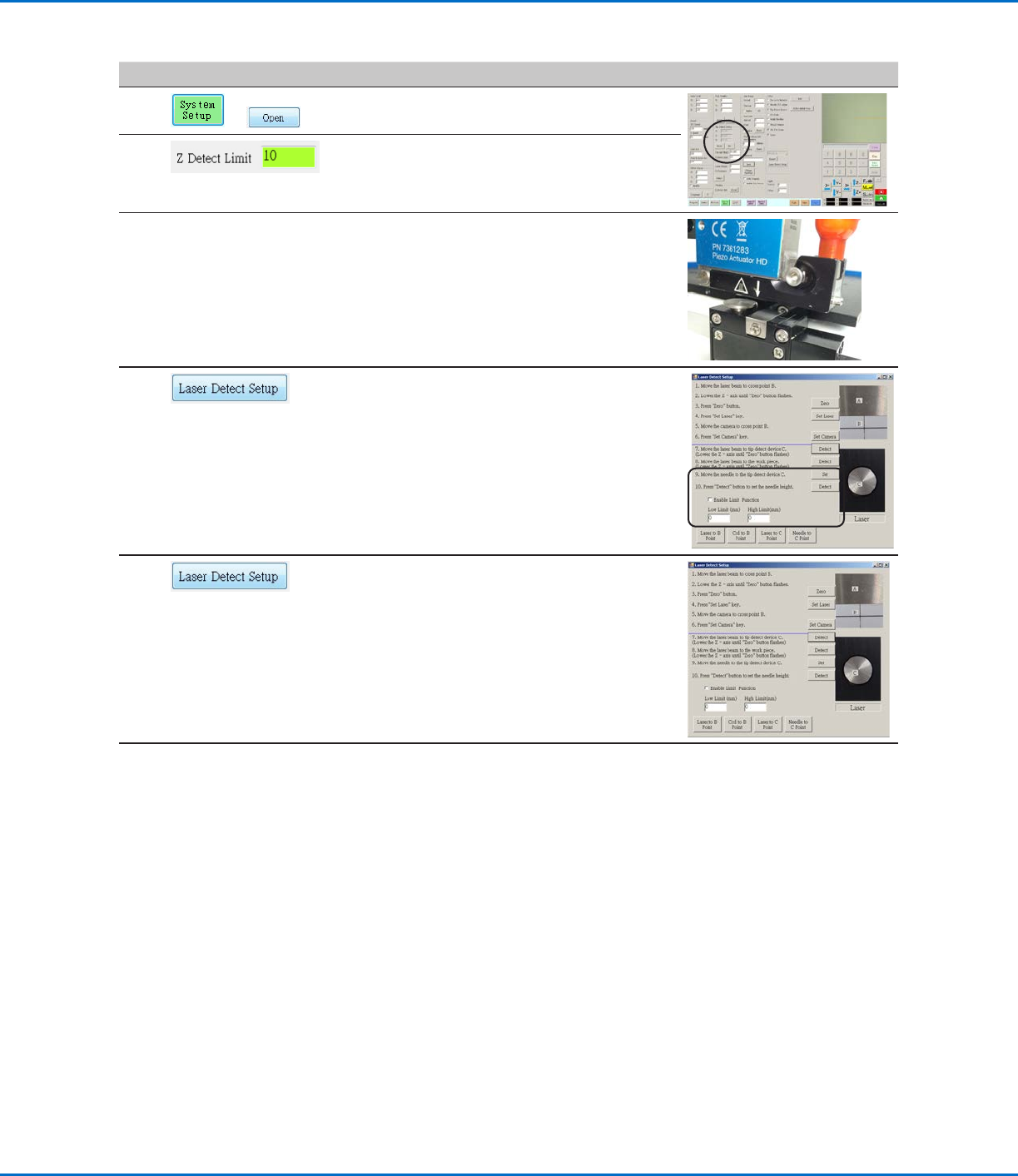

（仅适用于镭射系统）校准镭射系统并设置针头与工件的偏移值（仅适用于镭射系统）校准镭射系统并设置针头与工件的偏移值
##
点击点击 操作步骤操作步骤 基准图像基准图像
1
> >
· 点击“系统设置 > 打开”。
2
· 在“针头检测装置”项下，为Z轴检测限制输
入10 （mm）。
3
仅适用于非接触式点胶系统：仅适用于非接触式点胶系统：
· 尽可能精确地使喷射孔径处于传感器表面中
心的上方。
4
仅适用于非接触式点胶系统：仅适用于非接触式点胶系统：
· 点击“镭射检测设置”并执行步骤9和10（
跳过步骤1–8）。完成所有操作步骤后关上
窗口。
注：注：勾选“启用限制功能（ENABLE LIMIT
FUNCTION）”并输入预设值，以确定用于点
胶的最高或最低Z轴工作高度限制。如果该功
能被启用，而Z轴工作高度高于或低于规定
值，系统将不会点胶。
5
仅适用于接触式点胶系统：仅适用于接触式点胶系统：
· 点击“镭射检测设置”并依照“镭射检测设
置”窗口中的步骤进行操作。完成所有操作
步骤后关上窗口。
注：注：勾选“启用限制功能（ENABLE LIMIT
FUNCTION）”并输入预设值，以确定用于点
胶的最高或最低Z轴工作高度限制。如果该功
能被启用，而Z轴工作高度高于或低于规定
值，系统将不会点胶。
6
这样系统就完成了正确设置和校正。对于程
序创建，请参见第58页的“编程”。
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
PROPlus / PRO PROPlus / PRO 系列自动点胶系统
53

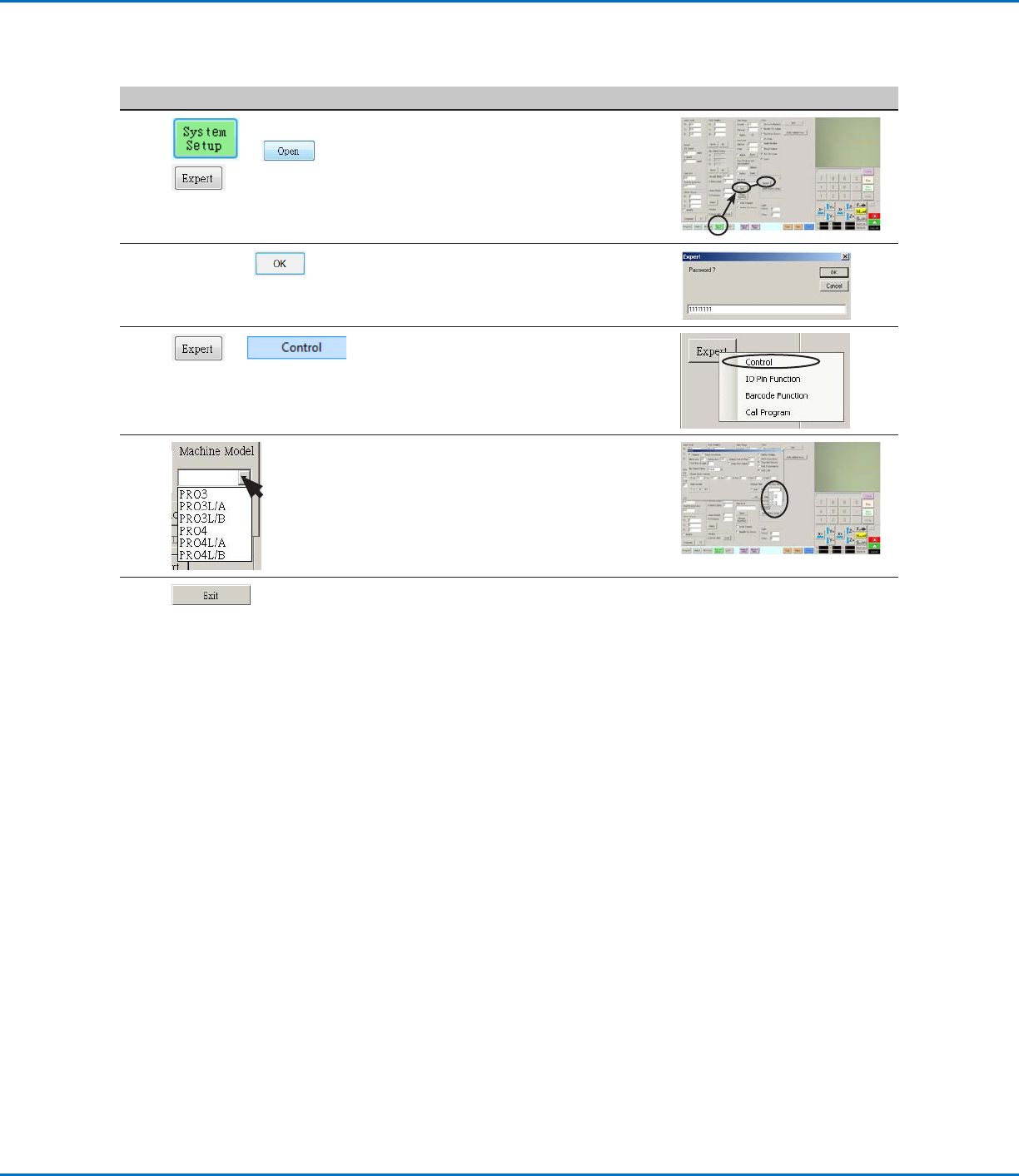

更改机械手型号选择更改机械手型号选择
必须选择正确的机械手型号才能让系统正常运行。按照下面的程序，根据需要更改机械手型号选择。
## 点击点击 操作步骤操作步骤 基准图像基准图像
1
> > > >
· 单击“系统设置”>“打开”>“专
家”。
2
11111111 > 11111111 >
· 输入 11111111，然后单击“确定”。
3
> >
· 单击“专家”，然后单击“控制”。
4 · 从“机器型号”下拉菜单中选择正确
的机械手型号。
5 · 单击“退出”以关闭然后重新打开
DispenseMotion 软件以使更改生效。
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
PROPlus / PRO PROPlus / PRO 系列自动点胶系统
54

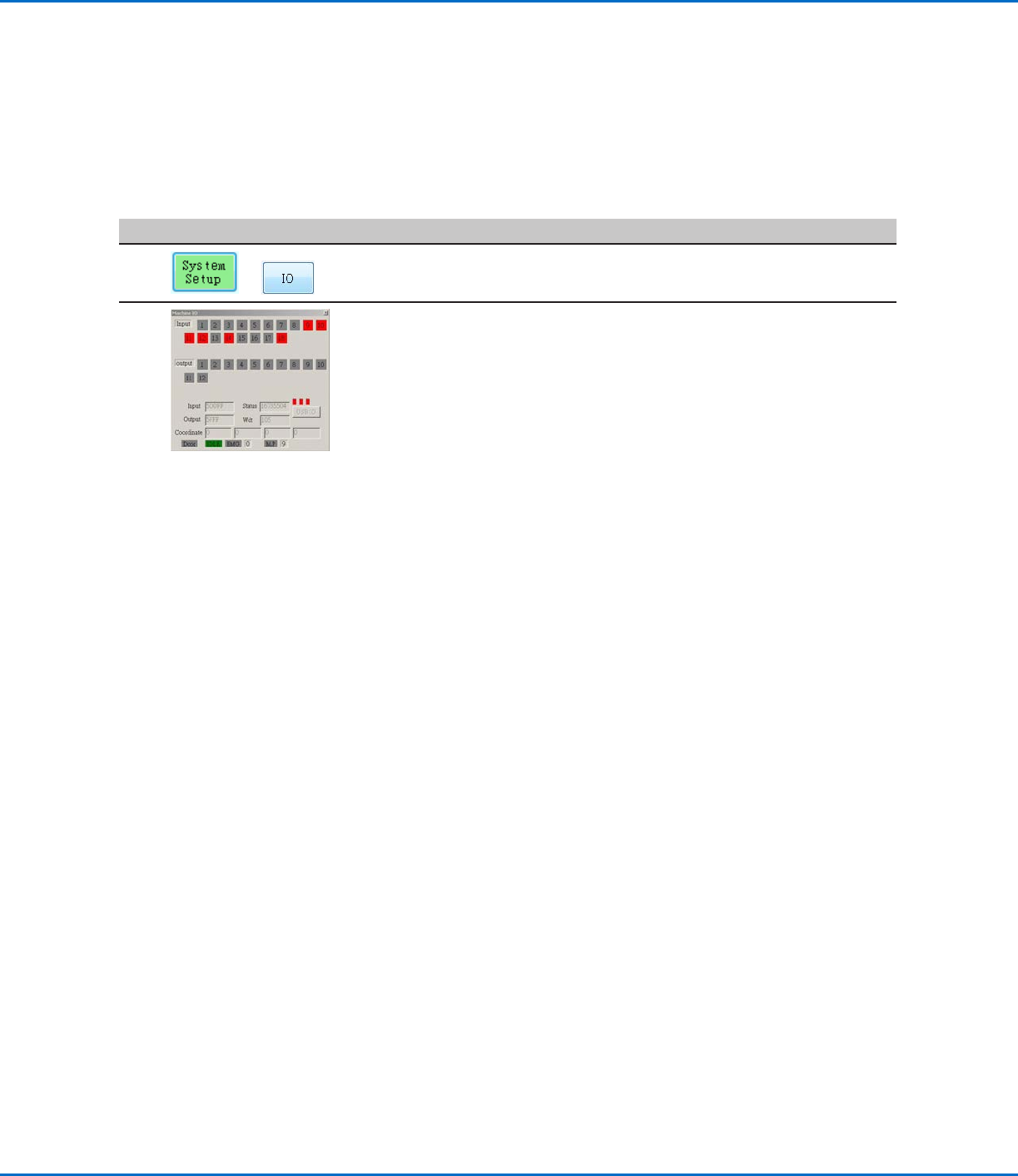

设置输入/输出设置输入/输出
如果已进行输入/输出连接，请按照如下步骤测试输入/输出连接。
注：注：所有自动点胶系统都提供了8项标准输入和8项标准输出。您也可选择使用一个工具套件，扩展到16项输入和16项输
出。参阅第82页上的“附件”。
前提条件前提条件
系统得到正确安装和设置。请参见第16页“安装”以及第39页“设置”。
输入/输出接线正确连接。关于接线图，请参见第87页“输入/输出端口”。
##
点击点击 操作步骤操作步骤
1
> >
· 点击“系统设置”（SYSTEM SETUP） > IO。
2
· 点击想要开启（ON）或关闭（OFF）的输入/输出项，然后点击X，关闭窗口。
注：注：
· 输入闪烁为红色，表示输入已开启。
· 仅使用输入/输出1–8。剩余的输入/输出用于系统使用。
配置专用输入/输出配置专用输入/输出
输入输出端口功能可提供一系列影响机械手操作的用户配置条件。请参见第125页“附录F，输入/输出引脚功能设置”
。
