www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信 EFD 在全球范围内销售专业点胶系统并提供技术支持服务 PROPlus / PRO PROPlus / PRO 系列自动点胶系统 65 如何创建一个标记 如何创建一个标记 有关标记的解释说明，请参见第24页“关于标记”。如果想要使用一项程序中的基准标记来检查工件方位，需创建至少 两个标记。 前提条件 前提条件…
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
PROPlus / PRO PROPlus / PRO 系列自动点胶系统
64
如何在一个阵列中对一个特定工件禁用点胶如何在一个阵列中对一个特定工件禁用点胶
您可以使用“步骤&重复模块”图标禁用或启用阵列中特定工件的点胶。
注：注：使用步骤&重复（Step & Repeat）命令可创建一项程序，在一个阵列的多个工件上进行同一图案的点胶。请参考第
63页“如何在一个阵列中的多个工件上进行点胶”。
前提条件前提条件
系统已完成正确设置。请参阅第43页上的“设置和校准系统（必需）”。
系统处于CCD模式下。
定位板上已正确安放多个工件。
用于定位板上的阵列工件的正确的“步骤&重复”点胶程序已被打开。
##
点击点击 操作步骤操作步骤
1
· 确保“程序”屏幕已打开。
2
· 点击BLOCK START（阻断开始）图标。
· 这会出现Run Block Select（运行阻断选择）窗口。
3
· 要禁用特定工件的点胶，请单击窗口中的工件位置。禁用后，所选项将变为黑
色。
- 灰色：已启用
- 黑色：已禁
· 点胶过程中，使“运行阻断选择”窗口保持打开。
注：注：有关“运行块选择”窗口图标的功能，请参阅下面的“‘运行模块选择’
窗口中各图标的功能”。
4
· 点胶完成后，关上“运行阻断选择”窗口。系统会清除全部禁用的选择。
“运行模块选择”窗口中各图标的功能“运行模块选择”窗口中各图标的功能
图标名称图标名称 图标图标 功能功能
刷新 刷新窗口。
选择实体
选择一组模块。
取消选择
取消任何选择。
切换选择
在已启用和已禁用之间切换所选的模块。
运行模块选择
运行当前选定并且已启用的模块。
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
PROPlus / PRO PROPlus / PRO 系列自动点胶系统
65
如何创建一个标记如何创建一个标记
有关标记的解释说明，请参见第24页“关于标记”。如果想要使用一项程序中的基准标记来检查工件方位，需创建至少
两个标记。
前提条件前提条件
系统已完成正确设置。请参阅第43页上的“设置和校准系统（必需）”。
如果更换了针头或 Z 轴头的任何元件，请使用机械手初始设置向导重复系统设置和校准。请参阅第44页的“使用平
台初始设置向导设置系统”。
系统处于CCD模式下。
## 点击点击 操作步骤操作步骤 基准图像基准图像
1 · 单击“摄像头”以转到摄像头屏幕。
2
· 对图像聚焦。有关摄像头聚焦的说明，请根据
需要参阅第17页的“摄像头”。
3
> >
· 点击“设置”（SETUP），返回“摄像头”窗
口的“偏移”字段。
· 在“摄像头设置”屏幕上“偏移”命令区域内
点击“对焦”指令旁边的“设定”指令。
4
· 点击“摄像头”标签页。
5 · 点击“设置标记”。
出现一个红框。
6 · 点击红框中心并保持按住，将其拖拽到胶点
上面，然后点击并拖拽四个框手柄，把该点
框住。
7
· 点击“居中”命令（CENTER），使红色十字标
记对齐到目标上。
转下页
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
PROPlus / PRO PROPlus / PRO 系列自动点胶系统
66

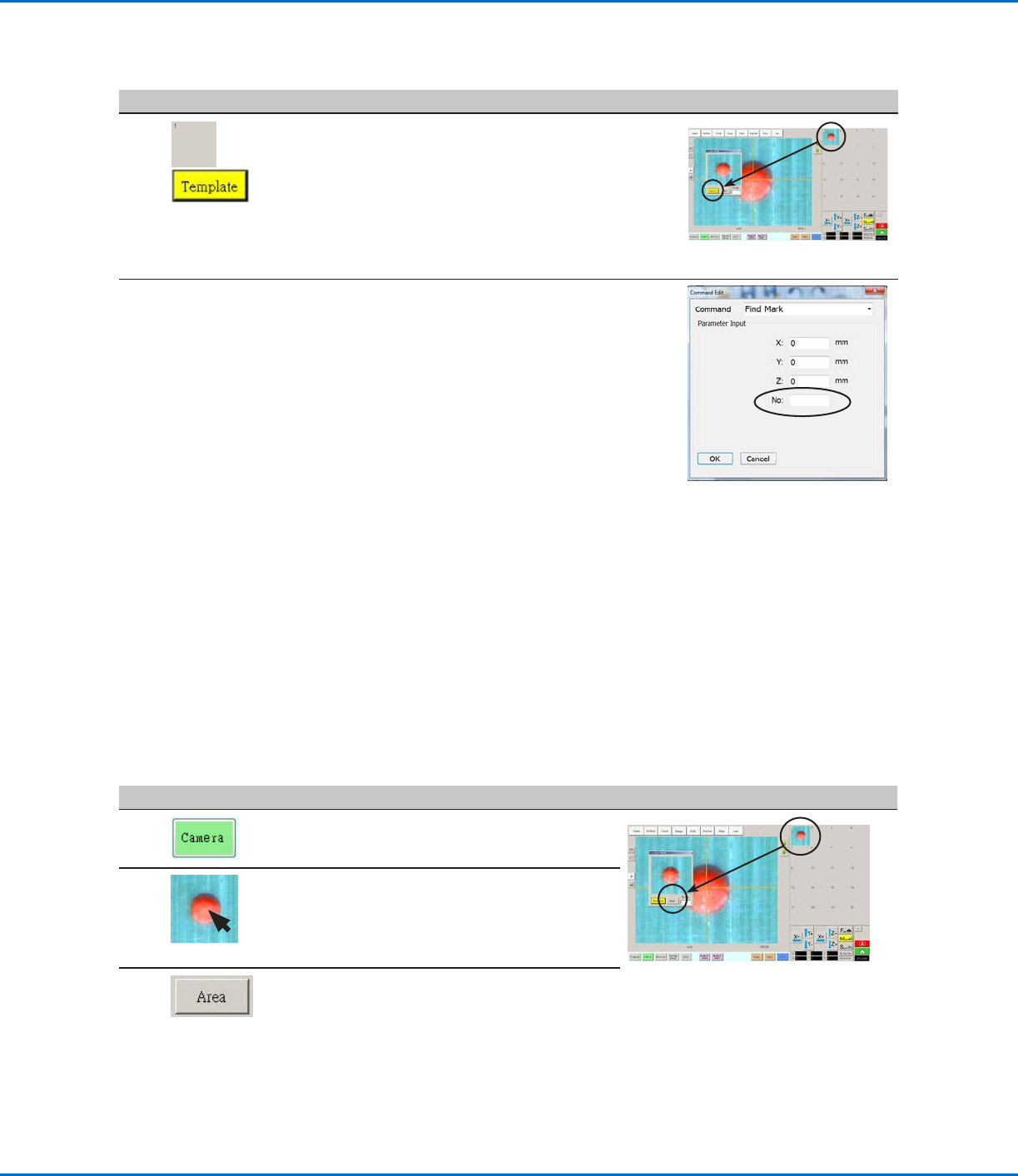

## 点击点击 操作步骤操作步骤 基准图像基准图像
8
> >
· 点击标记库中的一个图片包，保存标记，然
后在出现“模板匹配”窗口后点击“模板”
（TEMPLATE）。
系统会将图像保存在标记库中。
注：注：如果工件上有许多个区域与您保存的标记
相似，则可以微调摄像头查找并评估该标记的
方式。请单击“区域”并参阅下面的“如何提
高标记搜索的准确性”以了解详细信息。
您可以在“参数输入”窗口内输入标记号
（No.），从而在“查找标记”指令或“基准
标记”指令中（内）指定标记库中的任何标
记。有关如何使用标记的信息，请参见下面的
操作步骤：
· 请参阅第67页上的“如何在程序中使用标记
或基准标记”
· 请参阅第68页上的“如何在“步骤&重复”
程序中使用“触发标记””
如何创建一个标记（续）如何创建一个标记（续）
如何提高标记搜索的准确性如何提高标记搜索的准确性
如果工件上有许多个区域与您保存的标记相似，则可以使用“模板匹配”窗口的“区域”功能微调摄像头对照已保存的
标记图像评估这些区域的方式。这样做可提高系统的查找标记准确性。
前提条件前提条件
系统处于CCD模式下。
您要微调的标记保存在标记库中。
## 点击点击 操作步骤操作步骤 基准图像基准图像
1 · 单击“摄像头”以转到摄像头屏幕。
2 · 右击标记库中的任一图像。
将会显示“模板匹配”窗口。
3
· 单击“区域”。
· 参阅第37页的“模板匹配和区域窗口”，以使
用“区域”窗口微调摄像头搜索图像并对照工
件上的其他类似区域评估图像的方式。
