www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信 EFD 在全球范围内销售专业点胶系统并提供技术支持服务 PROPlus / PRO PROPlus / PRO 系列自动点胶系统 85 技术数据 技术数据 尺寸 尺寸 平台底部安装孔样板 平台底部安装孔样板 使用如下尺寸为机械手底部钻孔。 4 x M5螺纹孔 B A C B A 尺寸 尺寸 PRO3 (All…
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
PROPlus / PRO PROPlus / PRO 系列自动点胶系统
84
附件（续）附件（续）
项目项目 物料编号物料编号 描述描述
7360610 针筒安装支架
7361815
用于PICO Pμlse
™
胶阀的
安装挂板
7360613
安装挂板，适用于所有具
有安装孔的胶阀 (752,
725, 741, 736, 781,
787与782 系列胶阀)
7361758
通用胶阀安装挂板，适用
于所有不具有安装孔的
胶阀(702, 754, 794与
784S-SS 系列胶阀)
7363518
794-TC 系列胶阀的安装
支架
7361114
安装挂板，适用于xQR41
与745 系列胶阀
7361757
安装挂板，适用于径向
旋转阀
安装支架安装支架
项目项目 物料编号物料编号 描述描述
7360952
安装支架，适用于
Ultimus
™
IV点胶机
7362177
安装支架，适用于
Liquidyn P-Jet与P-Dot
胶阀
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
PROPlus / PRO PROPlus / PRO 系列自动点胶系统
85
技术数据技术数据
尺寸尺寸
平台底部安装孔样板平台底部安装孔样板
使用如下尺寸为机械手底部钻孔。
4 x M5螺纹孔
B
A
C
B
A
尺寸尺寸 PRO3 (All)PRO3 (All) PRO4 (All)PRO4 (All)
A
435 mm
(17.13")
535 mm
(21.06")
B
440 mm
(17.32")
480 mm
(18.90")
尺寸尺寸
PRO3PRO3
PRO3PlusPRO3Plus
PRO3LPRO3L
PROPlus3LPROPlus3L
PRO4PRO4
PROPlus4PROPlus4
PRO4LPRO4L
PROPlus4LPROPlus4L
A（长） 720 mm (28") 793 mm (31") 820 mm (32") 833 mm (33")
B（高） 690 mm (27") 690 mm (27") 690 mm (27") 690 mm (27")
C（宽） 590 mm (22") 590 mm (22") 690 mm (27") 690 mm (27")
注：注：尺寸包含DispenseMotion控制器、光源控制器和镭射控制器（如包含）。
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
PROPlus / PRO PROPlus / PRO 系列自动点胶系统
86
1
7
2
1 3

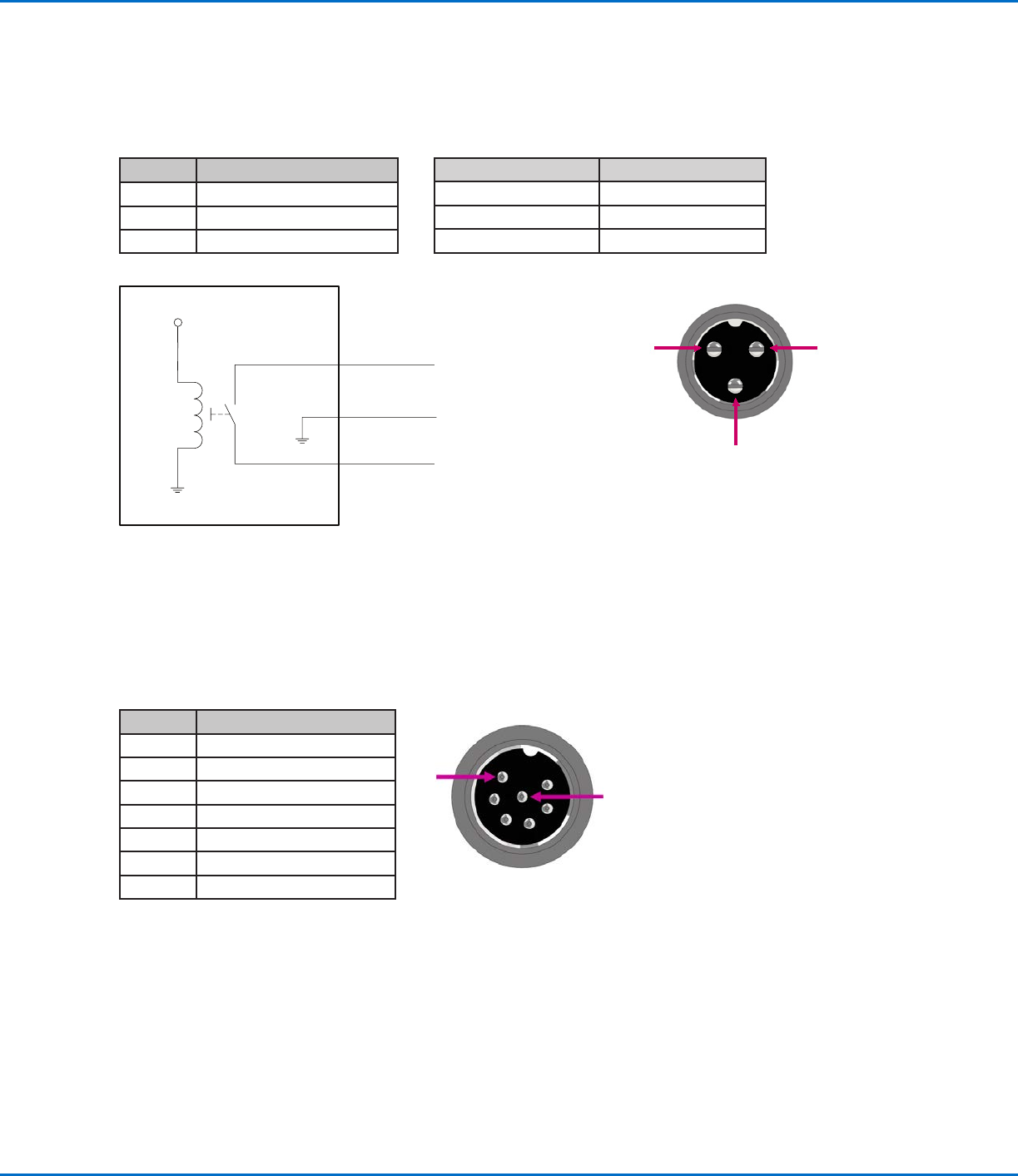

最大电压最大电压 最大电流最大电流
125 VAC 15A
250 VAC 10A
28 VDC 8A
引脚#引脚# 描述描述
1 NOM（常开）
2 COM（共用）
3 EARTH（接地）
引脚 1
引脚 2
引脚 3
+24V
Relay
外部控制端口外部控制端口
注：注：
· 输入不易受极性影响。
· 可选配的启动/停止控制器加速输入/输出连接至该端口。关于物料编号，请参见第61页“启动/停止控制器”。
引脚引脚 描述描述
1 接地
2 启动信号
3 马达使能
4 运动暂停
5 运行/教导
6 紧急停止
7 紧急停止
技术数据（续）技术数据（续）
接线图接线图
点胶端口点胶端口
