德力西电气CDM3vE电子式塑壳断路器2021年第1版.pdf - 第11页
162 161 800A 及以下壳架固定式及插入式面板开孔尺寸图 产品型号 极数 露出面板及拨动手柄 仅露出拨动手柄 W L2 L21 W2 L3 L31 CDM3vE-125 3 107 102.5 51 26 50.5 26.5 4 142 CDM3vE-250 3 107 102.5 51 26 50.5 26.5 4 142 CDM3vE-400 3 150 161.5 75 52.5 75.5 41 4 198 CDM3vE-…
160
159

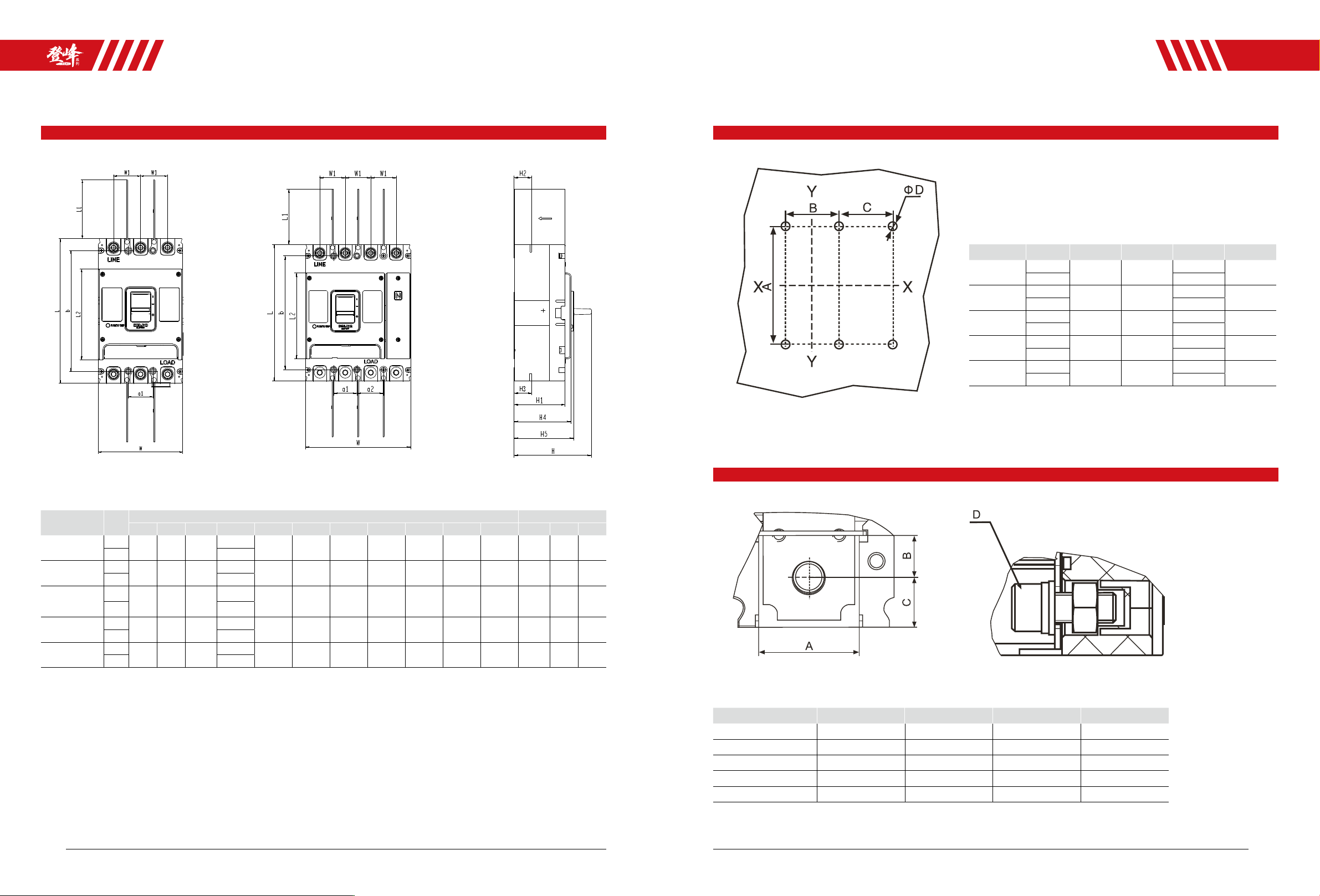

800A 及以下壳架外形及安装尺寸
产品型号 极数
外形尺寸 安装尺寸
L L1 L2 W W1 H H1 H2 H3 H4 H5 a1 a2 b
CDM3vE-125
3
165 80 102.5
107
35 112.5 86 21.5 23 94 95.5 35 35 126
4 142
CDM3vE-250
3
165 80 102.5
107
35 112.5 86 23 23 94 95.5 35 35 126
4 142
CDM3vE-400
3
257 104.5 161.5
150
48 145.9 96.2 36.5 37 107.5 112.2 44 - 215
4 198
CDM3vE-630
3
257 104.5 161.5
150
48 145.9 96.2 38.5 39.5 107.5 112.2 44 - 215
4 198
CDM3vE-800
3
280 104.5 170
210
70 154 103 40.5 47 116 121 70 70 243
4 280
单位：mm
800A 及以下壳架固定式板前安装孔尺寸图
800A 及以下壳架端子板安装孔尺寸图
产品型号 A B C D
CDM3vE-125 25.5 12 10 M8x20
CDM3vE-250 25.5 12 10 M8x20
CDM3vE-400 32 13 16 M10
×
25
CDM3vE-630 32 13 16 M10
×
35
CDM3vE-800 45.5 16.8 18.5 M12
×
35
单位：mm
注：X-X,Y-Y 为三极断路器中心
产品型号 极数 A B C
Φ
D
CDM3vE-125
3
126 35
-
5.5
4 35
CDM3vE-250
3
126 35
-
5.5
4 35
CDM3vE-400
3
215 44
-
6.5
4 -
CDM3vE-630
3
215 44
-
6.5
4 -
CDM3vE-800
3
243 70
-
7.5
4 70
CDM3vE 电子式塑壳断路器
外形及安装尺寸
CDM3vE 电子式塑壳断路器
外形及安装尺寸
162
161

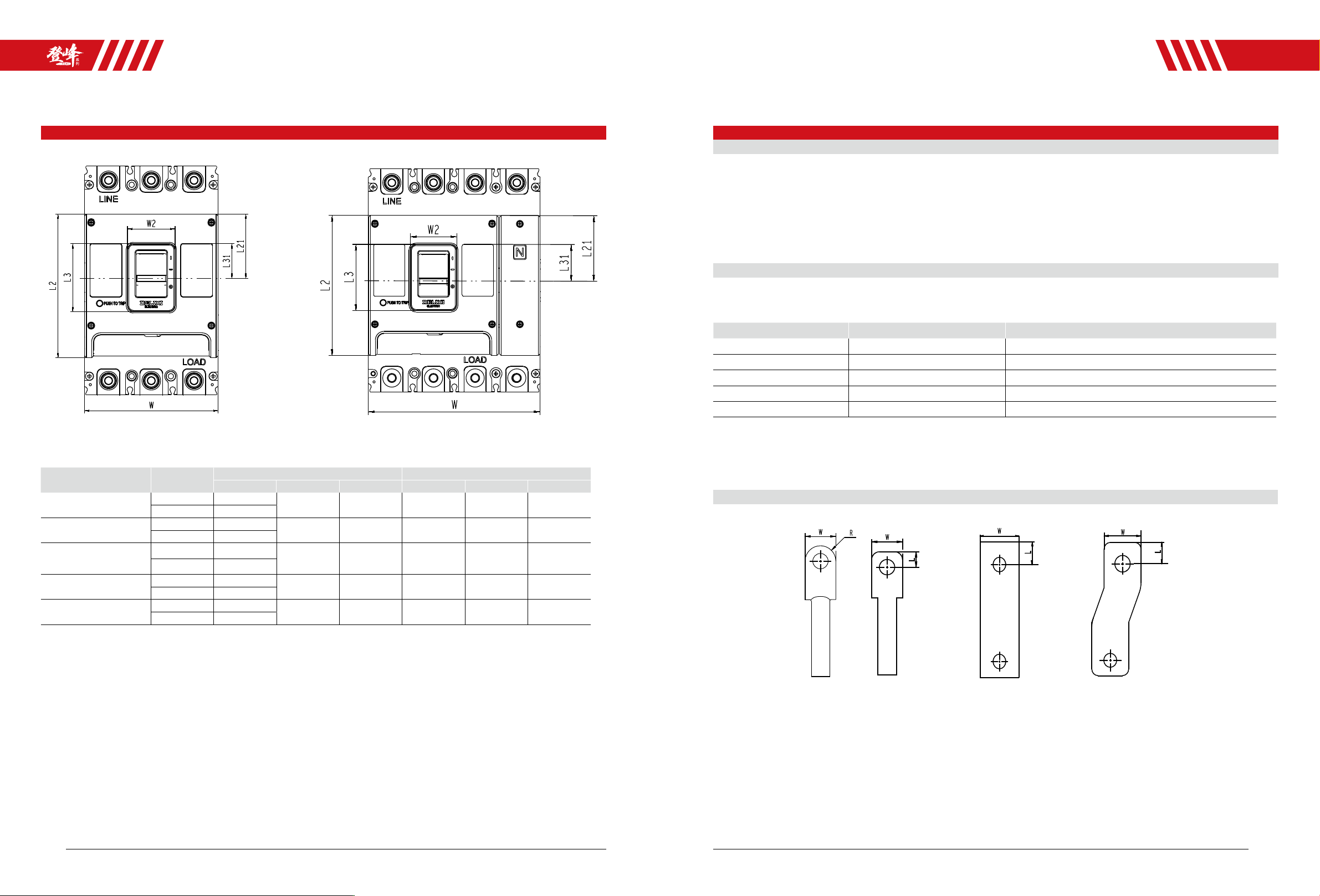

800A 及以下壳架固定式及插入式面板开孔尺寸图
产品型号 极数
露出面板及拨动手柄 仅露出拨动手柄
W L2 L21 W2 L3 L31
CDM3vE-125
3 107
102.5 51 26 50.5 26.5
4 142
CDM3vE-250
3 107
102.5 51 26 50.5 26.5
4 142
CDM3vE-400
3 150
161.5 75 52.5 75.5 41
4 198
CDM3vE-630
3 150
161.5 75 52.5 75.5 41
4 198
CDM3vE-800
3 210
170 67.5 55 85 42.5
4 280
单位：mm
单位：mm
800A 及以下壳架产品连接
1）必须由具有专业资格的人员进行接线操作；
2）确认输入电源处在完全断开的情况下，才能进行断路器接线操作；
3）必须先安装断路器后才能进行接线操作；
4）断路器必须符合上进下出的接线顺序，即“LINE”为上进线端（电源侧），“LOAD”为下出线端（负载侧），禁止颠倒接线方向。
连接导线采用的截面积与相应的产品壳架电流见下表：
表一：CDM3vE 壳架对应外接电缆线截面积
注：如外接为铜排，需转接拓展端子。
接线时选配的接线鼻、接线端子或扩展端子的关键尺寸，必须满足下表要求，否则无法安装。
接线鼻 扩展端子（标准型） 扩展端子（相间距拓宽型）
产品型号 电缆线截面积（mm
2
） 数量
CDM3vE-125 50 1
CDM3vE-250 120 1
CDM3vE-400 240 1
CDM3vE-630 185 2
CDM3vE-800 240 2
1 产品接线注意事项
2 标准连接导线的选择
3 选择相应的接线鼻和拓展排
CDM3vE 电子式塑壳断路器
外形及安装尺寸
CDM3vE 电子式塑壳断路器
外形及安装尺寸
164
163
备注：上表中的接线鼻配合的电缆线截面积选配组合应不小于标准面积
隔弧板安装
接线螺钉要拧紧，螺钉扭矩不小于下面表格要求。产品必须安装附件袋提供的相间隔弧板（见下图） ，并做好导线接线端的绝缘处理，防止相间短路。
产品型号 接线螺钉 扭矩力范围（N.m）
CDM3vE-125/250 M8
×
20mm 9.5 -10.5
CDM3vE-400/630 M10
×
25mm 19.5-20.5
CDM3vE-800 M12
×
35mm 29.5-30.5
4 产品连接后，必须保证导线连接可靠
产品型号
推荐的德力西接线鼻订货号
端子截面积
铜材质 铝材质
堵油标准型 堵油经济型 开口型 管状标准型 MCCB 专用 堵油标准型 管型标准型
CDM3vE-125
35mm² DT035SGD DT035SED OT100ASD DTG035SHD / DTL035MGD
SC35M8ZXD/
SC35M10ZXD/
50mm² DT050SGD DT050SED OT150ASD /DTG050SHD / DTL050MGD
SC50M8ZXD/
SC50M10ZXD/
SC50M12ZXD/
CDM3vE-250
70mm² / DT070SED / DTG070SHD / /
SC70M10ZXD/
SC70M12ZXD
95mm² / / / / / /
SC95M10ZXD/
SC95M12ZXD
120mm² / / OT250ASD / / / /
185mm² / / OT300ASD / / / /
CDM3vE-400
120mm² DT120SGD DT120SED / DTG120SHD DHADT120M13W28FT DTL120MGD /
150mm² / DT150SED / / DHADT150M13W30FT / /
185mm² / / / / DHADT185M13W31FT / /
240mm² / / OT400ASD / / / /
CDM3vE-630 185mm² / / / / DHADT185M13W31FT / /
CDM3vE-800 240mm² DT240SGD DT240SED / / DHADT240M14W398FT / /
1600A 固定式三极和四级
固定式板前尺寸
单位：mm
单位：mm
单位：mm
