166 165 1600A 固定式板前尺寸 绝缘部分 金属部分 带电部分 A 0 120 180 B 0 10 60 注： 3 极断路器 X 和丫是前面板对称轴 （ * ）内安全距离要考虑移去灭弧罩时需要的空间 50mm ，移去端子块时安全距离是 20mm ：基准点 单位： mm 1600A 外形及安装尺寸 母排尺寸推荐钻孔尺寸 板前接线尺寸 母排推荐尺寸 顶部端子尺寸 单位 mm 底部端子尺寸 母线尺寸 下面表格基于以下假设 : • …
164
163
备注：上表中的接线鼻配合的电缆线截面积选配组合应不小于标准面积

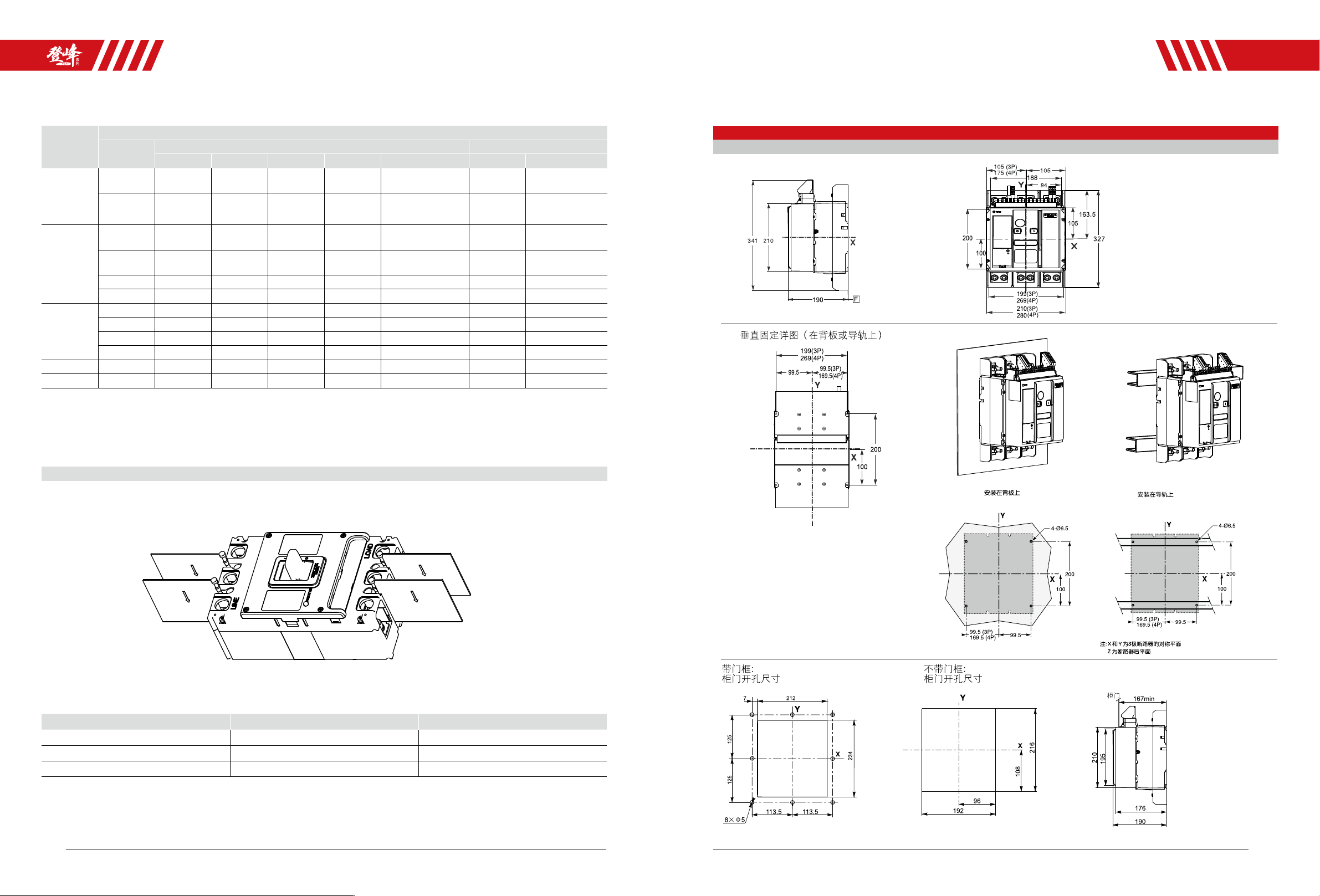

隔弧板安装
接线螺钉要拧紧，螺钉扭矩不小于下面表格要求。产品必须安装附件袋提供的相间隔弧板（见下图） ，并做好导线接线端的绝缘处理，防止相间短路。
产品型号 接线螺钉 扭矩力范围（N.m）
CDM3vE-125/250 M8
×
20mm 9.5 -10.5
CDM3vE-400/630 M10
×
25mm 19.5-20.5
CDM3vE-800 M12
×
35mm 29.5-30.5
4 产品连接后，必须保证导线连接可靠
产品型号
推荐的德力西接线鼻订货号
端子截面积
铜材质 铝材质
堵油标准型 堵油经济型 开口型 管状标准型 MCCB 专用 堵油标准型 管型标准型
CDM3vE-125
35mm² DT035SGD DT035SED OT100ASD DTG035SHD / DTL035MGD
SC35M8ZXD/
SC35M10ZXD/
50mm² DT050SGD DT050SED OT150ASD /DTG050SHD / DTL050MGD
SC50M8ZXD/
SC50M10ZXD/
SC50M12ZXD/
CDM3vE-250
70mm² / DT070SED / DTG070SHD / /
SC70M10ZXD/
SC70M12ZXD
95mm² / / / / / /
SC95M10ZXD/
SC95M12ZXD
120mm² / / OT250ASD / / / /
185mm² / / OT300ASD / / / /
CDM3vE-400
120mm² DT120SGD DT120SED / DTG120SHD DHADT120M13W28FT DTL120MGD /
150mm² / DT150SED / / DHADT150M13W30FT / /
185mm² / / / / DHADT185M13W31FT / /
240mm² / / OT400ASD / / / /
CDM3vE-630 185mm² / / / / DHADT185M13W31FT / /
CDM3vE-800 240mm² DT240SGD DT240SED / / DHADT240M14W398FT / /
1600A 固定式三极和四级
固定式板前尺寸
单位：mm
单位：mm
单位：mm
CDM3vE 电子式塑壳断路器
外形及安装尺寸
CDM3vE 电子式塑壳断路器
外形及安装尺寸
166
165

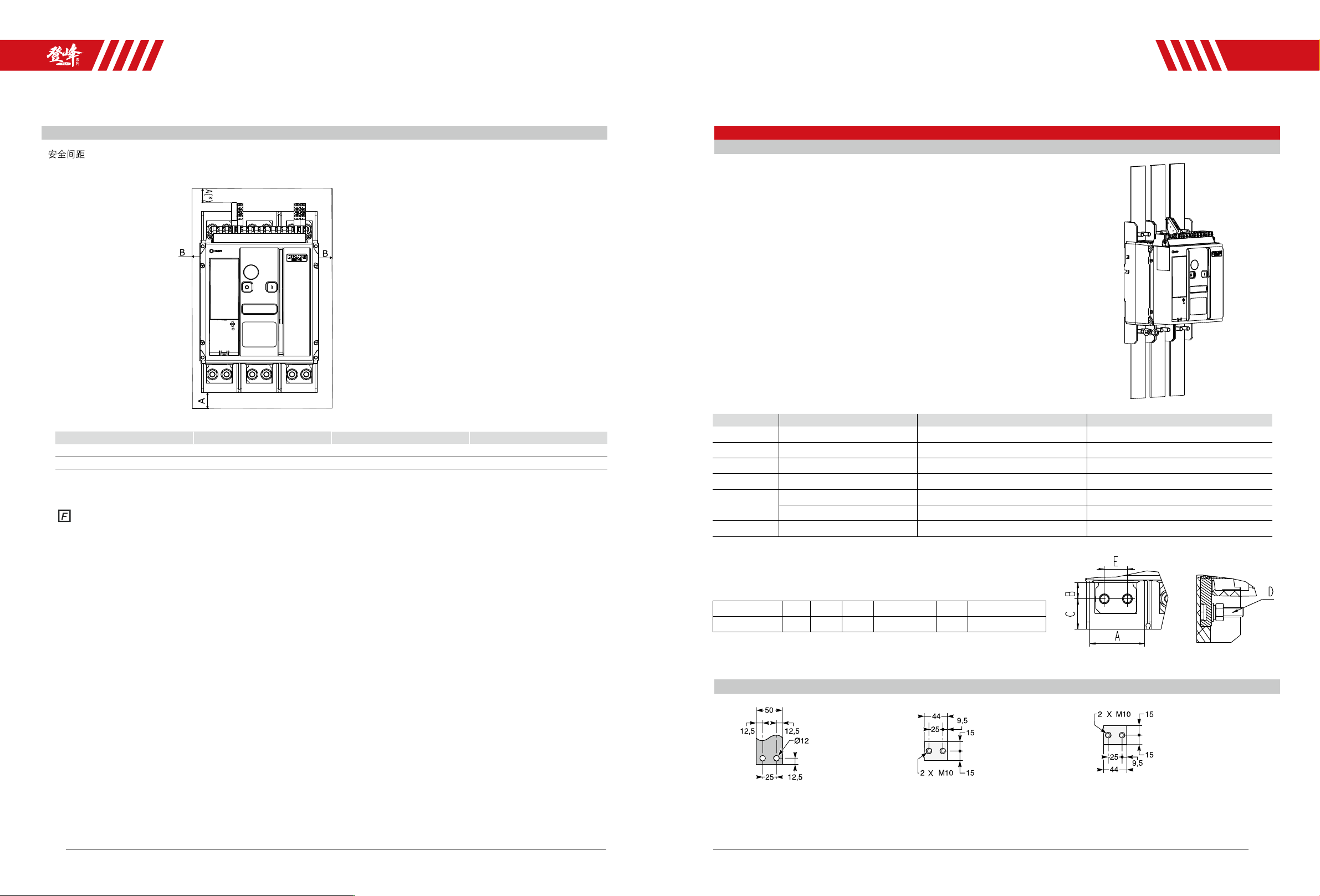

1600A 固定式板前尺寸
绝缘部分 金属部分 带电部分
A 0 120 180
B 0 10 60
注：3 极断路器 X 和丫是前面板对称轴
（*）内安全距离要考虑移去灭弧罩时需要的空间 50mm，移去端子块时安全距离是 20mm
：基准点
单位：mm
1600A 外形及安装尺寸
母排尺寸推荐钻孔尺寸
板前接线尺寸
母排推荐尺寸 顶部端子尺寸
单位 mm
底部端子尺寸
母线尺寸 下面表格基于以下假设 :
•
母线允许最高温度为 100
℃
•
Ti：断路器及其连接件周围环境温度
•
铜制未漆母线
•
b: 块
板前连接件
注 :
表中值为上述假设基础上试验和理论计算结果。
本表有助于连接件设计，但实际值须经装置试验确认
注 : 外接母排大于 50mm 时，需选配相应扩展端子。
以上表格的数据是从试验和理论计算得出，只是做指导并不能替代工业实际经验或温升试验。
最大工作电流 Ti:40
℃
母线数 Ti:50
℃
母线数 Ti:60
℃
母线数
5mm 厚度 10mm 厚度 5mm 厚度 10mm 厚度 5mm 厚度 10mm 厚度
630 2b.40x5 1b.40 x 10 2b.40x5 1b.40 x 10 2b.40x5 1b.40 x 10
800 2b.50x5 1b.50 x 10 2b.50x5 1b.50 x 10 2b.50x5 1b.63 x 10
1000 3b.50x5 1b.63 x 10 3b.50x5 2b.50 X 10 3b.63x5 2b.50 x 10
1250
3b.50x5 2b.40 x 10 3b.50x5 2b.50 X 10 3b.63x5 2b.50 x 10
2b.80x5 2b.40 x 10 2b.80x5
1600 3b.80x5 2b.63 x 10 3b.80x5 2b.63 x 10 3b.80x5 2b 50 x 10
产品型号 A B C D 接线螺钉 E 扭矩力范围（N.m）
CDM3vE-1600M 59 17.2 32.8 M10 ╳ 40mm 25 50
CDM3vE 电子式塑壳断路器
外形及安装尺寸
CDM3vE 电子式塑壳断路器
外形及安装尺寸
168
167

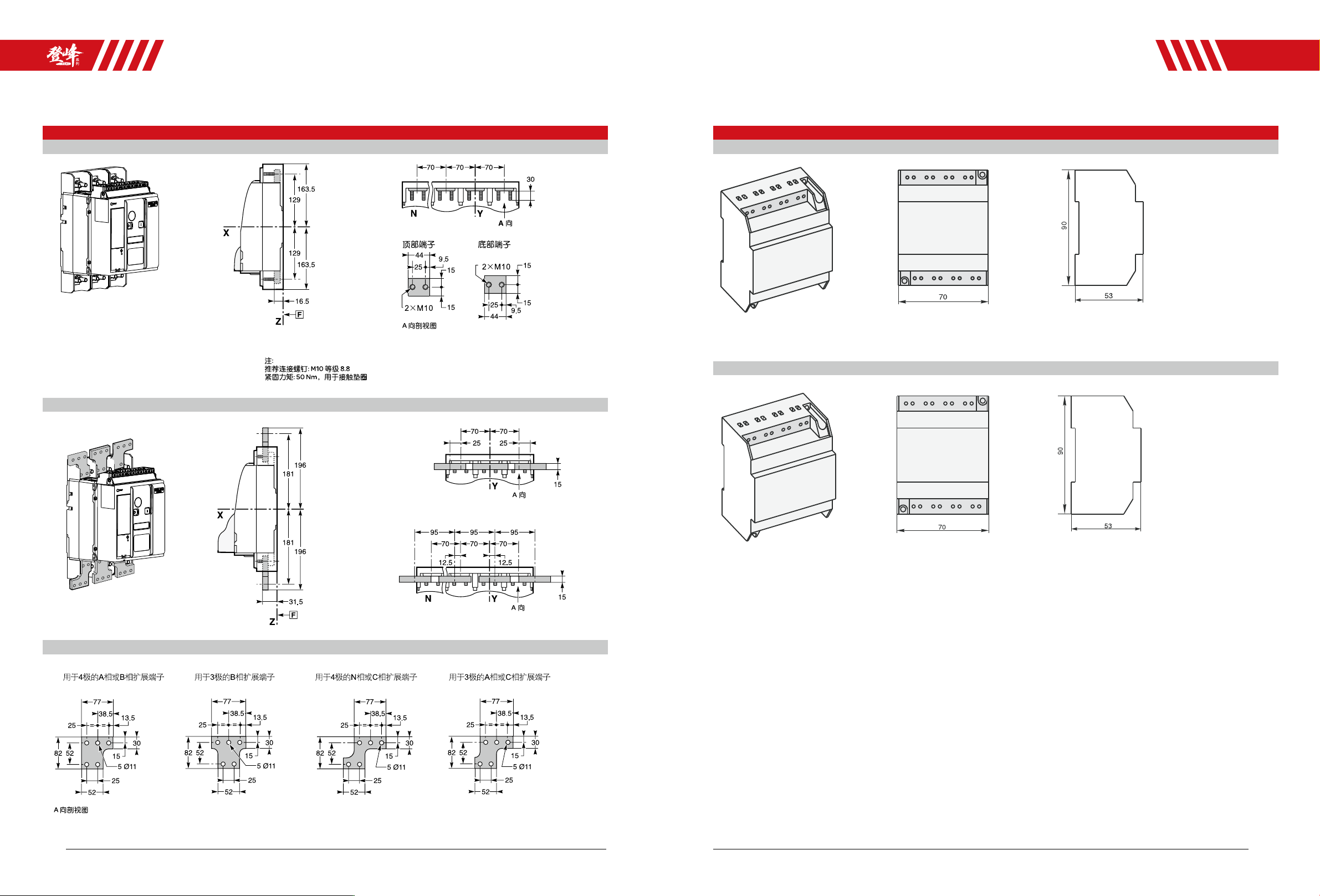

1600A 固定式母线
板前接线
带扩展端子的板前连接
扩展端子详图
单位：mm
单位：mm
单位：mm
1600A 电源模块，信号转换模块尺寸
电源模块支持 35mm DIN 导轨安装
信号转换模块支持 35mm DIN 导轨安装（通讯型标配）
单位：mm
单位：mm
