170 169 800A 及以下内部附件安装 内部附件安装示意图 内部附件接线图 先取下面盖，把需要装的附件卡到中盖的左右附件腔内，压紧。盖上面盖，打紧螺钉，附件就装好了。左右附件腔可以同时安装一个附件， 内部附件分为分励脱扣器、欠压脱扣器、辅助触头、报警触头和辅报触头。 当分励脱扣器额定电源电压为 DC24V 时，铜导线最大长度不得超过下表要求： 若不满足上表要求时，推荐采用下图进行分励脱扣器控制回路设计： 欠压脱扣器 KA: 为 D…

100%1 / 23
168
167
1600A 固定式母线
板前接线
带扩展端子的板前连接
扩展端子详图
单位：mm
单位：mm
单位：mm
1600A 电源模块，信号转换模块尺寸
电源模块支持 35mm DIN 导轨安装
信号转换模块支持 35mm DIN 导轨安装（通讯型标配）
单位：mm
单位：mm
CDM3vE 电子式塑壳断路器
外形及安装尺寸
CDM3vE 电子式塑壳断路器
外形及安装尺寸
170
169

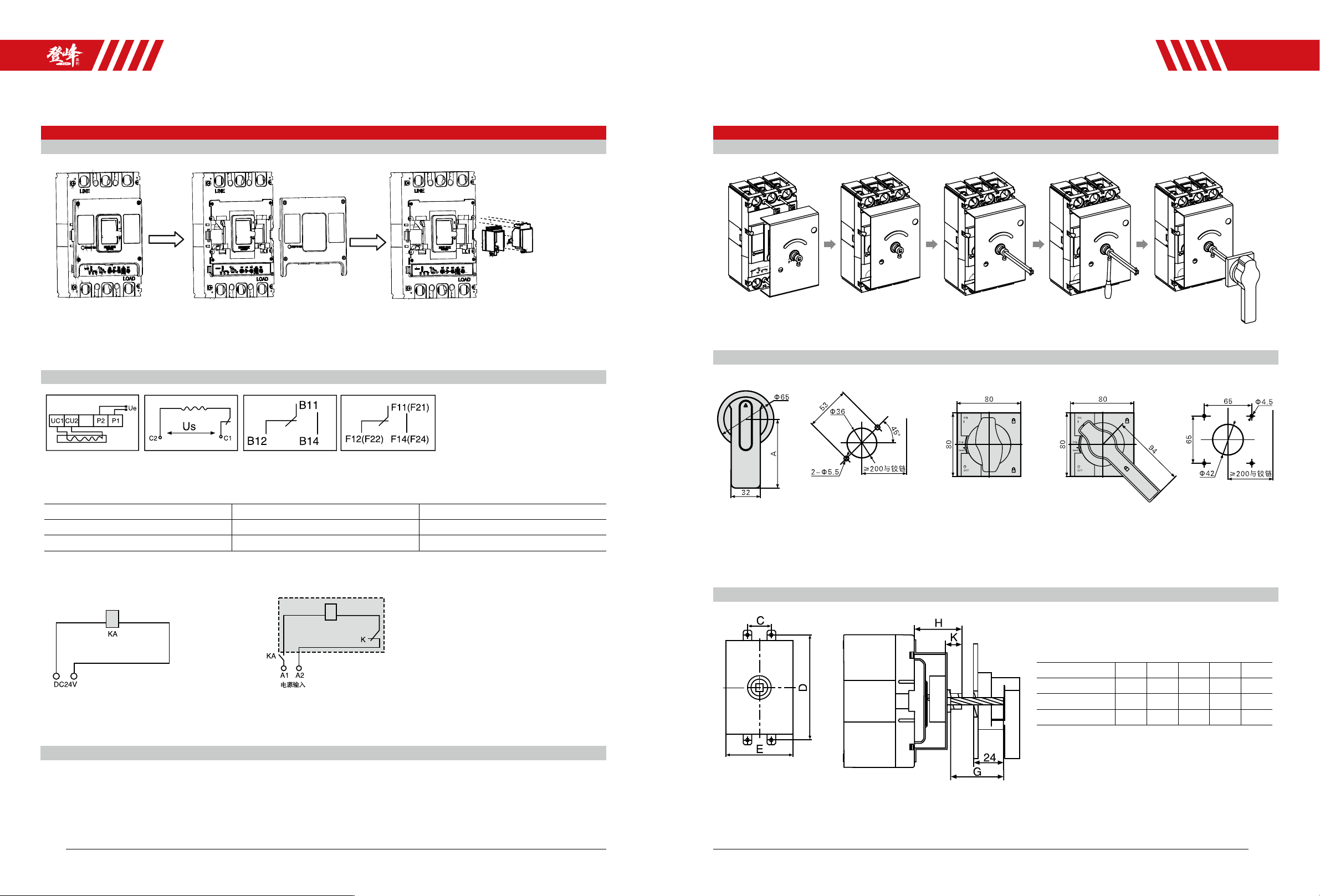

800A 及以下内部附件安装
内部附件安装示意图
内部附件接线图
先取下面盖，把需要装的附件卡到中盖的左右附件腔内，压紧。盖上面盖，打紧螺钉，附件就装好了。左右附件腔可以同时安装一个附件，
内部附件分为分励脱扣器、欠压脱扣器、辅助触头、报警触头和辅报触头。
当分励脱扣器额定电源电压为 DC24V 时，铜导线最大长度不得超过下表要求：
若不满足上表要求时，推荐采用下图进行分励脱扣器控制回路设计：
欠压脱扣器
KA: 为 DC24V 中间继电器，
触电电流容量为 1A
电源输入端的电压规格：AC50Hz 230V、400V ；
DC110V、220V
分励脱扣器 报警触头 辅助触头
额定控制电源电压 Us（DC24V） 截面积为 1.5mm² 截面积为 2.5mm²
100%Us 150m 250m
80%Us 100m 160m
内部附件测试
1）断开欠压脱扣器电源，断路器应可靠断开，手柄指示在脱扣位置；
2）分励脱扣器通以额定电压，断路器应可靠断开，手柄指示在脱扣位置；
3）装有辅助触头的断路器，分、合断路器，辅助触头转换信号应正常；
4）装有报警触头的断路器，合、脱扣（按红色脱扣按钮）断路器，报警触头转换信号应正常。
注：分励脱扣器的持续通电时间不应超过 5s，否则会烧毁分励脱扣器，当选用额定控制电源电压为 DC24V 时，控制回路额定电流应达到 4.5A~5.5A。
800A 及以下外部附件安装
手操机构的安装示意图
手操机构的旋转手柄和安装尺寸 单位：mm
手操机构的安装尺寸 单位：mm
圆形手柄的尺寸 A，CDM3vE-125/250 为 65 或 95 可选，默认为 65。CDM3E-400/630/800 为 95 或 125 可选，默认为 95。
注：
1）G 处连接方杆最短距离 42mm（直接手操），延伸手操默认 150mm，如需特殊定制请联系厂方。
2）如需对拨码盘或 USB 接口进行操作，需专业人员取下手操后对其操作。
安装好的旋转手柄，操作应灵活，并且手柄在水平时，断路
器应分闸，手柄在垂直位置时，断路器应合闸。
圆形转动手柄 方形转动手柄
CDM3vE-125/250 CDM3vE-400/630/800
产品型号 C D E H K
CDM3vE-125/250 35 143 100 49 20
CDM3vE-400/630 44 215 140 76 20
CDM3vE-800 70 243 210 76 20
CDM3vE 电子式塑壳断路器
外形及安装尺寸
CDM3vE 电子式塑壳断路器
外形及安装尺寸
172
171

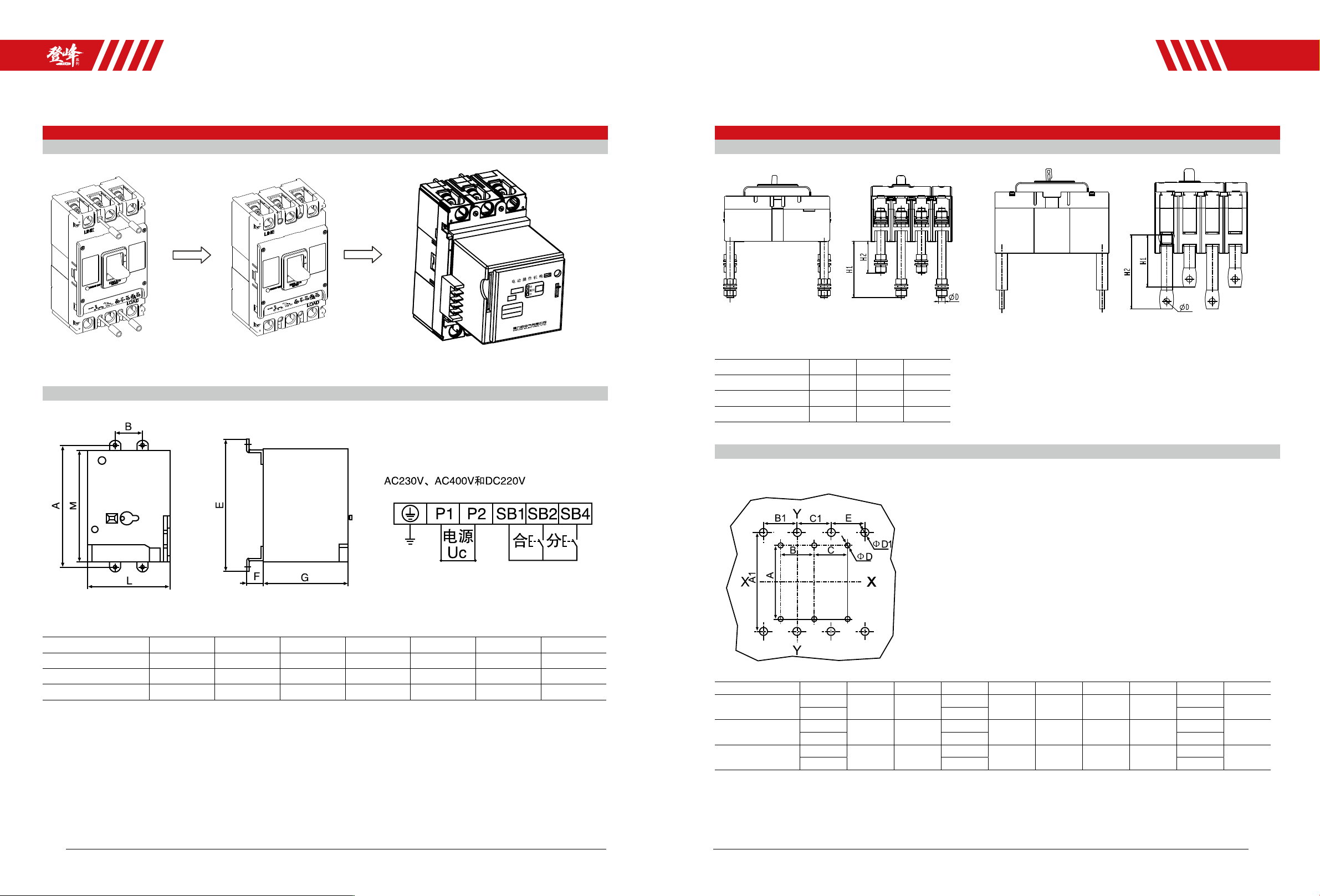

800A 及以下电操机构 800A 及以下固定式板后
电操机构的安装示意图 固定式板后接线附件安装尺寸图
固定式板后安装孔尺寸图
注：X-X,Y-Y 为三极断路器中心
单位：mm
单位：mm
单位：mm
注：出厂标准配置为板后水平接线，客户可松开后自行旋转 90º 变成垂直接线。
电操机构安装尺寸图和电气接线图
注：
1）带电操机构的断路器脱扣跳闸后，电操机构必须先分闸，然后才能合闸。
2）通过电操可实现对断路器的远程控制，如需对拨码盘或 USB 接口进行操作，需专业人员取下电操。
产品型号 A B L E F G M
CDM3vE-125/250 126 35 90.5 140 12 77 116
CDM3vE-400/630 215 44 130 232 32 115 176
CDM3vE-800 243 70 130 260 31 115 176
产品型号 H1 H2
φ
D
CDM3vE-125/250 102 72 10
CDM3vE-400/630 92 128 12.5
CDM3vE-800 129 129 13
产品型号 极数 A B C
Φ
D A1 B1 C1 E
Φ
D1
CDM3vE-125/250
3
126 35
-
5.5 145 35 35
-
15
4 35 35
CDM3vE-400/630
3
215 44
-
6.5 225 48 48
-
32
4 - 48
CDM3vE-800
3
243 70
-
7.5 243 70 70
-
40
4 70 70
CDM3vE-125/250（螺杆式） CDM3vE-400/630/800（水平）
CDM3vE 电子式塑壳断路器
外形及安装尺寸
CDM3vE 电子式塑壳断路器
外形及安装尺寸
