176
175

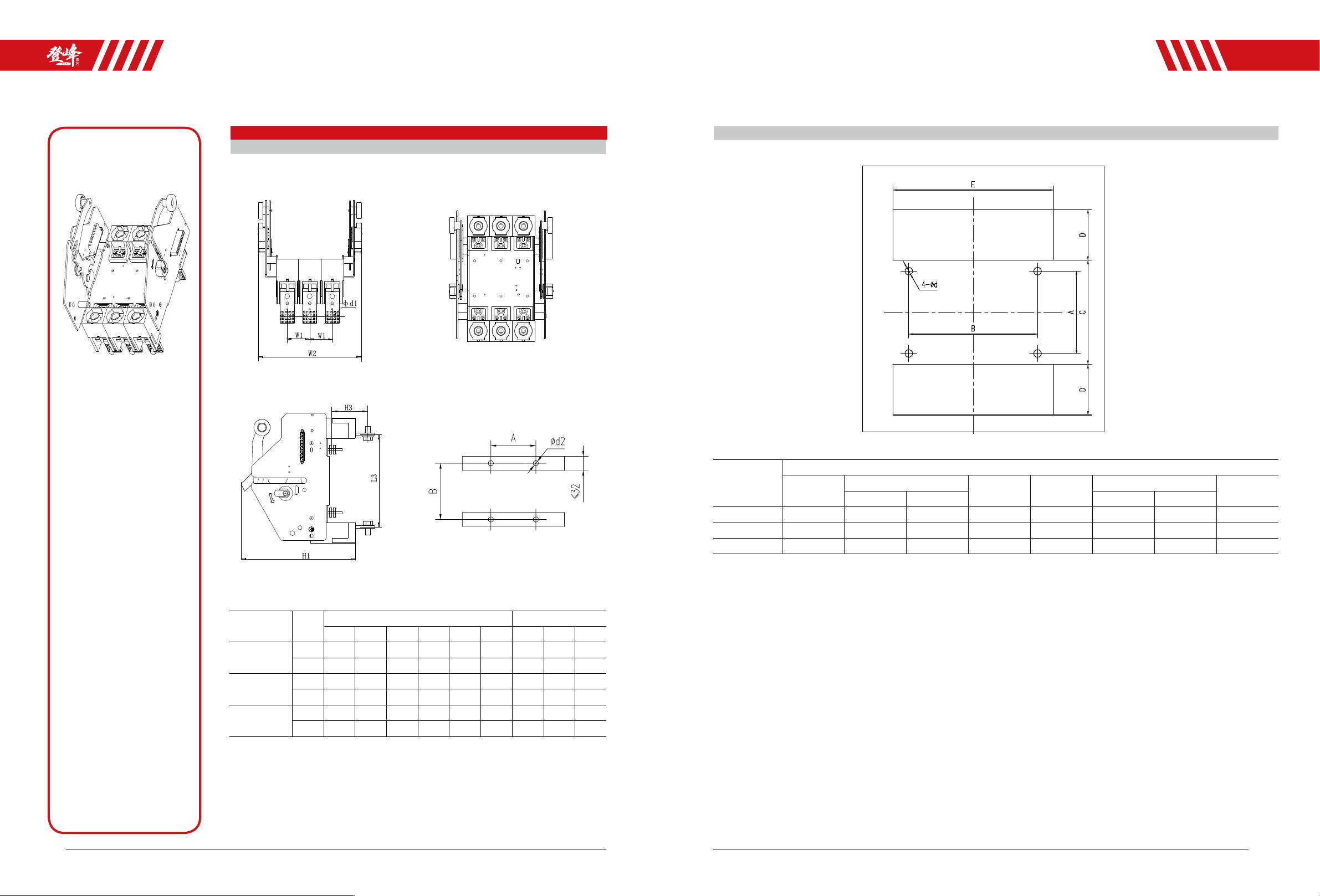

800A 及以下抽出式板后
壳架 极数
外形尺寸 安装尺寸
L3 H1 H3 W1 W2 ød1 A B ød2
CDM3vE-400
3P 203 253 77 48 223 ø11 96 140 ø7
4P 203 253 77 48 271 ø11 144 140 ø7
CDM3vE-630
3P 207 253 77 48 223 ø11 96 140 ø7
4P 203 253 77 48 271 ø11 144 140 ø7
CDM3vE-800
3P 241 238 73 70 289 ø13 140 131 ø7
4P 241 238 73 70 359 ø13 210 131 ø7
壳架
板后出线开孔尺寸
A
B
C D
E
d
3P 4P 3P 4P
CDM3vE-400 140 96 144 178 47 147 195 7
CDM3vE-630 140 96 144 178 47 147 195 7
CDM3vE-800 131 140 210 170 77 213 283 7
备注： 1. 630 壳架抽出式 降容为 500A 使用。
2. 如无特殊备注，抽出式不配备电气联锁功能。
C:\Users\saijin.xu\Desktop\附件\CH2抽出式开孔尺寸.dwg, 2016-12-09 1
0:03:27, novaPDF
You created this PDF from an application that is not licensed to print to novaPDF printer (http://www.novapdf.com)
抽出式板后附件安装孔尺寸图
抽出式板后接线附件安装尺寸图
CDM3vE 电子式塑壳断路器
外形及安装尺寸
CDM3vE 电子式塑壳断路器
外形及安装尺寸
178
177
□ 报警触头 ■ 辅助触头 ● 分励脱扣器 ○ 欠电压脱扣器
附件代号 附件名称 产品型号
电子式 CDM3E-125 CDM3E-250 CDM3E-400 CDM3E-630 CDM3E-800
308
报警触头
( 左右都可 , 默认左置 )
310
分励脱扣器
( 左右都可 , 默认右置 )
320
辅助触头
( 左右都可 , 默认左置 )
330 欠压脱扣器
340 分励 + 辅助
350 分励 + 欠压
360
二组辅助触头
( 左右都可 , 默认左置 )
370 辅助 + 欠压
318 分励 + 报警
328
辅助 + 报警
( 左右都可 , 默认左置 )
338 欠压 + 报警
348 分励 + 辅助 + 报警
368 二组辅助 + 报警
378 辅助 + 欠压 + 报警

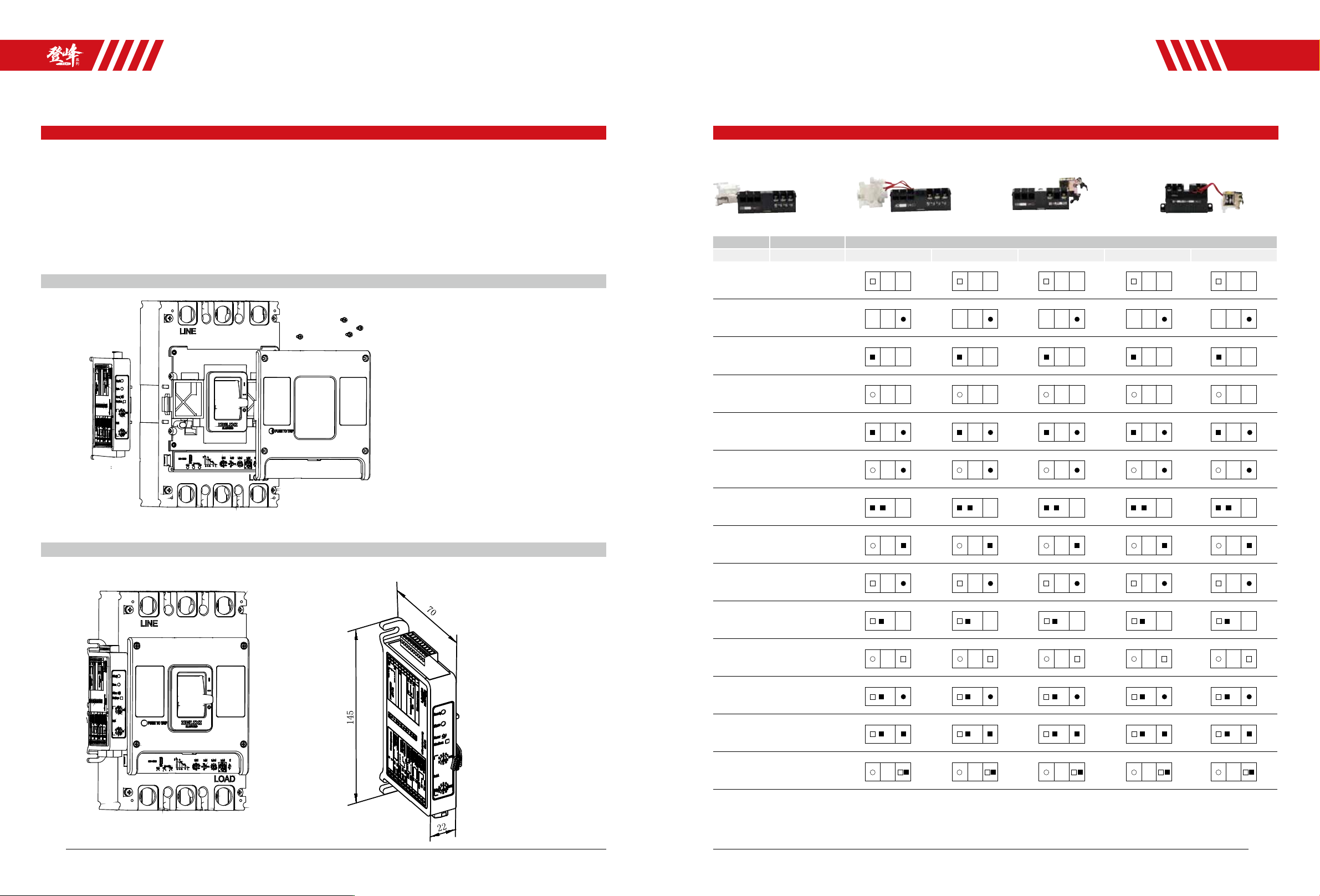

通讯模块和报警不脱扣模块的安装见下面安装示意图：
1）拧开面盖螺钉，打开面盖；
2）移走左侧插板，露出断路器与模块的接入口；
3）将模块的接线端子接入断路器左侧的接入口，然后把模块的右侧“V”字形凸台卡入断路器左
侧的“V”字形凹槽；
4）重新装好面盖。装好后的效果见下面安装效果图。
通讯模块和报警不脱扣模块的外形尺寸相同，参见下面尺寸图（单位：mm)。
安装示意图
安装效果图及尺寸图
800A 及以下通讯模块和报警不脱扣模块 800A 及以下附件安装位置示意图
CDM3vE 电子式塑壳断路器
外形及安装尺寸
CDM3vE 电子式塑壳断路器
附件
180
179

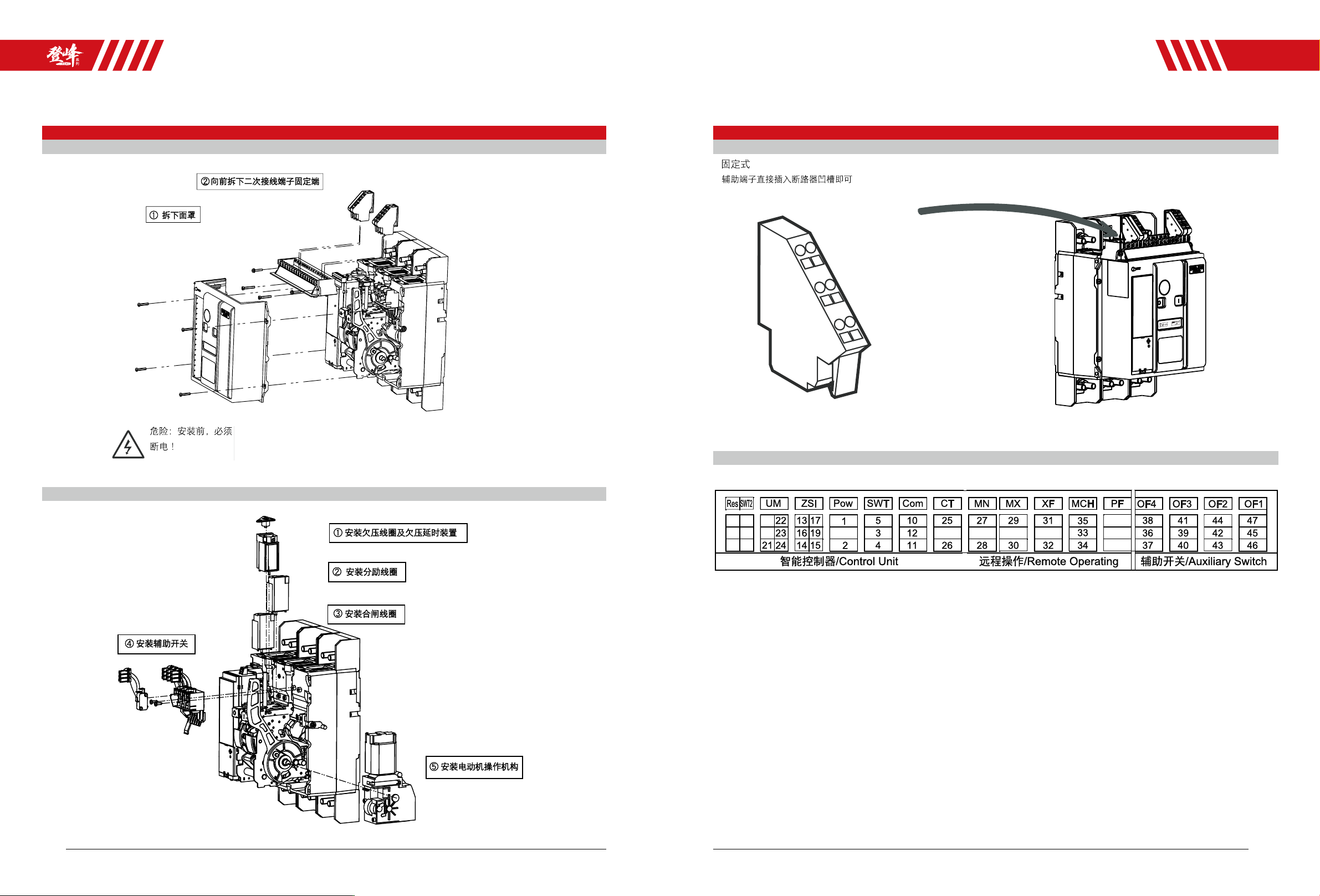

1600A 内部附件 1600A 二次回路接线
拆下面罩，卸下二次接线端子 固定辅助端子
安装线圈，电操机构及辅助触头
端子的排布
1 检查接线头序号
2 插入序号相同的接线口
3 Pow1,2 口为 DC24V 电源端口，必须使用出厂配置的 DC24V 电源转换模块。
注：DC24V 正反接都可，禁止直接接入 AC230V 或 AC400V 或 DC220V 或 DC110V 电源。
DC24V
CDM3vE 电子式塑壳断路器
附件
CDM3vE 电子式塑壳断路器
