152 151 ( 时间段的 off 表示 I 2 t Off ，即反时限关闭，此时为定时限 ; 使用电流档的 off 关闭接地保护功能 ) 5 ）智能控制器的出厂整定值 tg(s) 反时限 动作特性 定时限 , 最小时间为 返回时间 整定时间 (s) 0.1 、 0.2 、 0.3 、 0.4 整定时间 (s) 0.1 0.2 0.3 0.4 最小 (s) 0.08 0.14 0.23 0.35 最大 (s) 0.14 0.2 0.3…
150
149
功能介绍
保护功能 长延时保护 I
R
长延时保护 I
R
短延时保护 Isd 短延时保护 Isd
瞬时保护 Ii 瞬时保护 Ii
接地保护 Ig 接地保护 Ig
MCR 保护 MCR 保护
HSISC 保护 HSISC 保护
电流不平衡
最大需用电流
接地报警
测量功能 电流测量
电压测量
功率测量
频率测量
电能测量
辅助功能 预报警 预报警
自诊断功能 自诊断功能
故障历史记录 故障历史记录
测试功能 测试功能
变位记录
报警记录
实时时钟
显示功能 LCD 液晶显示
1）
通讯功能 Modbus
CDM3vE-1600 CDM3vE-T1600
1）液晶屏在低于 -5℃的环境温度下可能会冻结，导致无法显示，但不影响断路器的保护功能和正常使用。
2）更多内容详见德力西电气官网（http://www.delixi-electric.com/），可免费下载 CDM3E 系列说明书。

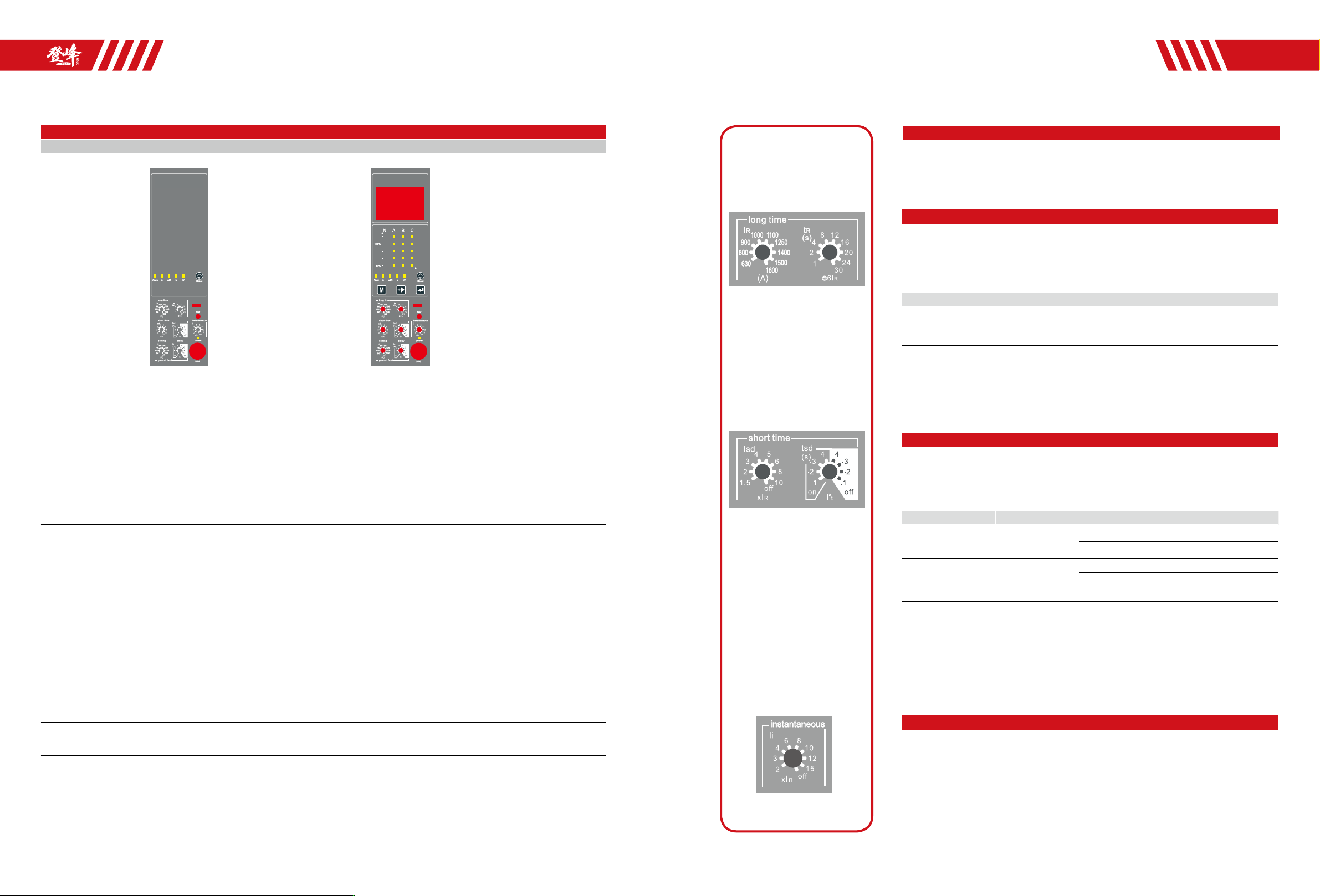

智能控制器的保护特性
智能控制器的保护特性有反时限和定时限，当故障电流超过反时限设定值时，控制器按定时限
时间延时保护。
反时限曲线符合特性曲线 I
2
t
I
R
电流整定值范围：630A、800A、900A、1000A、1100A、1250A、1400A、1500A、1600A
反时限动作特性 I
2
t: t=(6/N)
2
*t
R
整定电流倍数 动作时间 s
1.5 I
R
16s 32s 64s 128s 192s 256s 320s 384s 480s
2 I
R
9s 18s 36s 72s 108s 144s 180s 216s 270s
6 I
R
1s 2s 4s 8s 12s 16s 20s 24s 30s
I
sd
电流整定值范围：1.5 I
R
、2 I
R
、3 I
R
、4 I
R
、5 I
R
、6 I
R
、8 I
R
、10 I
R
、OFF
电流 动作时间
Isd<I≤8I
R
反时限 动作特性 I
2
t=(8Isd/t)
2
tsd
整定时间 s 0.1、0.2、0.3、0.4
I≥1.1Isd 定时限 , 最小时间
为返回时间
整定时间 s 0.1 0.2 0.3 0.4
最小 s 0.08 0.14 0.23 0.35
最大 s 0.14 0.2 0.32 0.5
1）过载长延时保护特性 I
R
过载长延时保护动作阈值
< 1.05 I
R
：> 2h 不动作；
≥1.2 I
R
：延时动作；
注： N---- 故障电流除以设定电流的倍数 I/I
R
t---- 故障动作延时时间
t
R
---- 长延时时间设定值
动作时间允许误差 ±10%
短路短延时保护动作阈值
< 0.9 Isd：不动作；
≥1.1 Isd：延时动作；
注： Isd--- 短延时电流设定值
I---- 故障电流值
I
R
---- 长延时设定值
t---- 故障动作延时时间
tsd---- 短延时反时限设定值
动作时间允许误差 ±20%
短路瞬时保护动作阈值
< 0.85 Ii：不动作；
> 1.15 Ii：动作；
瞬时动作的电流整定值 2In 、3In 、4In、6In、8In、10In、12In、15In、OFF
注： 动作时间误差 ≤50ms.
2）短路短延时保护特性 Isd
3）断路瞬时保护特性 Ii
( 时间段的 off 表示 1
2
t off 即反时限关闭，此时为定时限 ; 使用电流档的 off 关闭短延时保护功能 )
CDM3vE 电子式塑壳断路器
技术参数
CDM3vE 电子式塑壳断路器
技术参数
3vE-T1600
3vE-1600
152
151
( 时间段的 off 表示 I
2
t Off，即反时限关闭，此时为定时限 ; 使用电流档的 off 关闭接地保护功能 )
5）智能控制器的出厂整定值
tg(s) 反时限 动作特性
定时限 ,
最小时间为
返回时间
整定时间 (s) 0.1、0.2、0.3、0.4
整定时间 (s) 0.1 0.2 0.3 0.4
最小 (s) 0.08 0.14 0.23 0.35
最大 (s) 0.14 0.2 0.32 0.5
注： I
J
接地保护设定值，I
J
=1200A，
I 故障电流值
T 故障动作延时时间
tg 接地反时限设定值
反时限动作时间允许误差
±
20%
脱扣曲线
I
2
t
长延时 短延时 瞬时 接地故障 热记忆
I
R
t
R
Isd ts Ii Ig tg
1600A 30s 6In 0.2s 10In 1100A 0.4s 20min
接地故障保护动作阈值
< 0.9 Ig：不动作；
≥1. 1 Ig：延时动作；
Ig 电流整定值范围：500A、600A、700A、800A、900A、1000A、1100A、1200A、OFF
J
4）接地故障保护动作特性 Ig
二次回路接线图
CDM3vE-1600
CDM3E-1600M
CDM3E-1600M
CDM3E-1600M
CDMv3E-1600M
CDM3vE 电子式塑壳断路器
技术参数
CDM3vE 电子式塑壳断路器
技术参数
154
153
新
•
智
•
能 APP 介绍
下载新智能 APP 后，支持 OTG 的 Android 手机可以直接安装。软件界面如下：
1. 新智能 APP 目前只支持 DELIXI 全新 CDM3E 电子式塑壳产品。（125AF~800AF 壳架）
2. 新智能 APP 可实现手机与断路器的部分遥调、遥测功能。
注：终端设备和手机之间使用 OTG 线缆连接，目前仅支持 Android 系统。
部分型号手机需要打开 OTG 支持选型才可实现联机。
二次回路接线图
CDM3vE-T1600
四遥产品信号转换模块为标配
CDM3E-1600M
CDM3E-1600M
四遥产品信号转换模块为标配
CDM3E-1600M
CDM3vE-1600M
