Betriebsanleitung Linienrechner UNIX 3 Desktop (Stammfenster) Software-Version 40 2.xx Ausgabe 03/97 3.1 Einleitung 3 - 2 Abb . 3.1. 1 Auf bau des Desktop im Progr ammierbetrieb Abb . 3.1. 2 Auf bau des Desktop im Steuer…
Betriebsanleitung Linienrechner UNIX 3 Desktop (Stammfenster)
Software-Version 402.xx Ausgabe 03/97 3.1 Einleitung
3 - 3
Der Desktop teilt sich in den oberen, mittleren und unteren Bereich auf:
-
Oberer Bereich mit der Desktop-Menüzeile und den Menüs
DATEI
OPTIONEN
DIENSTE
PRODUKT (nur im Steuerbetrieb)
PRODUKTIONSMITTEL (nur im Steuerbetrieb)
-
Mittlerer Bereich mit den Hauptgruppen
Produkt (nur im Programmierbetrieb)
Produktionsmittel (nur im Programmierbetrieb)
Steuerung
Jede dieser Hauptgruppen beinhaltet Module der LR-Software. Diese Module sind die LR-Programme
und werden, wenn sie im Desktop angemeldet sind, als Ikonen in der jeweiligen Hauptgruppe reprä-
sentiert.
-
Zwischen dem mittleren und unteren Bereich befindet sich der
Linienauswahl-Button,
in welchem der
Pfadname der aktuellen Linie angezeigt wird. Vor dem Pfadnamen ist außerdem eingetragen, auf welche
Datenhaltung aktuell zugegriffen wird ("lokal" oder "zentral").
Durch Anklicken des Button kann die FSB zur Auswahl einer anderen Linie geöffnet werden.
-
Unterer Bereich (Anzeigebereich) mit der Darstellung der aktuellen Linienkonfiguration
Hier wird die aktuelle Linienkonfiguration mit allen in der Linie vorhandenen Stationen symbolisiert.
☞
HINWEIS
Die Bedeutung und Funktion sämtlicher Komponenten des Desktop im Programmier- und Steuer-
betrieb werden in Abschn. 3.2 beschrieben.
Betriebsanleitung Linienrechner UNIX 3 Desktop (Stammfenster)
Software-Version 402.xx Ausgabe 03/97 3.1 Einleitung
3 - 2

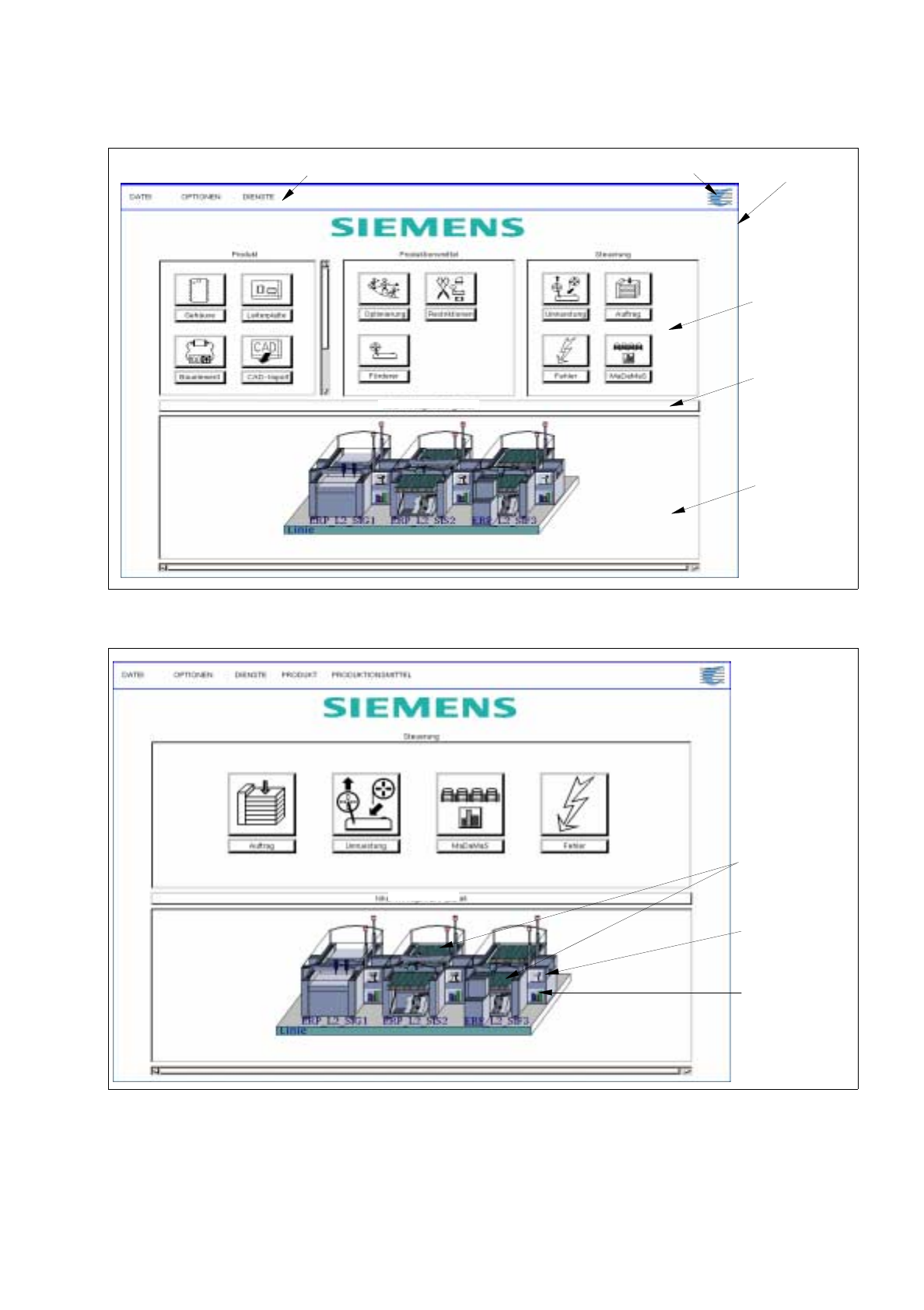

Abb. 3.1.1 Aufbau des Desktop im Programmierbetrieb
Abb. 3.1.2 Aufbau des Desktop im Steuerbetrieb
Desktop-Menüzeile
SMD-Symbol
Hauptgruppe
Linien-
(aktuelle
Linien-
konfiguration)
Hauptmenü
Anzeige-
bereich
auswahl-
lokal: /Anlagen/ERP_L2.ak
Button
Förderbereiche
Symbol "i“ für
Automaten-
controller
lokal: /Anlagen/SMT.ak
Symbol für
MaDaMaS
Balken-
diagramm-
Betriebsanleitung Linienrechner UNIX 3 Desktop (Stammfenster)
Software-Version 402.xx Ausgabe 03/97 3.1 Einleitung
3 - 1
3 Desktop (Stammfenster)
3.1 Einleitung
In diesem Kapitel der Betriebsanleitung wird dem Anwender Aufbau, Funktion und Bedienung des Desktop
(Stammfenster) erläutert. Der Desktop bildet die Bedienoberfläche des gesamten LR-Systems und wird nach
dem Hochfahren der LR-Software angezeigt. Die Bedienoberfläche füllt die gesamte Bildschirmfläche aus und
kann in ihrer Größe nicht verändert werden. Sie hat ein unterschiedliches Aussehen, je nachdem welche
Anforderungen erfüllt werden müssen. Bei diesen Anforderungen wird in Programmier- und Steuerbetrieb
unterschieden.
-
Im
Programmierbetrieb
stehen dem Anwender auf dem Desktop sämtliche Werkzeuge zur Ver-
fügung, um ein Produkt vollständig definieren und dessen Produktion steuern zu können.
-
Im
Steuerbetrieb
werden dem Anwender auf dem Desktop nur die Werkzeuge als Ikonen zur Ver-
fügung gestellt, die er zur Produktion (Steuerung) benötigt. Die anderen Werkzeuge sind über die
Menüpunkte der Menüs "PRODUKT" und "PRODUKTIONSMITTEL" aktivierbar (siehe Abschn.
3.2.1.4 und 3.2.1.5).
3.1.1 Aufbau des Desktop
Der Aufbau des Desktop wird bestimmt durch das Starten des LR-Programms im Benutzermodus Program-
mierbetrieb oder Steuerbetrieb. Der Modus wird bereits bei der Installation der LR-Software festgelegt (siehe
Kap. 1), kann aber auch mit Hilfe des Menüs OPTIONEN (siehe Abschn. 3.2.1.2) umgeschaltet werden.
