4 Datenverwaltung Betriebsanleitung Linienrec hner UNIX 4.6 CAD-Import Software-Version 40 2.xx Ausgabe 06/9 6 4 - 42 Auswahlber eich "Filt ertyp" Hier wird d er im CAD-Impo rt z.Zt. möglich e Filte rtyp durc h…
Betriebsanleitung Linienrechner UNIX 4 Datenverwaltung
Software-Version 402.xx Ausgabe 06/96 4.6 CAD-Import
4 - 43
●
Namen "xxx
.la
" über die Tastatur eingeben und mit
OK
bestätigen.
Die Datei wird unter dem eingegebenen Namen gespeichert.
Über dem Anzeigebereich wird jetzt neben "Konvertierte Struktur" der Pfad und der Name der
konvertierten Struktur angezeigt.
☞
HINWEIS
Der Name darf max.
20 Zeichen enthalten, einschließlich des Suffixes ".la". Einige Zeichen
dürfen bei der Namensvergabe nicht verwendet werden, siehe dazu Kap. 2, Abschn. 2.4.
-
Konvertieren
Hiermit wird die Konvertierung mit dem angegebenen Filter gestartet.
-
Verwerfen
Bereits konvertierte und noch nicht
gesicherte Daten werden verworfen.
4 Datenverwaltung Betriebsanleitung Linienrechner UNIX
4.6 CAD-Import Software-Version 402.xx Ausgabe 06/96
4 - 42
Auswahlbereich "Filtertyp"
Hier wird der im CAD-Import z.Zt. mögliche Filtertyp durch die Ikone (BP-Filter) repräsentiert.
Dieser Filtertyp bestimmt den Filter, der für das Einlesen von Bestückinformationen aus einer CAD-Datei
erforderlich ist. Die eingelesenen Bestückinformationen (CAD-Daten) werden bei der Konvertierung als LP-
Struktur interpretiert.
Die Ikone ist in dieser SW-Version ohne Funktion.
Filterauswahl-Button
Durch Anklicken dieses Buttons wird die entsprechende FSB zur Auswahl eines vorhandenen Filters bzw.
Eingabe eines neuen Filters geöffnet. Die Vorgehensweise ist in Abschn. 4.6.2.2 beschrieben.
Anzeigebereich
In diesem Bereich wird der Inhalt der geöffneten CAD-Datei dargestellt. Falls der Anzeigebereich nicht
ausreicht, kann der Inhalt mit Hilfe des horizontalen bzw. vertikalen Scrollbalkens verschoben werden.
Kommandobereich
In diesem Bereich sind Kommandos enthalten, mit deren Hilfe die Konvertierung gestartet werden kann oder
bereits konvertierte Daten wieder verworfen werden können. Die Funktion und Ausführung der Kommandos ist
in Abschn. 4.6.2.3 beschrieben.
4.6.2.1 Menü DATEI
☞
HINWEIS
Nachfolgend sind nur einige Menüpunkte des Menüs "DATEI" kurz erläutert. Da die Menüpunkte "Konvertieren"
und "Verwerfen" die gleiche Bedeutung haben, wie die entsprechenden Ikonen im Kommandobereich, wer-
den sie ausführlicher im Abschn. 4.6.2.3 beschrieben.
Die Funktionen der restlichen Menüpunkte des Menüs "DATEI" sind in Kap. 2 beschrieben.
-
Sichern
Hiermit wird die konvertierte Datei (Struktur) im Verzeichnis "Leiterplatten" mit dem Namen der
aktuellen CAD-Datei und der Endung .la gespeichert.
●
Menüpunkt
DATEI
-->
Sichern
anwählen.
Die konvertierte Struktur wird gespeichert.
Über dem Anzeigebereich wird jetzt neben "Konvertierte Struktur" der Pfad und der Name der
konvertierten Struktur angezeigt.
-
Sichern als
Hiermit wird die konvertierte Datei (Struktur) im Verzeichnis "Leiterplatten" mit dem eingegebenen
Dateinamen gespeichert.
●
Menüpunkt
DATEI
-->
Sichern als
anwählen.

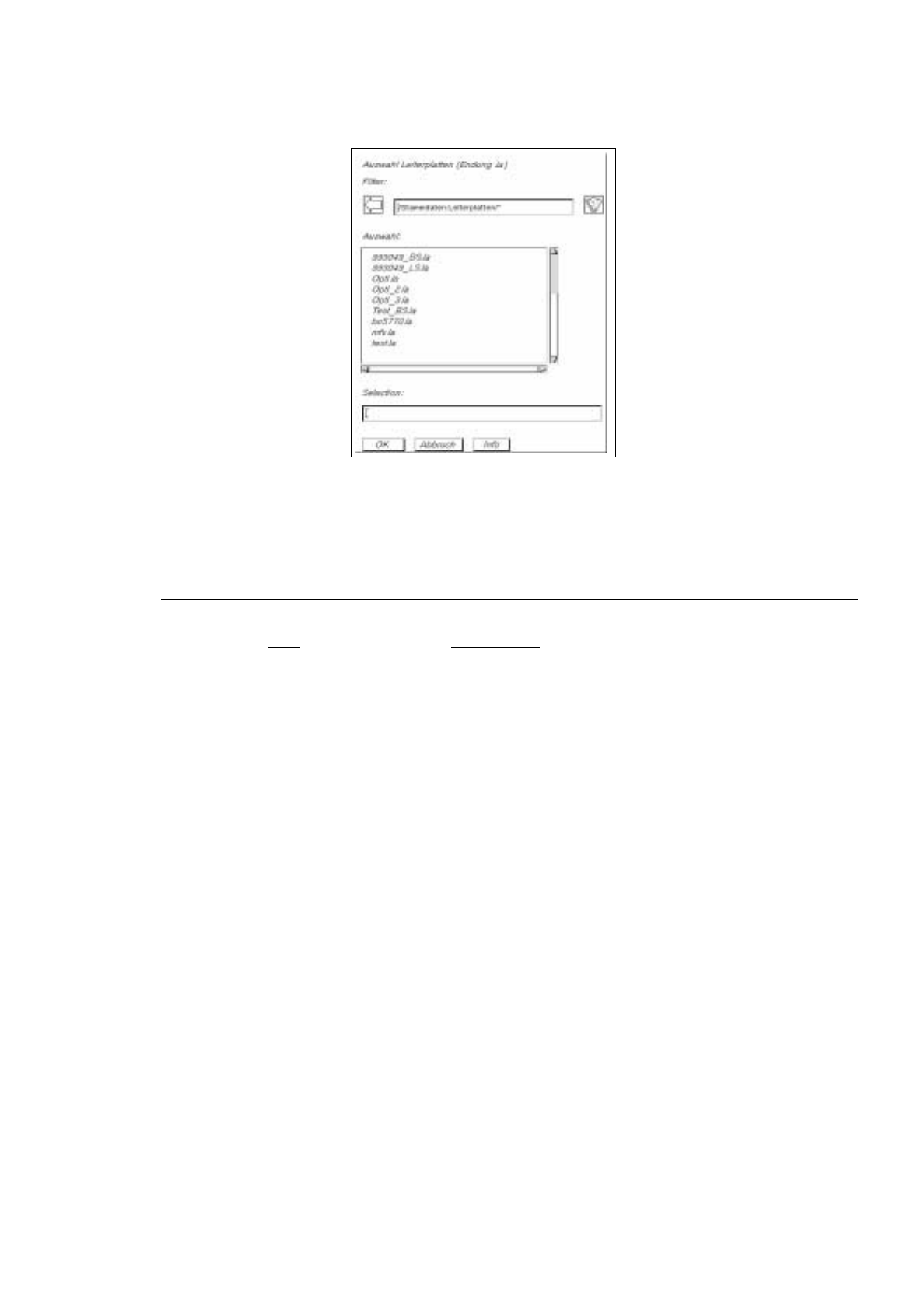

Die FSB mit der Dateiauswahl aller bereits definierten Leiterplatten wird geöffnet.
Betriebsanleitung Linienrechner UNIX 4 Datenverwaltung
Software-Version 402.xx Ausgabe 06/96 4.6 CAD-Import
4 - 41

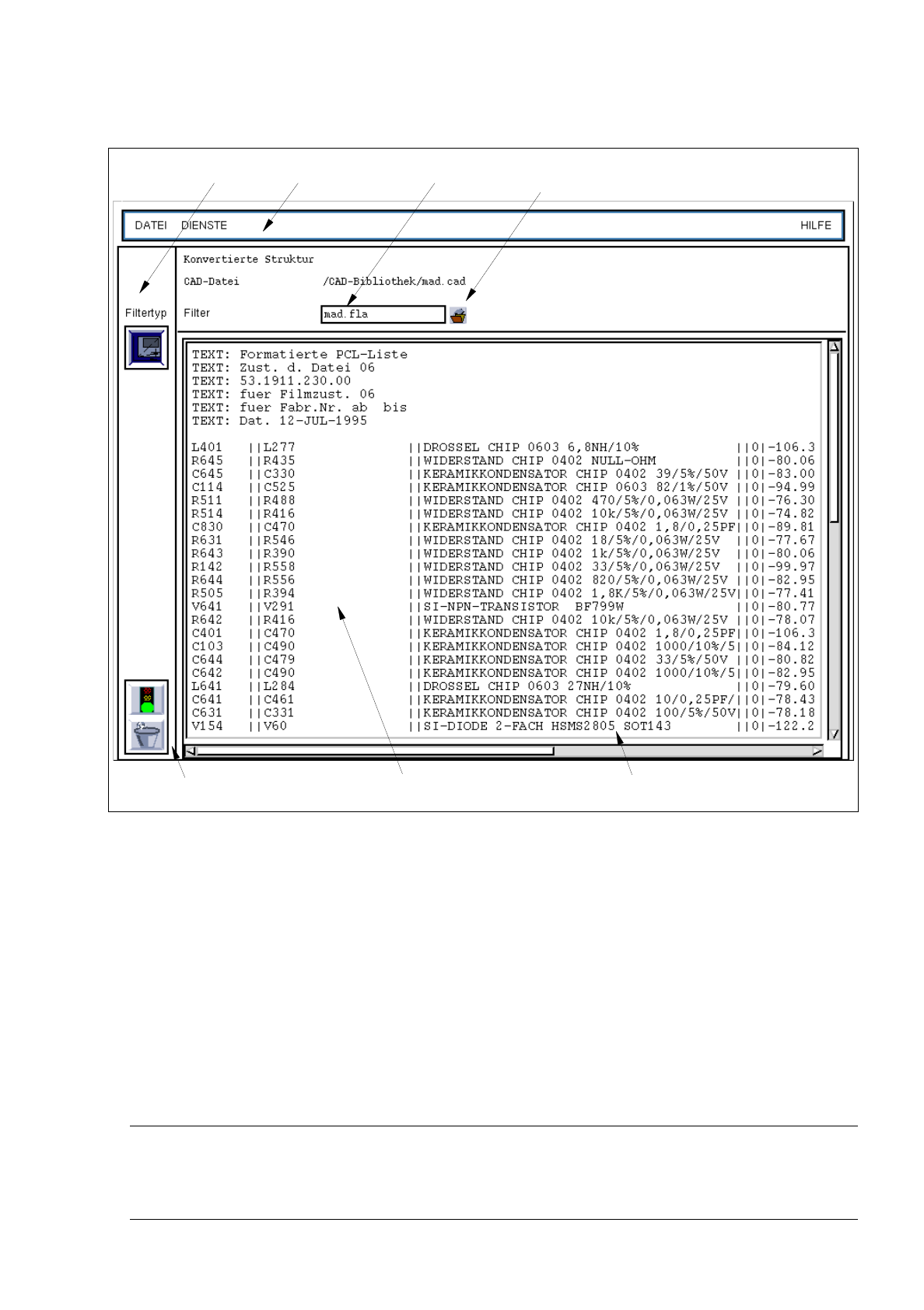

Abb. 4.6.1 Hauptfenster "CAD-Import" (Anzeige der CAD-Daten)
Das Hauptfenster ist folgendermaßen unterteilt:
-
Menüzeile
-
Auswahlbereich "Filtertyp" (in dieser SW-Version ohne Funktion)
-
Filterauswahl-Button
-
Anzeigebereich
-
Kommandobereich
Menüzeile
Die Menüzeile enthält die Menüs "DATEI", "DIENSTE" und "HILFE".
Einige Menüpunkte des Menüs "DATEI" werden in Abschn. 4.6.2.1 erläutert.
Das Menü "DIENSTE" ist in Abschn. 4.6.2.2 beschrieben.
☞
HINWEIS
Da das Menü "HILFE" in der Funktion und Bedienung gleich wie in anderen Anwendungsprogrammen
des Linienrechners ist, wird es umfassend in Kap. 2 beschrieben.
Menüzeile
Kommandobereich
CAD-Daten
Filterauswahl-
Anzeigebereich
Auswahlbereich
"Filtertyp"
Filtername
button
