4 Datenverwaltung Betriebsanleitung Linienrechner UNIX
4.3 Datenmanager Software-Version 402.xx Ausgabe 06/96
4 - 20
-
Beenden eines Datenpartners
Der aktuelle Datenpartner kann geschlossen werden.
●
DATEI
-->
Ende
wählen.
Das Fenster des Datenpartners wird geschlossen, der Datenmanager ist jedoch noch aktiv.
4.3.4.2 Menü DIENSTE
-
Alles selektieren
Mit diesem Menüpunkt können alle Dateien bzw. Verzeichnisse im Anzeigebereich für eine Aktion
selektiert werden.
●
DIENSTE
-->
Alles selektieren
wählen.
Alle Objekte im Anzeigebereich werden invers dargestellt.
-
Anzeigen
von
Zusatzinformationen
Es können Zusatzinformationen zu selektierten Dateien oder Verzeichnissen in einer Dialogbox ange-
zeigt werden.
●
DIENSTE
-->
Zusatzinformation
-->
Anzeige
wählen.

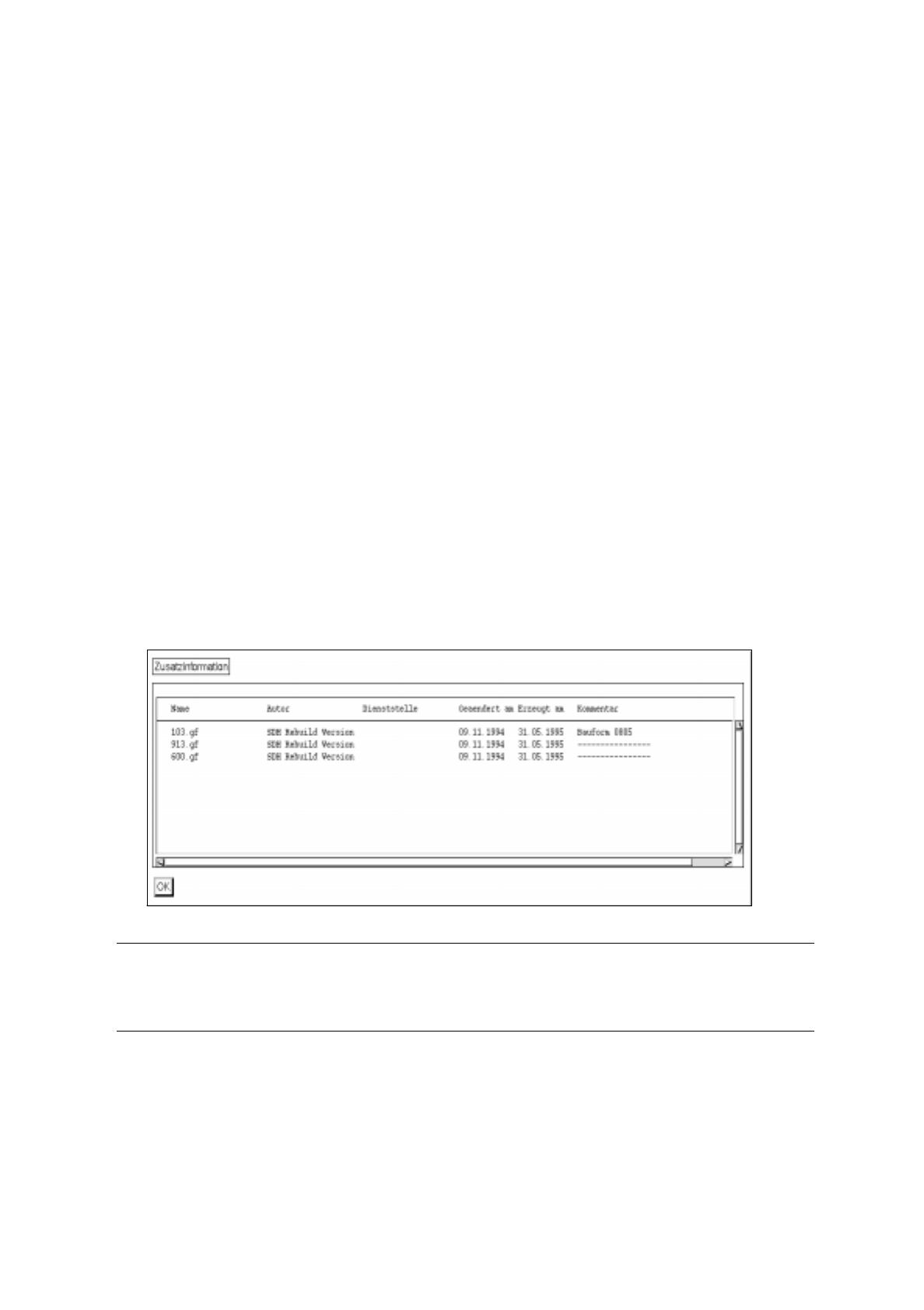

Nachfolgende Dialogbox wird geöffnet:
☞
HINWEIS
Wir ein Eintrag in der Dialogbox mit Einfachklick selektiert, öffnet sich eine zusätzliche Dialogbox, in
welcher der in der Zusatzinformation enthaltene Kommentar komplett angezeigt wird.
-
Ändern
von
Zusatzinformationen
Es können Zusatzinformationen zu einer selektierten Datei oder einem selektierten Verzeichnis ge-
ändert werden.
●
Datei
oder
Verzeichnis
durch Einmalklick selektieren.
●
DIENSTE
-->
Zusatzinformation
-->
Ändern
wählen.
Nachfolgende Dialogbox wird geöffnet:
Betriebsanleitung Linienrechner UNIX 4 Datenverwaltung
Software-Version 402.xx Ausgabe 06/96 4.3 Datenmanager
4 - 19
-
Datei übersetzen
Eine selektierte Datei kann einem Übersetzer (Compiler) zur Bearbeitung übergeben werden.
●
Datei selektieren
●
DATEI
-->
Übersetzen
wählen.
Oder, wenn
Doppelklick
-->
Übersetzer
im Kommandobereich des aktuellen Fensters einge-
stellt wurde,
●
Datei durch Doppelklick selektieren.
Nach kurzer Zeit erscheint eine Dialogbox mit der Meldung, daß die Datei übersetzt wurde.
●
Dialogbox mit
OK
bestätigen.
☞
HINWEIS
Ist kein Übersetzer für den selektierten Dateityp definiert, oder konnte die Datei nicht übersetzt werden,
erscheint eine Dialogbox mit der entsprechenden Fehlermeldung, welche mit
OK
bestätigt werden muß.
Konnte z.B. eine Losdatei vom Optimierungsprozessor aufgrund von Fehlern nicht übersetzt werden, wird
eine Fehlermeldung ausgegeben und eine Fehlerdatei ".error" unter dem Pfad der Losdatei erzeugt, in
welcher die Fehlerursachen aufgezeigt werden. Diese Fehlerdatei kann mit Hilfe der Bedienoberfläche
der Dateianzeige (siehe Abschn. 4.5) angesehen und auf dem Drucker ausgegeben werden.
-
Datei editieren
Für eine selektierte Datei kann die ihrem Dateityp entsprechende Bedienoberfläche gestartet werden,
z. B. für eine GF-Datei aus der GF-Bibliothek die Bedienoberfläche des Gehäuseform-Editors.
Nachfolgend sind einige Beispiele von Dateitypen mit ihrem Verzeichnispfad aufgeführt, für die eine
Bedienoberfläche (Editor, Anzeigefenster, usw.) geöffnet werden kann.
Stammdaten/GF-Bibliothek/<Datei>
.gf
--> Gehäuseform-Editor
Stammdaten/BE-Bibliothek/<Datei>
.be
--> Bauelemente-Editor
Stammdaten/Leiterplatten/<Datei>
.la
--> Leiterplatten-Editor
Stammdaten/RI-Bibliothek/
.ri
--> Förderer-Editor
Auftragsdaten/Losplanung/<Datei>
.lose
--> Auftragssteuerung
Auftragsdaten/<Datei>
.log
--> Dateianzeige (Datenart "Protokolldateien")
ImportExport/<Datei>
.log
--> Dateianzeige (Datenart "Protokolldateien")
xx/xx/xx/<Datei>
.error
--> Dateianzeige (Datenart "Fehlerdateien")
Stammdaten/Anlagen/xx.ak/xx.va/<Datei>
.mf
--> Dateianzeige (Datenart "Materialflußlisten")
Stammdaten/CAD-Bibliothek/<Datei>.
cad
--> CAD-Import
Stammdaten/CAD-Bibliothek/Filter/<Datei>.
fla
--> CAD-Import
●
Datei mit dem entsprechenden Suffix selektieren.
●
DATEI
-->
Editieren
wählen.
Oder, wenn
Doppelklick
-->
Editor
im Kommandobereich des aktuellen Fensters eingestellt wurde:
●
Datei durch Doppelklick selektieren.
Die entsprechende Bedienoberfläche für die selektierte Datei wird geöffnet.
☞
HINWEIS
Wenn für die selektierte Datei kein Editor definiert ist, erscheint eine Dialogbox mit der entsprechen-
den Fehlermeldung, welche mit
OK
bestätigt werden muß.
4 Datenverwaltung Betriebsanleitung Linienrechner UNIX
4.3 Datenmanager Software-Version 402.xx Ausgabe 06/96
4 - 18
Oder, falls die
Mausbedeutung
-->
Verschieben
im Hauptfenster eingestellt wurde:
●
Datei/Verzeichnis (Quelle) einmal anklicken.
Die Ikone bzw. der Name der Ouelle wird jetzt invers dargestellt.
●
Datei/Verzeichnis (Quelle) wieder anklicken.
Bei Ikonenanzeige verändert die Ikone die Farbe und bei Textanzeige wird ein "
!
" vor dem
Namen der selektierten Quelle angezeigt. Der Mauscursor erscheint als Doppelkreuz.
●
Ziel anklicken.
●
Dialogbox "Umbenennen/verschieben von ..." mit
OK
bestätigen.
Umbenennen:
●
Datei/Verzeichnis durch Einmalklick selektieren.
●
Menüpunkt
DATEI
-->
Verschieben
anwählen.
●
Freie Stelle im Anzeigebereich anklicken.
●
Dialogbox "Umbenennen/verschieben von ..." mit
OK
bestätigen.

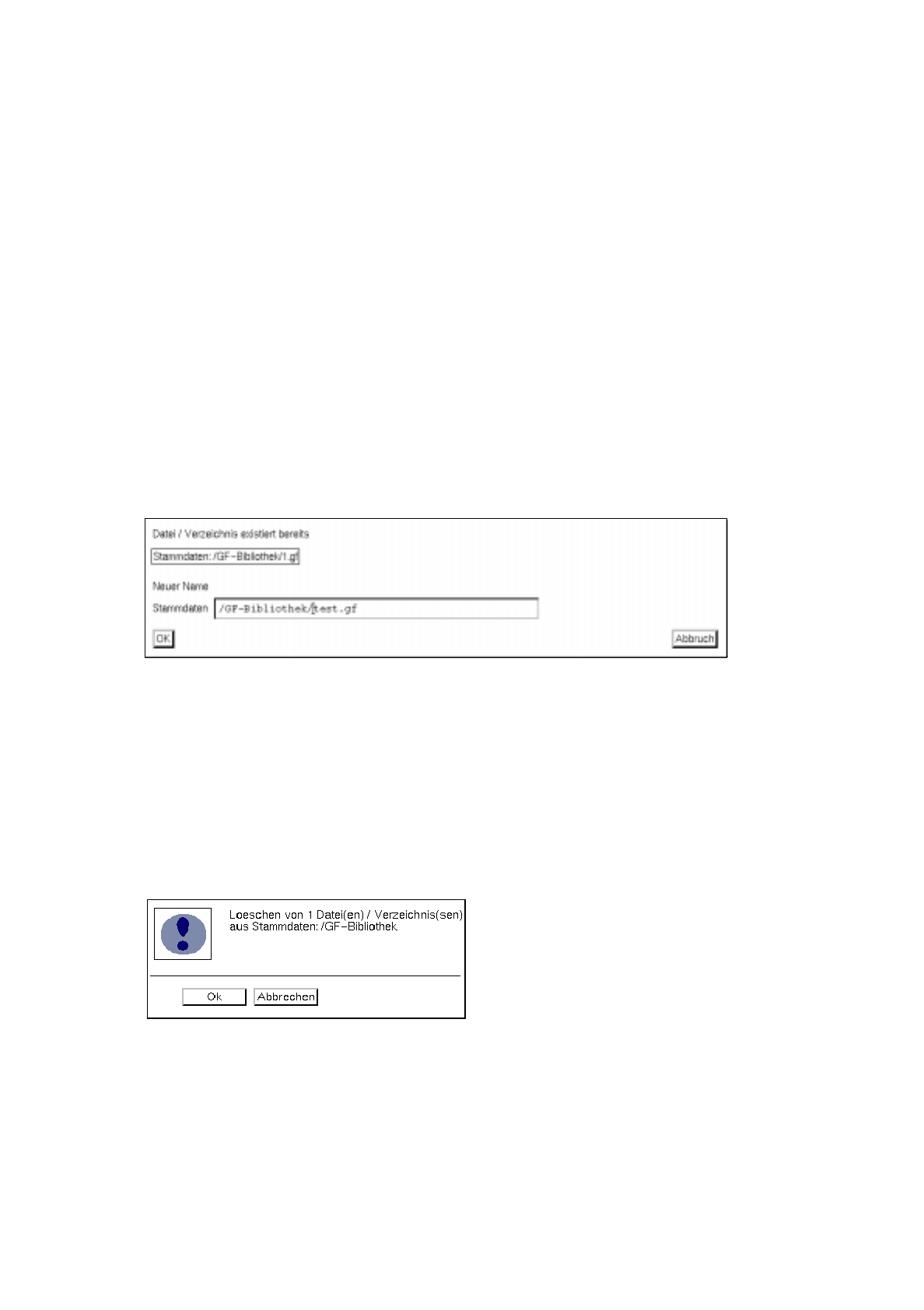

Die nachfolgende Dialogbox zur Eingabe des neuen Namens wird geöffnet.
●
Den alten Namen mit der Delete-Taste löschen und den neuen Namen eingeben.
●
Eingabe mit
OK
bestätigen.
Die Dialogbox schließt sich, und im Anzeigebereich wird die Datei bzw. das Verzeichnis mit dem
neuen Namen dargestellt.
-
Löschen
von Dateien und Verzeichnissen.
Es können selektierte Dateien oder Verzeichnisse gelöscht werden.
●
Datei
oder
Verzeichnis
durch Einmalklick
selektieren
.
●
Menüpunkt
DATEI
-->
Löschen
anwählen.
●
Dialogbox "Löschen von ..." mit
OK
bestätigen.
Oder:
●
Datei/Verzeichnis mit Einmalklick
selektieren.
Die Ikone bzw. der Name der Ouelle wird jetzt invers dargestellt.
●
Datei/Verzeichnis nochmal anklicken.
Der Mauscursor erscheint als Doppelkreuz.
●
Papierkorb
im Hauptfenster
anklicken.
●
Dialogbox "Löschen von ..." mit
OK
bestätigen.
