Betriebsanleitung Linienrechner UNIX 5 Produkt / Bauelement Software-Version 402.xx Ausgabe 06/96 5.1 Bauelemente-E ditor BE 5 - 7 5.1.2. 3 E ditierfel der BE-Edi tor Editierf elder - K ommentar In dieses Feld ka nn ein …
5 Produkt / Bauelement Betriebsanleitung Linienrechner UNIX
5.1 Bauelemente-Editor BE Software-Version 402.xx Ausgabe 06/96
5 - 6
Auswahlfeld "CRDL"
In diesem Auswahlfeld wird die Art der elektrischen Prüfung (mit dem CRDL-Prüfgerät) für das BE durch
Auswahl der BE-Art festgelegt.
Folgende Art der CRDL-Prüfung kann durch Aktivieren des entsprechenden Buttons gewählt werden:
-
Keine Prüfung
Das Bauelement wird bei der Bearbeitung nicht elektr. geprüft.
-
Widerstand
Der Widerstandswert (M
Ω,
k
Ω ,Ω
) wird geprüft.
-
Spule
Die Induktivität (
µ
H) der Spule wird geprüft.
-
Diode
Die Durchlaßspannung (V) der Diode wird geprüft.
-
Zener Diode
Die Zenerspannung (V) der Diode wird geprüft.
-
Kondensator
Die Kapazität (
µ
F, nF, pF) des Kondensators wird geprüft.
-
Tantal Kondensator
Die Kapazität (
µ
F, nF, pF) des Tantal-Kondensators wird
geprüft.
-
Tantal Kondensator mit Polarität
Die Kapazität (
µ
F, nF, pF) des polarisierten Tantal-Kondensa-
tors
wird geprüft.
Vorgehensweise:
●
Button neben der gewünschten CRDL-Prüfung anklicken.
Wird eine andere Art der CRDL-Prüfung angeklickt, wird die vorherig ausgewählte deselektiert.
Wurde der Button
Keine Prüfung
selektiert, kann er nur durch nochmaliges Anklicken deselek-
tiert werden.
Betriebsanleitung Linienrechner UNIX 5 Produkt / Bauelement
Software-Version 402.xx Ausgabe 06/96 5.1 Bauelemente-Editor BE
5 - 7
5.1.2.3 Editierfelder BE-Editor
Editierfelder
-
Kommentar In dieses Feld kann ein beliebiger Kommentar eingegeben
werden, z.B. Art des BE's. (Hochkommas und Anführungs-
zeichen werden nicht akzeptiert).
-
Gehäuseform Die dem BE-Typ (Bauform) zugeordnete GF-Nummer wird in
dieses Editierfeld eingetragen (z.B. 750 für QFP44).
☞
HINWEIS: Die GF-Nummer muß ohne Suffix eingegeben
werden!
-
Sollwert Der Sollwert des Bauelements kann in der wissenschaftlichen
Schreibweise eingetragen werden, z.B.:
1E12 für 10 T (Tera) = 10 000 000 000 000
1E9 für 10 G (Giga) = 10 000 000 000
1E6 für 10 M (Mega) = 10 000 000
10E3 für 10 K (Kilo) = 10 000
10E-3 für 10 m (milli) = 0.010
10E-6 für 10
µ
(micro) = 0.000010
10E-9 für 10 n (nano) = 0.000000010
10E-12 für 10 p (pico) = 0.000000000010
-
Toleranz Hier wird die zulässige Abweichung des Prüfwertes vom Soll-
wert in % angegeben (z.B. 10 für Widerstand 100k
Ω
).
-
Spannung Hier wird die Betriebsspannung (Volt) des Tantal-Kondensators
eingetragen.
Das Feld ist nur editierbar, wenn im Auswahlfeld "CRDL" die
BE-Art "Tantal Kondensator" oder "Tantal Kondensator" mit
Polarität" für das aktuelle Bauelement ausgewählt wurde.
5 Produkt / Bauelement Betriebsanleitung Linienrechner UNIX
5.1 Bauelemente-Editor BE Software-Version 402.xx Ausgabe 06/96
5 - 8
5.1.2.4 Kommandobereich BE-Editor
Mit Hilfe der Kommandobuttons können die gewünschten Aktionen aktiviert werden. Die Vorgehensweisen für
die Ausführung der Kommandos sind nachfolgend beschrieben.
KOMMANDOS
-
Erzeugen
Damit kann ein Barcode für das Bauelement definiert werden.
HINWEIS
Pro Bauelement können insgesamt 6 Barcodes definiert werden. Ist die max. mögliche Anzahl der
Barcodes für das aktuelle Bauelement erreicht, kann der Button "Erzeugen" nicht mehr aktiviert
werden.
●
Erzeugen anklicken.
Das Fenster zur Beschreibung des neuen Barcodes wird geöffnet (siehe Abb. 5.1.2).

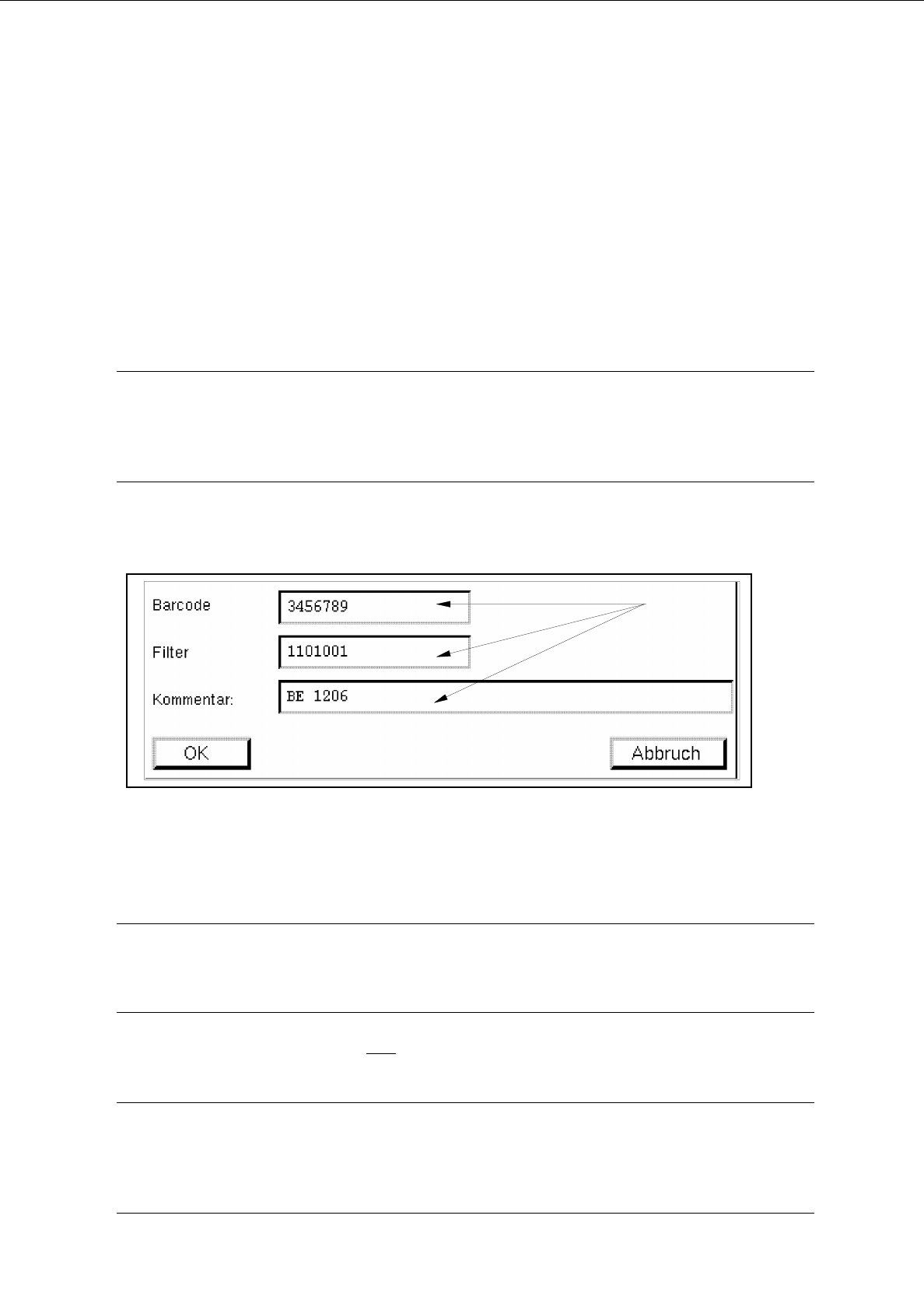

Abb. 5.1.2 Eingabefenster "Barcode"
●
Editierfeld "Barcode" anklicken, die gewünschte Zeichenfolge eingeben und die Eingabe mit
RETURN abschließen.
☞
HINWEIS
Für den Barcode ist eine Eingabe von max. 40 Zeichen möglich. Erlaubt sind dabei Buchstaben,
Zahlen, Punkte, Unterstriche und Bindestriche.
●
Editierfeld "Filter" anklicken, für jede Stelle des definierten Barcodes die Gültigkeit (1 oder 0)
eingeben, und die Eingabe mit RETURN abschließen.
☞
HINWEIS
Die Zahl "1" steht für "gültig" und die Zahl "0" für "ungültig".
Die Länge des Filters (Anzahl der Ziffern) muß der Länge des Barcodes (Anzahl der Zeichen)
entsprechen.
Editier-
felder
