Betriebsanleitung Linienrechner UNIX 6 Produkt / Gehäuseform Software-Version 40 2.xx A usgabe 03/97 6.1 Gehäuseform-Editor GF 6 - 23 Abb . 6.1.9 Beispiel "Ball Grid Array mit einer Gittergruppe" Abb . 6.1.10 B…
6 Produkt / Gehäuseform Betriebsanleitung Linienrechner UNIX
6.1 Gehäuseform-Editor GF Software-Version 402.xx Ausgabe 03/97
6 - 24
Erzeugen einer Gittergruppe
●
Erzeugen
im Kommandobereich des Hauptfensters (siehe Abb. 6.1.1) anklicken.
Das Fenster zum Editieren der Gittergruppendaten wird geöffnet (siehe Abb. 6.1.11) und im
Anzeigebereich des Hauptfensters wird ein Ball dargestellt.

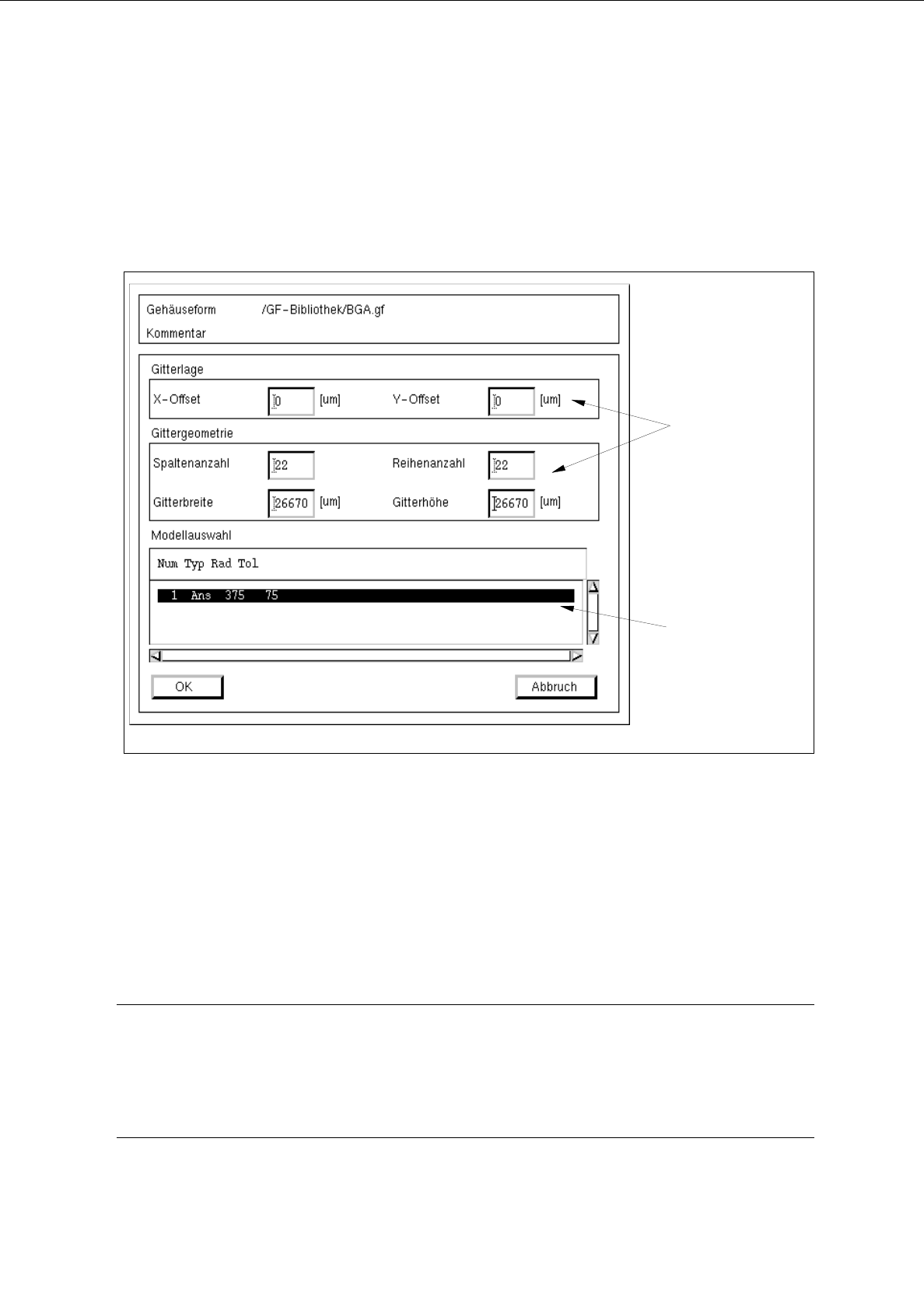

Abb. 6.1.11 Fenster "Gittergruppenbeschreibung" (mit bereits eingegebenen Werten für die Gittergeometrie)
Vorgehensweise beim Editieren der Gittergruppendaten:
●
Die einzelnen Editierfelder anklicken und die Werte eingeben.
●
Nach dem Eingeben der Daten
OK
anklicken, um die Eintragungen zu bestätigen.
Wenn die eingetragenen Werte fehlerfrei sind, schließt sich das Fenster für die Gittergruppen-
beschreibung. Im Anzeigebereich wird die definierte Gittergruppe dargestellt (siehe Abb. 6.1.3).
☞
HINWEIS
Wurden fehlerhafte Werte eingegeben, so wird eine Dialogbox mit einer entsprechenden Fehler-
meldung aufgeblendet (siehe Seite 6 - 12). Die fehlerhaften Felder werden rot umrandet dargestellt.
Die Dialogbox muß zuerst mit
OK
quittiert werden. Danach können die Eintragungen berichtigt und
erneut mit "OK" bestätigt werden.
Editierfelder
Auswahlfeld
"Modelle"
Betriebsanleitung Linienrechner UNIX 6 Produkt / Gehäuseform
Software-Version 402.xx Ausgabe 03/97 6.1 Gehäuseform-Editor GF
6 - 23

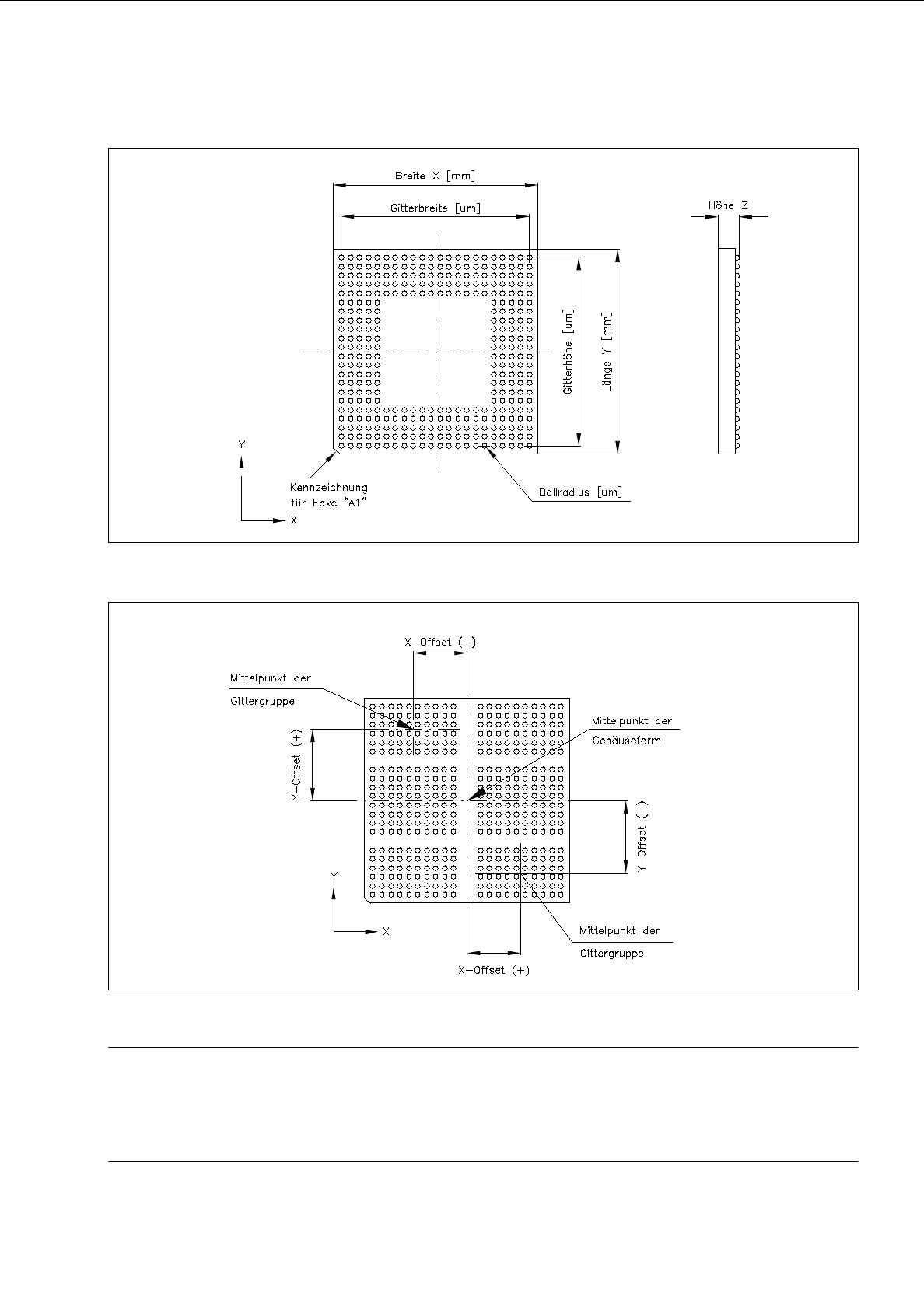

Abb. 6.1.9 Beispiel "Ball Grid Array mit einer Gittergruppe"
Abb. 6.1.10 Beispiel "Ball Grid Array mit 6 Gittergruppen"
☞
HINWEIS
Bei der BE-Zentrierung mit dem Vision-System wird das BE so auf die optische Zentrierstation gelegt, daß
die Markierung für Ecke "A1" (siehe Abb. 6.1.9) links unten am Monitor des Vision-Systems sichtbar ist.
Die Ecke "A1" kann durch eine Abschrägung, Einkerbung, Marke oder ähnliches gekennzeichnet sein.
6 Produkt / Gehäuseform Betriebsanleitung Linienrechner UNIX
6.1 Gehäuseform-Editor GF Software-Version 402.xx Ausgabe 03/97
6 - 22
6.1.2.8 Beschreibung einer Gehäuseform des Typs "BGA"
Für die optische Zentrierung mittels Vision-System muß die Gehäuseform eines BGA's vollständig be-
schrieben werden. Hierzu sind nach den Eingaben der Nennmaße (siehe 6.1.2.5) folgende Arbeitsschritte
erforderlich:
-
die Beschreibung der Gittergruppen
-
die Beschreibung der Ballmodelle
Zuerst wird das Fenster für die Beschreibung der Gittergruppe (siehe Abb. 6.1.11) geöffnet. Erst nach der
Definition einer Gittergruppe kann das Fenster für die Beschreibung eines Ballmodells geöffnet werden
(siehe Abb. 6.1.12).
Begriffserklärung der GF-Daten für die Ballmodell- und Gittergruppen-Beschreibung des
Gehäuseform-Typs "BGA":
-
Ballmodell Geometrie des Balls
Ein Modell wird bestimmt durch:
Ballradius
[µ
m]
Radiustoleranz
[µ
m]
-
Gittergruppe Gruppe von Balls des gleichen Modells in einem Gitterraster angeordnet
(Rasterabstand z.B. 1,27 mm)
Eine Gittergruppe wird bestimmt durch:
Anzahl der Spalten (vertikal)
Anzahl der Reihen (horizontal)
Gitterbreite
[µ
m]
Gitterhöhe [
µ
m]
Lage des Gittergruppen-Mittelpunkts
(x- und y-Offset) zum BE-Mittelpunkt
[µ
m]
(Jede Gittergruppe ist symmetrisch
zum Gruppen-Mittelpunkt).
