6 Produkt / Gehäuseform Betriebsanleitung Linienrechner UNIX 6.1 Gehäuseform-Editor GF Software-Version 40 2.xx Ausgabe 03/9 7 6 - 16 Kriteri en für unregelmäßig e Bauelemente - Rechteckige F or m - Sich g egenüber liege…
Betriebsanleitung Linienrechner UNIX 6 Produkt / Gehäuseform
Software-Version 402.xx Ausgabe 03/97 6.1 Gehäuseform-Editor GF
6 - 17
Erzeugen einer Beinchengruppe
Vorgehensweise:
●
Erzeugen
im Kommandobereich des Hauptfensters (siehe Abb. 6.1.1) anklicken.
Das Fenster zum Editieren der Daten für die neue Beinchengruppe wird geöffnet (siehe Abb. 6.1.7).
Abb. 6.1.7 Fenster "Gruppenbeschreibung"
☞
HINWEIS
Im Auswahlfeld "Modelle" sind beim ersten
Öffnen des Fensters "Gruppenbeschreibung" noch keine
Einträge enthalten. Erst nach der Definition eines oder mehrerer Beinchenmodelle (siehe Seite 6 - 19)
werden die Daten der definierten Beinchenmodelle beim Öffnen des Fensters im Auswahlfeld angezeigt.
Nachfolgend ist die Bedeutung der einzelnen Editierfelder für die Beinchengruppe erklärt (siehe dazu auch
Abb. 6.1.5 und Abb. 6.1.6).
Bei den Einträgen für die
Offsetwerte
"X" und "Y" und dem "Beinchenwinkel" ist unbedingt auf
korrekte
Vorzeichen
zu achten!
Auswahlfeld
Editierfelder
"Modelle"
6 Produkt / Gehäuseform Betriebsanleitung Linienrechner UNIX
6.1 Gehäuseform-Editor GF Software-Version 402.xx Ausgabe 03/97
6 - 16
Kriterien für unregelmäßige Bauelemente
-
Rechteckige Form
-
Sich gegenüberliegende Beinchenreihen (horizontal bzw. vertikal) können unterschiedlich sein, d.h.,
es muß keine Symmetrie vorhanden sein.
☞
HINWEIS
Die nachfolgenden Kriterien gelten nur für die Bestückung unregelmäßiger BE’s mittels HS-180-Stationen.
-
In einer Reihe sind bis zu 3 Modelle (Beinchenformen) möglich.
-
In einer Reihe mit 3 Modellen können max. 15 Beichengruppen beschrieben werden, wenn die Breite
pro Modell den Wert von 6mm nicht überschreitet.
Abb. 6.1.6 Beispiel "unregelmäßiges Bauelement"
Betriebsanleitung Linienrechner UNIX 6 Produkt / Gehäuseform
Software-Version 402.xx Ausgabe 03/97 6.1 Gehäuseform-Editor GF
6 - 15
Kriterien für regelmäßige Bauelemente
-
Rechteckige Form
-
Nur ein Beinchenmodell (Beinchenform)
-
Anzahl der Beinchen in horizontaler Richtung identisch
-
Anzahl der Beinchen in vertikaler Richtung identisch
-
Teilung in horizontaler Richtung identisch
-
Teilung in vertikaler Richtung identisch
-
Aufsetzlänge der Beinchen in horizontaler Richtung identisch
-
Aufsetzlänge der Beinchen in vertikaler Richtung identisch

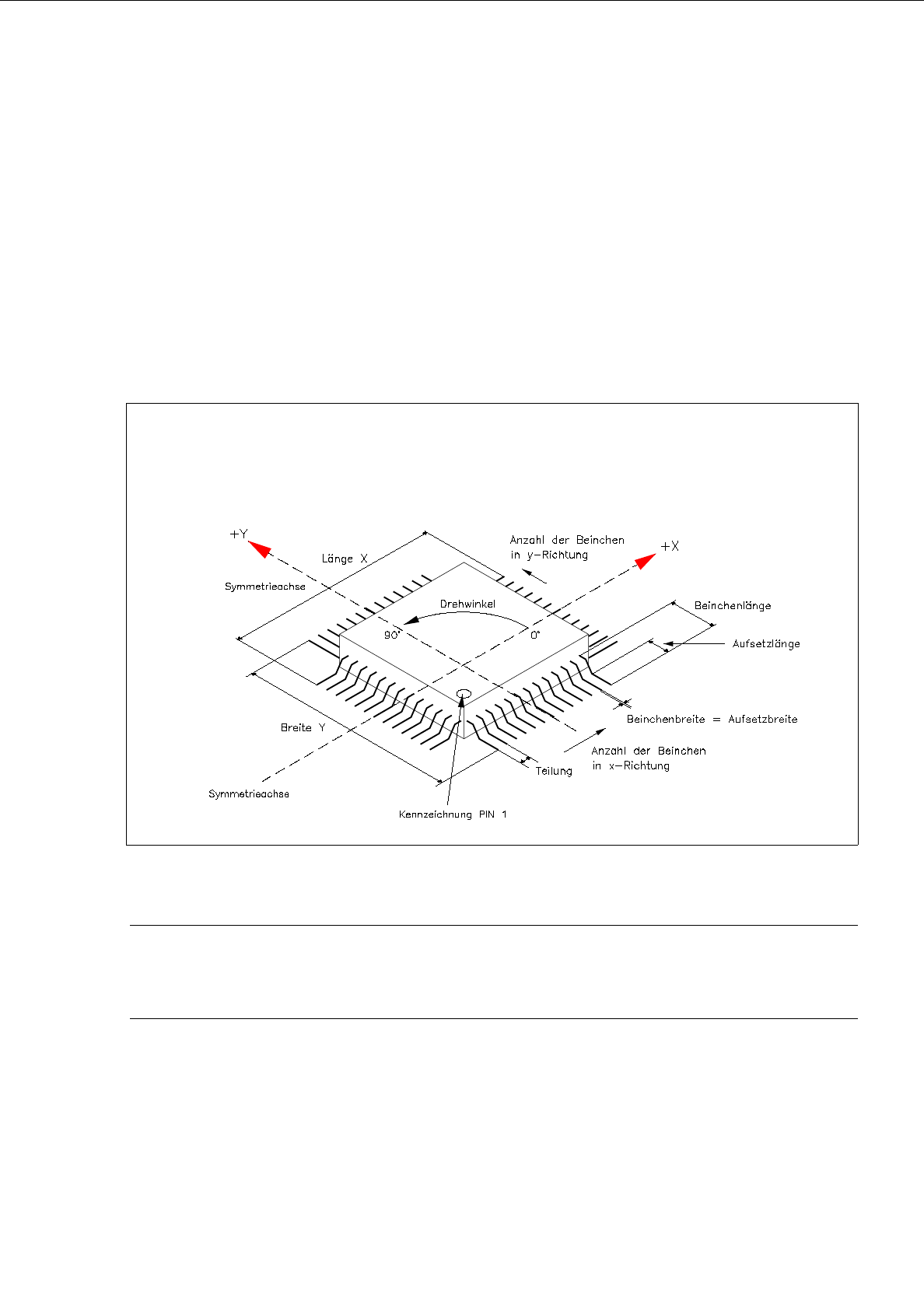

Abb. 6.1.5 Beispiel "regelmäßiges Bauelement"
☞
HINWEIS
Bei der BE-Zentrierung mit dem Vision-System wird das BE so auf die optische Zentrierstation gelegt, daß
"Pin 1" links unten am Monitor des Vision-Systems sichtbar ist.
