Betriebsanleitung Linienrechner UNIX 6 Produkt / Gehäuseform Software-Version 40 2.xx A usgabe 03/97 6.1 Gehäuseform-Editor GF 6 - 13 6.1.2.6 Anzeig ebereich - Einstellung "Visi ondaten" Im Anzei gebereic h wir…

100%1 / 580
6 Produkt / Gehäuseform Betriebsanleitung Linienrechner UNIX
6.1 Gehäuseform-Editor GF Software-Version 402.xx Ausgabe 03/97
6 - 14
Fenster zur Eingabe oder zum Ändern von Modelldaten öffnen
●
Gewünschtes Beinchen bzw. gewünschten Ball mit (kurzem) Doppelklick selektieren.
Das Fenster zum Editieren der Modelldaten wird geöffnet (siehe Abb. 6.1.8 und Abb. 6.1.12).
☞
HINWEIS
Die Fenster zum Editieren der Gruppen- oder Modelldaten können auch mit Hilfe der Kommandos
"Gruppe" bzw. "Bein/Ball" geöffnet werden (siehe Abschn. 6.1.2.4).
6.1.2.7 Beschreibung einer Gehäuseform des Typs "FDC"
Für die optische Zentrierung von Bauelementen mittels Vision-System muß die Gehäuseform eines BE's
vollständig beschrieben werden. Hierzu sind nach den Eingaben der Nennmaße und Körpermaße (siehe
Abschn. 6.1.2.5) folgende Arbeitsschritte erforderlich:
-
die Beschreibung der Beinchengruppen
-
die Beschreibung der Beinchenmodelle
Zuerst wird das Fenster für die Beschreibung der Beinchengruppe (siehe Abb. 6.1.7) geöffnet. Erst nach der
Definition einer Beinchengruppe kann das Fenster für die Beschreibung eines Beinchenmodells geöffnet
werden (siehe Abb. 6.1.8).
Begriffserklärung der GF-Daten für die Modell- und Gruppen-Beschreibung des
Gehäuseform-Typs "FDC"
-
Reihe
alle Beinchen auf einer Seite des BE's
-
Modell
Beinchenform
Ein Modell wird bestimmt durch:
Beinchenbreite und Toleranz der Beinchenbreite
Beinchenlänge und Toleranz der Beinchenlänge
Aufsetzlänge
Aufsetzbreite
-
Gruppe
Ansammlung mehrerer Beinchen des gleichen Modells (Beinchenform)
Eine Gruppe wird bestimmt durch:
Anzahl der Beinchen
gleiche Teilung
Lage des Gruppen-Mittelpunkts zum BE-Mittelpunkt
(Jede Gruppe ist symmetrisch zum Gruppen-Mittelpunkt).
Betriebsanleitung Linienrechner UNIX 6 Produkt / Gehäuseform
Software-Version 402.xx Ausgabe 03/97 6.1 Gehäuseform-Editor GF
6 - 13
6.1.2.6 Anzeigebereich - Einstellung "Visiondaten"
Im Anzeigebereich wird die aktuelle Gehäuseform grafisch dargestellt. Werden Maße in den Editierbereichen
"Nennmaße" und "Körper" editiert, paßt sich die Darstellung automatisch an.
-
Das Gehäuse (Körper) ist als Rechteck mit einer durchgezogenen schwarzen Linie gezeichnet.
-
Die zwei mit einer gestrichelten schwarzen Linie gezeichneten Rechtecke gelten für die Nennmaße
mit
Minus- und Plus-Toleranz. (Die Nennmaße selbst werden nicht gezeichnet).
-
Erzeugte Beinchenmodelle werden als gefüllte dunkelblaue Rechtecke entsprechend ihren Längen-
und Breitenabmaßen dargestellt. Je nach Art ihres Zustandes verändern sie ihre Farbe (siehe nach-
folgende Farberklärung).
-
Erzeugte Ballmodelle werden als gefüllte dunkelblaue Kreise entsprechend ihren Durchmessern dar-
gestellt. Je nach Art ihres Zustandes verändern sie ihre Farbe.
Farberklärung
Beinchen/Ball dunkelblau --> nicht selektierte Gruppe, zu der ein Modell definiert ist.
Beinchen/Ball graublau --> nicht
selektierte Gruppe, zu der noch kein Modell definiert ist.
Beinchen/Ball dunkelgrün --> selektierte Gruppe, zu der ein Modell definiert ist.
Beinchen/Ball hellgrün --> selektierte Gruppe, zu der noch kein
Modell definiert ist.
Einfachklick auf ein Beinchen oder einen Ball mit der Farbe
dunkelblau od. graublau --> zeichnet einen schwarzen Rahmen um die Gruppe, zu der das ange-
klickte Objekt gehört.
Die in der selektierten Gruppe enthaltenen Beinchen/Balls werden
dunkel- oder hellgrün dargestellt.
Alle Beinchen/Balls in den nicht selektierten Gruppen, für die das
gleiche Modell definiert wurde, werden dunkelgrün dargestellt.
Einfachklick auf ein Beinchen oder einen Ball mit der Farbe
dunkelgrün od. hellgrün --> nimmt die Selektion zurück
☞
HINWEIS
Damit die zum Ändern von Gruppen- oder Modelldaten erforderlichen Fenster geöffnet werden, muß die
folgend beschriebene Klick-Reihenfolge eingehalten werden.
Fenster zum Ändern von Gruppendaten öffnen
●
Beliebiges Beinchen (siehe Abb. 6.1.1) bzw. beliebigen Ball (siehe Abb. 6.1.3) in der ge-
wünschten Gruppe einmal anklicken. Die gesamte Gruppe ist gekennzeichnet.
●
Beinchen bzw. Ball nochmals mit (kurzem) Doppelklick selektieren.
Das Fenster zum Editieren der Gruppendaten wird geöffnet (siehe Abb. 6.1.7).
6 Produkt / Gehäuseform Betriebsanleitung Linienrechner UNIX
6.1 Gehäuseform-Editor GF Software-Version 402.xx Ausgabe 03/97
6 - 12
Vorgehensweise beim Editieren der Gehäuseform-Daten
Neue GF-Daten editieren:
●
Editierfeld "X" im Editierbereich "Nennmaße" anklicken, Wert eingeben und die Eingabe mit
RETURN abschließen.
●
Editierfeld "Y" anklicken, Wert eingeben und die Eingabe mit RETURN abschließen.
In den Editierfeldern für die Breiten- und Längentoleranz und im Editierbereich
"Verpackungstoleranzen" werden die automatisch errechneten Default-Werte angezeigt.
●
Editierfeld "Z" anklicken, Wert eingeben und die Eingabe mit RETURN abschließen.
Im Editierfeld für die Höhentoleranz wird der automatisch errechnete Default-Wert angezeigt.
☞
HINWEIS
Die von den eingegebenen Werten abgeleiteten Default-Werte werden nur berechnet, wenn jede
Eingabe mit RETURN abgeschlossen wird.
●
Editierfeld "X" im Editierbereich "Körper" anklicken, Wert eingeben und die Eingabe mit RETURN
abschließen.
●
Editierfeld "Y" anklicken, Wert eingeben und die Eingabe mit RETURN abschließen.
Ändern vorhandener Daten:
●
Gewünschtes Editierfeld anklicken (Cursor vor den Wert setzen).
●
Wert mit der DELETE-Taste löschen.
●
Neuen Wert eingeben und die Eingabe mit RETURN abschließen.
☞
HINWEIS
Wurden nicht erlaubte Werte oder Zeichen (z.B. Buchstaben oder ein Komma als Dezimalzeichen)
eingetragen, wird das gerade editierte Feld rot umrandet dargestellt und die Eintragung muß richtig-
gestellt werden. Wird die RETURN-Taste nicht
nach jeder Eingabe betätigt, werden fehlerhafte Fel-

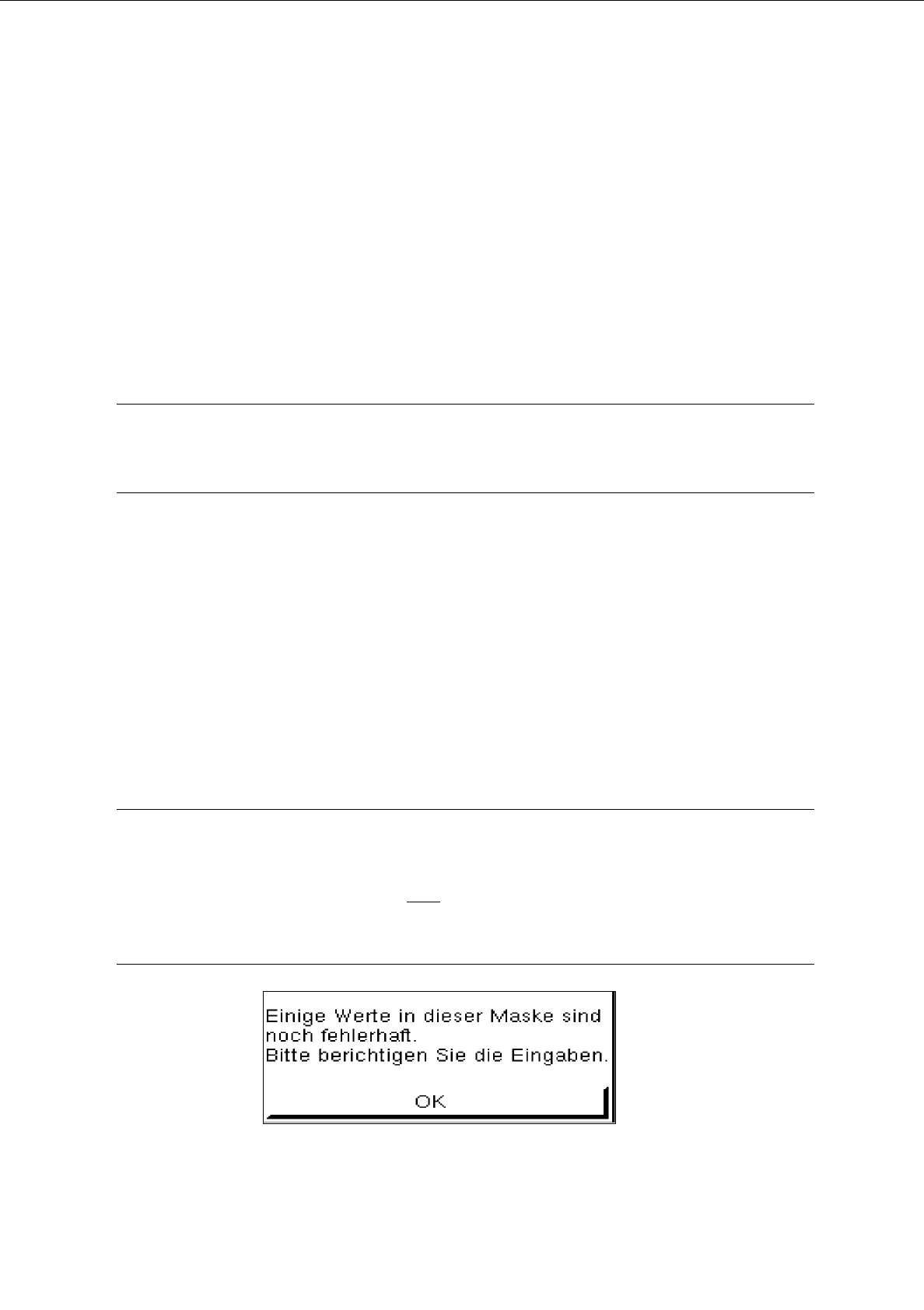

der erst beim Sichern der GF-Datei rot umrandet dargestellt und die nachfolgende Dialogbox wird
geöffnet.
●
Dialogbox mit
OK
schließen und die fehlerhaften Eingaben berichtigen.
