6 Produkt / Gehäuseform Betriebsanleitung Linienrechner UNIX 6.1 Gehäuseform-Editor GF Software-Version 40 2.xx Ausgabe 03/9 7 6 - 8 Je nachde m, ob der ak tuelle Gehäuse form-T yp ein PDC, ein regel mäßiges ode r ein un…
Betriebsanleitung Linienrechner UNIX 6 Produkt / Gehäuseform
Software-Version 402.xx Ausgabe 03/97 6.1 Gehäuseform-Editor GF
6 - 9
6.1.2.4 Kommandobereich GF-Editor - Einstellung "Visiondaten"
☞
HINWEIS
Der Kommandobereich wird nicht angezeigt, wenn die aktuelle Bauform ein "PDC" ist (siehe Abb. 6.1.2).
Im Kommandobereich (siehe Abb. 6.1.1) ist zuerst nur das Kommando "Erzeugen" auswählbar. Die restlichen
Kommandos können erst aktiviert werden, wenn vorher eine bereits erzeugte Beinchen- bzw. Gittergruppe im
Anzeigebereich selektiert wird.
KOMMANDOS
Die Vorgehensweisen für die Ausführung der Kommandos sind nachfolgend beschrieben.
-
Erzeugen
Damit kann eine neue Beinchengruppe (siehe Abschn. 6.1.2.7) bzw. eine neue Gittergruppe
(siehe Abschn. 6.1.2.8) erzeugt werden.
●
Erzeugen anklicken.
Das Fenster zur Beschreibung der neuen Beinchen- bzw. Gittergruppe wird geöffnet (siehe
Abb. 6.1.7 und Abb. 6.1.11).
-
Löschen
Eine ausgewählte Beinchen- oder Gittergruppe kann gelöscht werden.
●
Beliebiges Beinchen bzw. beliebigen Ball in der zu löschenden Gruppe im Anzeigebereich
selektieren. Die selektierte Gruppe wird mit einem Rechteck umrandet dargestellt.
●
Löschen anklicken.

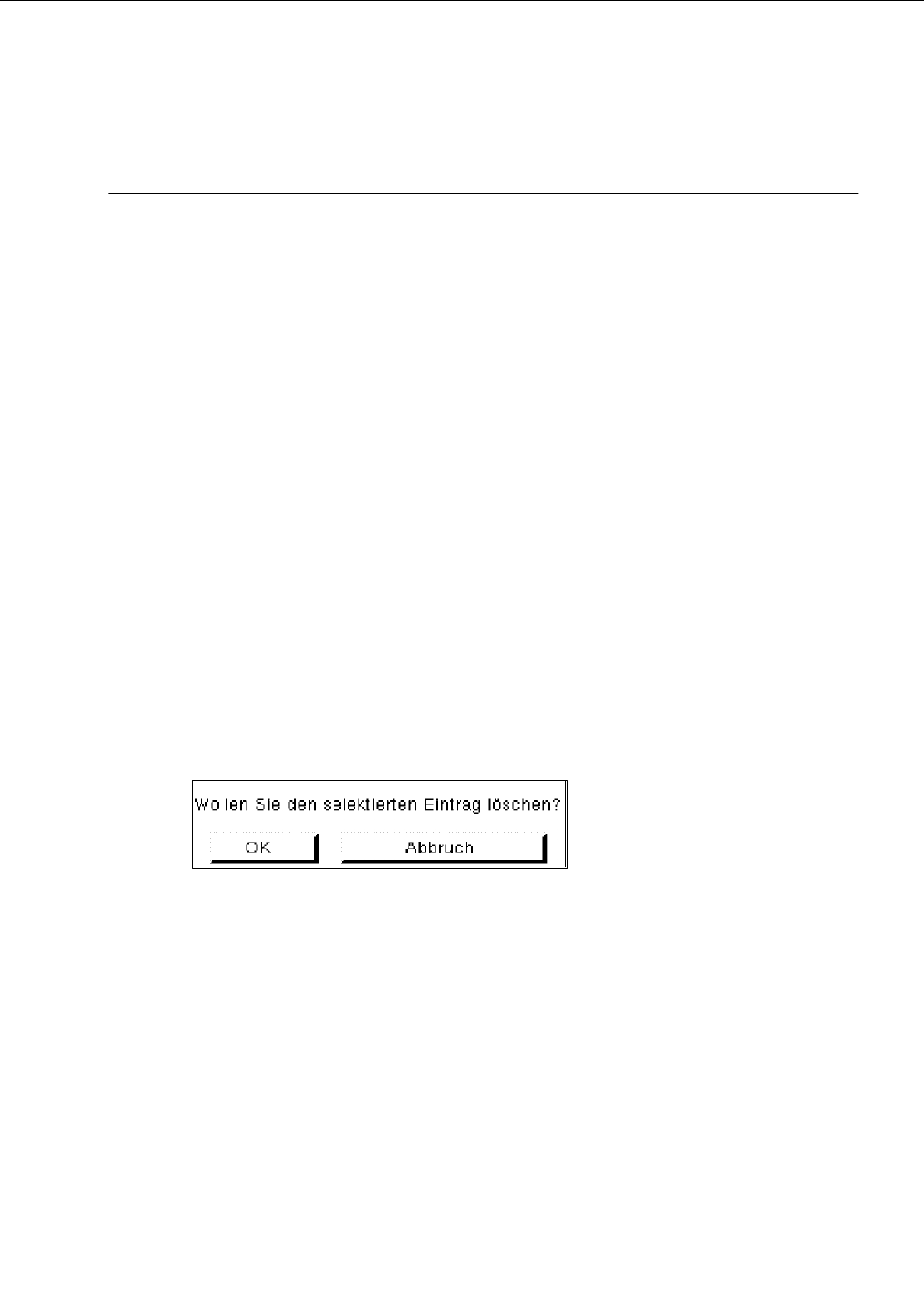

Die nachfolgende Dialogbox wird geöffnet.
●
OK in der Dialogbox anklicken.
Die Dialogbox schließt sich. Die Gruppe wird nicht mehr im Anzeigebereich dargestellt.
-
Gruppe
Mit diesem Kommando kann das Fenster zur Beschreibung der Gruppendaten für ein ausgewähltes
Objekt (Beinchengruppe/Gittergruppe) geöffnet werden.
●
Gruppe im Anzeigebereich selektieren, für welche die Gruppendaten editiert werden sollen.
Die selektierte Gruppe wird mit einem Rechteck umrandet dargestellt.
●
Gruppe anklicken.
Das Fenster zur Beschreibung der Gruppendaten wird am Bildschirm angezeigt (siehe Abb. 6.1.7
bzw. Abb. 6.1.11).
6 Produkt / Gehäuseform Betriebsanleitung Linienrechner UNIX
6.1 Gehäuseform-Editor GF Software-Version 402.xx Ausgabe 03/97
6 - 8
Je nachdem, ob der aktuelle Gehäuseform-Typ ein PDC, ein regelmäßiges oder ein unregelmäßiges FDC ist,
stehen folgende Auswahlmöglichkeiten für den neuen Typ zur Verfügung:
-
Ein PDC kann in ein regelmäßiges oder unregelmäßiges FDC umgewandelt werden.
-
Ein regelmäßiges FDC kann in ein unregelmäßiges FDC oder in ein PDC umgewandelt werden.
-
Ein unregelmäßiges FDC kann in ein regelmäßges FDC oder in ein PDC umgewandelt werden.
☞
HINWEIS
Soll der Gehäuseform-Typ von einem FDC in ein PDC geändert werden, erscheint ein Warnhinweis, daß
sämtliche Modell- und Gruppendaten gelöscht werden.
6.1.2.3 Auswahlfeld "Eigenschaften" (PDC) - Einstellung "Visiondaten"
-
Kubisches Bauteil
Mit dem Button "Kubisches Bauteil" kann die Eigenschaft der aktuellen Gehäuseform eingestellt
werden. Als Default-Einstellung ist der Button automatisch beim Öffnen des GF-Editors aktiviert.
Diese Einstellung bedeutet, daß die aktuelle Gehäuseform eine kubische Bauform aufweist und das
Vision-System somit mit scharf abgegrenzten Kanten rechnen kann.
Die Einstellung "Kubisches Bauteil" muß
durch Anklicken des Buttons deaktiviert werden, wenn eine
zylindrische Bauform vorliegt.
☞
HINWEIS
Handelt es sich bei der aktuellen Gehäuseform um eine Standard-Gehäuseform, kann die Einstellung für
die Eigenschaft nicht verändert werden, da der Button "Kubisches Bauteil" insensitiv ist.
Bei FDC’s und BGA’s ist der Button "Kubisches Bauteil" im Editierbereich "Akzeptanzgrenzen" enthalten.
Betriebsanleitung Linienrechner UNIX 6 Produkt / Gehäuseform
Software-Version 402.xx Ausgabe 03/97 6.1 Gehäuseform-Editor GF
6 - 7
6.1.2.1 Menü DIENSTE
Im Menü DIENSTE ist nur eine Komponente mit folgender Funktion enthalten:
-
Förderer-Editor starten
zur Definition der Förderer, mit welchen das aktuelle Bauelement (Gehäuseform) gefördert
werden soll.
●
Menüpunkt DIENSTE --> Förderer-Editor starten anwählen.
Der Förderer-Editor wird geöffnet (siehe Kap. 9).
6.1.2.2 Einstellbereich GF-Editor
Die Darstellung (Aufbau) des Hauptfensters wird durch Aktivieren des Buttons "Visiondaten" bzw. "Bearbeit-
ungsdaten" bestimmt. Der Button <Name des Gehäuseform-Typs> dient zur nachträglichen Änderung des
Gehäuseform-Typs.
Einstellmöglichkeiten für die Darstellung des Hauptfensters
-
Visiondaten Als Default-Einstellung ist dieser Button automatisch beim Öffnen des
GF-Editors aktiviert.
Bei dieser Einstellung können die Daten der Gehäuseform editiert
werden, die für die optische Zentrierung mit dem Vision-System erforder-
lich sind.
☞
HINWEIS Ist die aktuelle Gehäuseform eine Standard-Gehäuse-
form (Nummernbereich 1 ... 1500), wird unter dem Button "Visiondaten"
das Wort "schreibgeschützt" angezeigt. Das heißt, daß sämtliche Visiondaten
nicht verändert werden können.
-
Bearbeitungsdaten Bei dieser Einstellung werden alle Vorschriften für die Verarbeitung der
Gehäuseform festgelegt.
Änderung des Gehäuseform-Typs
FDC‘s und PDC‘s können noch nachträglich in PDC’s bzw. FDC’s umgewandelt werden. Für den
Gehäuseform-Typ BGA und Standard-Gehäuseformen ist dies nicht möglich.
●
Button (z.B.) <unregelmässiges FDC> anklicken.

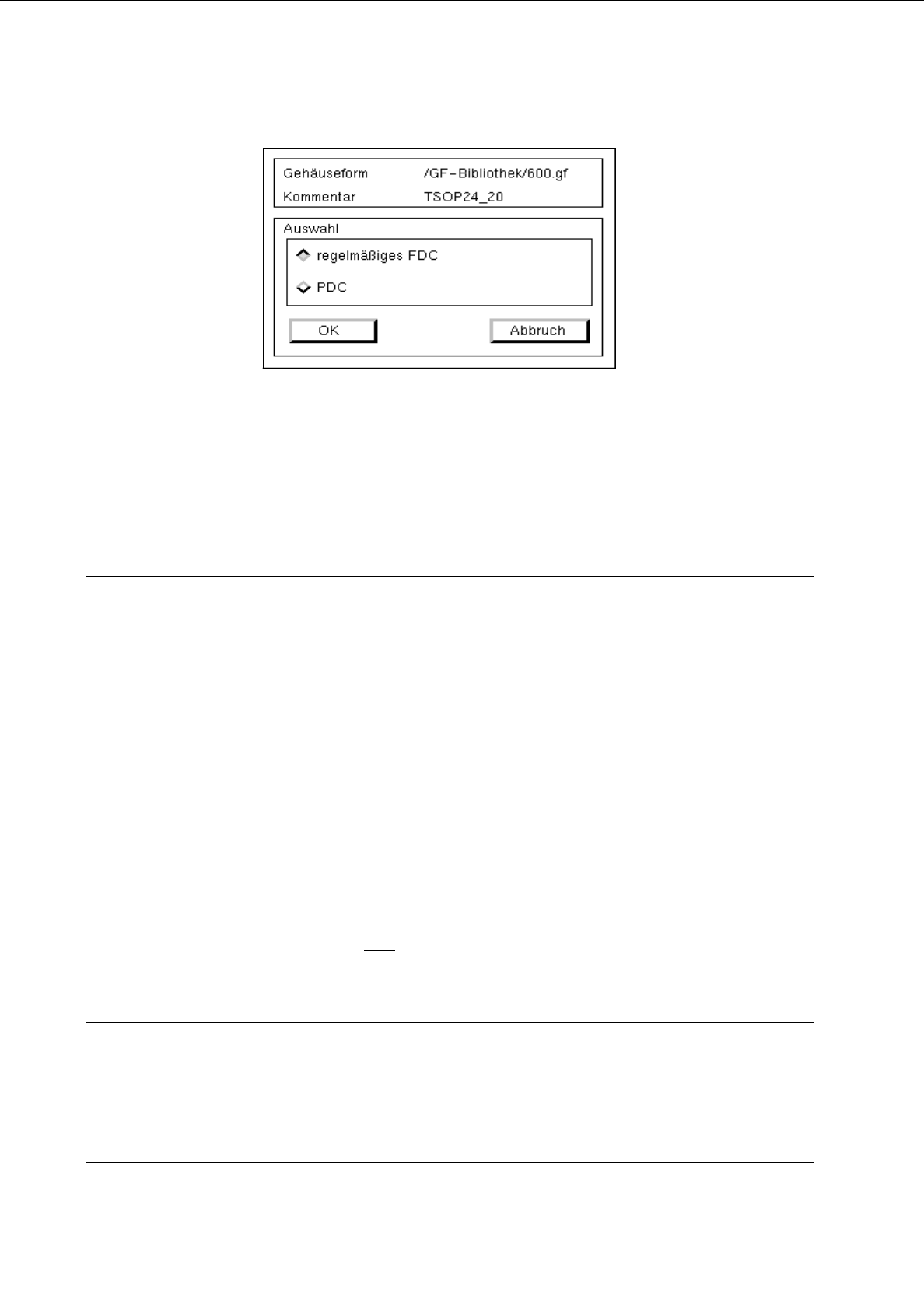

Die Dialogbox zur Auswahl des neuen Gehäuseform-Typs wird geöffnet.
