8 Produkt / Leiterplatte Betriebsanleitung Linienrechner UNIX 8.1 Leiterplatten-Editor Software-Version 402.xx Ausgabe 06/96 8 - 10 - BP-Editor zur Festlegung v on Bes tückpositionen aufr ufen (nur im Str uktu r-Mode mög…
Betriebsanleitung Linienrechner UNIX 8 Produkt / Leiterplatte
Software-Version 402.xx Ausgabe 06/96 8.1 Leiterplatten-Editor
8 - 9
8.1.3.1 Menü DATEI
☞
HINWEIS
Nachfolgend wird nur der erste Menüpunkt des Menüs beschrieben. Die Funktionen der restlichen Menü-
punkte des Menüs sind in Kap. 2 beschrieben.
-
Kopiere Leiterplatte
Hiermit ist ein Vervielfältigen einer geladenen Leiterplatte möglich. Sämtliche Daten (BP, NU, PM)
der Vorlage werden mitkopiert.
●
Ikone im Kommandobereich aktivieren.
●
Die in der LP-Struktur oberste LP-Teilstruktur anklicken (siehe Abb. 8.1.4).
●
Menüpunkt DATEI --> Kopiere Leiterplatte selektieren.

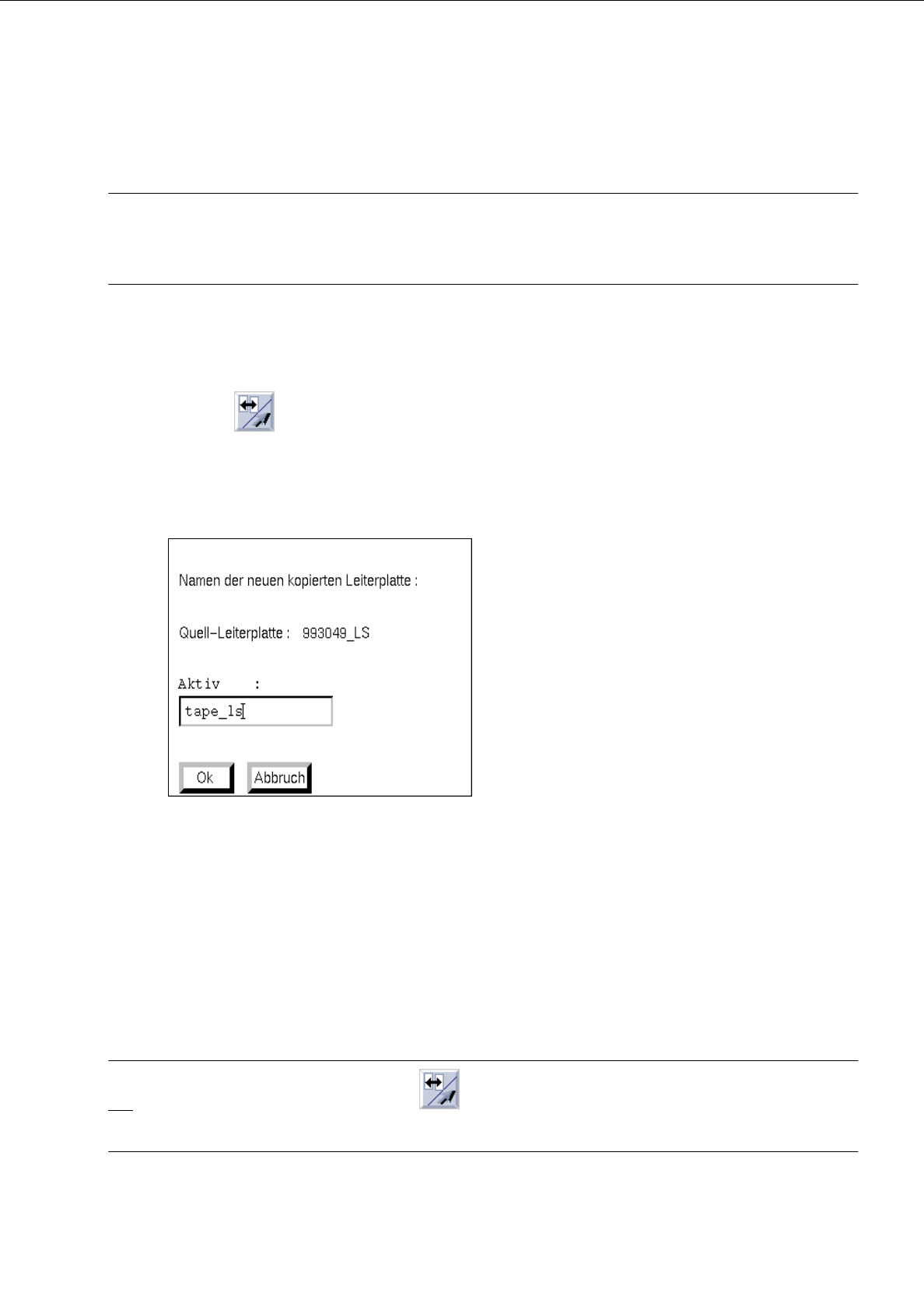

Es erscheint die nachfolgende Dialogbox:
●
Namen eingeben und mit Ok bestätigen.
Ein zweites Struktur-Editor-Fenster mit dem Namen der neuen LP und der kopierten Struktur
wird am Bildschirm dargestellt.
8.1.3.2 Menü DIENSTE
Mit Hilfe der Menüpunkte dieses Menüs werden die Teil-Editoren zur Festlegung der Nutzendaten und
Bestückpositionen geöffnet. Außerdem kann die Anzeige zwischen Struktur-Mode und Grafik-Mode um-
geschaltet werden.
☞
HINWEIS
Vor
Aufruf einer Menüfunktion muß die Ikone (Verbinden/Menü) im Kommandobereich aktiviert werden
(siehe Abb. 8.1.4).
8 Produkt / Leiterplatte Betriebsanleitung Linienrechner UNIX
8.1 Leiterplatten-Editor Software-Version 402.xx Ausgabe 06/96
8 - 10
-
BP-Editor
zur Festlegung von Bestückpositionen aufrufen (nur im Struktur-Mode möglich)
●
Lp-Teilstruktur im Anzeigebereich durch Mausklick selektieren.
●
DIENSTE
-->
BP-Editor...
anwählen.
Das Fenster des BP-Editors (siehe Abb. 8.1.11) wird geöffnet.
-
NU-Editor
zur Festlegung der Nutzendaten aufrufen (nur im Struktur-Mode möglich)
●
Lp-Teilstruktur im Anzeigebereich durch Mausklick selektieren.
●
DIENSTE
-->
NU-Editor...
anwählen
Das Fenster des NU-Editors (siehe Abb. 8.1.8) wird geöffnet.
-
Struktur-Mode
Dieser Menüpunkt dient zur Umschaltung des Anzeigebereiches vom Grafik-Mode in den Struktur-Mode.
●
DIENSTE
-->
Struktur-Mode
anwählen
Der Anzeigebereich wird in den Struktur-Mode umgeschaltet (siehe Abb. 8.1.4).
-
Grafik-Mode
Dieser Menüpunkt dient zur Umschaltung des Anzeigebereiches vom Struktur-Mode in den Grafik-Mode.
●
DIENSTE
-->
Grafik-Mode
anwählen
Der Anzeigebereich wird in den Grafik-Mode umgeschaltet (siehe Abb. 8.1.6).
-
Struktur-Editor
zur Bearbeitung einer neuen Leiterplatte aufrufen
●
DIENSTE
-->
Struktur-Editor...
anwählen.
Die FSB zur Auswahl einer neuen Leiterplatte wird geöffnet (siehe Seite 8 - 6)
●
LP selektieren und mit
Ok
bestätigen.
Die Struktur der gewählten LP wird im Anzeigebereich des neuen Fensters dargestellt.
Oder (um ein leeres Fenster für eine neue LP zu erhalten):
●
Neuen Namen eingeben.
Das Fenster des Struktur-Editors wird mit dem Namen der neuen LP geöffnet.
8.1.3.3 Kommandobereich Struktur-Editor (Struktur-Mode)
Die Kommandos werden durch Ikonen symbolisiert. Wird eine Ikone durch Anklicken aktiviert, kann die
entsprechende Aktion mit einer anschließend selektierten LP-Teilstruktur durchgeführt werden.
☞
HINWEIS
Die Vorgehensweisen und Ergebnisse für einige der nachfolgend beschriebenen Kommandos sind als
Beispiele in Abb. 8.1.5 dargestellt, wobei die Zahlen
1
oder
2
in den Kreisen die
Reihenfolge der
Arbeitsschritte
und die
gestrichelt
dargestellten Strukturen die
Ergebnisse
bedeuten.
Betriebsanleitung Linienrechner UNIX 8 Produkt / Leiterplatte
Software-Version 402.xx Ausgabe 06/96 8.1 Leiterplatten-Editor
8 - 11

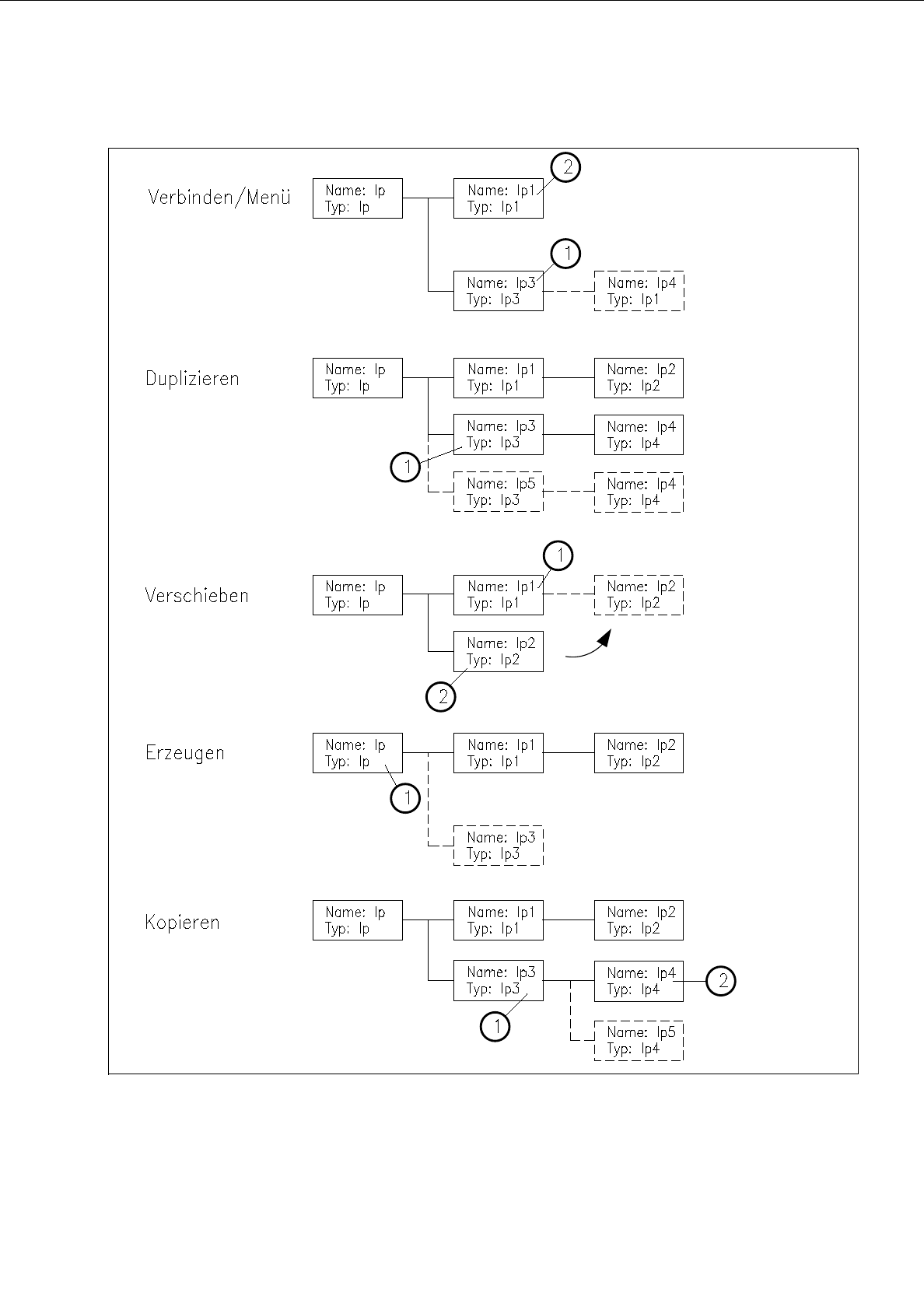

Abb. 8.1.5 Beispiele "Handhabung und Ergebnisse der Kommandos im Struktur-Editor"
