8 Produkt / Leiterplatte Betriebsanleitung Linienrechner UNIX
8.1 Leiterplatten-Editor Software-Version 402.xx Ausgabe 06/96
8 - 14
-
Nutzen-Offset setzen
Für jede
Teilstruktur muß ein Nutzen-Offset eingegeben werden. Durch die Eingabe des Nutzen-
Offsets wird dem LP-Typ ein Koordinaten-Offset beigefügt und somit eine LP-Teilstruktur vollständig
beschrieben.
●
Ikone aktivieren.
●
Um die Lage der Leiterplatte (gesamter Nutzen) in der Maschine zu definieren, zuerst die in der
LP-Struktur oberste LP-Teilstruktur anklicken.
Es erscheint die nachfolgende Dialogbox:
●
Lage 0°, 90°, 180° oder 270° durch Anklicken in der Dialogbox wählen.
●
Mit
Ok
bestätigen.
●
LP-Teilstruktur aus der LP-Struktur anklicken.
Die folgende Dialogbox wird geöffnet:
●
X-, y-Koordinaten und Winkel zur oberen LP-Teilstruktur (Nutzen), in dem die selektierte untere
Teilstruktur enthalten ist, eintragen (siehe Abb. 8.1.2).
●
Mit
Ok
bestätigen.
●
Vorgang mit allen in der geladenen LP-Struktur vorhandenen LP-Teilstrukturen wiederholen.
Betriebsanleitung Linienrechner UNIX 8 Produkt / Leiterplatte
Software-Version 402.xx Ausgabe 06/96 8.1 Leiterplatten-Editor
8 - 15
8.1.3.4 Einstellbereich Struktur-Editor (Grafik-Mode)
-
Zur besseren Visualisierung der Leiterplatte im Anzeigebereich kann ein Zoom-Faktor (10 - 999 %) im
Editierfeld des Einstellbereiches eingegeben werden, wobei der Faktor "100" der Realität entspricht.
-
Die restlichen Anzeigeoptionen werden durch Ikonen symbolisiert (siehe Abb. 8.1.6). Durch Aktivieren einer
Ikone kann die entsprechende Einstellung vorgenommen werden.
Abb. 8.1.6 Hauptfenster "Struktur-Editor" (Anzeige "Grafik-Mode")
LP-Abmaße-Vektor
Einstellbereich
Menüzeile
Name der
LP-Teilstruktur
Bestückposition
Offset-Vektor
LP-Nullpunkte
Editierfeld
Paßmarke
x-Achse (+)
Umriß (Abmaße) der LP
8 Produkt / Leiterplatte Betriebsanleitung Linienrechner UNIX
8.1 Leiterplatten-Editor Software-Version 402.xx Ausgabe 06/96
8 - 16

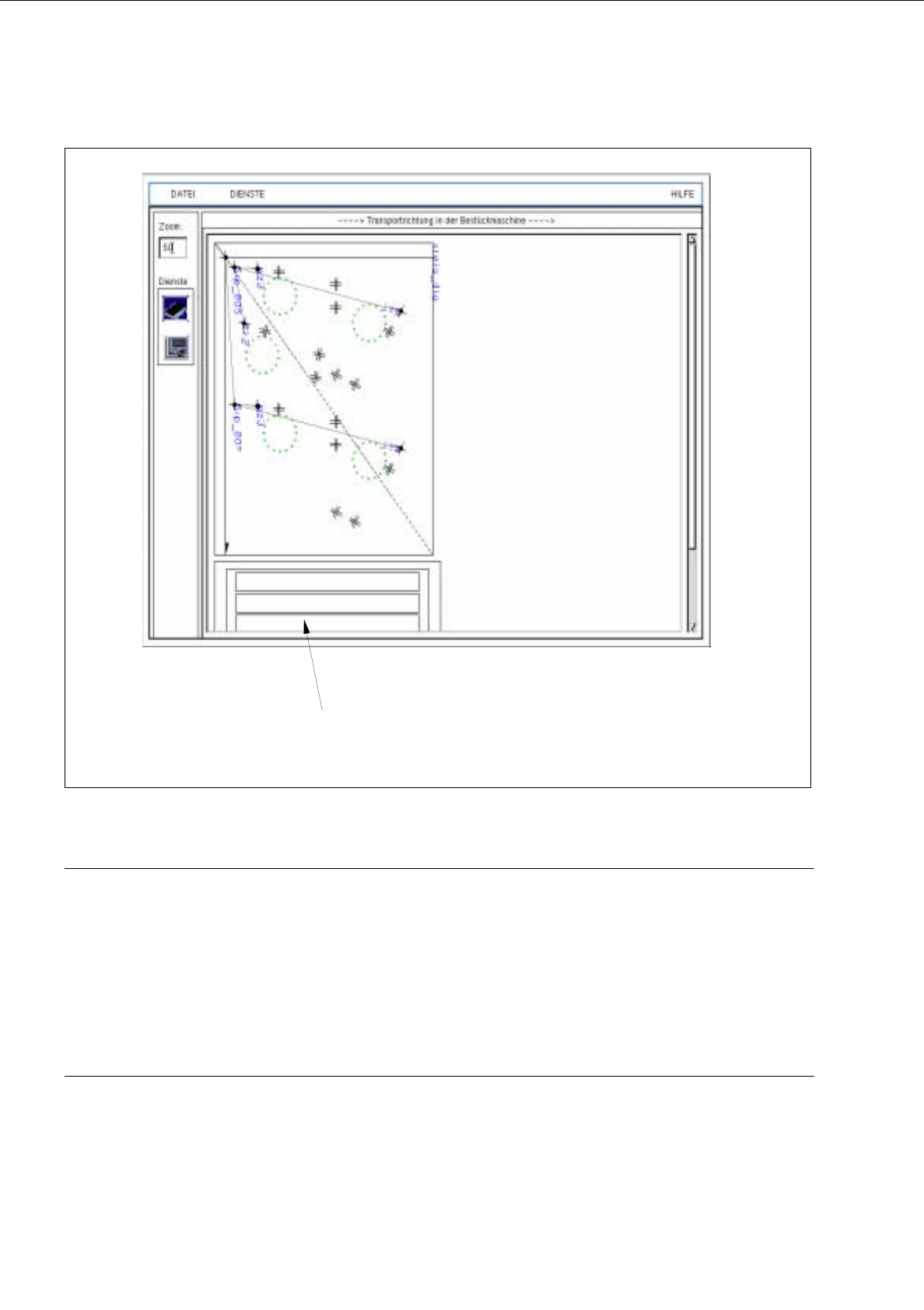

Abb. 8.1.7 Hauptfenster "Struktur-Editor" (Anzeige "Grafik-Mode" mit zusätzlicher Struktur-Grafik)
☞
HINWEIS
zu Abb. 8.1.7
Die Struktur-Grafik stellt auf symbolische Weise die Gesamtstruktur der Leiterplatte dar und wird nur für
solche Leiterplatten erzeugt, bei denen mindestens eine Teilstruktur keine vollständig definierten Offset-
Werte besitzt.
Die Struktur-Grafik enthält keine geometrischen Informationen der Unterstrukturen, sondern zeigt nur die
Beziehungen der Unterstrukturen zueinander an, sowie den Status der Offset-Daten der Teilstrukturen.
In der Struktur-Grafik werden die Unterstrukturen als Rechtecke mit unterschiedlichen Farben dargestellt.
Die Bedeutung der Farben wird in Abschn. 8.1.3.7 erläutert.
Struktur-Grafik
(wird nur bei unvollständig definierten Offset-Werten dargestellt)
