Betriebsanleitung Linienrechner UNIX 8 Produkt / Leiterplatte Software-Version 40 2.xx A usgabe 06/96 8.1 Leiterplatten-Editor 8 - 17 Einstellungen: - Zoomfaktor ei nstellen ● Editier f eld ankli ck en und den gewünschte…
8 Produkt / Leiterplatte Betriebsanleitung Linienrechner UNIX
8.1 Leiterplatten-Editor Software-Version 402.xx Ausgabe 06/96
8 - 16
Abb. 8.1.7 Hauptfenster "Struktur-Editor" (Anzeige "Grafik-Mode" mit zusätzlicher Struktur-Grafik)
☞
HINWEIS
zu Abb. 8.1.7
Die Struktur-Grafik stellt auf symbolische Weise die Gesamtstruktur der Leiterplatte dar und wird nur für
solche Leiterplatten erzeugt, bei denen mindestens eine Teilstruktur keine vollständig definierten Offset-
Werte besitzt.
Die Struktur-Grafik enthält keine geometrischen Informationen der Unterstrukturen, sondern zeigt nur die
Beziehungen der Unterstrukturen zueinander an, sowie den Status der Offset-Daten der Teilstrukturen.
In der Struktur-Grafik werden die Unterstrukturen als Rechtecke mit unterschiedlichen Farben dargestellt.
Die Bedeutung der Farben wird in Abschn. 8.1.3.7 erläutert.
Struktur-Grafik
(wird nur bei unvollständig definierten Offset-Werten dargestellt)
Betriebsanleitung Linienrechner UNIX 8 Produkt / Leiterplatte
Software-Version 402.xx Ausgabe 06/96 8.1 Leiterplatten-Editor
8 - 17
Einstellungen:
-
Zoomfaktor einstellen
●
Editierfeld anklicken und den gewünschten Wert (10 bis 999) eingeben.
●
Zur Übernahme der Eingabe die RETURN-Taste betätigen.
Die Leiterplatte wird in der gewählten Größe dargestellt.
-
Anzeige der Bestückpositionen ein/ausschalten
Damit kann die Anzeige der Bestückpositionen (BP’s) ein- bzw. ausgeschaltet werden. Als Default-
Einstellung ist die Anzeige der BP’s eingeschaltet.
●
Ikone anklicken.
War die Anzeige der BP’s eingeschaltet, werden die BP’s jetzt nicht mehr dargestellt, und die
Ikone ist mit einem roten Kreuz gekennzeichnet.
-
Anzeigeoptionen wählen
Um die Darstellung der Leiterplatte übersichtlich zu gestalten, können die jeweils benötigten Grafik-
Elemente einzeln selektiert werden (z.B. nur die Darstellung der LP-Paßmarken).
●
Ikone anklicken.

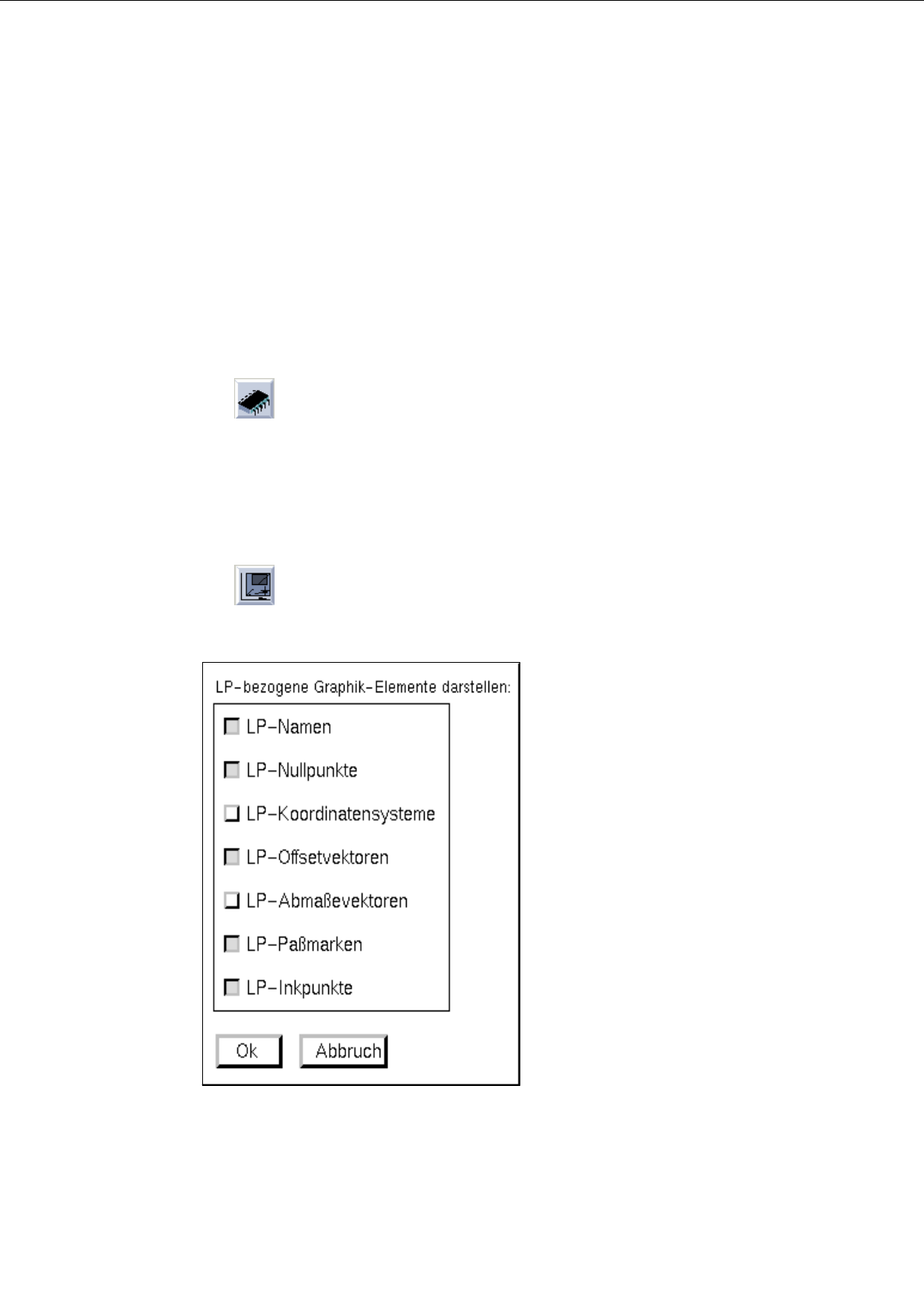

Die folgende Dialogbox wird geöffnet:
●
Die gewünschten Anzeigeoptionen (Grafik-Elemente) durch Anklicken der entsprechenden
Buttons aktivieren bzw. deaktivieren.
●
Ok
anklicken.
Die Dialogbox wird geschlossen, und im Anzeigebereich wird die Leiterplatte mit den gewählten
Grafik-Elementen dargestellt (siehe Abb. 8.1.6).
8 Produkt / Leiterplatte Betriebsanleitung Linienrechner UNIX
8.1 Leiterplatten-Editor Software-Version 402.xx Ausgabe 06/96
8 - 18
8.1.3.5 Anzeige der Nutzendaten im Struktur-Editor (Grafik-Mode)
Im Grafik-Mode des Struktur-Editors können die Nutzendaten der Leiterplatte und jeder Unterstruktur in
einem eigenen Fenster angezeigt werden.
●
Den Umriß der LP-Struktur mit Doppelklick selektieren.
Der Umriß ist mit einem fetten Rahmen markiert.

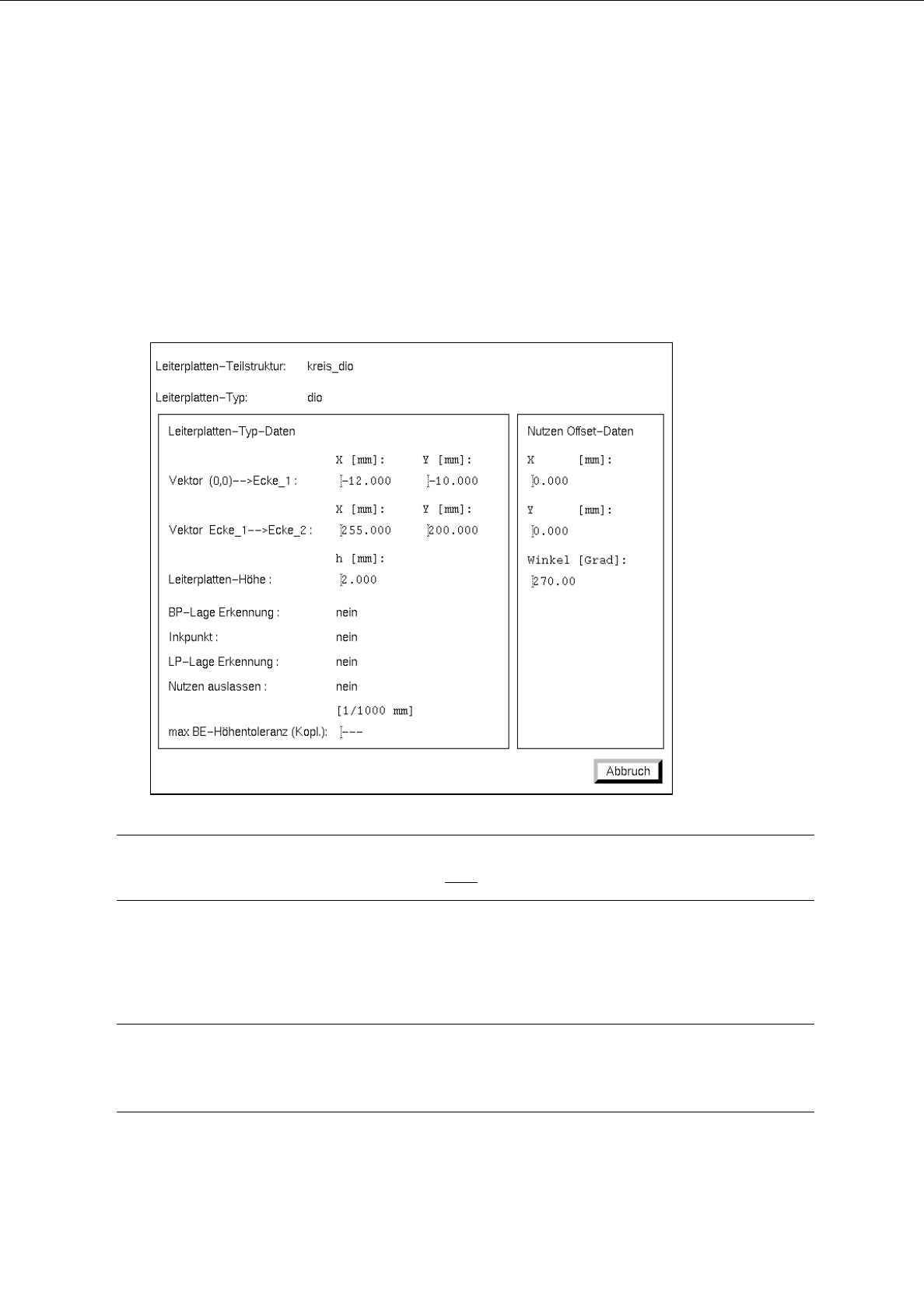

Das Fenster "LP-Information" wird mit den Nutzendaten der selektierten Struktur geöffnet.
☞
HINWEIS
Die Daten im Fenster "LP-Information" können nicht verändert werden.
●
Den Button Abbruch anklicken.
Das Fenster "LP-Information" wird geschlossen.
☞
HINWEIS
Das Fenster "LP-Information" kann außerdem vom Fenster "BP-Information" für eine Teilstruktur
geöffnet werden (siehe Seite 8 - 19).
