8 Produkt / Leiterplatte Betriebsanleitung Linienrechner UNIX 8.1 Leiterplatten-Editor Software-Version 402.xx Ausgabe 06/96 8 - 20 8.1.3.7 F arben und ihre Bedeutung im Struktur -Editor (Grafik-Mode) Im Graf ik-Mod e de…
Betriebsanleitung Linienrechner UNIX 8 Produkt / Leiterplatte
Software-Version 402.xx Ausgabe 06/96 8.1 Leiterplatten-Editor
8 - 19
8.1.3.6 Anzeige der BP-Daten im Struktur-Editor (Grafik-Mode)
Im Grafik-Mode des Struktur-Editors können die Daten einer selektierten Bestückposition in einem eigenen
Fenster angezeigt werden.
●
Die gewünschte Bestückposition mit Doppelklick selektieren.
Die Bestückposition ist mit einem fetten Rahmen markiert.

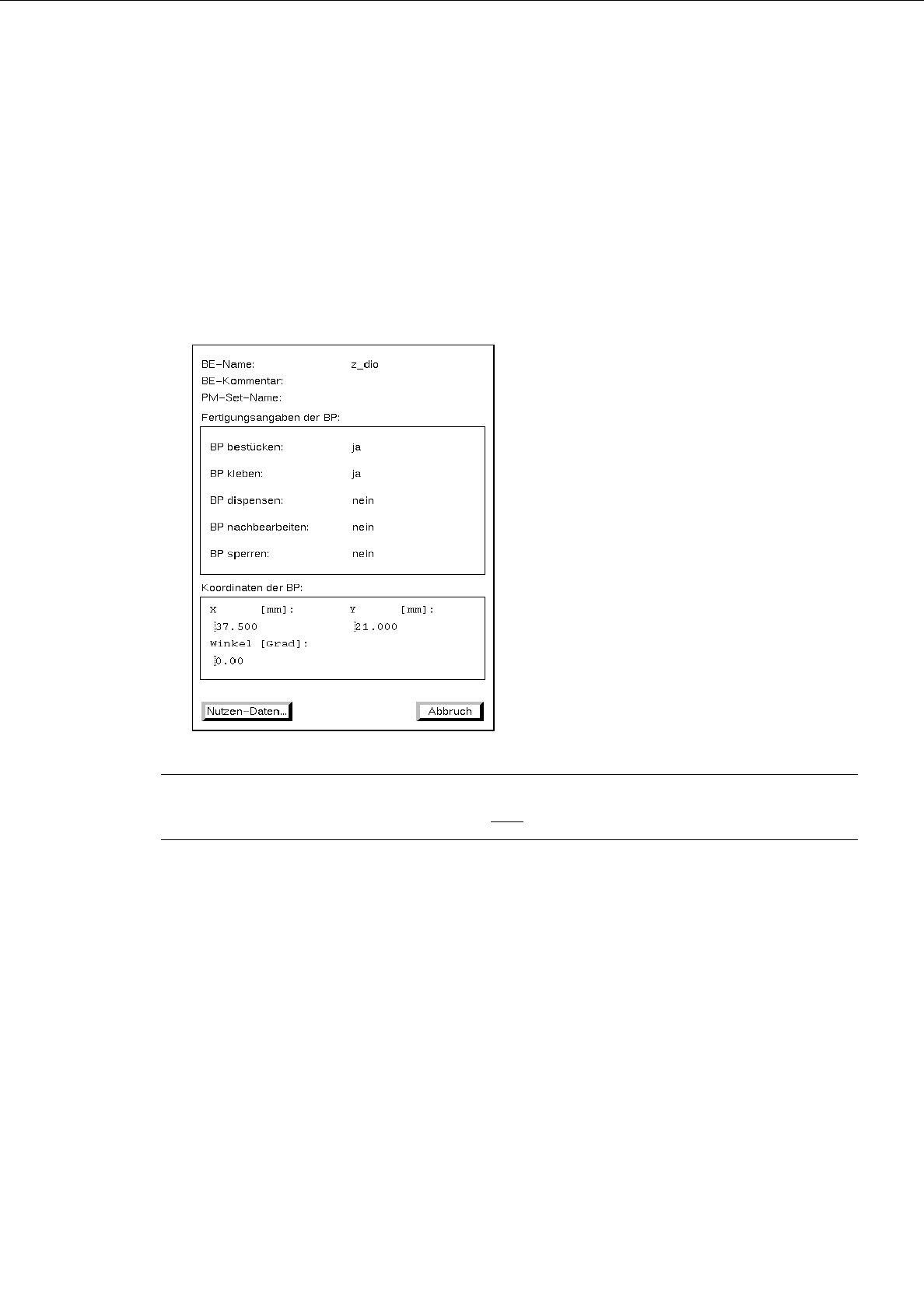

Das Fenster "BP-Information" wird mit den Daten der selektierten Bestückposition geöffnet.
☞
HINWEIS
Die Daten im Fenster "BP-Information" können nicht verändert werden.
-
Nutzen-Daten...
Mit Hilfe diese Buttons kann das Fenster "LP-Information" mit den Nutzendaten der Teilstruktur
geöffnet werden, in welcher sich die selektierte Bestückposition befindet.
●
Button Nutzen-Daten... anklicken.
Das Fenster "LP-Information" wird geöffnet.
●
Den Button Abbruch im Fenster "LP-Information" anklicken.
Das Fenster "LP-Information" wird geschlossen.
●
Den Button Abbruch im Fenster "BP-Information" anklicken.
Das Fenster "BP-Information" wird geschlossen.
8 Produkt / Leiterplatte Betriebsanleitung Linienrechner UNIX
8.1 Leiterplatten-Editor Software-Version 402.xx Ausgabe 06/96
8 - 20
8.1.3.7 Farben und ihre Bedeutung im Struktur-Editor (Grafik-Mode)
Im Grafik-Mode des Struktur-Editors werden mehrere Farben für die angezeigten Grafik-Elemente verwendet.
Je nach Status der Grafik-Elemente (z.B. "gesperrt") haben die Farben eine unterschiedliche Bedeutung.
In der nachfolgenden Tabelle ist Zuordnung der Farben zum Status der angezeigten Grafik-Elemente dargestellt.
Bedeutung der Farben:
-
schwarz zeigt an, daß dieses Objekt gültig, d.h. wirksam ist, bezogen auf die jeweilige Teilstruktur.
-
grau zeigt an, daß dieses Objekt von sich aus unwirksam ist, d.h. aufgrund seines eigenen
individuellen Attributs, z.B. gesperrte Paßmarke oder Inkpunkt.
-
rot zeigt an, daß dieses Objekt nur wegen Fertigungsangaben unwirksam ist, z.B. eine
Paßmarke ist nicht gesperrt, aber die LP-Lage-Erkennung ist ausgeschaltet.
-
grün markiert die gültigen Bestückpositionen
Bedeutung der Farben in der Struktur-Grafik:
-
schwarz Die Offset-Daten der Teilstruktur und die aller ihrer übergeordneten Teilstrukturen sind
definiert. Die Teilstruktur wird im Grafik-Mode bereits dargestellt.
-
rot Die Offset-Daten der Teilstruktur sind zwar vollständig definiert, nicht jedoch die all ihrer
übergeordneten Teilstrukturen. Die Teilstruktur wird im Grafik-Mode noch nicht dargestellt.
-
grau Die Offset-Daten der Teilstruktur sind noch nicht vollständig definiert. Die Teilstruktur
wird im Grafik-Mode noch nicht dargestellt und unterdrückt die mögliche Darstellung ihrer
untergeordneten Teilstrukturen.
Nutzendaten Inkpunkt
z
LP-Paßmarke BP-Paßmarke Bestückposition
Umriß
gesperrt normal gesperrt normal gesperrt normal gesperrt normal
Inkpunkt-
erkennung
jagrauschwarz-------
nein grau rot -------
LP-Lage-
erkennung
ja--grauschwarz-----
nein - - grau rot -----
BP-Lage-
erkennung
ja----grauschwarz---
nein ----graurot---
Nutzen
auslassen
nein ------graugrünschwarz
ja------graurotrot
Tab. 8.1 - 1 Bedeutung der Symbole und Farben der dargestellten Grafik-Elemente
Betriebsanleitung Linienrechner UNIX 8 Produkt / Leiterplatte
Software-Version 402.xx Ausgabe 06/96 8.1 Leiterplatten-Editor
8 - 21
8.1.3.8 Symbole und ihre Bedeutung im Struktur-Editor (Grafik-Mode)
Im Grafik-Mode des Struktur-Editors werden eine Reihe von Symbolen verwendet, die eine unterschiedliche
Bedeutung haben. Nachfolgend wird die Bedeutung der Symbole erläutert.
Umriß der Leiterplatte oder Teilstruktur
Er wird eindeutig bestimmt durch die Länge und Breite der Leiterplatte oder Teilstruktur.
Name der Leiterplatte oder Teilstruktur (Farbe blau)
<Name> Der Name wird immer oberhalb der linken oberen Ecke des Umrisses mit derselben Drehlage wie die
Teilstruktur angezeigt.
Nullpunkt
Dieses Symbol zeigt den Nullpunkt des Koordinatensystems der Leiterplatte oder Teilstruktur an.
Koordinatensystem einer Teilstruktur
Diese Grafik zeigt die Lage des Koordinatensystems der Teilstruktur an.
Der Pfeil markiert die x-Achse und zeigt die positive Richtung der Achse an.
Abmaße-Vektoren
Sie symbolisieren die beiden Vektoren vom LP-Nullpunkt zu Ecke "1" und Ecke "2" des LP-Umrisses
(siehe Grafik auf Seite 8 - 25).
Offset-Vektor
Er verbindet den Nullpunkt einer Teilstruktur mit dem Nullpunkt der übergeordneten Teilstruktur
und entspricht damit dem Offset-Vektor zwischen den beiden Koordinatensystemen dieser Teil-
strukturen.
Leiterplatten-Paßmarke
Diese Symbol zeigt die Lage einer LP-bezogenen Paßmarke an.
Es wird immer als Doppelkreuz dargestellt, unabhängig von der tatsächlichen Form der Paßmarke.
Inkpunkt
z
Dieses Symbol zeigt die Lage der als Inkpunkte definierten Paßmarken an.
Es wird immer als Punkt dargestellt, unabhängig von der tatsächlichen Form der Paßmarke.
Bestückposition (Farbe grün)
Dieses Symbol markiert die Lage der Bestückposition bzw. den Nullpunkt des Koordinatensystems
der Bestückposition.
Paßmarke einer Bestückpositon
Diese Symbol zeigt die Lage einer BP-bezogenen Paßmarke an.
Es wird immer als Doppelkreuz dargestellt, unabhängig von der tatsächlichen Form der Paßmarke,
und ist deutlich kleiner als das Symbol einer LP-Paßmarke.
