8 Produkt / Leiterplatte Betriebsanleitung Linienrechner UNIX

8.1 Leiterplatten-Editor Software-Version 402.xx Ausgabe 06/96

8 - 20

8.1.3.7 Farben und ihre Bedeutung im Struktur-Editor (Grafik-Mode)

Im Grafik-Mode des Struktur-Editors werden mehrere Farben für die angezeigten Grafik-Elemente verwendet.

Je nach Status der Grafik-Elemente (z.B. "gesperrt") haben die Farben eine unterschiedliche Bedeutung.

In der nachfolgenden Tabelle ist Zuordnung der Farben zum Status der angezeigten Grafik-Elemente dargestellt.

Bedeutung der Farben:

schwarz zeigt an, daß dieses Objekt gültig, d.h. wirksam ist, bezogen auf die jeweilige Teilstruktur.

grau zeigt an, daß dieses Objekt von sich aus unwirksam ist, d.h. aufgrund seines eigenen

individuellen Attributs, z.B. gesperrte Paßmarke oder Inkpunkt.

rot zeigt an, daß dieses Objekt nur wegen Fertigungsangaben unwirksam ist, z.B. eine

Paßmarke ist nicht gesperrt, aber die LP-Lage-Erkennung ist ausgeschaltet.

grün markiert die gültigen Bestückpositionen

Bedeutung der Farben in der Struktur-Grafik:

schwarz Die Offset-Daten der Teilstruktur und die aller ihrer übergeordneten Teilstrukturen sind

definiert. Die Teilstruktur wird im Grafik-Mode bereits dargestellt.

rot Die Offset-Daten der Teilstruktur sind zwar vollständig definiert, nicht jedoch die all ihrer

übergeordneten Teilstrukturen. Die Teilstruktur wird im Grafik-Mode noch nicht dargestellt.

grau Die Offset-Daten der Teilstruktur sind noch nicht vollständig definiert. Die Teilstruktur

wird im Grafik-Mode noch nicht dargestellt und unterdrückt die mögliche Darstellung ihrer

untergeordneten Teilstrukturen.

Nutzendaten Inkpunkt

LP-Paßmarke BP-Paßmarke Bestückposition

Umriß

gesperrt normal gesperrt normal gesperrt normal gesperrt normal

Inkpunkt-

erkennung

jagrauschwarz-------

nein grau rot -------

LP-Lage-

erkennung

ja--grauschwarz-----

nein - - grau rot -----

BP-Lage-

erkennung

ja----grauschwarz---

nein ----graurot---

Nutzen

auslassen

nein ------graugrünschwarz

ja------graurotrot

Tab. 8.1 - 1 Bedeutung der Symbole und Farben der dargestellten Grafik-Elemente

Betriebsanleitung Linienrechner UNIX 8 Produkt / Leiterplatte

Software-Version 402.xx Ausgabe 06/96 8.1 Leiterplatten-Editor

8 - 21

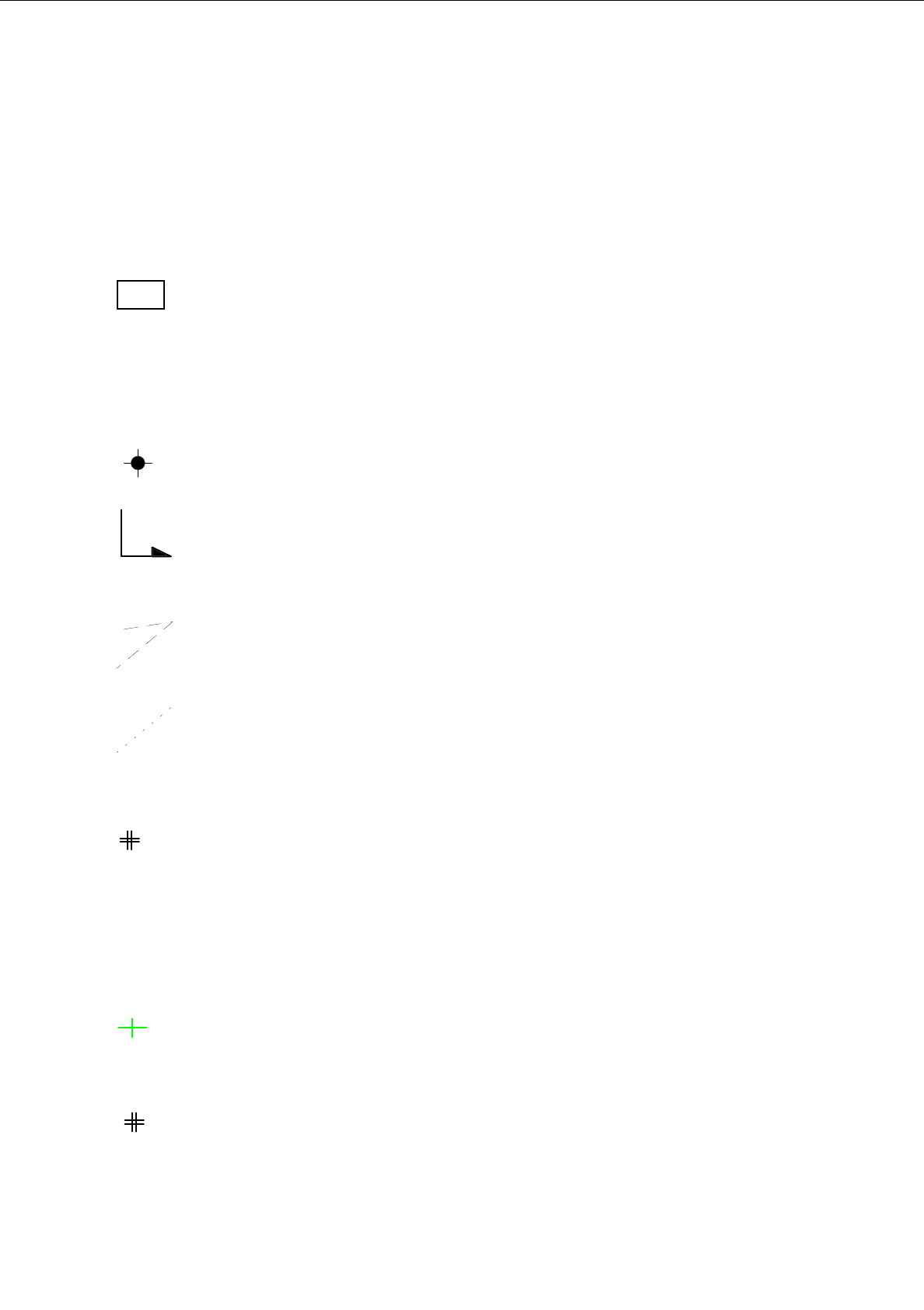

8.1.3.8 Symbole und ihre Bedeutung im Struktur-Editor (Grafik-Mode)

Im Grafik-Mode des Struktur-Editors werden eine Reihe von Symbolen verwendet, die eine unterschiedliche

Bedeutung haben. Nachfolgend wird die Bedeutung der Symbole erläutert.

Umriß der Leiterplatte oder Teilstruktur

Er wird eindeutig bestimmt durch die Länge und Breite der Leiterplatte oder Teilstruktur.

Name der Leiterplatte oder Teilstruktur (Farbe blau)

<Name> Der Name wird immer oberhalb der linken oberen Ecke des Umrisses mit derselben Drehlage wie die

Teilstruktur angezeigt.

Nullpunkt

Dieses Symbol zeigt den Nullpunkt des Koordinatensystems der Leiterplatte oder Teilstruktur an.

Koordinatensystem einer Teilstruktur

Diese Grafik zeigt die Lage des Koordinatensystems der Teilstruktur an.

Der Pfeil markiert die x-Achse und zeigt die positive Richtung der Achse an.

Abmaße-Vektoren

Sie symbolisieren die beiden Vektoren vom LP-Nullpunkt zu Ecke "1" und Ecke "2" des LP-Umrisses

(siehe Grafik auf Seite 8 - 25).

Offset-Vektor

Er verbindet den Nullpunkt einer Teilstruktur mit dem Nullpunkt der übergeordneten Teilstruktur

und entspricht damit dem Offset-Vektor zwischen den beiden Koordinatensystemen dieser Teil-

strukturen.

Leiterplatten-Paßmarke

Diese Symbol zeigt die Lage einer LP-bezogenen Paßmarke an.

Es wird immer als Doppelkreuz dargestellt, unabhängig von der tatsächlichen Form der Paßmarke.



Inkpunkt

z

Dieses Symbol zeigt die Lage der als Inkpunkte definierten Paßmarken an.

Es wird immer als Punkt dargestellt, unabhängig von der tatsächlichen Form der Paßmarke.

Bestückposition (Farbe grün)

Dieses Symbol markiert die Lage der Bestückposition bzw. den Nullpunkt des Koordinatensystems

der Bestückposition.

Paßmarke einer Bestückpositon

Diese Symbol zeigt die Lage einer BP-bezogenen Paßmarke an.

Es wird immer als Doppelkreuz dargestellt, unabhängig von der tatsächlichen Form der Paßmarke,

und ist deutlich kleiner als das Symbol einer LP-Paßmarke.

8 Produkt / Leiterplatte Betriebsanleitung Linienrechner UNIX

8.1 Leiterplatten-Editor Software-Version 402.xx Ausgabe 06/96

8 - 22

Rahmen

um selektierte Bestückposition und/oder Teilstruktur

Der Rahmen markiert die Umrißlinie der aktuell selektierten Teilstruktur.

Der Rahmen markiert die aktuell selektierte Bestückposition.

Rahmen

um Bestückposition(en) bzw. Teilstruktur

Der Rahmen markiert die Umrißlinie einer Teilstruktur, die mit der aktuell selektierten Teilstruktur

verlinkt ist.

Der Rahmen markiert die Bestückpositionen, die mit der aktuell selektierten Bestückposition

verlinkt sind.

8.1.4 Fenster NU-Editor

Für jeden erzeugten LP-Typ kann ein NU-Editor geöffnet werden (siehe Beschreibung Seite 8 - 10).

Nachfolgend werden die Bereiche des NU-Editor-Fensters und deren Funktion erläutert.

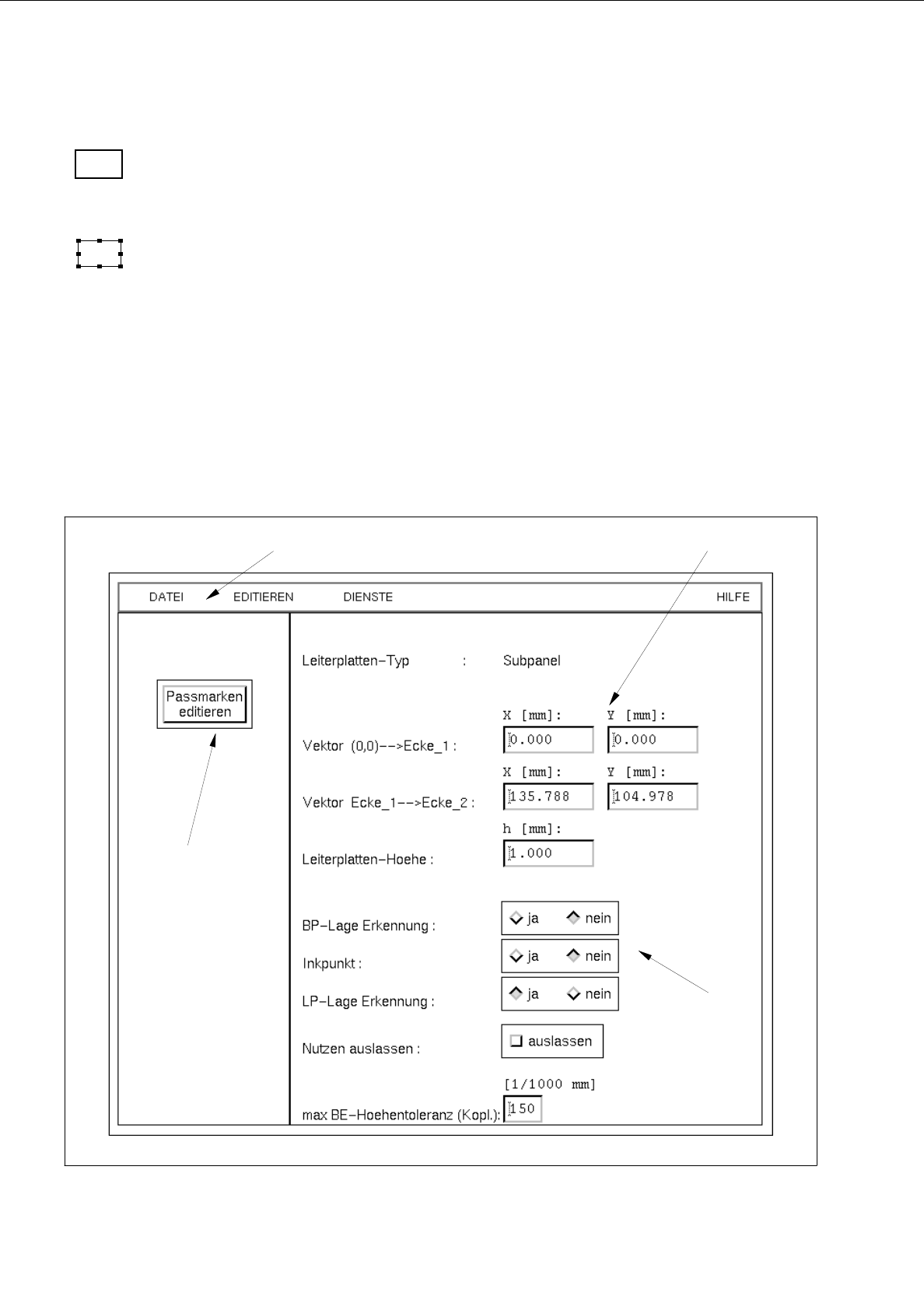

Abb. 8.1.8 Fenster "NU-Editor"

Menüzeile

Editierbereich

Kommandobutton

Einstellbereich
