1.2.6.1 USV - Betriebszustände
Ablauf bei normaler Netzversorgung
-
Im normalen Betriebszustand versorgt die USV die Geräte über das Netz. Die grüne Netzanzeige
leuchtet, die gelbe Batterieanzeige, die rote Alarmanzeige und die Digitalanzeige sind aus.
Ablauf bei zu niedriger Netzspannung
-
Bei zu niedriger Netzspannung hält die USV die Ausgangsspannung stabil. In diesem Betriebszu-
stand blinkt die grüne Netzanzeige und gleichzeitig leuchtet die gelbe Batterieanzeige. Nach kurzer
Zeit erlischt die gelbe Batterieanzeige und die grüne Netzanzeige blinkt weiter.
Ablauf bei Netzausfall
-
Bei Netzausfall erlischt die grüne Netzanzeige und die gelbe Batterieanzeige leuchtet auf.
In diesem Betriebszustand versorgt die USV die angeschlossenen Geräte aus der Batterie.
An der Digitalanzeige kann die verbleibende Überbrückungszeit abgelesen werden und es ertönt in
längeren Intervallen ein kurzes akustisches Warnsignal.
-
Nachdem die USV eine gewisse Zeit lang Batteriestrom geliefert hat, ist die Batteriekapazität
erschöpft. Die rote Alarmanzeige beginnt zu blinken, die gelbe Batterieanzeige leuchtet weiterhin und
die USV verkürzt das Intervall des akustischen Alarms.
In diesem Betriebszustand liefert die USV noch einige Minuten Batteriestrom. An der Digitalanzeige
wird die verbleibende Überbrückungszeit angezeigt.
●
Rechner jetzt "runterfahren", falls dies nicht von der USV automatisch erfolgt.
●
Alle Geräte einschließlich USV ausschalten und warten, bis die Netzversorgung wieder da ist.
1 Hardware- / Software-Installation Betriebsanleitung Linienrechner UNIX
1.2 Hardware-Installation Software-Version 402.xx Ausgabe 06/96
1 - 20
1.2.6 Unterbrechungsfreie Stromversorgung USV
Die USV dient dazu, bei zu niedriger Netzspannung diese zu verstärken und Netzspannungsausfälle zu
überbrücken. Damit ist gewährleistet, daß die angeschlossenen Geräte auch bei Netzausfall ohne Unter-
brechung weiterarbeiten können und so auch ein kontrolliertes "Runterfahren" des Rechners möglich ist.

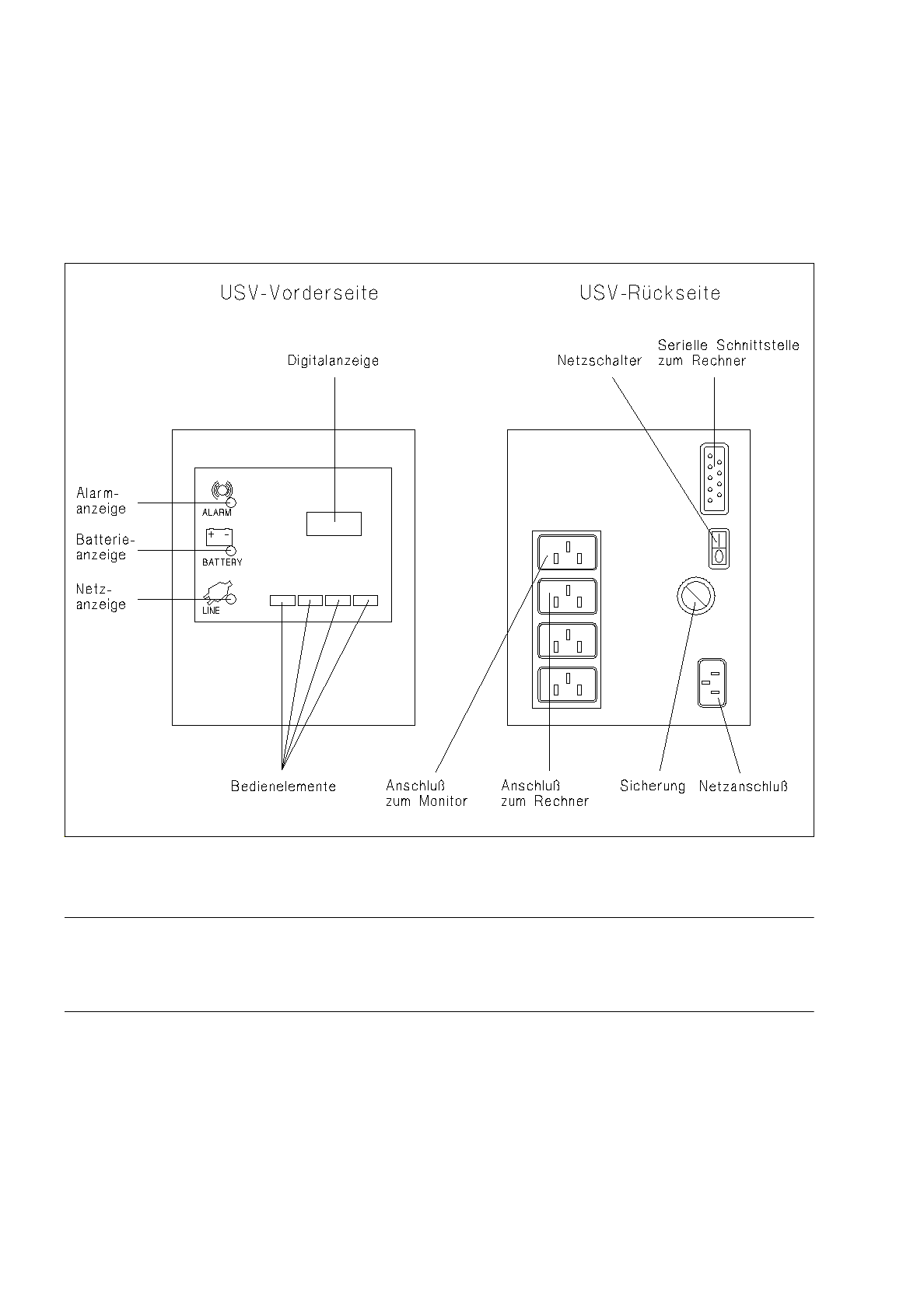

Abb. 1.2.6 USV - Anschlüsse, Anzeigeelemente, Bedienelemente
☞
HINWEIS
Vor der, Erstinbetriebnahme der USV muß diese (wegen Kapazitätsverlust durch Lagerung) ca. 24 Stunden
geladen werden, um so einen sicheren Betrieb des Linienrechner-Systems zu gewährleisten.
