Betriebsanleitung Linienrechner UNIX 9 Produ ktionsmittel / Förderer Software-Version 40 2.xx Ausgabe 06/96 9.1 Förderer-Editor 9 - 15 - Z [mm] Offset in z-Ri chtung von der Auflagefläch e des FM's im FMT zu r Bo de…
9 Produktionsmittel / Förderer Betriebsanleitung Linienrechner UNIX
9.1 Förderer-Editor Software-Version 402.xx Ausgabe 06/96
9 - 16
●
Flächenmagazinträger
FT~S_Typ_1
selektieren.
Die Auswahlbox wird geschlossen und der Name des gewählten FMT's wird im Feld "Träger"
angezeigt.
●
Ok
zur Übernahme der Daten anklicken.
Der Teileditor "Flächenmagazindaten" wird geschlossen.
Im Auswahlfeld "stellbare Förderer" wird der Name des erzeugten Firmen-Typs angezeigt.
3. Firmen-Typ FM_PLCC ohne Einschränkung zuordnen
●
Ikone im Kommandobereich aktivieren (falls sich der Förderer-Editor noch im "Selektions-
modus" befindet).
Der Button "Linie" im Einstellbereich wird automatisch aktiviert. Alle Maschinen-Typen sind selektiert.
●
Eintrag
FM~PLCC
für den Firmen-Typ "FM_PLCC" im Auswahlfeld "stellbare Förderer" aus-
wählen. Im Auswahlfeld "Förderer" wird folgender Eintrag angezeigt:
FM~PLCC
Beispiel "B" für Bauelement "BESO20" in der Gehäuseform "541"
Vorgaben:
1.
Das BE soll auf dem Maschinen-Typ "HS180" und "SIPLACE80S" mit dem Firmen-Typ "FD_VSO20"
(basierend auf dem 8mm-Gurtförderer elektrisch) nur
auf der linken Maschinenseite (in Transportrichtung
gesehen) gefördert werden können.
2.
Das BE soll zusätzlich auf dem Maschinen-Typ "HS180" mit dem 9,5mm-Linearförderer gerüstet werden
können.
3.
Das BE soll zusätzlich auf dem Maschinen-Typ "SIPLACE80S" mit dem 12mm-Gurtförderer gerüstet
werden können.
Arbeitsschritte:
1.
Förderer-Editor zur Bearbeitung des BE's "BESO20" einstellen
●
Das Editierfeld "Bauelement" anklicken, den BE-Namen
BESO20
eingeben und die Eingabe mit
RETURN abschließen.
Im Editierfeld "Gehäuseform" wird die Nummer der dem BE "BESO20" zugeordneten Gehäuse-
form ("541") und im Feld GF-Name der im GF-Editor eingegebene Kommentar ("VSO20") an-
gezeigt.
Betriebsanleitung Linienrechner UNIX 9 Produktionsmittel / Förderer
Software-Version 402.xx Ausgabe 06/96 9.1 Förderer-Editor
9 - 15
-
Z
[mm]
Offset in z-Richtung von der Auflagefläche des FM's im FMT zur Bodenfläche des Magazin-Fachs
(= Auflagefläche des BE's)
-
dx
[mm]
Abmessung (Offset) von der Mitte des ersten Fachs zur Mitte des letzten Fachs in x-Richtung
-
dy
[mm]
Abmessung (Offset) von der Mitte des ersten Fachs zur Mitte des letzten Fachs in y-Richtung
-
Winkel
[Grad]
Drehwinkel des Bauelements im Magazin-Fach (Abholwinkel)
Flächenmagazindaten editieren:
●
Editierfeld
Name
anklicken und
FM_PLCC
für den Firmen-Typnamen eingeben.
●
Editierfeld
N
anklicken und
10
eingeben.
●
Editierfeld
M
anklicken und
5
eingeben.
●
Editierfeld
X
anklicken und
145
eingeben.
●
Editierfeld
Y
anklicken und
-27
eingeben.
●
Editierfeld
Z
anklicken und
6
eingeben.
●
Editierfeld
dx
anklicken und
186.3
eingeben.
●
Editierfeld
dy
anklicken und
-80.6
eingeben.
●
Editierfeld
Winkel
anklicken und
0
eingeben.
☞
HINWEIS
Um evtl. fehlerhafte Eingaben gleich erkennen zu können, sollte nach jeder
Eingabe die RETURN-
Taste betätigt werden. Falls die gerade vorgenommene Eingabe fehlerhaft ist, wird das entsprechende
Editierfeld rot umrandet dargestellt.

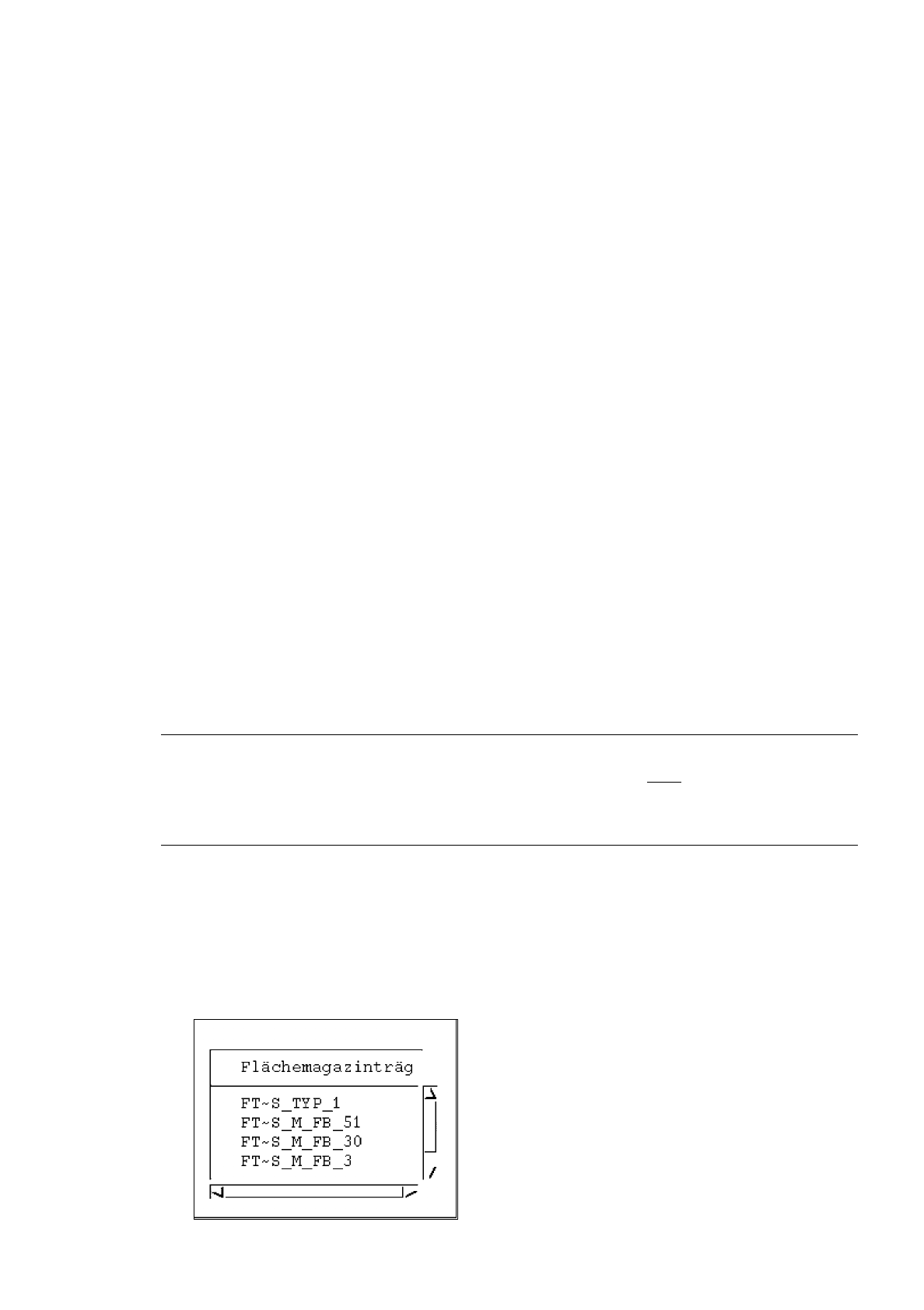

Flächenmagazinträger (FMT) auswählen:
●
Button
Auswahl
anklicken.
Die Auswahlbox mit der Liste der verfügbaren FMT's wird geöffnet.
9 Produktionsmittel / Förderer Betriebsanleitung Linienrechner UNIX
9.1 Förderer-Editor Software-Version 402.xx Ausgabe 06/96
9 - 14
2. Firmen-Typ "FM_PLCC" erzeugen und Flächenmagazindaten editieren
●
Ikone oder Ikone im Kommandobereich aktivieren.
●
Eintrag
FM~(1x1)
für Flächenmagazin im Auswahlfeld "stellbare Förderer" mit Doppelklick
selektieren. Der Teileditor "Flächenmagazindaten" zur Definition des Firmen-Typs wird geöffnet
(Name, Abmaße, Träger).

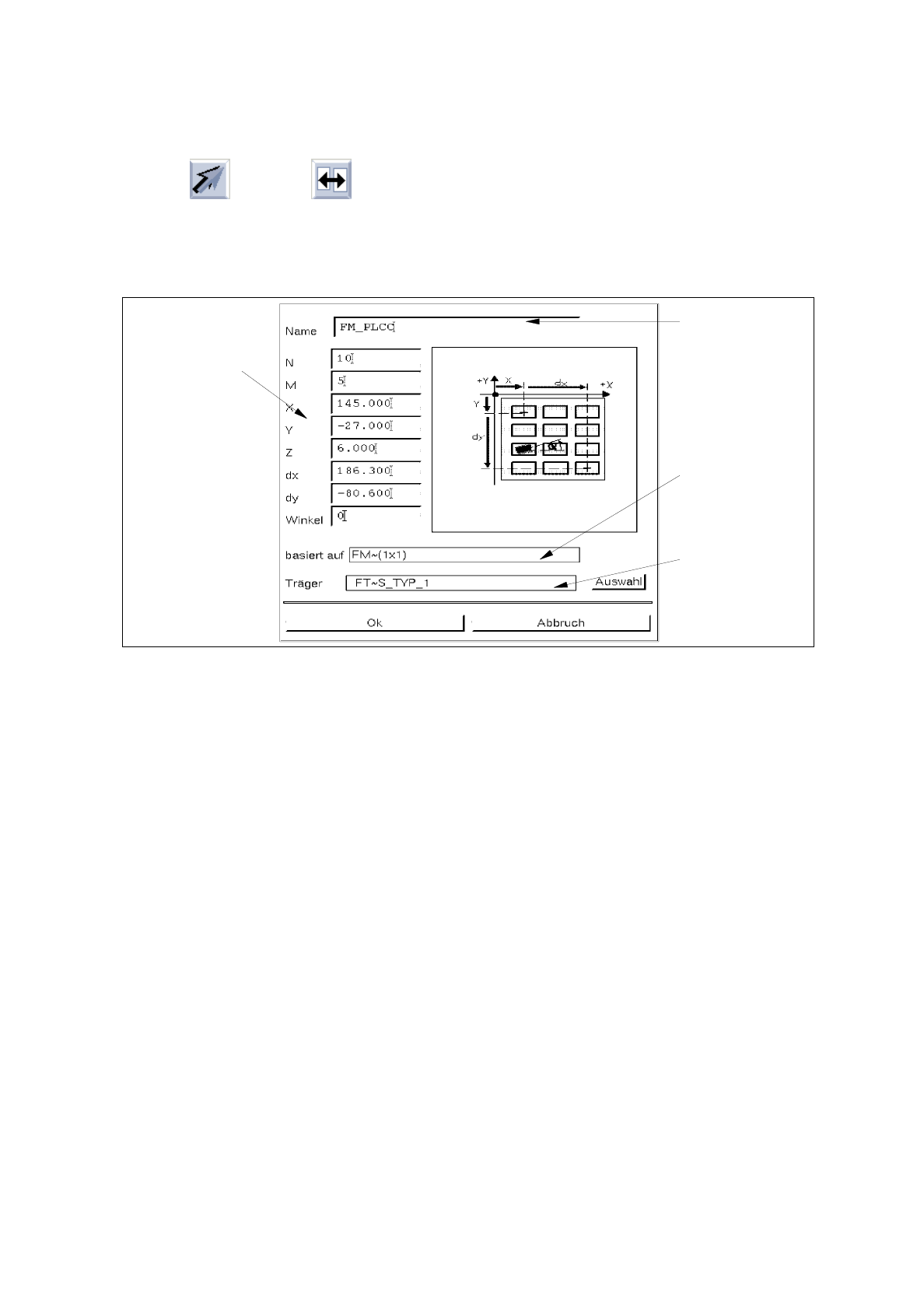

Abb. 9.1.3 Teileditor "Flächenmagazindaten"
Bedeutung der Editierfelder
(siehe dazu auch Kap. 13)
-
Name
Name des Firmen-Typs
-
N
Anzahl der Fächer in x-Richtung
-
M
Anzahl der Fächer in y-Richtung
-
X
[mm]
Offset vom Nullpunkt des FMT's zur Mitte des ersten Fachs in x-Richtung
-
Y
[mm]
Offset vom Nullpunkt des FMT's zur Mitte des ersten Fachs in y-Richtung
Editierfeld
"Name"
Name des
SIEMENS-Typs
(Default-Typ)
Name des
FM-Trägers
Editierfelder
"Abmaße des
Flächenmagazins"
