Betriebsanleitung Linienrechner UNIX 11. Produktionsmittel / Optimierung
Software-Version 402.xx Ausgabe 06/96 11.4 Optimierungs-Dialog
11 - 32
-
Ergebnisse darstellen
Mit dieser Ikone können die Ergebnisse der Rüstoptimierung für die gesamte Losdatei sowie die einzelnen
Aufträge einer Losdatei dargestellt werden. Außerdem können die Ergebnisse des Machbarkeitstests für
die einzelnen Aufträge dargestellt werden.
Optimierungsergebnisse für die gesamte Losdatei darstellen:
●
anklicken.
●
Losdatei anklicken, deren Ergebnisse dargestellt werden sollen.
Die Ergebnisse der Optimierung werden im Fenster „Optimierungsergebnisse für xx.lose“ dargestellt
(siehe Abb. 11.4.3).

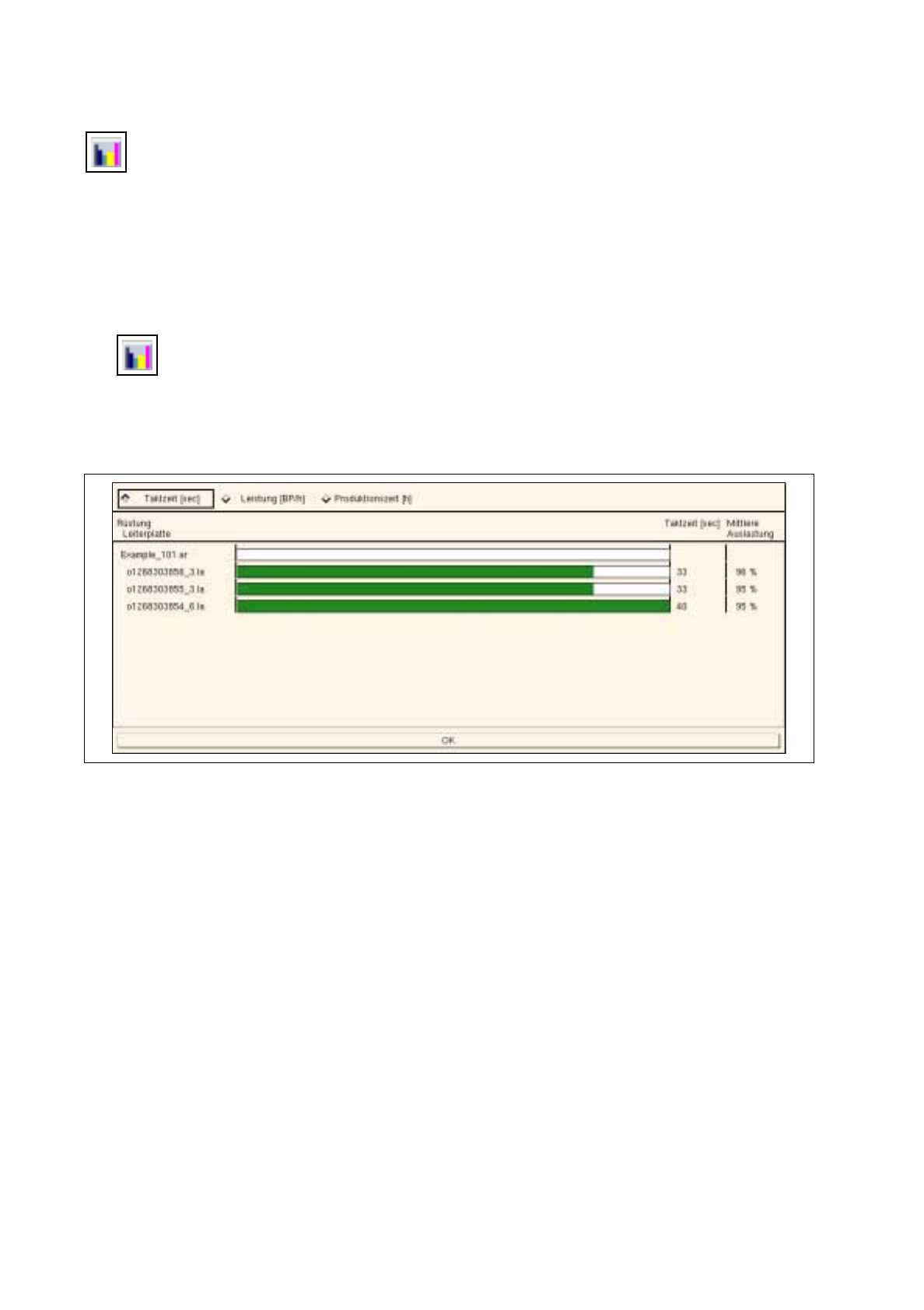

Abb. 11.4.3 Fenster „Optimierungsergebnisse für xx.lose“ für eine Losdatei
Im Fenster „Optimierungsergebnisse für xx.lose“ können folgende Ergebnisse abgerufen werden:
-
Taktzeit [sec]:
durch Aktivieren dieses Schaltknopfes wird die von der Optimierung erwartete Takt-
zeit, d.h. die Bestückzeit (in Sekunden) für alle Leiterplatten der Losdatei angezeigt.
-
Leistung [BP/h]:
durch Aktivieren dieses Schaltknopfes wird die von der Optimierung erwartete Lei-
stung der Linie (in Bauelemente pro Stunde) für alle Leiterplatten der Losdatei angezeigt.
-
Produktionszeit [h]:
durch Aktivieren dieses Schaltknopfes wird die von der Optimierung erwartete
Produktionszeit (in Stunden) für die alle Leiterplatten der Losdatei angezeigt. Die gelben Balken zei-
gen die Dauer der Umrüstzeit auf eine andere Rüstung an.
Betriebsanleitung Linienrechner UNIX 11. Produktionsmittel / Optimierung
Software-Version 402.xx Ausgabe 06/96 11.4 Optimierungs-Dialog
11 - 33
Optimierungsergebnisse für einzelne Aufträge darstellen:
●
anklicken.
●
Losdatei anklicken, die den Auftrag enthält, dessen Ergebnisse dargestellt werden sollen.
Die Ergebnisse der Optimierung werden im Fenster „Optimierungsergebnisse für xx.lose“ dargestellt
(siehe Abb. 11.4.3).
●
In dem Diagramm den grünen Balken des Auftrags anklicken.
Die Ergebnisse der Optimierung werden im Fenster „Optimierungsergebnisse für xx.la“ dargestellt
(siehe Abb. 11.4.4).

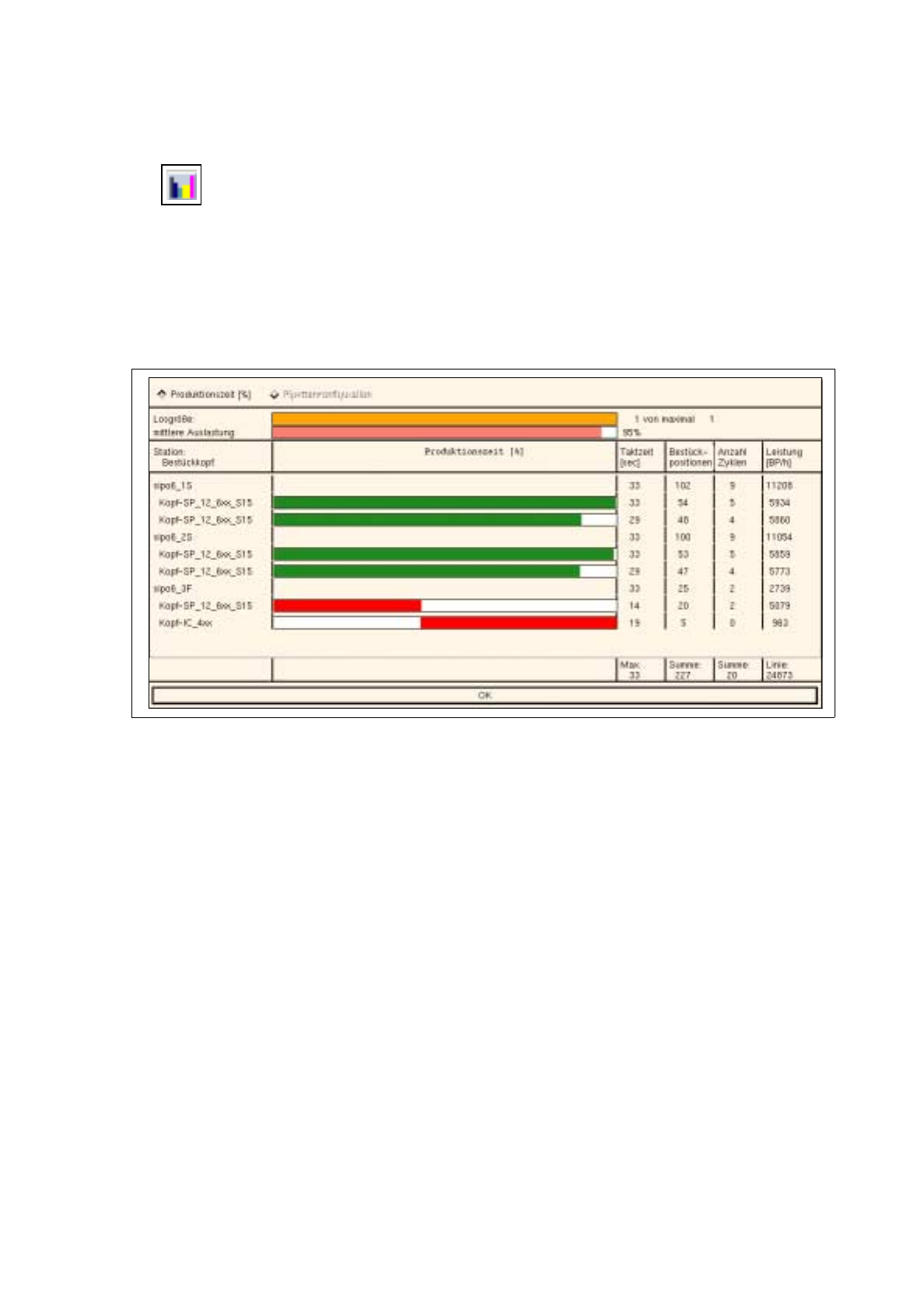

Abb. 11.4.4 Fenster „Optimierungsergebnisse xx.la“ für einen Auftrag“
Im Fenster „Optimierungsergebnisse für xx.la“ können folgende Ergebnisse aufgerufen werden:
Allgemeine Ergebnisse
-
Losgröße:
gibt das Verhältnis der Losgröße der angewählten Leiterplatte zur maximalen Losgröße
innerhalb der Losdatei an. Damit wird angezeigt, wie wichtig dieses Los gegenüber dem größten Los
ist.
-
mittlere Auslastung:
gibt den Mittelwert der Bestückzeiten pro Kopf an, bezogen auf die Bestückzeit
des langsamsten Bestückkopfes.
Betriebsanleitung Linienrechner UNIX 11. Produktionsmittel / Optimierung
Software-Version 402.xx Ausgabe 06/96 11.4 Optimierungs-Dialog
11 - 34
Auslastungstabelle
Für jede Station, jeden Bestückkopf und für die gesamte Linie sind die Ergebnisse der Optimierung in
folgenden Spalten dargestellt:
-
Produktionszeit [%]:
gibt die Produktionszeit für jeden Bestückkopf als Balken an. Der rote Balken
zeigt an, welche Bestückköpfe die längste Produktionszeit haben.
-
Taktzeit [sec]:
gibt die Taktzeit (Produktionszeit) für jeden Bestückkopf und die Gesamttaktzeit für
jede Station in Sekunden an. Die Gesamttaktzeit der Linie beinhaltet zusätzlich sämtliche Wartezeiten
und Transportzeiten.
-
Bestückpositionen:
gibt die Anzahl der Bestückpositionen pro Bestückkopf und die Gesamtanzahl
der Bestückpositionen für jede Station und für die gesamte Linie an.
-
Anzahl Zyklen:
gibt die Anzahl der Zyklen pro Bestückkopf und die Gesamtanzahl der Zyklen für jede
Station und für die gesamte Linie an.
-
Leistung [BP/h]:
gibt die Bestückleistung für jeden Bestückkopf und für jede Station an. Die Gesamt-
bestückleistung der Linie beinhaltet zusätzlich sämtliche Wartezeiten und Transportzeiten.
Kommandofeld „OK“
Durch Anklicken des Kommandofelds „OK“ wird das Fenster geschlossen.
Machbarkeitsergebnisse für einzelne Aufträge darstellen:
●
anklicken.
●
Die Losdatei anklicken, die den Auftrag enthält, dessen Ergebnisse dargestellt werden sollen.
Die Ergebnisse der Optimierung werden im Fenster „Optimierungsergebnisse für xx.lose“ dargestellt.
●
Den Auftrag im Auswahlfeld „Aufträge“ anklicken.
Die Ergebnisse des Machbarkeitstests werden im Fenster „Machbarkeitsergebnisse für xx.la“ darge-
stellt (siehe Abb. 11.4.5).
Der Aufbau des Fensters „Machbarkeitsergebnisse für xx.la“ ist identisch mit dem Fenster „Optimierungs-
ergebnisse für xx.la“, das weiter oben beschrieben ist.
Beim Machbarkeitstest wird die Pipettenkonfiguration festgelegt und kann in diesem Fenster für den
aktuellen Auftrag angezeigt werden. Durch Anklicken des Schaltkopfes „Pipettenkonfiguration“ wird für
jeden Kopf und für jedes Segment die benötigte Pipette angezeigt.
