12.1.3 Komponenten-Editor
Für die Komponenten "Station und Stationserweiterung", "Kopf" und "Pipetten-Wechsler kann jeweils ein
eigener Komponenten-Editor geöffnet werden. In diesem werden alle für die Komponente spezifischen Daten
eingetragen.
12.1.3.1 Fensteraufbau Komponenten-Editor

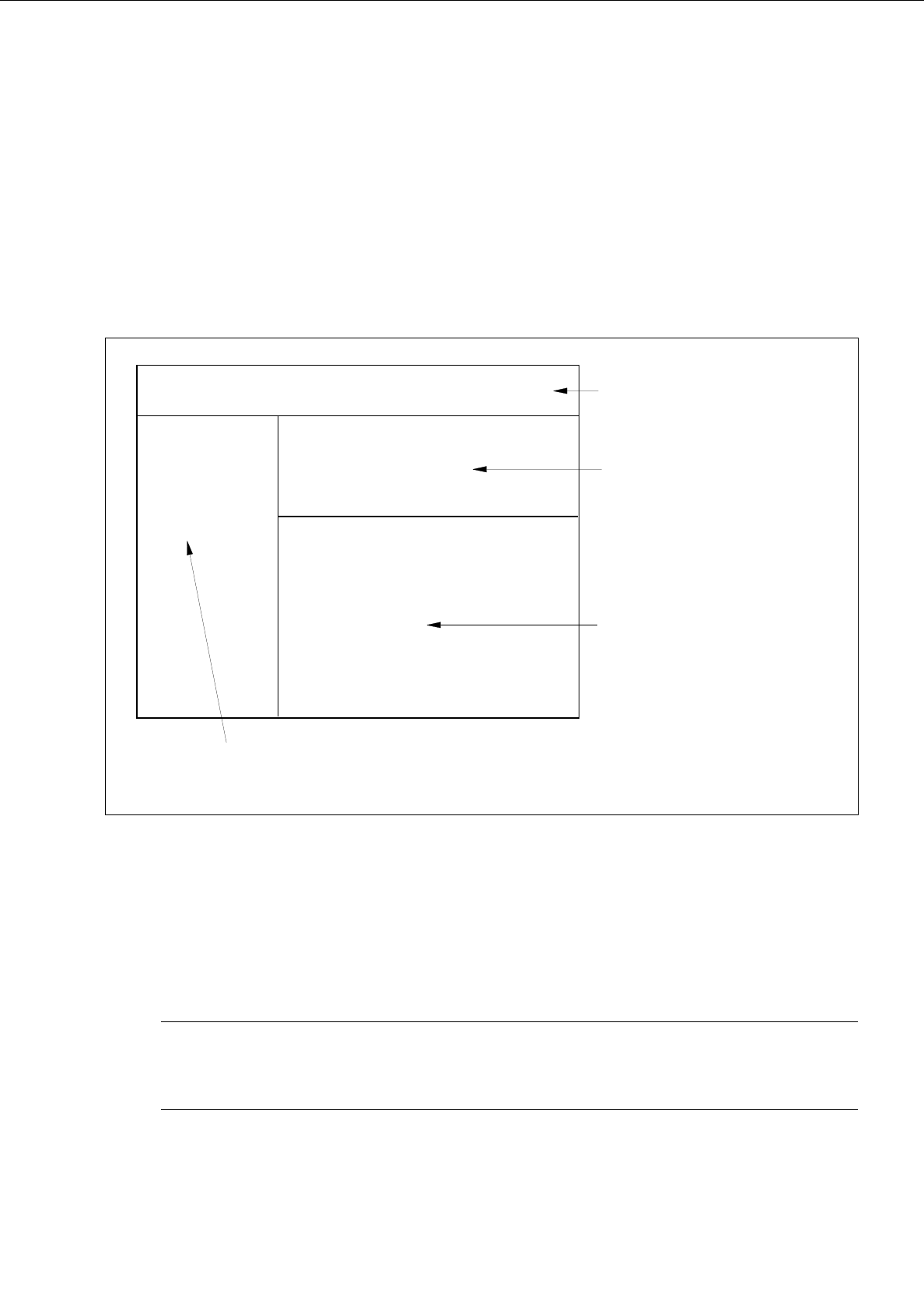

Abb. 12.1.3 Aufbau "Komponenten-Editor"
Das Fenster des Komponenten-Editors ist folgendermaßen aufgebaut:
-
Menüzeile
Die Menüzeile enthält die Menüs "DATEI", "EDITIEREN" und "HILFE".
Das Menü "EDITIEREN" ist in Abschn. 12.1.3.2 beschrieben.
☞
HINWEIS
Da die Menüs "DATEI" und "HILFE" in der Funktion und Bedienung ähnlich wie in anderen An-
wendungsprogrammen des Linienrechners sind, werden sie umfassend in Kap. 2 beschrieben.
DATEI EDITIEREN HILFE
Menüzeile
Identifikations-Feld
Einstellbereich
bei Komponenten-Editor "Station,
Stationserweiterung" und "Kopf"
oder
Auswahlfelder bei Komponenten-
Editor "Pipetten-Wechsler"
Kommandobereich
(nur bei Komponenten-Editor "Pipetten-Wechsler")
Station:
Komponente:
Stellort:
12 Produktionsmittel / Stations- und Linienkonfiguration Betriebsanleitung Linienrechner UNIX
12.1 Konfigurations-Editor Software-Version 402.xx Ausgabe 06/96
12 - 14
-
Identifikationsfeld
In diesem Feld sind folgende Daten enthalten:
Station: Name der Station, in welcher die Komponente enthalten ist
Komponente: Name der Komponente
Stellort: Stellort der Komponente in der Station
(In dieser Zeile ist kein Eintrag, wenn die Komponente nicht gestellt ist).
-
Einstellbereich (je nach Art der Komponente siehe Abb. 12.1.4 bis Abb. 12.1.6)
In diesem Bereich werden die Einstellungen für die jeweilige Komponente vorgenommen.
●
Durch Anklicken des entsprechenden Buttons wird eine Einstellung aktiviert, bzw. deaktiviert.
-
Auswahlfelder (siehe Abb. 12.1.7)
Diese Felder sind nur im Komponenten-Editor für den Pipetten-Wechsler vorhanden.
Im linken Feld werden die Fächer des Wechslers angezeigt, und im rechten Feld sind die vom Werk
definierten Pipetten-Typen aufgelistet.
12.1.3.2 Menü EDITIEREN
Das Menü enthält nur die Funktion "Rücksetzen". Damit können vorgenommene Einstellungen in den Anfangs-
zustand zurückgesetzt werden.
●
EDITIEREN --> Rücksetzen anklicken.
Die Einstellungen werden wieder auf die werksseitig definierten Werte zurückgesetzt.
Betriebsanleitung Linienrechner UNIX 12 Produktionsmittel / Stations- und Linienkonfiguration
Software-Version 402.xx Ausgabe 06/96 12.1 Konfigurations-Editor
12 - 15
12.1.3.3 Hauptfenster Komponenten-Editor "Station und Stationserweiterung"

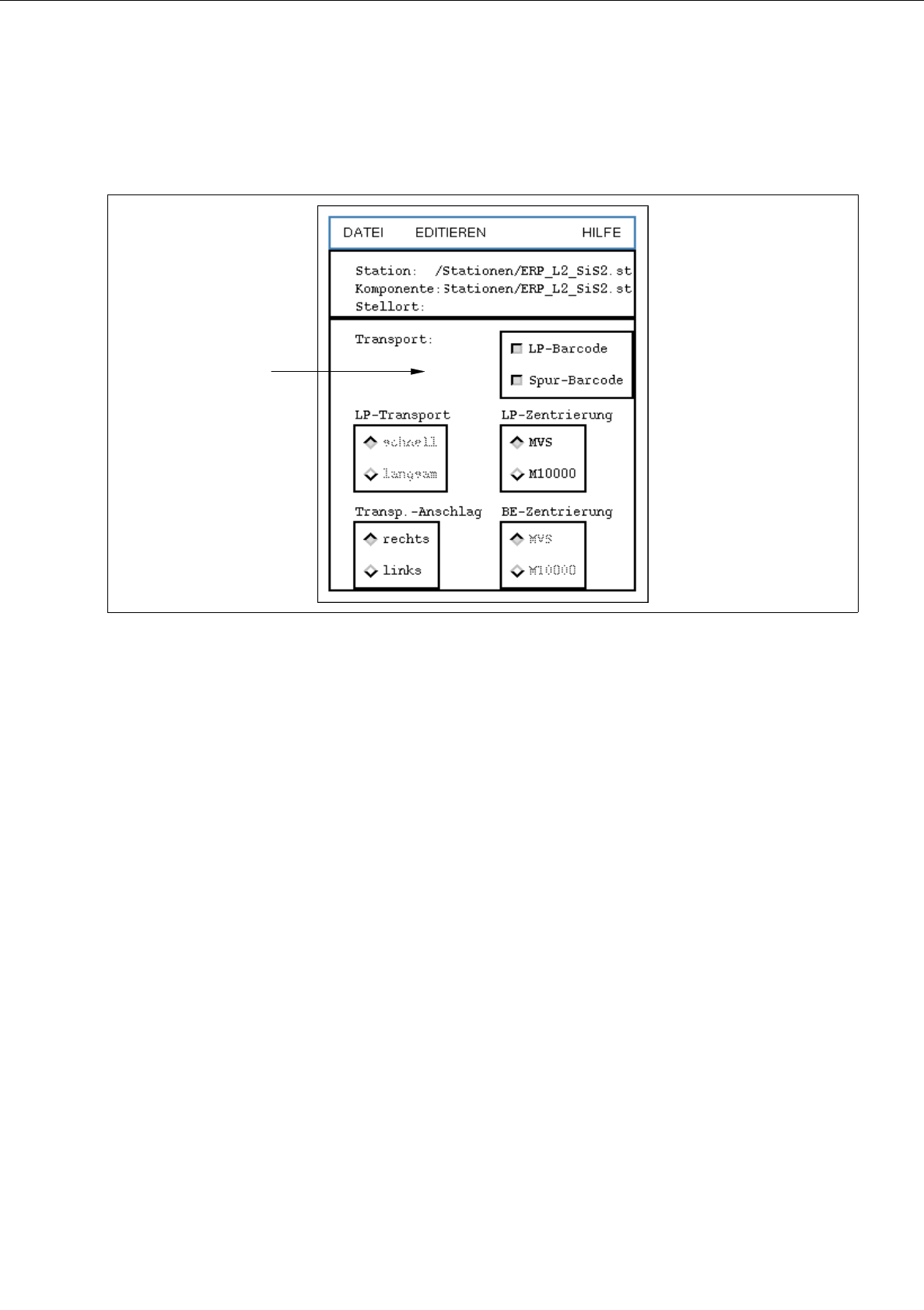

Abb. 12.1.4 Komponenten-Editor "Station SIPLACE"
EINSTELLMÖGLICHKEITEN für die Komponente "Station SIPLACE" (Grundmaschine)
-
Transport -> LP-Barcode Leiterplattenerkennung mit/ohne Barcode
-
Transport -> Spur-Barcode BE-Typ-Erkennung für spurbezogenes Nachfüllen
mit/ohne Barcode
-
LP-Zentrierung -> MVS Auswahl des Bildverarbeitungssystem-Typs für die
LP-Zentrierung -> M10000 LP-Zentrierung ("MVS" für reine SIPLACE-Linien,
"M10000" für SIPLACE-Linien mit HS-180)
-
BE-Zentrierung -> MVS Auswahl des Bildverarbeitungssystem-Typs für die
BE-Zentrierung -> M10000 BE-Zentrierung ("MVS" für reine SIPLACE-Linien,
"M10000" für SIPLACE-Linien mit HS-180)
-
LP-Transport -> schnell Einstellung des LP-Transports schnell oder langsam
LP-Transport -> langsam (zur Zeit nicht funktionsfähig)
-
Transp.-Anschlag -> rechts Festlegung des Transportanschlags rechts oder links
Transp.-Anschlag -> links
Einstellbereich
