Betriebsanleitung Linienrechner UNIX 13 Produktionsmittel / Rüstung Software-Version 40 2.xx Ausgabe 06/96 13.1 Rüst-Editor (Förderbereichs - und WPW-Editor) 13 - 1 13 Pr oduktionsmittel / Rüstung 13.1 Rüst-Editor (För d…
. Betriebsanleitung Linienrechner UNIX
Software-Version 402.xx Ausgabe 06/96
13 - II
Betriebsanleitung Linienrechner UNIX 13 Produktionsmittel / Rüstung
Software-Version 402.xx Ausgabe 06/96 13.1 Rüst-Editor (Förderbereichs- und WPW-Editor)
13 - 1
13 Produktionsmittel / Rüstung
13.1 Rüst-Editor (Förderbereichs- und WPW-Editor)
Mit Hilfe des Rüsteditors können neue Rüstungen manuell erstellt und bestehende Rüstungen manuell
verändert werden. Dabei werden den einzelnen Förderbereichen die Förderer und Flächenmagazine aus der
Förderer-Liste zugeordnet. Den einzelnen Fächern der Förderer und Flächenmagazine werden die Bauele-
mente zugeordnet.
Mit der Option RI-Datei wird auf vordefinierte Zuordnungen von Bauelementen und Gehäuseformen auf
Förderer und Flächenmagazine zugegriffen. Diese Option ermöglicht eine effektive und fehlerfreie Rüstungs-
erstellung und sollte vorzugsweise zum Einsatz kommen.
Im Verpackungseditor können Flächenmagazine definiert und Korrekturwerte für die Abholposition des Bau-
elementes im Fach sowie die Rüttelzeit eingegeben werden.
Im Komponentendaten-Editor kann der Pipettenwechsler konfiguriert werden.
Die Optionen-Liste enthält alle Optionen, die für eine Linie möglich sind. Die einzelnen Optionen können bei
der Stationskonfiguration den Förderbereichen zugeordnet werden.
Der Rüsteditor wird für die Förderbereiche der Stationen und den Waffle-Pack-Wechsler getrennt aufgerufen.
Die beiden Editoren - Förderbereichs-Editor und WPW-Editor - sind in ihrer Funktion gleich, unterscheiden sich
aber im Aufbau des Anzeigebereichs. Sie werden in den folgenden Abschnitten getrennt beschrieben.
Die Virtuelle Ebene einer HS180 wird in einem eigenen Abschnitt beschrieben.
13.1.1 Förderbereichs-Editor
Der Förderbereichs-Editor dient zur Erstellung von Rüstungen auf den Bestückstationen. Er muß für jede
einzelne Station getrennt aufgerufen werden.
13.1.1.1 Förderbereichs-Editor starten
Der Förderbereichs-Editor wird vom Desktop aus aufgerufen. Die Förderbereiche der einzelnen Stationen sind
in der Darstellung der Linienkonfiguration grün markiert. Durch Anklicken dieser grünen Flächen wird der
Förderbereichs-Editor geöffnet (siehe Abb. 13.1.1).
13 Produktionsmittel / Rüstung Betriebsanleitung Linienrechner UNIX
13.1 Rüst-Editor (Förderbereichs- und WPW-Editor) Software-Version 402.xx Ausgabe 06/96
13 - 2

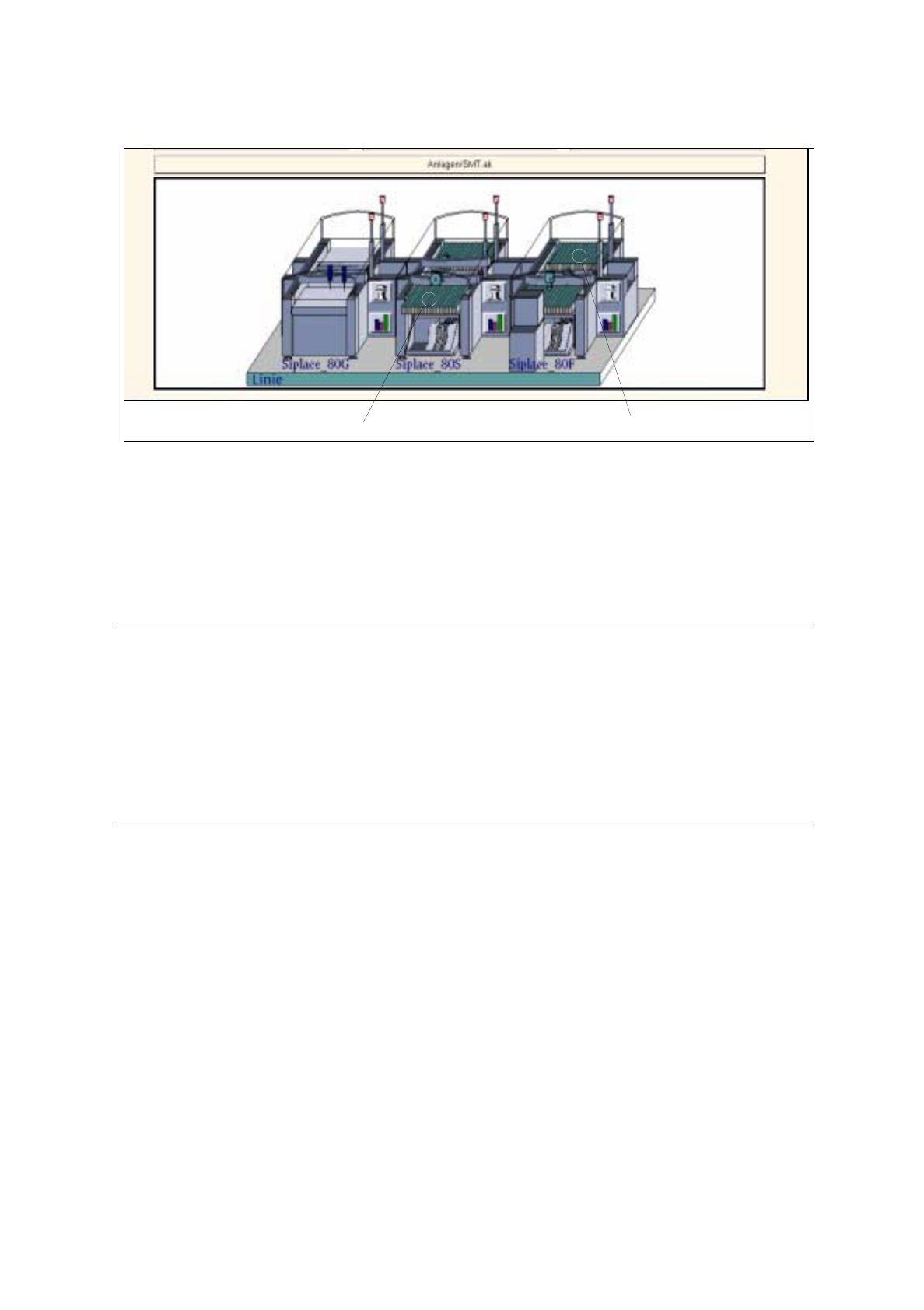

Abb. 13.1.1 Starten des Förderbereichs-Editors
●
Einen grün markierten Förderbereich auf der Station anklicken.
Die FSB mit der Dateiauswahl „Rüstungsauswahl“ wird geöffnet.
●
Eine Rüstung aus der Liste selektieren oder einen Namen (xx.ar) eingeben, OK anklicken.
Nach ca. 1 Minute wird der Förderbereichs-Editor geöffnet.
☞
HINWEIS
Der Förderbereichs-Editor wird für die angewählte Station geöffnet, und zwar für den Förderbereich,
der angeklickt wurde. Ein Umschalten zwischen den Förderbereichen einer Station ist möglich.
Um die Förderbereiche einer anderen Station einer Linie zu bearbeiten, muß für diese erneut der För-
derbereichs-Editor geöffnet werden.
Es können mehrere Linien gleichzeitig bearbeitet werden.
War für die ausgewählte Station bereits der Förderbereichs-Editor geöffnet, so wird dieser angezeigt,
gegebenenfalls wird auf den entsprechenden Förderbereich gewechselt.
13.1.2 Hauptfenster Förderbereichs-Editor
Der Förderbereichs-Editor wird für den Förderbereich einer Station geöffnet, der beim Starten angeklickt wurde.
Ist bereits eine Rüstung definiert, werden die Förderer auf ihren definierten Spuren und die Flächenmagazine
auf den Flächenmagazinträgern dargestellt. Ist keine Rüstung definiert, sind nur die leeren Spuren dargestellt
(siehe Abb. 13.1.2).
Rüstungen, die im Rüsteditor definiert wurden, können im Rüsteditor jederzeit verändert werden.
Wenn jedoch Festrüstungen bei der Stationskonfiguration konfiguriert wurden, können diese im Rüsteditor nicht
verändert werden. Diese können nur in der Stationskonfiguration verändert werden (siehe Kapitel 12).
Förderbereich rechts Förderbereich links
