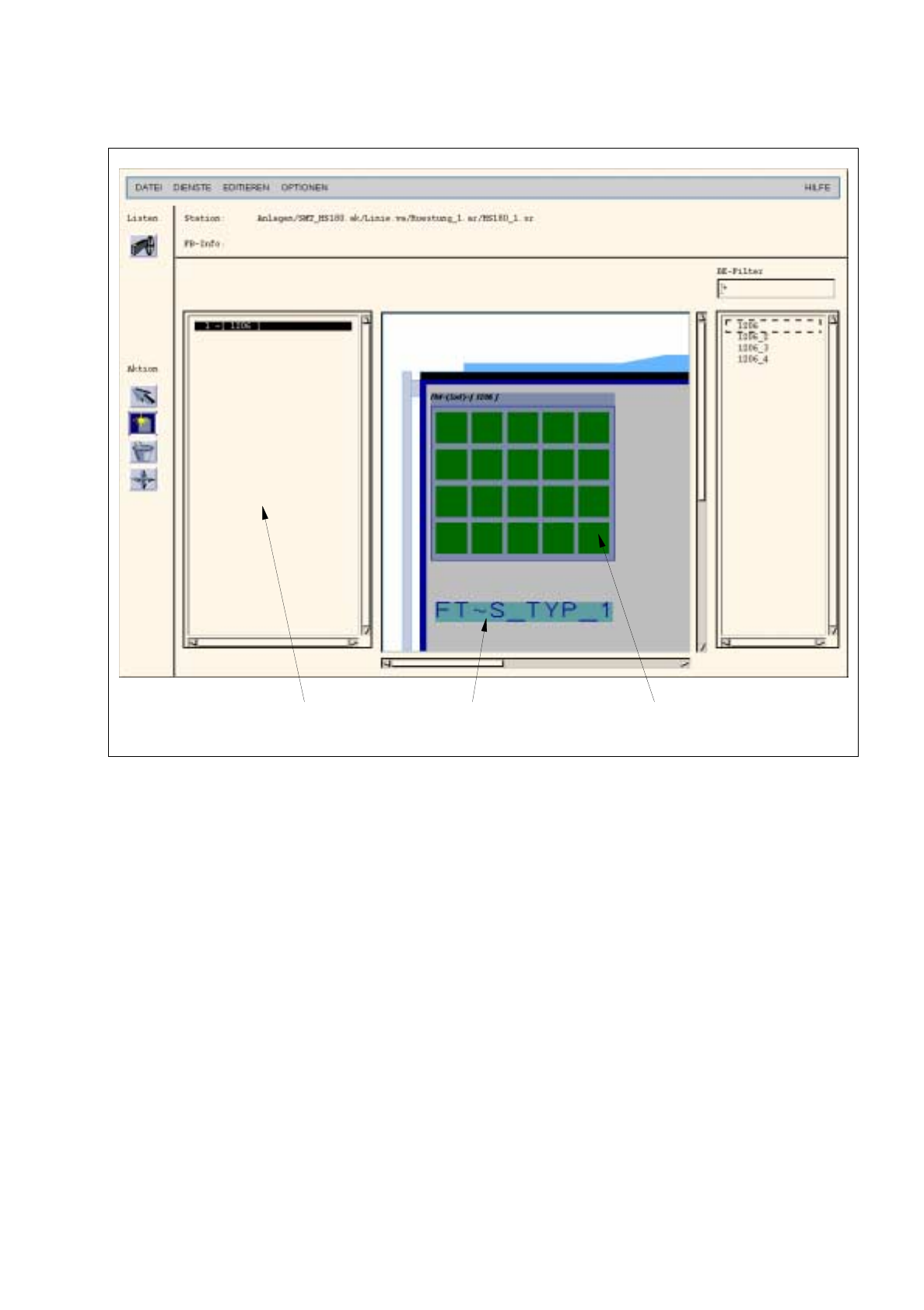

Abb. 13.1.6 Hauptfenster des WPW-Editors für die Virtuelle Ebene
Der Aufbau und die Bedienung des WPW-Editors für die Virtuelle Ebene und den Waffle-Pack-Wechsler sind
identisch und sind ausführlich in Abschn. 13.1.4 beschrieben.
Wenn eine Virtuelle Ebene vorhanden ist, wird sie beim Öffnen des Förderbereichs-Editors angezeigt. Die
darauf definierten Flächenmagazine werden jedoch nicht dargestellt (siehe Abb. 13.1.7).
Es können jedoch keine Flächenmagazine zugeordnet werden. Eine Zuordnung kann nur im WPW-Editor
vorgenommen werden.
Flächenmagazinträger
Flächenmagazin
(mit Teilung 5x4, BE 1206)
Anzeigebereich "Ebenen"
(nur eine Ebene)
13 Produktionsmittel / Rüstung Betriebsanleitung Linienrechner UNIX
13.1 Rüst-Editor (Förderbereichs- und WPW-Editor) Software-Version 402.xx Ausgabe 06/96
13 - 12

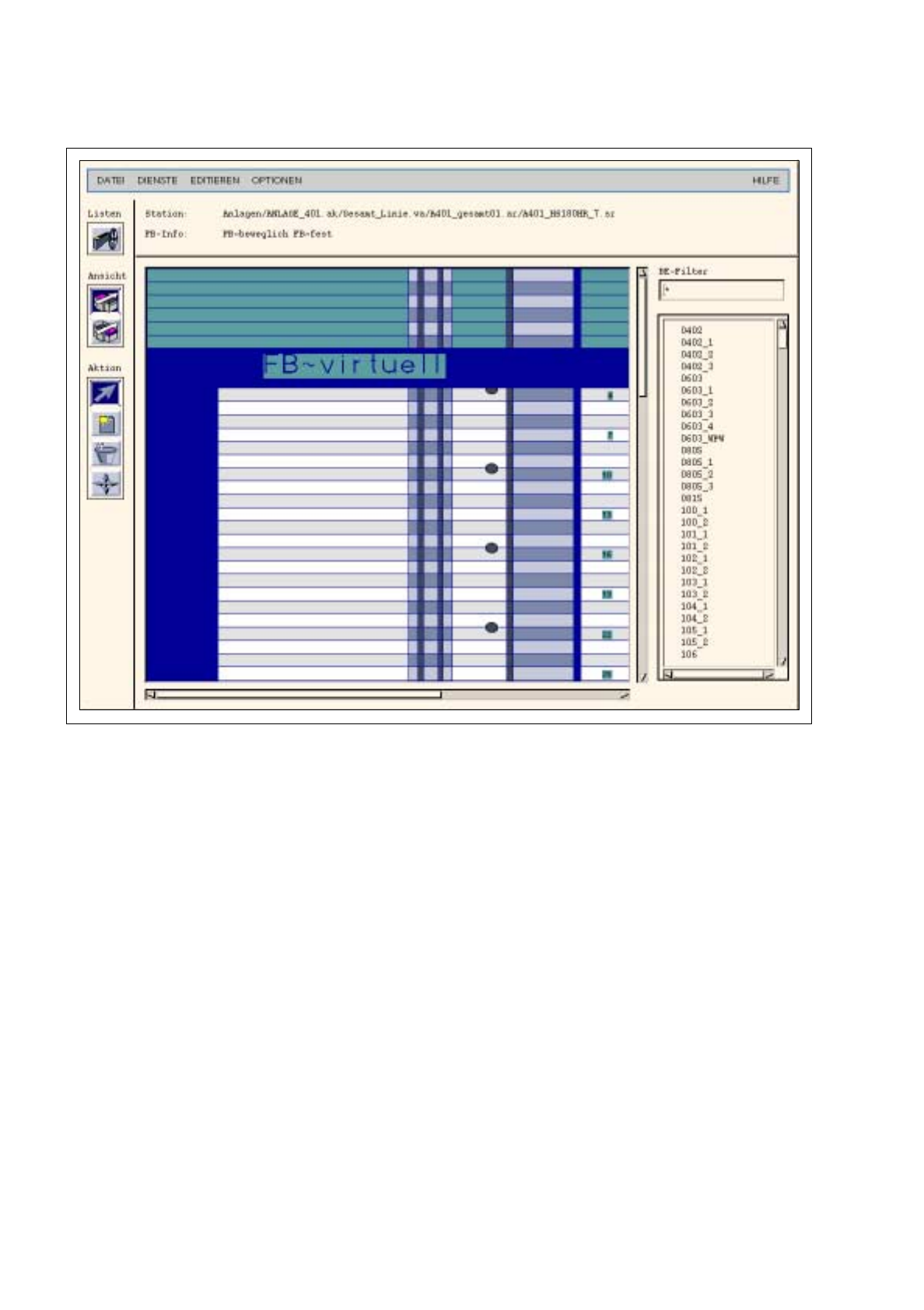

Abb. 13.1.7 Virtuelle Ebene im Förderbereichs-Editor
13.1.5 Menü DIENSTE
Das Menü DIENSTE in der Menüzeile beider Editoren enthält folgende Optionen:
-
° Förderer-Liste (siehe Abschn. 13.1.5.1)
-
° Optionen-Liste (nur Förderbereichs-Editor, siehe Abschn. 13.1.5.2)
-
° Verpackungsbox (siehe Abschn. 13.1.5.3)
-
° Pipettenwechsler (nur Förderbereichs-Editor, siehe Abschn. 13.1.5.6)
Allen vier Optionen ist ein kleiner Kreis (°) vorangestellt, der andeutet, daß die Option nicht aktiviert ist.
Sobald eine der Optionen aktiviert wird, wird der Kreis mit einem Kreuz (
¤
) dargestellt.
Betriebsanleitung Linienrechner UNIX 13 Produktionsmittel / Rüstung
Software-Version 402.xx Ausgabe 06/96 13.1 Rüst-Editor (Förderbereichs- und WPW-Editor)
13 - 13
13.1.5.1 Förderer-Liste
In der Förderer-Liste sind alle Werkstypen von Förderern, Modulen, Flächenmagazinen und Flächenmagazin-
trägern enthalten. Sie können einzeln ausgewählt und den Spuren bzw. Ebenen im Anzeigebereich der Haupt-
fenster zugeordnet werden.
Durch Anklicken der Option „Förderer-Liste“ im Menü DATEI wird das Fenster „Fördererliste“ geöffnet (siehe
Abb. 13.1.8). Die Förderer-Liste kann außerdem durch Anklicken der Ikone „Förderer-Liste“ im Kommandobe-
reich geöffnet werden.

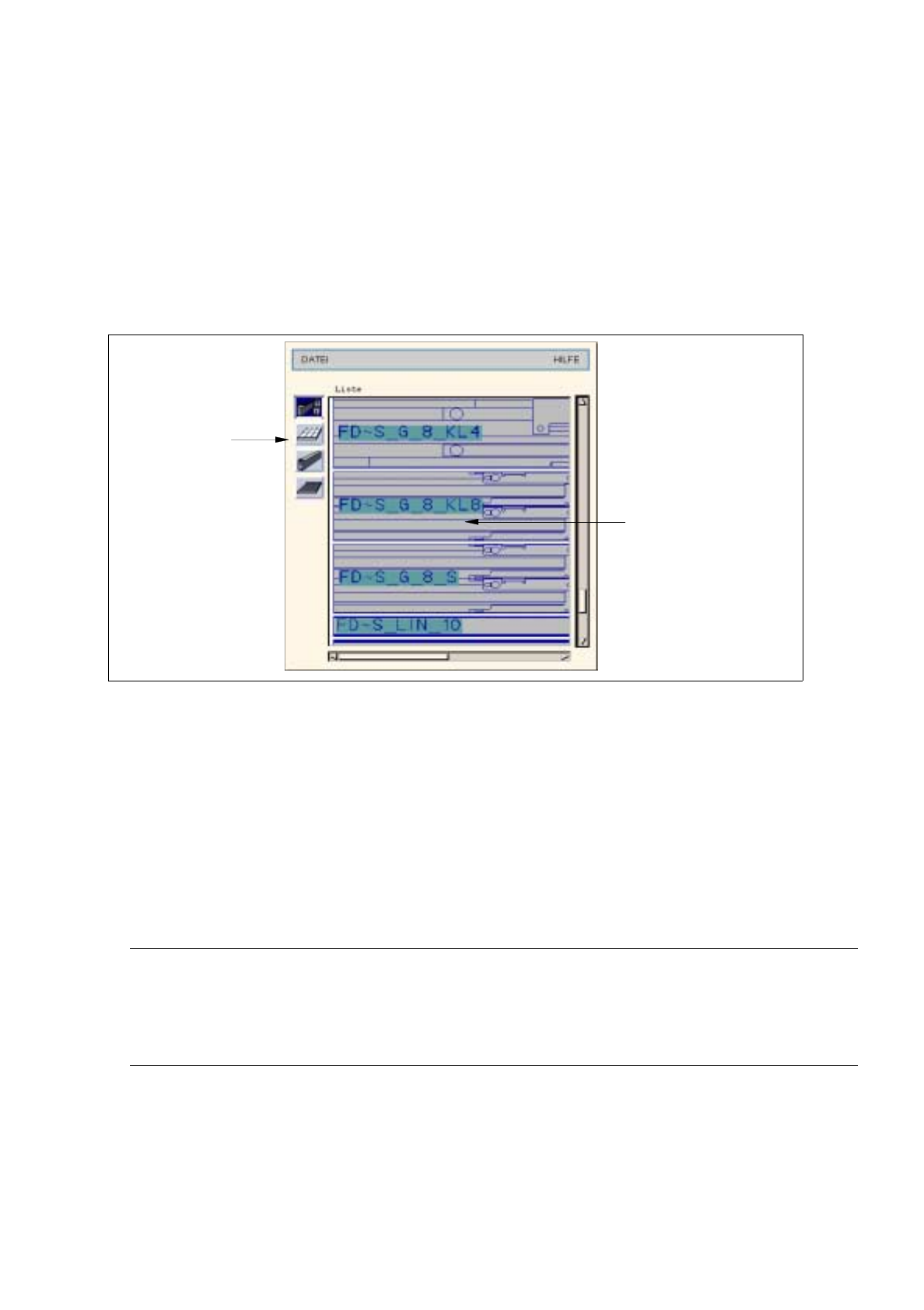

Abb. 13.1.8 Förderer-Liste
Das Fenster „Förderer-Liste“ ist in folgende Bereiche gegliedert:
-
Menüzeile
-
Kommandobereich „Förderer/Flächenmagazine“
-
Anzeigefeld „Förderer-Liste“
Menüzeile
Die Menüzeile enthält die Menüs „DATEI“ und „HILFE“.
☞
HINWEIS
Die Menüs „DATEI“ und „HILFE“ sind in der Funktion und Bedienung ähnlich wie in anderen Anwendungs-
programmen des Linienrechners und sind umfassend in Kapitel 2 „Allgemeine Programmbedienung“
beschrieben.
Kommandobereich „Förderer/Flächenmagazine/Module/FM-Träger“
In diesem Kommandobereich sind die Ikonen für die Förderer, Flächenmagazine, Module und Flächenmagazin-
träger dargestellt. Durch Anklicken der Ikonen werden die entsprechenden Listen geöffnet und im Anzeigebe-
reich „Förderer-Liste“ angezeigt.
Kommandobereich
"Förderer/
Flächenmagazine/
Anzeigebereich
"Förderer-Liste"
Module/
FM-Träger"
