13 Produktionsmittel / Rüstung Betriebsanleitung Linienrechner UNIX
13.1 Rüst-Editor (Förderbereichs- und WPW-Editor) Software-Version 402.xx Ausgabe 06/96
13 - 18
Identifikationsfeld
Das Identifikationsfeld enthält folgende Daten, die nicht editiert werden können:
-
Station:
Name der aktuellen Station mit Gesamtanlage/Teilanlage/Linie/Rüstung/
Stationsname
-
Stellort:
Bezeichnung des aktuellen Förderbereichs
-
Spur:
Nummer der ersten Spur, auf der der angewählte Förderer steht
-
Komponente:
Bezeichnung des Förderers und Angabe der darauf gerüsteten Bauelemente in
beiden Fächern. Ein Minuszeichen bedeutet, daß das Fach nicht belegt ist.
-
Fach:
Nummer des aktuellen Fördererfachs
Editierbereich
Im Editierbereich werden die Korrekturen eingetragen, die für die exakte Entnahme der Bauelemente erforder-
lich sind.
Wenn der Verpackungseditor geöffnet wird, sind in den Editierfeldern die vom Werk eingestellten Vorgabewerte
bzw. die für ein Bauelement zuletzt eingegebenen Werte dargestellt.
Die Werte im Editierbereich können durch Anklicken der einzelnen Editierfelder geändert werden. Durch
Drücken der Eingabetaste nach jeder Korrektur werden die Werte übernommen.
Sollen die Eingaben nicht übernommen werden, können die Werte im Menü EDIT mit der Option „Daten
rücksetzen“ auf die Vorgabewerte zurückgesetzt werden.
-
X [mm]
Korrektur der Abholposition in X-Richtung: Versatz Mittelpunkt des Bauelements zum Mittelpunkt des
Förderer-Fachs (Vorgabewert: 0.000, entspricht dem Mittelpunkt des Fördererfachs). Siehe Abb.
13.1.11.
-
Y [mm]
Korrektur der Abholposition in Y-Richtung: Versatz Mittelpunkt des Bauelements zum Mittelpunkt des
Fördererfachs in Y-Richtung (Vorgabewert: 0.000, entspricht dem Mittelpunkt des Fördererfachs).
Siehe Abb. 13.1.11.
Abb. 13.1.11 Korrektur der Abholposition in X-Richtung und in Y-Richtung
X [mm]
Y [mm]
Mittelpunkt
Bauelement
Gurttasche
Bauelement
Mittelpunkt
Fördererfach
Betriebsanleitung Linienrechner UNIX 13 Produktionsmittel / Rüstung
Software-Version 402.xx Ausgabe 06/96 13.1 Rüst-Editor (Förderbereichs- und WPW-Editor)
13 - 19
-
Z [mm]
Korrektur der Abholposition in Z-Richtung: veränderte Abholhöhe des Bauelementes aus dem Förd-
ererfach (Vorgabewert: 0.000, entspricht dem Mittelpunkt des Fördererfachs). Siehe Abb. 13.1.12.
Abb. 13.1.12 Korrektur der Abholposition in Z-Richtung
-
Abholwinkel [grad]
Abholwinkel (Drehwinkel) des Bauelements im Fördererfach (Vorgabewert: 0.00). Siehe Abb. 13.1.13.
Abb. 13.1.13 Abholwinkel des Bauelements im Fördererfach
-
Rüttelzeit [ms]
Rüttelzeit (= Zeit zum Nachfördern) des gewählten Förderer-Typs.
(Vorgabewert: Minimal-Wert in ms)
☞
HINWEIS
Wenn Offset-Werte eingetragen wurden, die für den gewählten Förderertyp nicht möglich sind, wer-
den die entsprechenden Editierfelder rot umrandet dargestellt. Bei der Rüttelzeit wird außerdem eine
Fehlermeldung aufgeblendet. Die fehlerhaften Werte müssen korrigiert werden, erst dann können
alle Werte übernommen werden.
Pipette
Bauelement
Bauelement
Abholwinkel [grad]
Gurttasche
Mittelpunkt
Bauelement und
Fördererfach
13 Produktionsmittel / Rüstung Betriebsanleitung Linienrechner UNIX
13.1 Rüst-Editor (Förderbereichs- und WPW-Editor) Software-Version 402.xx Ausgabe 06/96
13 - 20
13.1.5.5 Verpackungseditor für Flächenmagazine
Die Flächenmagazine werden im Verpackungseditor definiert. Für jedes Flächenmagazin muß er separat
geöffnet werden.
Im Verpackungseditor wird die Anzahl der Fächer in X- und Y- Richtung definiert. Außerdem werden die
Koordinaten, der Abholwinkel und die Diagonale für ein bestimmtes Bauelement angegeben (siehe Abb. 13.1.14).

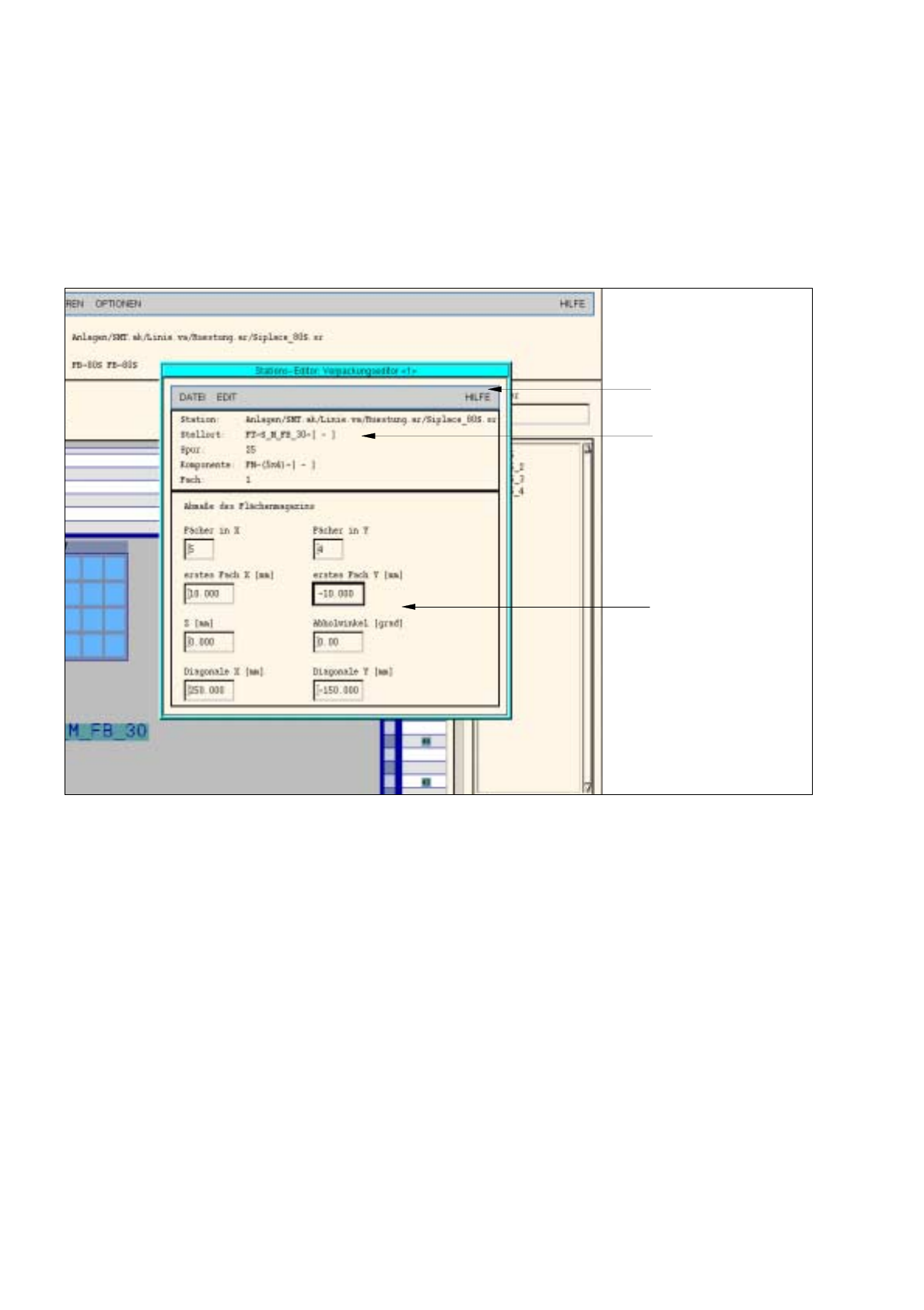

Abb. 13.1.14 Verpackungseditor für Flächenmagazine
Der Verpackungseditor für Flächenmagazine ist in folgende Bereiche gegliedert:
-
Menüzeile
-
Identifikationsfeld
-
Editierbereich
Editierbereich
Menüzeile
Identifikationsfeld
