1 Hardware- / Software-Installation Betriebsanleitung Linienrechner UNIX 1.2 Hardware-Installation Software-Version 40 2.xx Ausgabe 06/9 6 1 - 6 1.2.2.2 Rec hner - T yp PCD-5 H P entium 90 MHz Abb . 1.2. 2 Rechner - Anze…
Betriebsanleitung Linienrechner UNIX 1 Hardware- / Software-Installation
Software-Version 402.xx Ausgabe 06/96 1.2 Hardware-Installation
1 - 7
1.2.3 Monitor - Typ SIPLACE 17" FLEXSCAN
1.2.3.1 Anschlüsse und Einstellmöglichkeiten

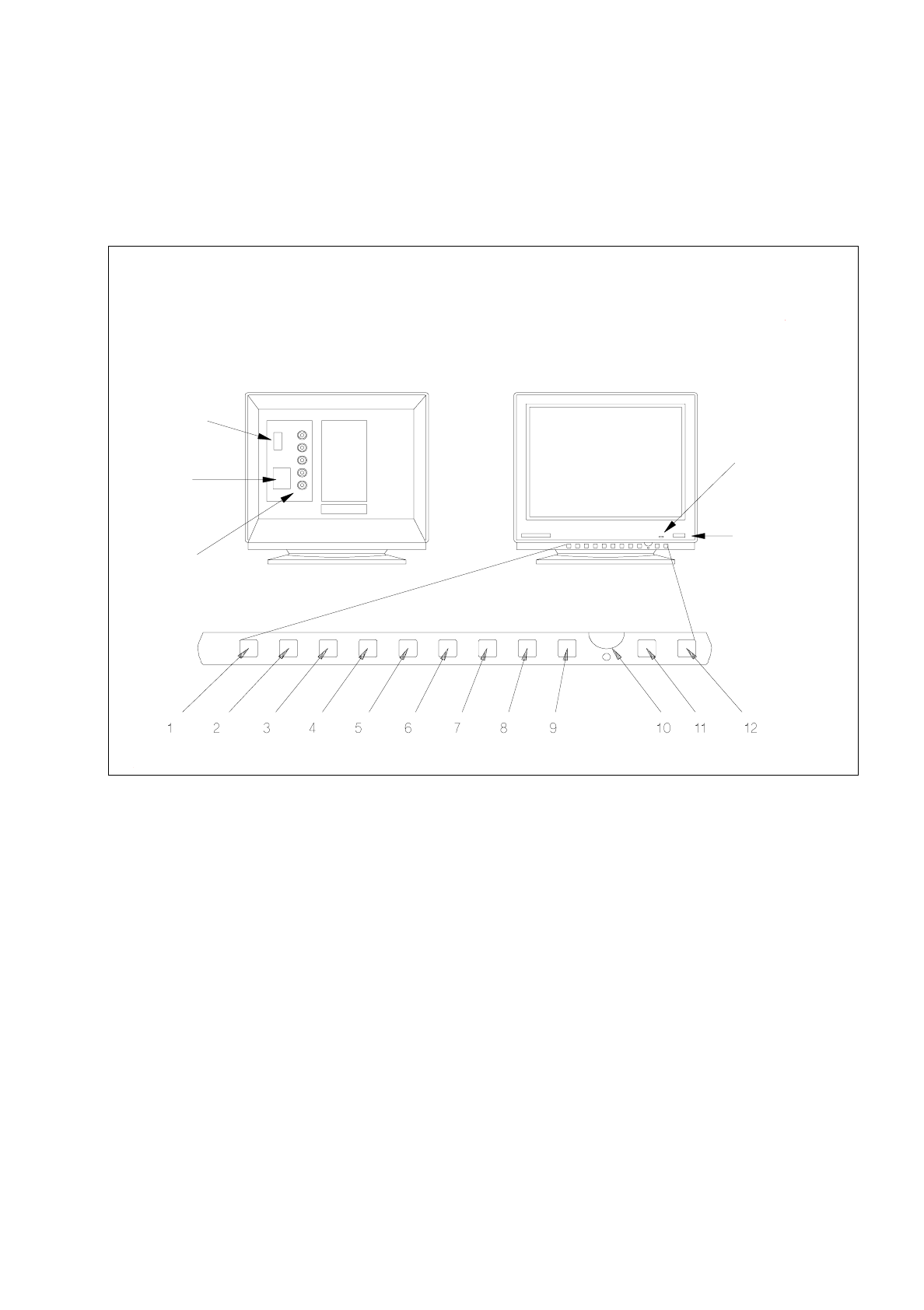

Abb. 1.2.3 Monitor - Anschlüsse, Bedienelemente, Einstellelemente
1 Funktionstaste
Mit dieser Taste läßt sich die werksseitige Voreinstellung zurücksetzen.
2 Trapezverzeichnung
Hier kann eine trapezförmige Verzeichnung korregiert werden, so daß eine rechteckige Bildfläche ent-
steht.
3 Kissenverzeichnung
Die Kissenverzeichnung am linken und rechten Bildrand läßt sich mit diesem Regler auf ein Minimum
einstellen.
4 Vertikale Bildlage (V-Position)
Mit diesem Regler wird das Bild in der Vertikalen optimal positioniert.
5 Horizontale Bildlage (H-Position)
Mit diesem Regler wird das Bild in der Horizontalen optimal positioniert.
Netzkontroll-
lampe
Netzschalter
Video-Schnittstelle
(Verb. zum
Rechner)
Netz-
anschluß
Signaleingänge
(BNC-Anschlüsse)
Monitor-Rückseite Monitor-Vorderseite
1 Hardware- / Software-Installation Betriebsanleitung Linienrechner UNIX
1.2 Hardware-Installation Software-Version 402.xx Ausgabe 06/96
1 - 6
1.2.2.2 Rechner - Typ PCD-5H Pentium 90 MHz
Abb. 1.2.2 Rechner - Anzeigen, Bedienelemente, Anschlüsse
Betriebsanleitung Linienrechner UNIX 1 Hardware- / Software-Installation
Software-Version 402.xx Ausgabe 06/96 1.2 Hardware-Installation
1 - 5
VORSICHT
∆
!
Der Rechner darf auf keinen Fall eingeschaltet werden, wenn noch keine LR-Software installiert ist, da er
ohne "Root-Passwort" nicht mehr ordnungsgemäß "runtergefahren" werden kann. Ein Ausschalten ohne vor-
heriges "Runterfahren" des UNIX-Systems kann das UNIX-System zerstören
!!!
1.2.2.1 Rechner - Typ SIPLACE 486/66 DX2
Abb. 1.2.1 Rechner - Anzeigen, Bedienelemente, Anschlüsse
